INA XU 120179 Döner Tabla Rulmanı Muadili

Name: MERYDOM Replacement for INA XU 120179 Slewing Bearing
Brand: MERYDOM
SKU: XU 120179

Muadil kataloğuna dön

MERYDOM MARKASI · SERTİFİKALI MUADİL

XU 120179

MERYDOM doğrulamalıSeviye 3 · Mühendislik doğrulama kaydı

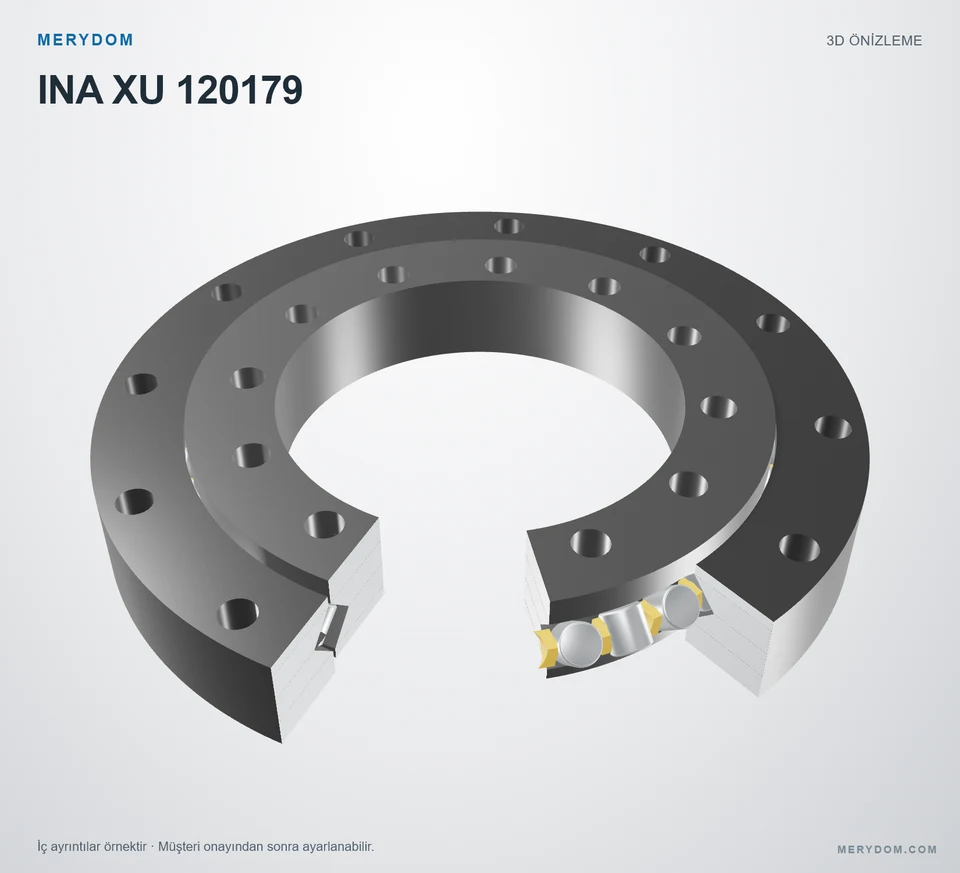

MERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: INA XU 120179.

Sertifikalı ürün verileriTüm teknik özellikleri görüntüle ↓

Overall OD (Do): 234 mm
Overall ID (di): 124,5 mm
Toplam yükseklik: 35 mm
Dişli düzeni: Dişlisiz
Montaj delikleri: 12 / 12 dış / iç
Rulman tasarımı: Çapraz makaralı

Fabrika güvencesi

Doğrulanmış boyutsal değiştirilebilirlik
MERYDOM kontrollü malzemeler
Fabrika dokümantasyonu mevcut

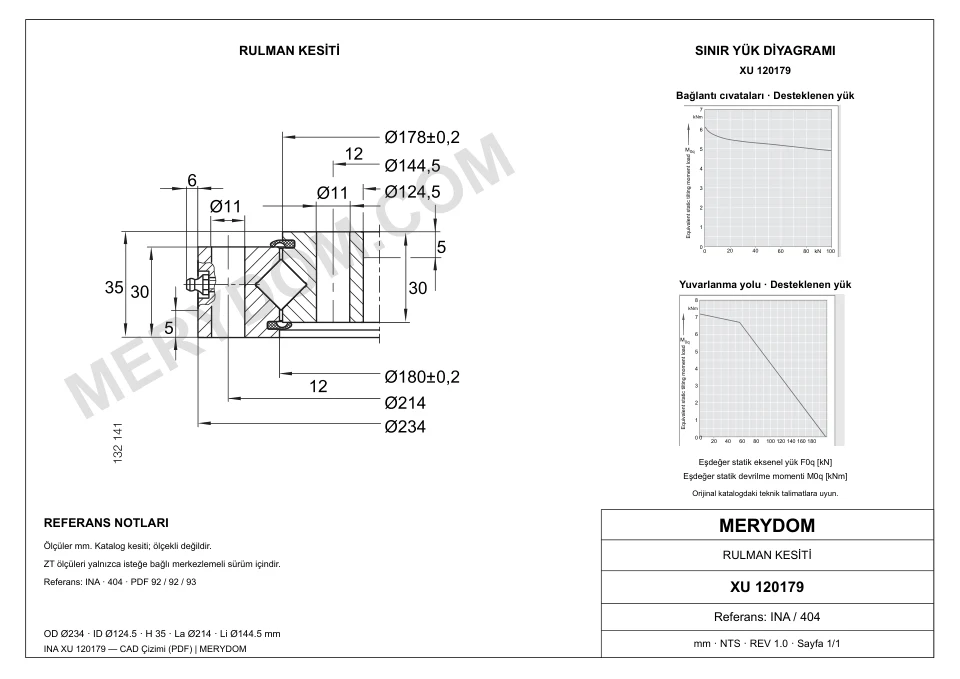

ÜRÜN ÖLÇÜLERİ

Yayımlanmış ölçüler ve bağlantı arayüzleri

Mevcut tüm katalog ölçüleri, montaj arayüzleri ve dişli değerleri yayımlanan özgün birimleriyle burada gösterilir.

Tüm teknik özellikleri görüntüle ↓

Boyutlar

Kütle (Kütle): 7 kg
Toplam dış çap (Da): 234 mm
Dış merkezleme çapı (DaZT): 232 mm
Toplam iç çap (di): 124,5 mm
İç merkezleme çapı (diZT): 126,5 mm
Katalog çapı Di (Di): 180±0,2 mm
Katalog çapı da (da): 178±0,2 mm
Dış merkezleme uzunluğu (T): 5 mm
İç merkezleme uzunluğu (t): 5 mm
Azami ölçü u (u): 6 mm
Toplam yükseklik (H): 35 mm
İç yükseklik (h): 30 mm

Montaj

Dış bilezik cıvata dairesi (La): 214 mm
İç bilezik cıvata dairesi (Li): 144,5 mm
Dış bilezik montaj deliği sayısı (na): 12
İç bilezik montaj deliği sayısı (ni): 12
Ortak montaj deliği çapı (dB): 11 mm

MERYDOM SERTİFİKALI ŞARTNAME

INA XU 120179 Döner Tabla Rulmanı Teknik Özellikleri

Sertifikalı muadil için MERYDOM ürün kimliği, sertifika, malzeme ve boyut verileri.

MERYDOM fabrikada doğrulandı · Kontrollü kayıt

Teknik parametre	MERYDOM sertifikalı ürün değeri
MERYDOM sertifikalı ürün
Ürün markası	MERYDOM
MERYDOM modelii	XU 120179
Şununla değiştirilebilirliği sertifikalı	INA XU 120179
Fabrika doğrulaması	Seviye 3 · Mühendislik doğrulamalı
İnceleyen	MERYDOM Mühendislik Bölümü
Doğrulama meta verileri	Kontrollü dahili kayıt; tarih ve çizim revizyonu yayımlanmaz.
Malzemeler
Yapılandırılabilir bilezik malzemesi seçenekleri	42CrMo / 50Mn
Keçe malzemesi	NBR · Nitril kauçuk
Yapılandırılabilir ara parça malzemesi seçenekleri	Mühendislik naylonu / Pirinç
Tanımlama
Referans marka	INA
Seri	Xu Seri
Referans model	XU 120179
Ölçü sistemi	Metrik
Rulman yapısı	Çapraz makaralı
Dişli düzeni	Dişlisiz
Boyutlar
Kütle (Kütle)	7 kg
Toplam dış çap (Da)	234 mm
Dış merkezleme çapı (DaZT)	232 mm
Toplam iç çap (di)	124,5 mm
İç merkezleme çapı (diZT)	126,5 mm
Katalog çapı Di (Di)	180±0,2 mm
Katalog çapı da (da)	178±0,2 mm
Dış merkezleme uzunluğu (T)	5 mm
İç merkezleme uzunluğu (t)	5 mm
Azami ölçü u (u)	6 mm
Toplam yükseklik (H)	35 mm
İç yükseklik (h)	30 mm
Montaj
Dış bilezik cıvata dairesi (La)	214 mm
İç bilezik cıvata dairesi (Li)	144,5 mm
Dış bilezik montaj deliği sayısı (na)	12
İç bilezik montaj deliği sayısı (ni)	12
Ortak montaj deliği çapı (dB)	11 mm
Yük değerleri
İzin verilen azami radyal yük (Fr perm)	33,6 kN
Temel dinamik eksenel yük kapasitesi (Ca)	118 kN
Temel statik eksenel yük kapasitesi (C0a)	179 kN
Temel dinamik radyal yük kapasitesi (Cr)	75 kN
Temel statik radyal yük kapasitesi (C0r)	88 kN
Ön yük (Ön yük)	0 incl. 0,02 mm

Seviye 3 · MERYDOM mühendislik doğrulamalıMERYDOM Mühendislik Bölümü tarafından incelendi. Kanıt tarihi ve çizim revizyonu yayımlanmaz.

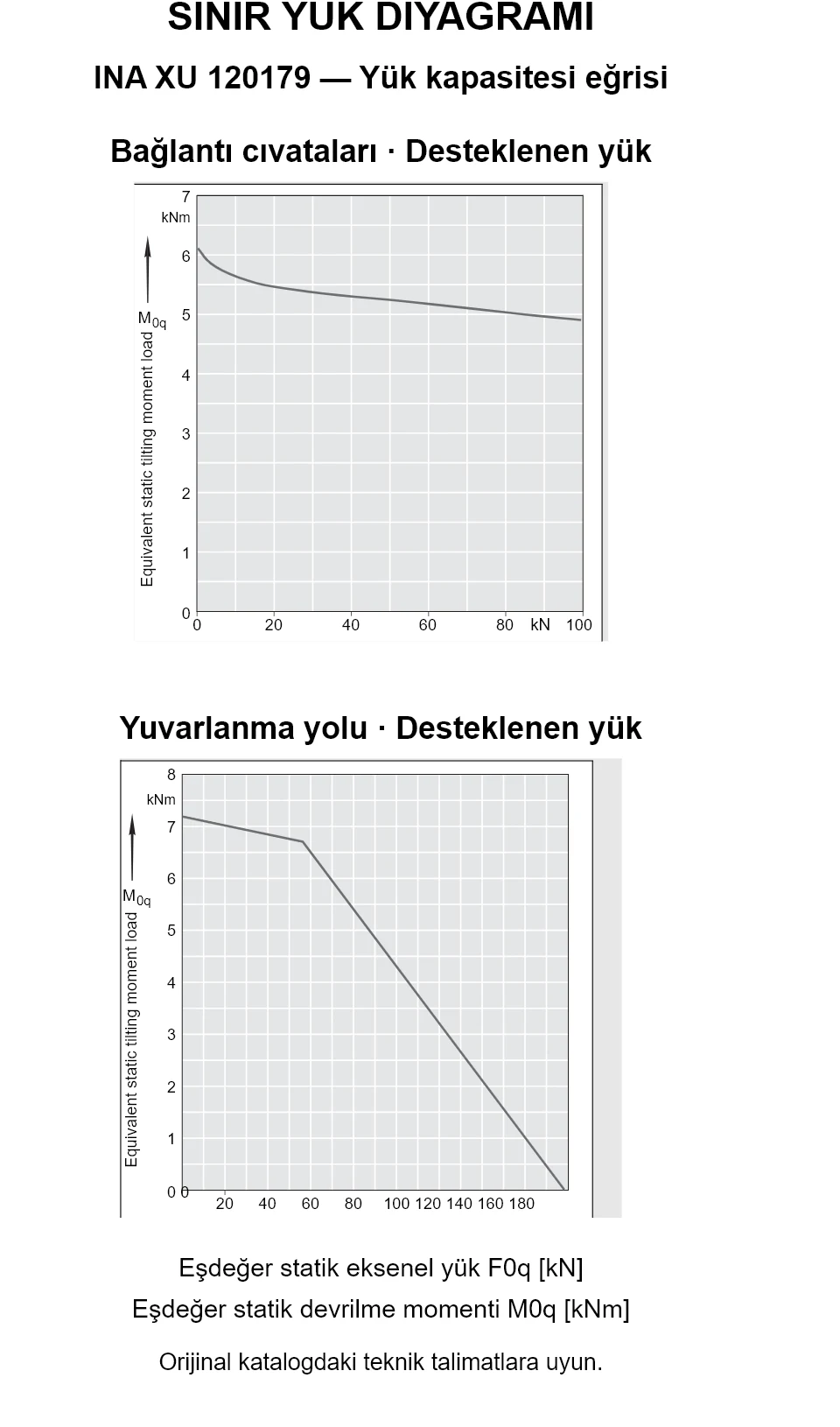

SERİ YÜK KAPASİTESİ

Xu Serisi yük grafiği

Katalog açıklamasındaki model tanımını ilk moment ve eksenel yük kapasitesi referansı olarak kullanın.

Mühendislik seçim notu

Bu katalog grafiği ön seçim yardımcısıdır. Nihai MERYDOM uygulama onayında montaj rijitliği, cıvata kapasitesi, görev çevrimi, yağlama ve çalışma koşulları da dikkate alınmalıdır.

MERYDOM MÜHENDİSLİK

INA XU 120179 için MERYDOM muadili

Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.

Sertifikalı değiştirilebilirlik

Eşleşen model tanımı ve montaj zarfı
İncelenmiş montaj deliği ve cıvata dairesi arayüzleri
Referans yapılandırmayla eşleşen dişli düzeni

MERYDOM yapısı

Yapılandırılabilir 42CrMo veya 50Mn bilezik malzemesi seçenekleri
NBR nitril kauçuk sızdırmazlık sistemi
Yapılandırılabilir mühendislik naylonu veya pirinç ara parça seçenekleri

Fabrika dokümantasyonu

MERYDOM Mühendislik Bölümü tarafından mühendislik doğrulaması
Doğrulama kanıtı kontrollü dahili kayıtta tutulur
Çizim revizyonu ve nihai dokümantasyon paketi teklifle onaylanır

Uygulama onayı

Destek düzlüğünü, cıvata sınıfını ve ön yükü doğrulayın
Uygulanan yükleri, görev çevrimini ve yağlamayı doğrulayın
Sıcaklık, ortam ve montaj koşullarını doğrulayın
