INA XU 120222 Döner Tabla Rulmanı Muadili
Seviye 3 doğrulandıMERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: INA XU 120222. Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.
Referans model: INA XU 120222. Seri: Xu. Rulman yapısı: Çapraz makaralı. Dişli düzeni: Dişlisiz.
MERYDOM MARKASI · SERTİFİKALI MUADİLSertifikalı ürün verileriTüm teknik özellikleri görüntüle ↓ Fabrika güvencesi

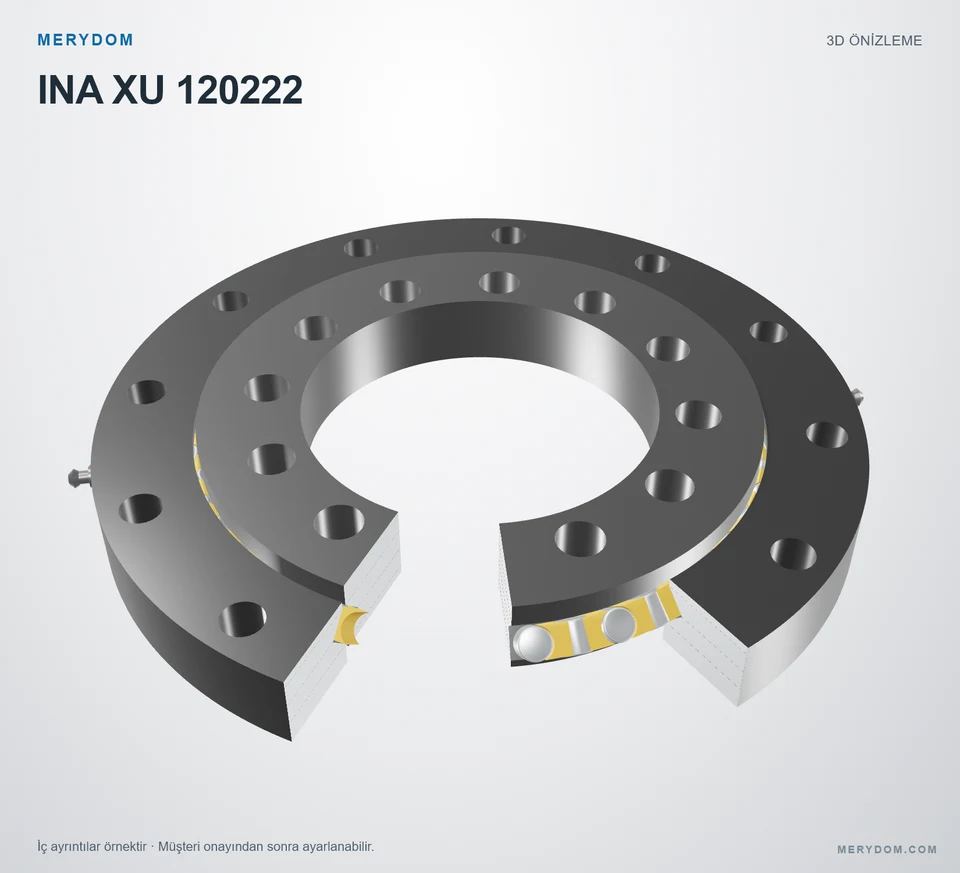

XU 120222
MERYDOM doğrulamalıSeviye 3 · Mühendislik doğrulama kaydıMERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: INA XU 120222.
- Overall OD (Do)
- 300 mm
- Overall ID (di)
- 140 mm
- Toplam yükseklik
- 36 mm
- Dişli düzeni
- Dişlisiz
- Montaj delikleri
- 12 / 12 dış / iç
- Rulman tasarımı
- Çapraz makaralı
- Doğrulanmış boyutsal değiştirilebilirlik
- MERYDOM kontrollü malzemeler
- Fabrika dokümantasyonu mevcut
ÜRÜN ÖLÇÜLERİ
Tüm teknik özellikleri görüntüle ↓Yayımlanmış ölçüler ve bağlantı arayüzleri
Mevcut tüm katalog ölçüleri, montaj arayüzleri ve dişli değerleri yayımlanan özgün birimleriyle burada gösterilir.
Boyutlar
- Kütle (Kütle)
- 12 kg
- Toplam dış çap (Da)
- 300 mm
- Toplam iç çap (di)
- 140 mm
- Katalog çapı Di (Di)
- 224 mm
- Katalog çapı da (da)
- 220 mm
- Toplam yükseklik (H)
- 36 mm
- İç yükseklik (h)
- 30 mm
Montaj
- Dış bilezik cıvata dairesi (La)
- 270 mm
- İç bilezik cıvata dairesi (Li)
- 170 mm
- Dış bilezik montaj deliği sayısı (na)
- 12
- İç bilezik montaj deliği sayısı (ni)
- 12
- Ortak montaj deliği çapı (dB)
- 18 mm
MERYDOM SERTİFİKALI ŞARTNAME

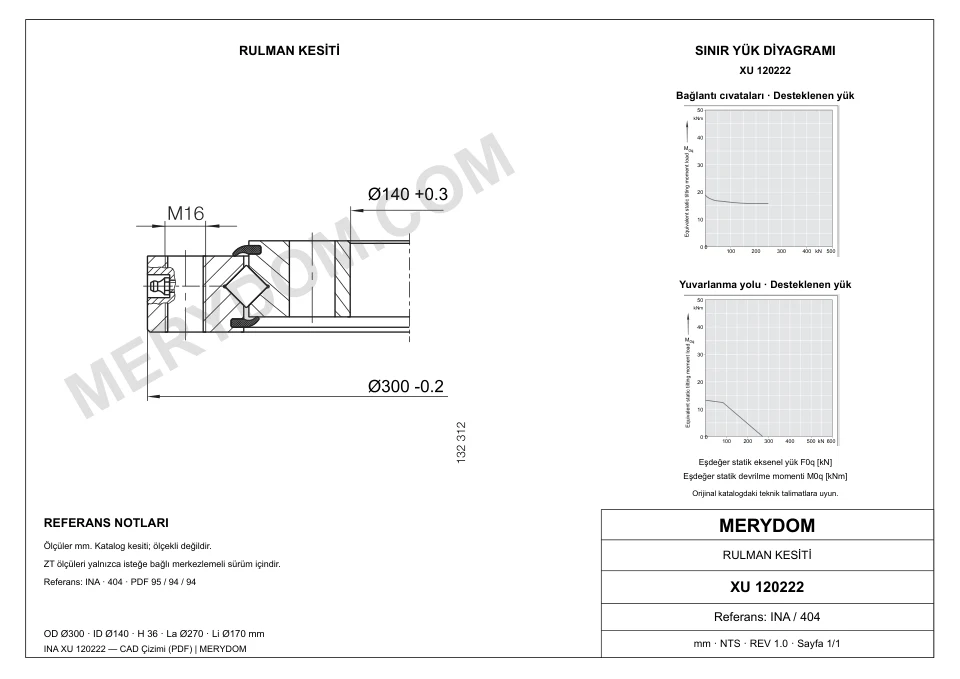

MERYDOM fabrikada doğrulandı · Kontrollü kayıtINA XU 120222 Döner Tabla Rulmanı Teknik Özellikleri
Sertifikalı muadil için MERYDOM ürün kimliği, sertifika, malzeme ve boyut verileri.
| Teknik parametre | MERYDOM sertifikalı ürün değeri |
|---|---|
| MERYDOM sertifikalı ürün | |
| Ürün markası | MERYDOM |
| MERYDOM modelii | XU 120222 |
| Şununla değiştirilebilirliği sertifikalı | INA XU 120222 |
| Fabrika doğrulaması | Seviye 3 · Mühendislik doğrulamalı |
| İnceleyen | MERYDOM Mühendislik Bölümü |
| Doğrulama meta verileri | Kontrollü dahili kayıt; tarih ve çizim revizyonu yayımlanmaz. |
| Malzemeler | |
| Yapılandırılabilir bilezik malzemesi seçenekleri | 42CrMo / 50Mn |
| Keçe malzemesi | NBR · Nitril kauçuk |
| Yapılandırılabilir ara parça malzemesi seçenekleri | Mühendislik naylonu / Pirinç |
| Tanımlama | |
| Referans marka | INA |
| Seri | Xu Seri |
| Referans model | XU 120222 |
| Ölçü sistemi | Metrik |
| Rulman yapısı | Çapraz makaralı |
| Dişli düzeni | Dişlisiz |
| Boyutlar | |
| Kütle (Kütle) | 12 kg |
| Toplam dış çap (Da) | 300 mm |
| Toplam iç çap (di) | 140 mm |
| Katalog çapı Di (Di) | 224 mm |
| Katalog çapı da (da) | 220 mm |
| Toplam yükseklik (H) | 36 mm |
| İç yükseklik (h) | 30 mm |
| Montaj | |
| Dış bilezik cıvata dairesi (La) | 270 mm |
| İç bilezik cıvata dairesi (Li) | 170 mm |
| Dış bilezik montaj deliği sayısı (na) | 12 |
| İç bilezik montaj deliği sayısı (ni) | 12 |
| Ortak montaj deliği çapı (dB) | 18 mm |
| Yük değerleri | |
| Temel dinamik radyal yük kapasitesi (Cr) | 85 kN |
| Temel statik radyal yük kapasitesi (C0r) | 131 kN |
| İzin verilen azami radyal yük (Fr perm) | 65,5 kN |
| Temel dinamik eksenel yük kapasitesi (Ca) | 133 kN |
| Temel statik eksenel yük kapasitesi (C0a) | 275 kN |
| Radyal boşluk (Radyal boşluk) | 0,01 incl. 0,03 mm |
| Eksenel devrilme boşluğu (Eksenel devrilme boşluğu) | 0,02 incl. 0,06 mm |
Seviye 3 · MERYDOM mühendislik doğrulamalıMERYDOM Mühendislik Bölümü tarafından incelendi. Kanıt tarihi ve çizim revizyonu yayımlanmaz.
SERİ YÜK KAPASİTESİ

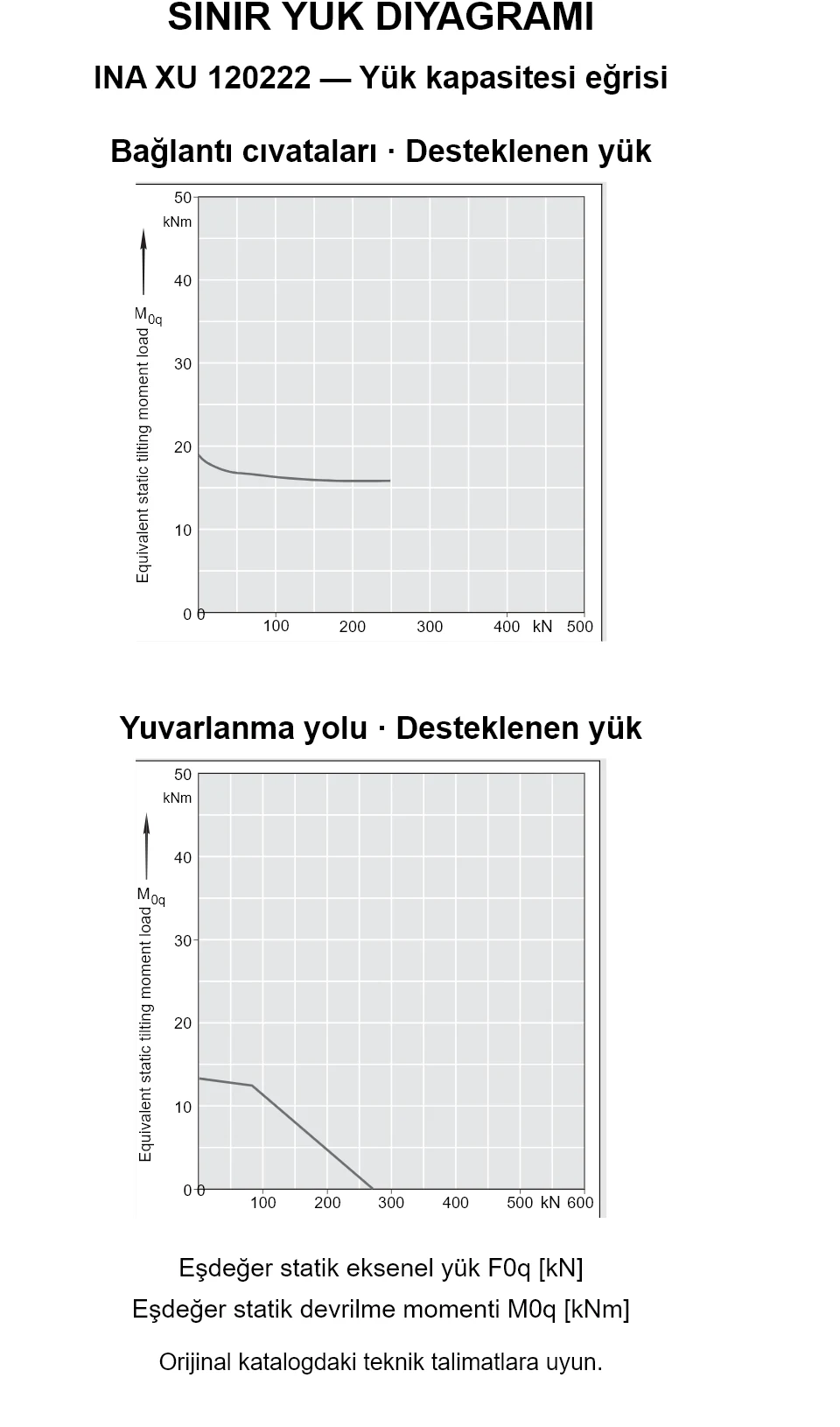

Xu Serisi yük grafiği
Katalog açıklamasındaki model tanımını ilk moment ve eksenel yük kapasitesi referansı olarak kullanın.
Mühendislik seçim notu
Bu katalog grafiği ön seçim yardımcısıdır. Nihai MERYDOM uygulama onayında montaj rijitliği, cıvata kapasitesi, görev çevrimi, yağlama ve çalışma koşulları da dikkate alınmalıdır.
MERYDOM MÜHENDİSLİK
INA XU 120222 için MERYDOM muadili
Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.
