Сертифицированная взаимозаменяемость
- Совпадающее обозначение модели и установочный габарит
- Проверенные интерфейсы монтажных отверстий и окружностей болтов
- Исполнение зубчатого венца соответствует референсной конфигурации

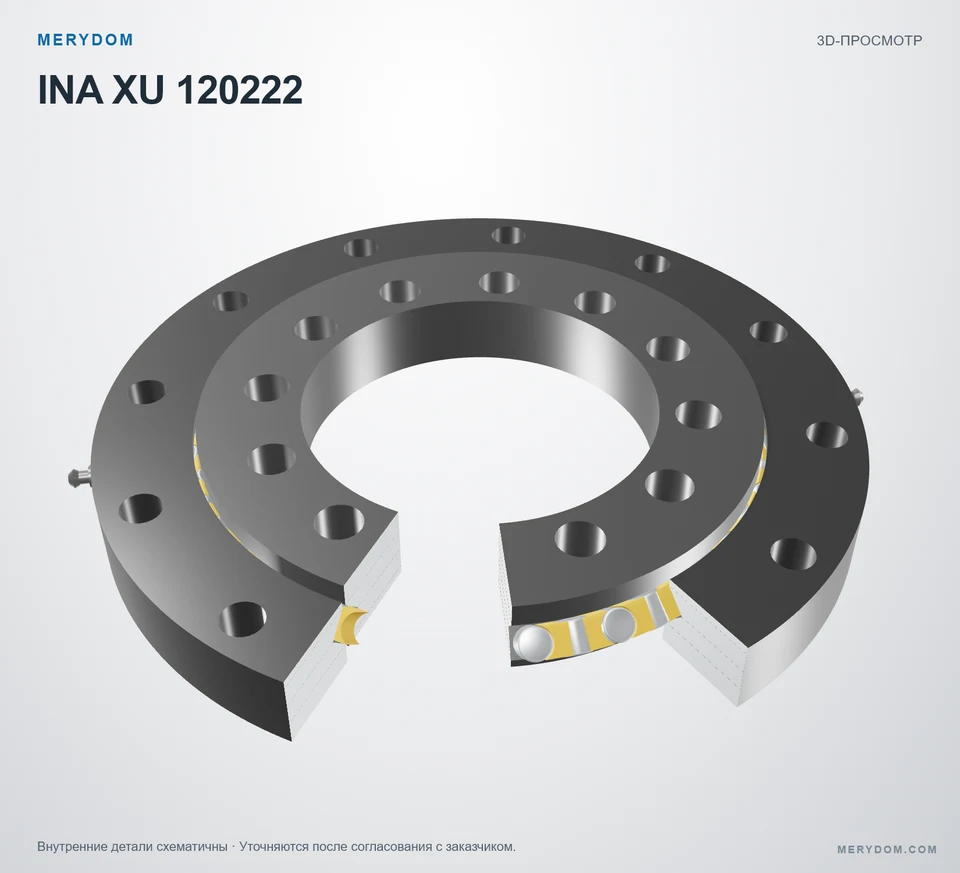

Аналог ОПУ для INA XU 120222
Проверено по уровню 3Опорно-поворотный подшипник производства MERYDOM, сертифицированный как взаимозаменяемый с INA XU 120222. Этот подшипник MERYDOM проверен по опубликованному габариту модели, монтажным интерфейсам, исполнению зубчатого венца и заявленной спецификации материалов для использования в качестве аналога.
Исходная модель: INA XU 120222. Серия: Xu. Конструкция подшипника: Перекрестные ролики. Исполнение зубчатого венца: Без зубчатого венца.
БРЕНД MERYDOM · СЕРТИФИЦИРОВАННЫЙ АНАЛОГСертифицированные данные изделияВсе характеристики ↓ Гарантии завода
XU 120222
Опорно-поворотный подшипник производства MERYDOM, сертифицированный как взаимозаменяемый с INA XU 120222.
- Overall OD (Do)
- 300 mm
- Overall ID (di)
- 140 mm
- Общая высота
- 36 mm
- Исполнение зубчатого венца
- Без зубчатого венца
- Монтажные отверстия
- 12 / 12 наружное / внутреннее
- Тип подшипника
- Перекрестные ролики
Проверено MERYDOMУровень 3 · Запись инженерной проверки
- Проверенные размеры
- Контроль материалов
- Документация завода

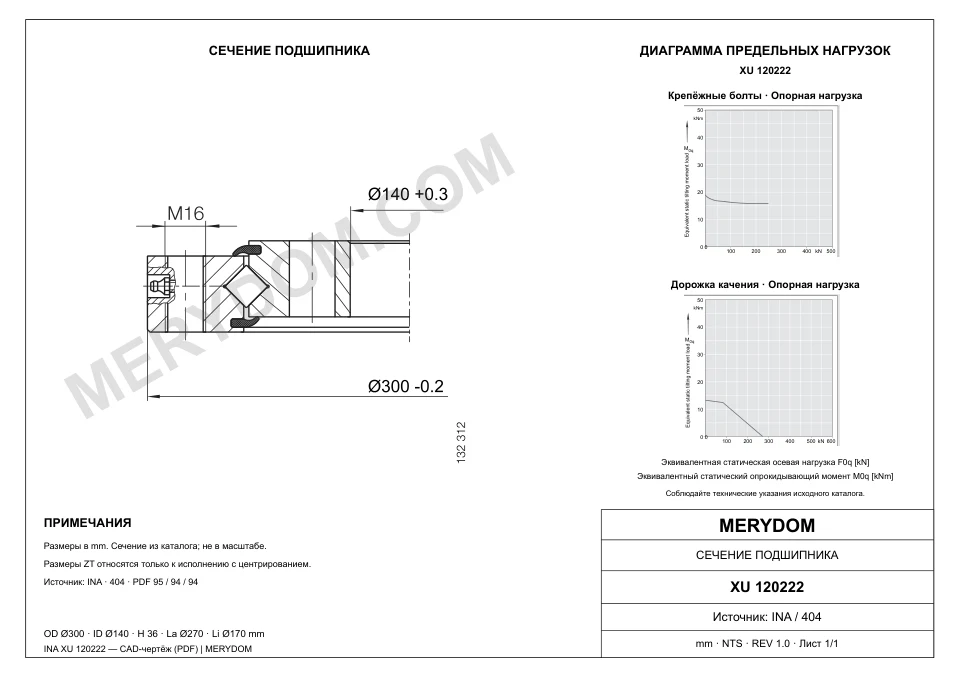

РАЗМЕРЫ ИЗДЕЛИЯ
Все характеристики ↓Опубликованные размеры и присоединительные параметры
Здесь показаны все доступные каталожные размеры, монтажные параметры и данные зубчатого венца в исходных опубликованных единицах.
Размеры
- Масса (Масса)
- 12 kg
- Общий наружный диаметр (Da)
- 300−0.2 mm
- Общий внутренний диаметр (di)
- 140+0.3 mm
- Каталожный диаметр Di (Di)
- 224 mm
- Каталожный диаметр da (da)
- 220 mm
- Общая высота (H)
- 36 mm
- Внутренняя высота (h)
- 30 mm
- Высота наружного кольца по каталогу
- 30 mm
Монтаж
- Окружность крепежных отверстий наружного кольца (La)
- 270 mm
- Окружность крепежных отверстий внутреннего кольца (Li)
- 170 mm
- Количество монтажных отверстий наружного кольца (na)
- 12
- Количество монтажных отверстий внутреннего кольца (ni)
- 12
- Диаметр монтажных отверстий внутреннего кольца (dB)
- 18 mm
- Спецификация монтажных отверстий наружного кольца (M16)
- M16
СЕРТИФИЦИРОВАННАЯ СПЕЦИФИКАЦИЯ MERYDOM
Проверено MERYDOM · Контролируемая записьХарактеристики аналога ОПУ INA XU 120222
Идентификация изделия MERYDOM, сертификация, материалы и размерные данные сертифицированного аналога.
| Технический параметр | Сертифицированное значение MERYDOM |
|---|---|
| Сертифицированное изделие MERYDOM | |
| Бренд изделия | MERYDOM |
| Модель MERYDOM | XU 120222 |
| Сертифицировано для замены | INA XU 120222 |
| Заводская проверка | Уровень 3 · Проверено инженерным отделом |
| Проверил | Инженерный отдел MERYDOM |
| Метаданные проверки | Контролируемая внутренняя запись; дата и ревизия чертежа не публикуются. |
| Материалы | |
| Настраиваемые варианты материала колец | 42CrMo / 50Mn |
| Материал уплотнения | NBR · Бутадиен-нитрильный каучук |
| Настраиваемые варианты материала сепаратора | Инженерный нейлон / Латунь |
| Идентификация | |
| Исходный бренд | INA |
| Серия | Xu Серия |
| Исходная модель | XU 120222 |
| Система измерения | Метрическая |
| Конструкция подшипника | Перекрестные ролики |
| Исполнение зубчатого венца | Без зубчатого венца |
| Размеры | |
| Масса (Масса) | 12 kg |
| Общий наружный диаметр (Da) | 300−0.2 mm |
| Общий внутренний диаметр (di) | 140+0.3 mm |
| Каталожный диаметр Di (Di) | 224 mm |
| Каталожный диаметр da (da) | 220 mm |
| Общая высота (H) | 36 mm |
| Внутренняя высота (h) | 30 mm |
| Высота наружного кольца по каталогу | 30 mm |
| Монтаж | |
| Окружность крепежных отверстий наружного кольца (La) | 270 mm |
| Окружность крепежных отверстий внутреннего кольца (Li) | 170 mm |
| Количество монтажных отверстий наружного кольца (na) | 12 |
| Количество монтажных отверстий внутреннего кольца (ni) | 12 |
| Диаметр монтажных отверстий внутреннего кольца (dB) | 18 mm |
| Спецификация монтажных отверстий наружного кольца (M16) | M16 |
| Допустимые нагрузки | |
| Базовая динамическая радиальная грузоподъемность (Cr) | 85 kN |
| Базовая статическая радиальная грузоподъемность (C0r) | 131 kN |
| Максимально допустимая радиальная нагрузка (Fr perm) | 65,5 kN |
| Базовая динамическая осевая грузоподъемность (Ca) | 133 kN |
| Базовая статическая осевая грузоподъемность (C0a) | 275 kN |
| Радиальный зазор (Радиальный зазор) | 0,01 incl. 0,03 mm |
| Осевой зазор при опрокидывании (Осевой зазор при опрокидывании) | 0,02 incl. 0,06 mm |
| Прочие данные | |
| Количество точек смазки по каталогу | 2 |
| Спецификация смазочного соединения по каталогу | DIN 71412-A M10×1 |
| Кольцо с точками смазки по каталогу | Наружное кольцо |
Уровень 3 · Проверено инженерным отделом MERYDOMПроверил: Инженерный отдел MERYDOM. Дата доказательства и ревизия чертежа не публикуются.

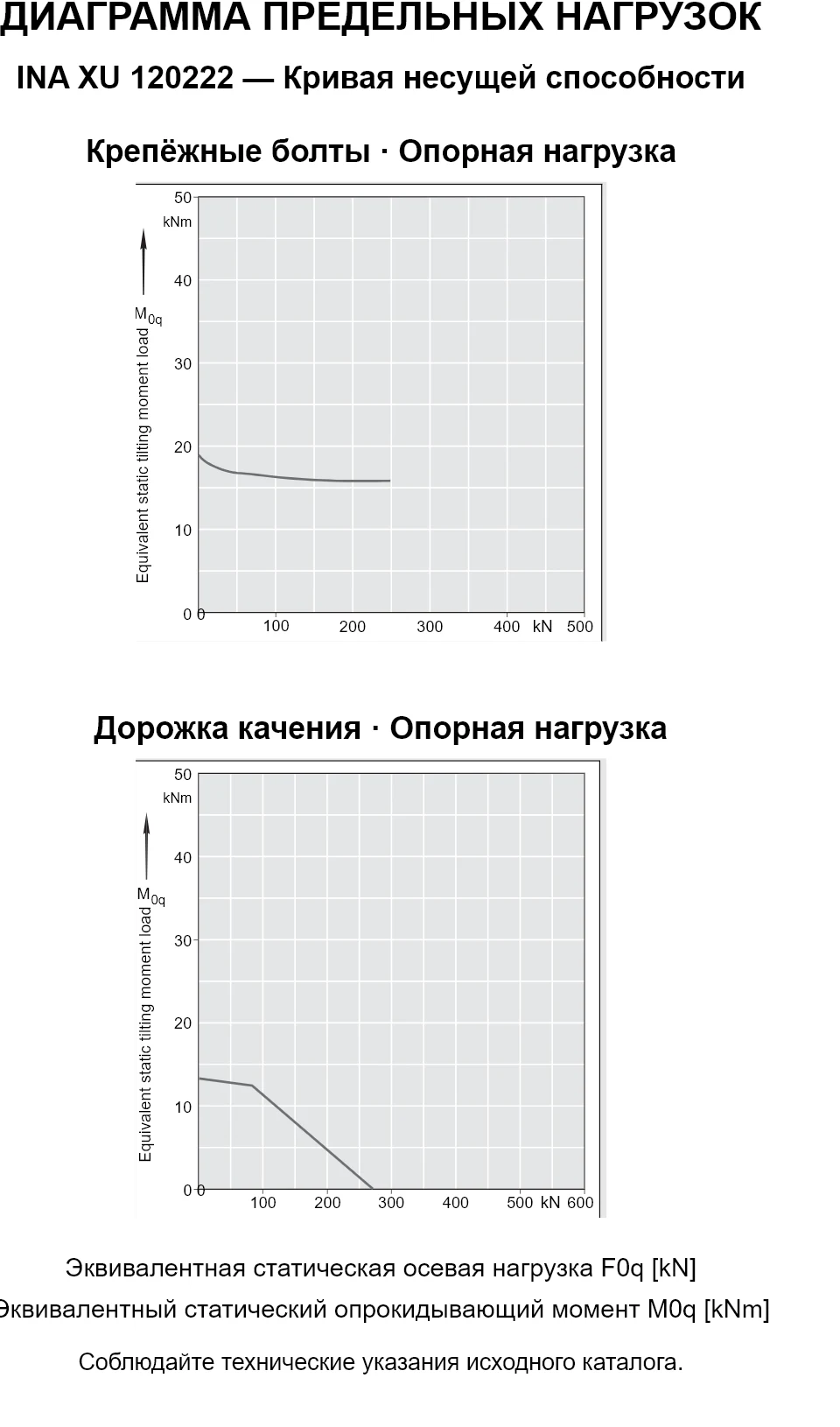

INA XU 120222 — Кривая несущей способности
INA XU 120222 — Кривая несущей способности
INA XU 120222 — Кривая несущей способности. Соблюдайте технические указания исходного каталога.
Примечание по инженерному подбору
Этот каталожный график предназначен для предварительного подбора. При окончательном согласовании MERYDOM также учитываются жесткость монтажа, несущая способность болтов, рабочий цикл, смазка и условия эксплуатации.
ИНЖЕНЕРНАЯ СЛУЖБА MERYDOM
Аналог MERYDOM для INA XU 120222
Этот подшипник MERYDOM проверен по опубликованному габариту модели, монтажным интерфейсам, исполнению зубчатого венца и заявленной спецификации материалов для использования в качестве аналога.
Конструкция MERYDOM
- Настраиваемые варианты материала колец: 42CrMo или 50Mn
- Система уплотнений из бутадиен-нитрильного каучука NBR
- Настраиваемые варианты сепаратора из инженерного нейлона или латуни
Заводская документация
- Инженерная проверка отделом Инженерная служба MERYDOM
- Доказательства проверки хранятся в контролируемой внутренней записи
- Ревизия чертежа и окончательный комплект документации подтверждаются в коммерческом предложении
Подтверждение применения
- Подтвердить плоскостность опоры, класс болтов и преднатяг
- Проверить действующие нагрузки, рабочий цикл и смазку
- Подтвердить температуру, окружающую среду и условия монтажа
ПРАВОВОЕ И ИНЖЕНЕРНОЕ УВЕДОМЛЕНИЕ
Независимая сертификация аналога
- MERYDOM является производителем и сертифицирующей стороной изделия MERYDOM, представленного на этой странице.
- Сторонние бренды и номера моделей принадлежат их владельцам и используются только для идентификации предполагаемого референса взаимозаменяемости.
- MERYDOM — независимый производитель, не связанный с указанным OEM, не одобренный и не спонсируемый им.
- Заявление о взаимозаменяемости относится к совпадающему обозначению модели и опубликованному объему проверки; пригодность применения по-прежнему зависит от нагрузок, рабочего цикла, монтажа, смазки и рабочей среды.
- Окончательно поставляемое изделие определяется утвержденным предложением, производственным чертежом и техническим соглашением к договору.
