Cuscinetto di rotazione sostitutivo per INA XU 160260
Verificato di livello 3Cuscinetto di rotazione prodotto da MERYDOM e verificato per l’intercambiabilità con INA XU 160260. Questo cuscinetto MERYDOM è stato verificato rispetto a ingombro, interfacce di montaggio, dentatura e specifica materiali pubblicati per l’uso sostitutivo.
Modello di riferimento: INA XU 160260. Serie: Xu. Struttura del cuscinetto: Rulli incrociati. Configurazione dentatura: Senza dentatura.
MARCHIO MERYDOM · SOSTITUZIONE CERTIFICATADati prodotto certificatiVedi specifiche complete ↓ Garanzia di fabbrica

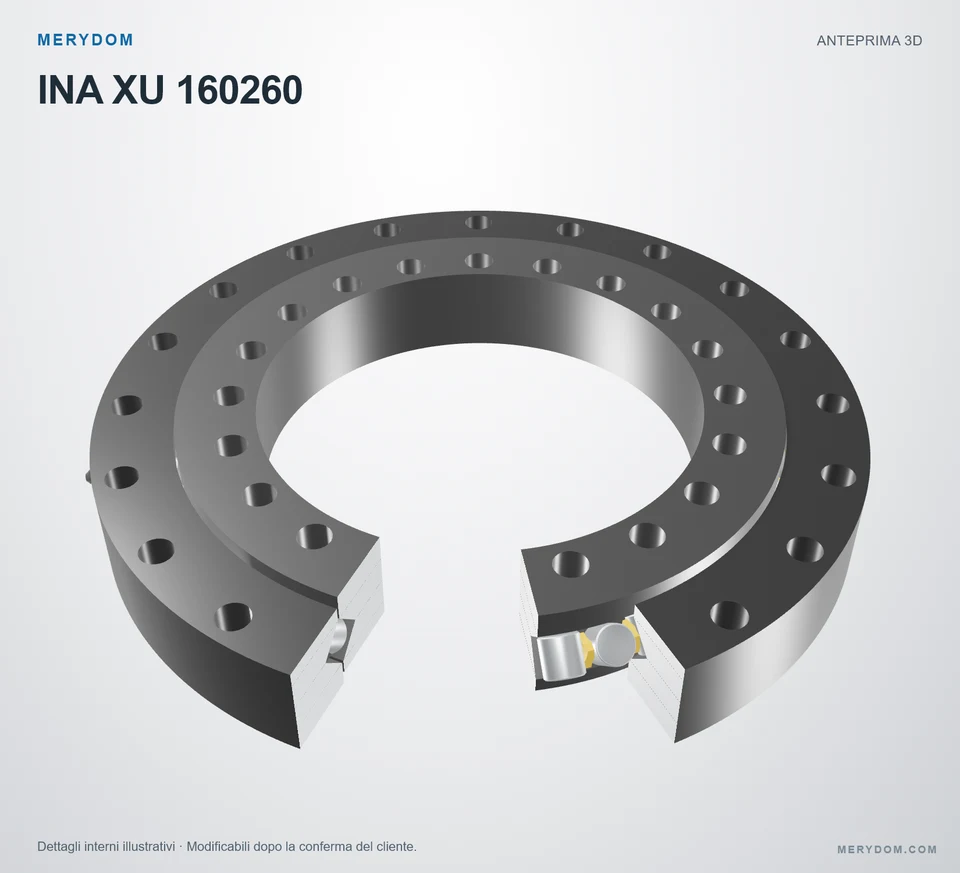

XU 160260
Verificato da MERYDOMLivello 3 · Registro di verifica tecnicaCuscinetto di rotazione prodotto da MERYDOM e verificato per l’intercambiabilità con INA XU 160260.
- Overall OD (Do)
- 329 mm
- Overall ID (di)
- 191 mm
- Altezza totale
- 46 mm
- Configurazione dentatura
- Senza dentatura
- Fori di fissaggio
- 20 / 20 esterno / interno
- Design del cuscinetto
- Rulli incrociati
- Intercambiabilità dimensionale verificata
- Materiali controllati da MERYDOM
- Documentazione di fabbrica disponibile

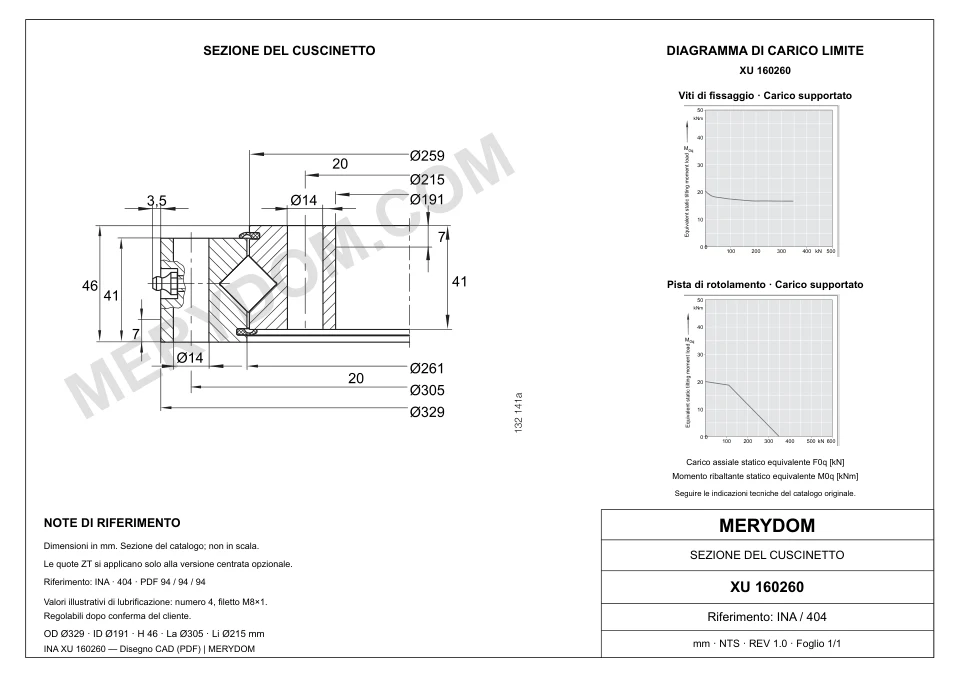

DIMENSIONI DEL PRODOTTO
Vedi specifiche complete ↓Dimensioni e interfacce pubblicate
Qui sono riportati tutti i valori disponibili di dimensioni, interfacce di montaggio e dentatura nell’unità originale pubblicata.
Dimensioni
- Massaa (Massaa)
- 16 kg
- Diametro esterno totale (Da)
- 329 mm
- Diametro di centraggio esterno (DaZT)
- 327 mm
- Diametro interno totale (di)
- 191 mm
- Diametro di centraggio interno (diZT)
- 193 mm
- Diametro di catalogo Di (Di)
- 261 mm
- Diametro di catalogo da (da)
- 259 mm
- Altezza totale (H)
- 46 mm
- Altezza interna (h)
- 41 mm
- Lunghezza di centraggio esterna (T)
- 7 mm
- Lunghezza di centraggio interna (t)
- 7 mm
- Quota massima u (u)
- 3,5 mm
Montaggio
- Circonferenza bulloni anello esterno (La)
- 305 mm
- Circonferenza bulloni anello interno (Li)
- 215 mm
- Fori di montaggio anello esterno (na)
- 20
- Fori di montaggio anello interno (ni)
- 20
- Diametro comune dei fori di montaggio (dB)
- 14 mm
SPECIFICA CERTIFICATA MERYDOM
Verificato in fabbrica da MERYDOM · Registro controllatoSpecifiche del cuscinetto di rotazione INA XU 160260
Identità del prodotto MERYDOM, certificazione, materiali e dati dimensionali della sostituzione certificata.
| Parametro tecnico | Valore prodotto certificato MERYDOM |
|---|---|
| Prodotto certificato MERYDOM | |
| Marca prodotto | MERYDOM |
| Modello MERYDOM | XU 160260 |
| Certificato intercambiabile con | INA XU 160260 |
| Verifica di fabbrica | Livello 3 · Verificato da ingegneria |
| Verificato da | Reparto tecnico MERYDOM |
| Metadati di verifica | Registro interno controllato; data e revisione del disegno non sono pubblicate. |
| Materiali | |
| Opzioni configurabili del materiale degli anelli | 42CrMo / 50Mn |
| Materiale tenuta | NBR · Gomma nitrilica |
| Opzioni configurabili del materiale del distanziatore | Nylon tecnico / Ottone |
| Identificazione | |
| Marchio di riferimento | INA |
| Serie | Xu Serie |
| Modello di riferimento | XU 160260 |
| Sistema di misura | Metricoo |
| Struttura del cuscinetto | Rulli incrociati |
| Configurazione dentatura | Senza dentatura |
| Dimensioni | |
| Massaa (Massaa) | 16 kg |
| Diametro esterno totale (Da) | 329 mm |
| Diametro di centraggio esterno (DaZT) | 327 mm |
| Diametro interno totale (di) | 191 mm |
| Diametro di centraggio interno (diZT) | 193 mm |
| Diametro di catalogo Di (Di) | 261 mm |
| Diametro di catalogo da (da) | 259 mm |
| Altezza totale (H) | 46 mm |
| Altezza interna (h) | 41 mm |
| Lunghezza di centraggio esterna (T) | 7 mm |
| Lunghezza di centraggio interna (t) | 7 mm |
| Quota massima u (u) | 3,5 mm |
| Montaggio | |
| Circonferenza bulloni anello esterno (La) | 305 mm |
| Circonferenza bulloni anello interno (Li) | 215 mm |
| Fori di montaggio anello esterno (na) | 20 |
| Fori di montaggio anello interno (ni) | 20 |
| Diametro comune dei fori di montaggio (dB) | 14 mm |
| Capacità di carico | |
| Capacità di carico radiale dinamica di base (Cr) | 135 kN |
| Capacità di carico radiale statica di base (C0r) | 173 kN |
| Precarico (Precarico) | 0 incl. 0,02 mm |
| Carico radiale massimo ammissibile (Fr perm) | 82,6 kN |
| Capacità di carico assiale dinamica di base (Ca) | 212 kN |
| Capacità di carico assiale statica di base (C0a) | 350 kN |
| Gioco radiale (Gioco radiale) | Clearance-free mm |
| Gioco assiale di inclinazione (Gioco assiale di inclinazione) | Clearance-free mm |
Livello 3 · Verificato dall’ufficio tecnico MERYDOMVerificato da Reparto tecnico MERYDOM. La data della prova e la revisione del disegno non sono pubblicate.
CAPACITÀ DI CARICO DELLA SERIE

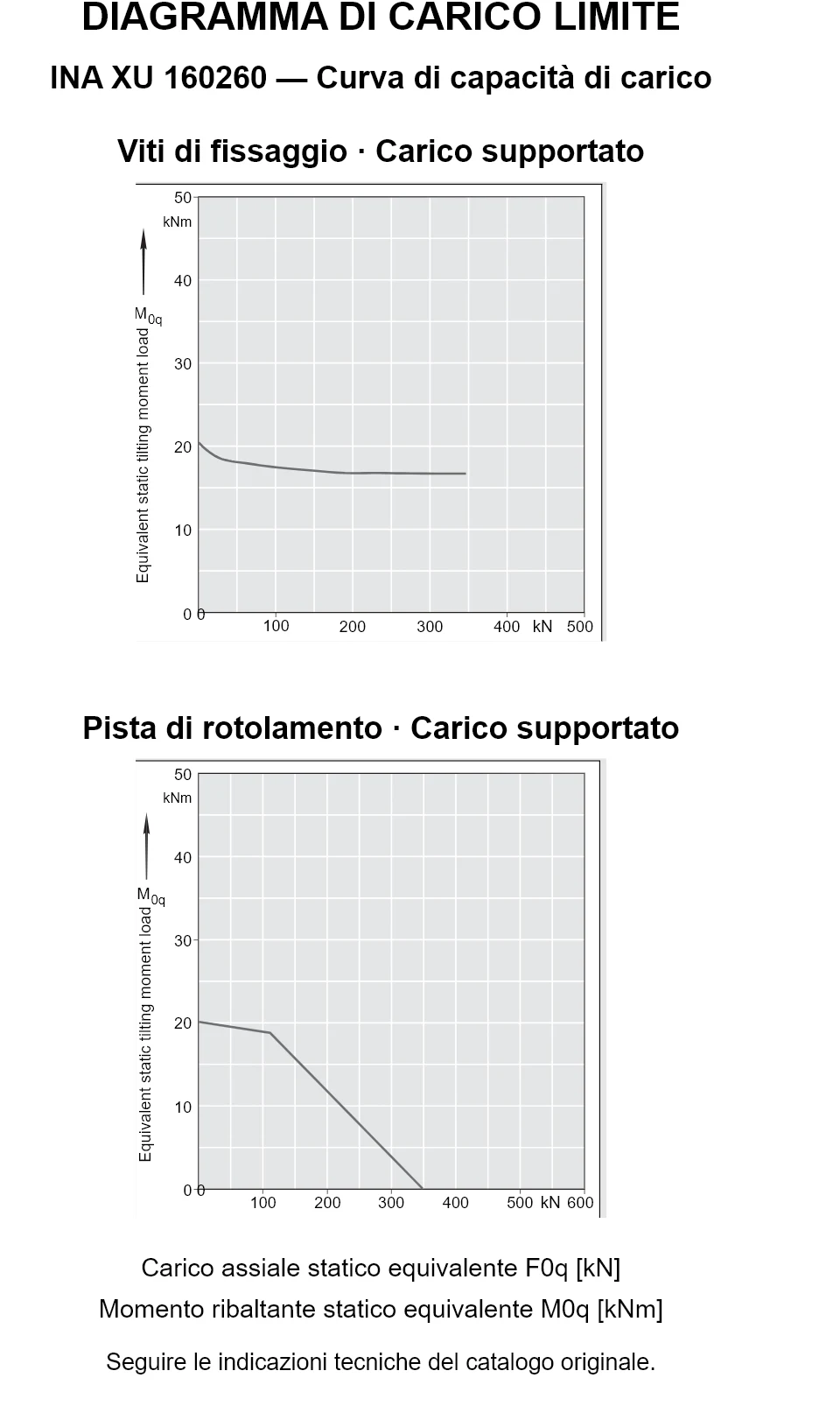

Grafico di carico della serie Xu
