Drehverbindung als Ersatz für Kaydon 16276001

Name: MERYDOM Replacement for Kaydon 16276001 Slewing Bearing
Brand: MERYDOM
SKU: 16276001

Zurück zum Ersatzkatalog

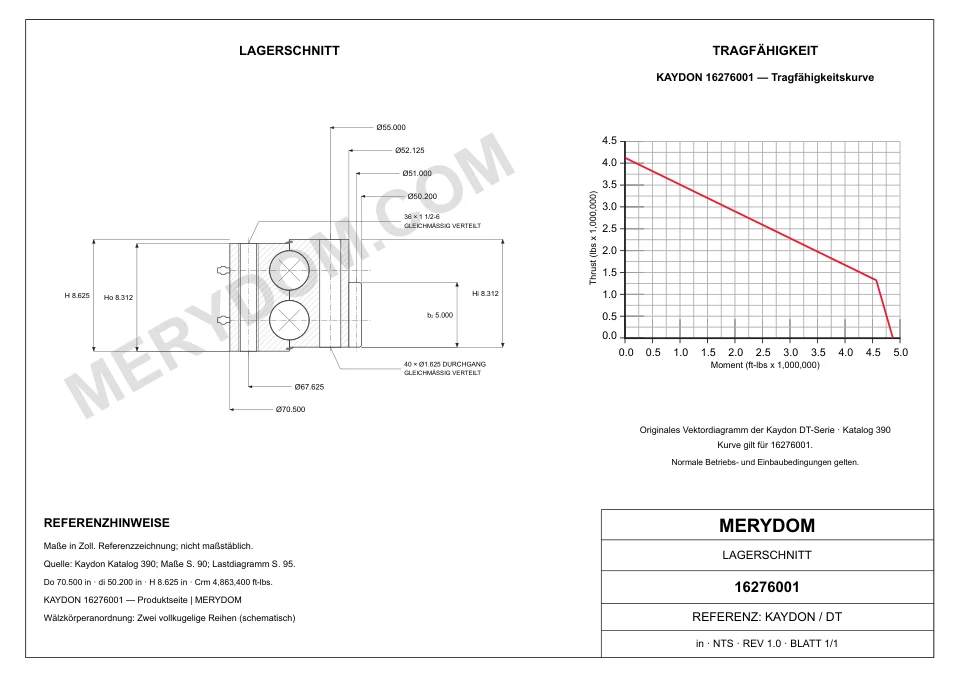

Kaydon Dt Series Innenverzahnt outline drawing — Dt Serie · Innenverzahnt outlineBild zum Vergrößern anklicken

MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKT

16276001

MERYDOM verifiziertStufe 3 · Technischer Prüfdatensatz

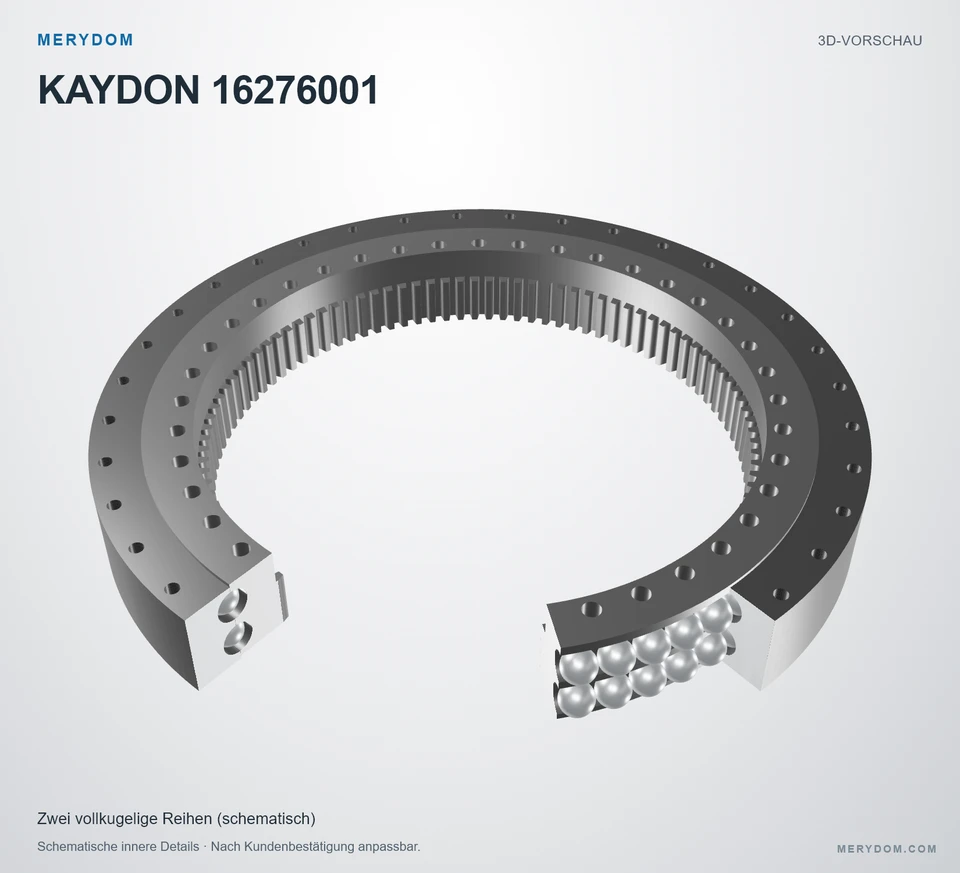

Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit Kaydon 16276001.

Verifizierte ProduktdatenVollständige Spezifikationen ansehen ↓

Overall OD (Do): 70.500 in
Overall ID (di): 50.200 in
Gesamthöhe: 8.625 in
Verzahnungsart: Innenverzahnt
Befestigungsbohrungen: 36 / 40 außen / innen
Lagerbauart: Achtpunkt-Kugellager

Werkssicherheit

Verifizierte Maßaustauschbarkeit
MERYDOM kontrollierte Werkstoffe
Werksdokumentation verfügbar

PRODUKTABMESSUNGEN

Veröffentlichte Abmessungen und Schnittstellen

Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.

Vollständige Spezifikationen ansehen ↓

Abmessungen

Gesamt-Außendurchmesser (Do): 70.500 inca. 1.791 mm
Gesamt-Innendurchmesser (di): 50.200 inca. 1.275 mm
Innendurchmesser des Innenringkörpers (dr): 52.125 inca. 1.323,98 mm
Gesamthöhe (H): 8.625 inca. 219,08 mm
Gesamtgewicht (G): 3700 lbca. 1.678,292 kg

Befestigung

Lochkreis Außenring (Lo): 67.625 inca. 1.717,68 mm
Lochkreis Innenring (Li): 55.000 inca. 1.397 mm

Verzahnung

Teilkreisdurchmesser der Verzahnung (D2): 51.000 inca. 1.295 mm
Diametralteilung (Pd): 2
Zähnezahl (z2): 102

MERYDOM VERIFIZIERTE SPEZIFIKATION

Spezifikationen der Ersatz-Drehverbindung Kaydon 16276001

MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.

MERYDOM werkseitig verifiziert · Kontrollierter Datensatz

Technischer Parameter	Verifizierter MERYDOM Produktwert
MERYDOM zertifiziertes Produkt
Produktmarke	MERYDOM
MERYDOM Modell	16276001
Zertifiziert austauschbar mit	Kaydon 16276001
Werksverifizierung	Stufe 3 · Technisch verifiziert
Geprüft von	MERYDOM Technikabteilung
Verifizierungsmetadaten	Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht.
Werkstoffe
Konfigurierbare Ringwerkstoffoptionen	42CrMo / 50Mn
Dichtungswerkstoff	NBR · Nitrilkautschuk
Konfigurierbare Distanzstückwerkstoffe	Technisches Nylon / Messing
Identifikation
Referenzmarke	Kaydon
Serie	Dt Serie
Referenzmodell	16276001
Maßsystem	ZollMetrischer Referenzwert daneben
Lagerkonstruktion	Achtpunkt-Kugellager
Verzahnungsart	Innenverzahnt
Abmessungen
Gesamt-Außendurchmesser (Do)	70.500 inca. 1.791 mm
Gesamt-Innendurchmesser (di)	50.200 inca. 1.275 mm
Gesamthöhe (H)	8.625 inca. 219,08 mm
Innendurchmesser des Innenringkörpers (dr)	52.125 inca. 1.323,98 mm
Lochkreis Außenring (Lo)	67.625 inca. 1.717,68 mm
Lochkreis Innenring (Li)	55.000 inca. 1.397 mm
Teilkreisdurchmesser der Verzahnung (D2)	51.000 inca. 1.295 mm
Gesamtgewicht (G)	3700 lbca. 1.678,292 kg
Tragzahlen
Maximale Zahnkraft (Fz)	56400 lbfca. 250,88 kN
Momententragzahl (Crm)	4863400 ft·lbfca. 6.593,89 kN·m
Befestigung
Schraubenbohrungen Außenring (no)	36 Bohrungen · 1 1/2-6
Schraubenbohrungen Innenring (ni)	40 Bohrungen · 1.625
Verzahnung
Teilungssystem	DP
Diametralteilung der Quelle (Pd)	2 DP
Äquivalentes Modul (derived reference only) (m)	12.7 mm
Zähnezahl (z2)	102

Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.

SERIEN-TRAGFÄHIGKEIT

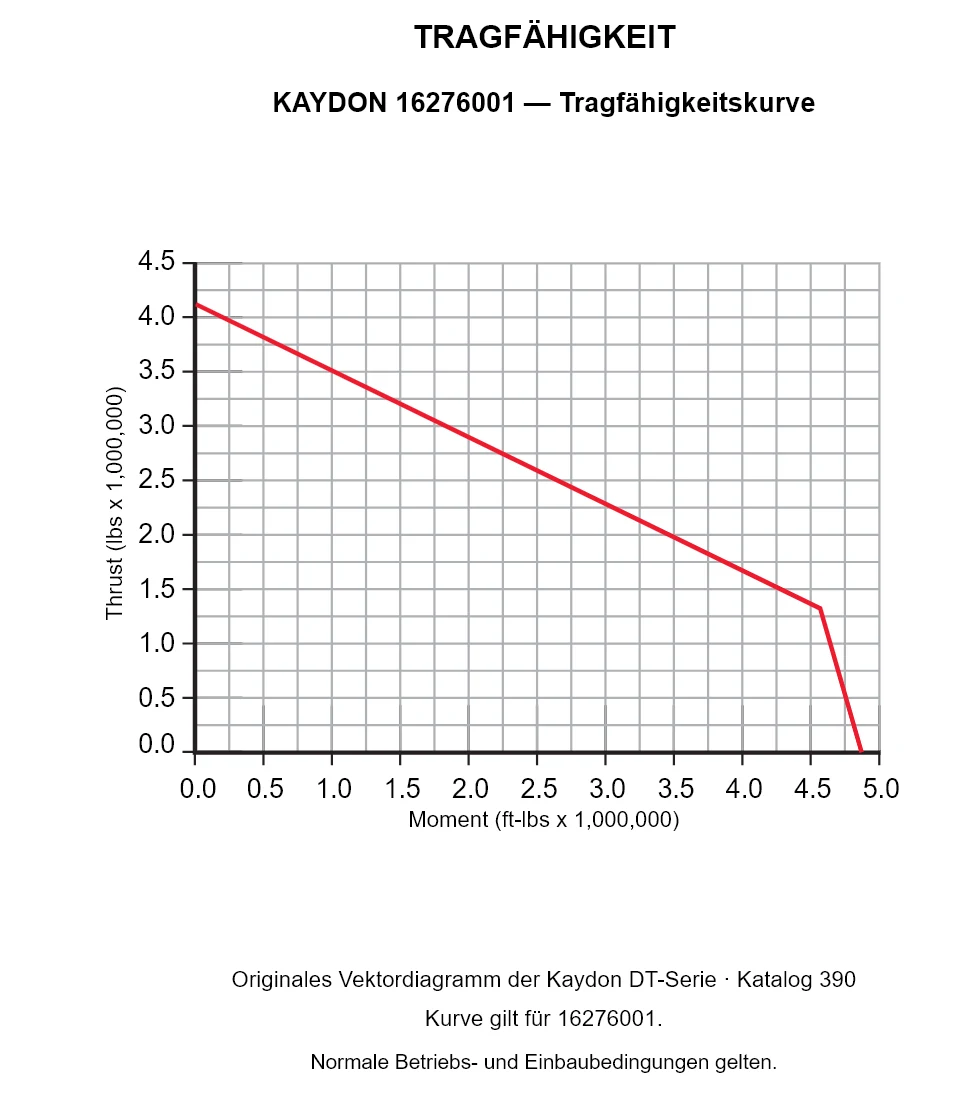

Traglastdiagramm der Serie Dt

Verwenden Sie die Modellbezeichnung in der Kataloglegende als erste Referenz für Moment- und Axialtragfähigkeit.

Technischer Auswahlhinweis

Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.

MERYDOM TECHNIK

MERYDOM Ersatz für Kaydon 16276001

Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.

Verifizierte Austauschbarkeit

Übereinstimmende Modellbezeichnung und Einbaumaße
Geprüfte Bohrungs- und Lochkreisschnittstellen
Verzahnung passend zur Referenzausführung

MERYDOM Ausführung

Konfigurierbare Ringwerkstoffoptionen 42CrMo oder 50Mn
Dichtungssystem aus NBR-Nitrilkautschuk
Konfigurierbare Distanzstückoptionen aus technischem Nylon oder Messing

Werksdokumentation

Technische Verifizierung durch die MERYDOM Technikabteilung
Verifizierungsnachweise werden im kontrollierten internen Datensatz geführt
Zeichnungsrevision und endgültiges Dokumentationspaket werden mit dem Angebot bestätigt

Anwendungsbestätigung

Auflageebenheit, Schraubengüte und Vorspannung bestätigen
Einwirkende Lasten, Lastzyklus und Schmierung prüfen
Temperatur-, Umgebungs- und Einbaubedingungen bestätigen

ZUGEHÖRIGE ZERTIFIZIERTE PRODUKTE

MERYDOM Modell	Verzahnung	OD × ID × H
16266001	Außenverzahnt	1,747.52 × 1,301.75 × 187.325 mm	Details ansehen →
16275001	Innenverzahnt	1,676.4 × 1,209.04 × 203.2 mm	Details ansehen →
16267001	Außenverzahnt	1,915.008 × 1,485.9 × 155.194 mm	Details ansehen →
16285001	Unverzahnt	1,924.05 × 1,517.65 × 222.25 mm	Details ansehen →

Unabhängige Ersatzprodukt-Verifizierung

MERYDOM ist Hersteller und verifizierende Stelle des auf dieser Seite dargestellten MERYDOM Produkts.
Marken und Modellnummern Dritter bleiben Eigentum der jeweiligen Inhaber und dienen ausschließlich zur Kennzeichnung der vorgesehenen Austauschreferenz.
MERYDOM ist ein unabhängiger Hersteller und weder mit dem genannten OEM verbunden noch von ihm unterstützt oder gesponsert.
Die Austauschbarkeitserklärung gilt für die übereinstimmende Modellbezeichnung und den veröffentlichten Prüfumfang; die Anwendungseignung hängt weiterhin von Lasten, Lastzyklus, Einbau, Schmierung und Betriebsumgebung ab.
Das freigegebene Angebot, die Fertigungszeichnung und die vertragliche technische Vereinbarung bestimmen das endgültig gelieferte Produkt.
