Аналог ОПУ для Kaydon 16276001
Проверено по уровню 3Опорно-поворотный подшипник производства MERYDOM, сертифицированный как взаимозаменяемый с Kaydon 16276001. Этот подшипник MERYDOM проверен по опубликованному габариту модели, монтажным интерфейсам, исполнению зубчатого венца и заявленной спецификации материалов для использования в качестве аналога.
Исходная модель: Kaydon 16276001. Серия: Dt. Конструкция подшипника: Восьмиточечный шариковый контакт. Исполнение зубчатого венца: Внутреннее зацепление.
Расположение тел качения: Два ряда шариков без сепаратора

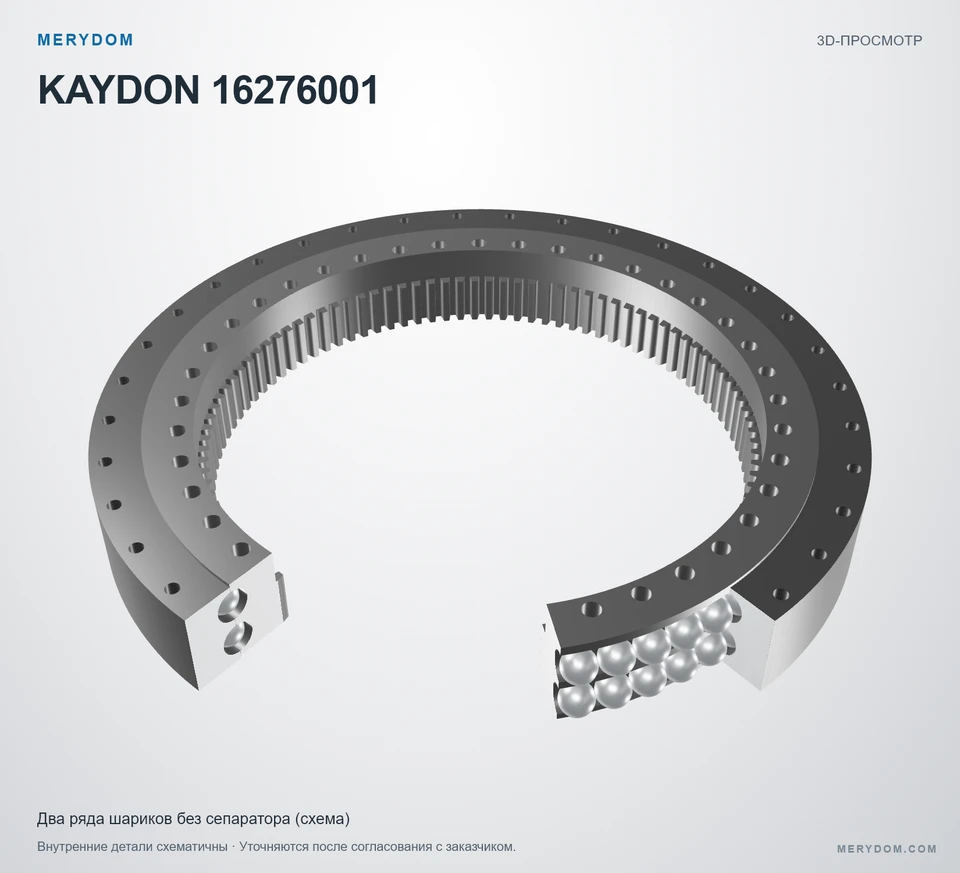

Каталог 390, с. 85: две дорожки качения, каждая с максимальным числом шариков. Размер, количество шариков и внутренние зазоры показаны схематически.

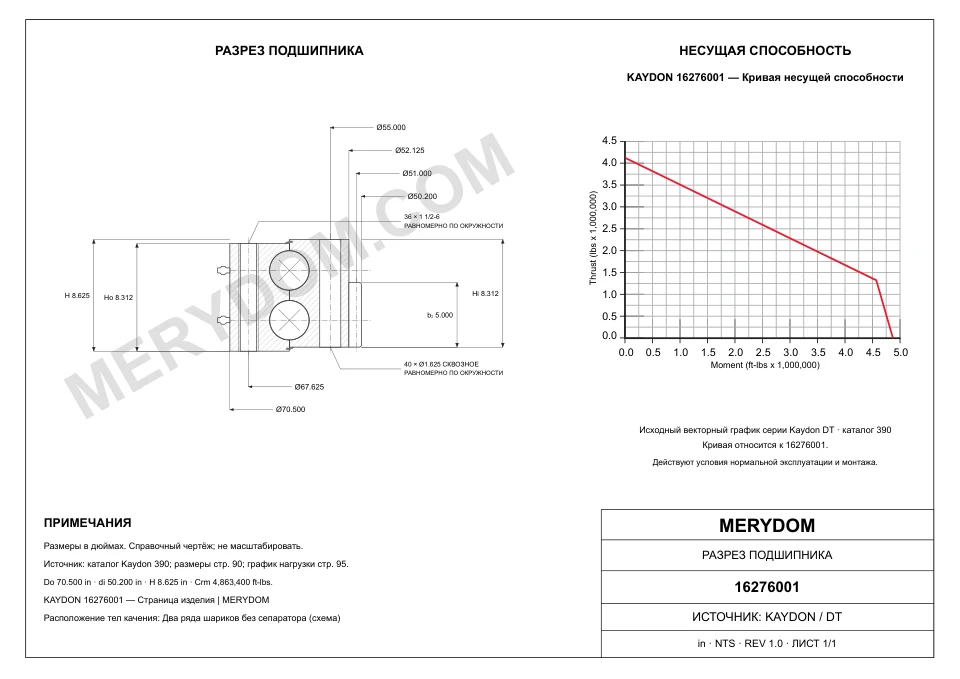

Спецификации крепёжной резьбы соответствуют каталогу. Если глубина резьбы и форма конца отверстия не указаны, на чертеже и в 3D-модели условно показана сквозная резьба по высоте кольца. Это изменяемые справочные детали, а не подтверждённые изготовителем размеры обработки.
БРЕНД MERYDOM · СЕРТИФИЦИРОВАННЫЙ АНАЛОГСертифицированные данные изделияВсе характеристики ↓ Гарантии завода
16276001
Проверено MERYDOMУровень 3 · Запись инженерной проверкиОпорно-поворотный подшипник производства MERYDOM, сертифицированный как взаимозаменяемый с Kaydon 16276001.
- Overall OD (Do)
- 70.500 in
- Overall ID (di)
- 50.200 in
- Общая высота
- 8.625 in
- Исполнение зубчатого венца
- Внутреннее зацепление
- Монтажные отверстия
- 36 / 40 наружное / внутреннее
- Тип подшипника
- Восьмиточечный шариковый контакт
- Проверенная размерная взаимозаменяемость
- Материалы под контролем MERYDOM
- Доступна заводская документация
РАЗМЕРЫ ИЗДЕЛИЯ
Все характеристики ↓Опубликованные размеры и присоединительные параметры
Здесь показаны все доступные каталожные размеры, монтажные параметры и данные зубчатого венца в исходных опубликованных единицах.
Размеры
- Общий наружный диаметр (Do)
- 70.500 inпримерно 1 791 mm
- Общий внутренний диаметр (di)
- 50.200 inпримерно 1 275 mm
- Внутренний диаметр корпуса внутреннего кольца (dr)
- 52.125 inпримерно 1 323,98 mm
- Общая высота (H)
- 8.625 inпримерно 219,08 mm
- Масса в сборе (G)
- 3700 lbпримерно 1 678,292 kg
- Высота внутреннего кольца (Hi)
- 8.312 inпримерно 211,12 mm
- Высота наружного кольца (Ho)
- 8.312 inпримерно 211,12 mm
Монтаж
- Окружность крепежных отверстий наружного кольца (Lo)
- 67.625 inпримерно 1 717,68 mm
- Окружность крепежных отверстий внутреннего кольца (Li)
- 55.000 inпримерно 1 397 mm
Зубчатый венец
- Делительный диаметр зубчатого венца (D2)
- 51.000 inпримерно 1 295 mm
- Диаметральный питч (Pd)
- 2
- Количество зубьев (z2)
- 102
- Ширина зубчатого венца по каталогу (b2)
- 5.000 inпримерно 127 mm
СЕРТИФИЦИРОВАННАЯ СПЕЦИФИКАЦИЯ MERYDOM
Проверено MERYDOM · Контролируемая записьХарактеристики аналога ОПУ Kaydon 16276001
Идентификация изделия MERYDOM, сертификация, материалы и размерные данные сертифицированного аналога.
| Технический параметр | Сертифицированное значение MERYDOM |
|---|---|
| Сертифицированное изделие MERYDOM | |
| Бренд изделия | MERYDOM |
| Модель MERYDOM | 16276001 |
| Сертифицировано для замены | Kaydon 16276001 |
| Заводская проверка | Уровень 3 · Проверено инженерным отделом |
| Проверил | Инженерный отдел MERYDOM |
| Метаданные проверки | Контролируемая внутренняя запись; дата и ревизия чертежа не публикуются. |
| Материалы | |
| Настраиваемые варианты материала колец | 42CrMo / 50Mn |
| Материал уплотнения | NBR · Бутадиен-нитрильный каучук |
| Настраиваемые варианты материала сепаратора | Инженерный нейлон / Латунь |
| Идентификация | |
| Исходный бренд | Kaydon |
| Серия | Dt Серия |
| Исходная модель | 16276001 |
| Система измерения | ДюймРядом указан метрический справочный размер |
| Конструкция подшипника | Восьмиточечный шариковый контакт |
| Исполнение зубчатого венца | Внутреннее зацепление |
| Размеры | |
| Общий наружный диаметр (Do) | 70.500 inпримерно 1 791 mm |
| Общий внутренний диаметр (di) | 50.200 inпримерно 1 275 mm |
| Общая высота (H) | 8.625 inпримерно 219,08 mm |
| Высота внутреннего кольца (Hi) | 8.312 inпримерно 211,12 mm |
| Высота наружного кольца (Ho) | 8.312 inпримерно 211,12 mm |
| Внутренний диаметр корпуса внутреннего кольца (dr) | 52.125 inпримерно 1 323,98 mm |
| Окружность крепежных отверстий наружного кольца (Lo) | 67.625 inпримерно 1 717,68 mm |
| Окружность крепежных отверстий внутреннего кольца (Li) | 55.000 inпримерно 1 397 mm |
| Делительный диаметр зубчатого венца (D2) | 51.000 inпримерно 1 295 mm |
| Масса в сборе (G) | 3700 lbпримерно 1 678,292 kg |
| Допустимые нагрузки | |
| Максимальная нагрузка на зуб (Fz) | 56400 lbfпримерно 250,88 kN |
| Допустимый опрокидывающий момент (Crm) | 4863400 ft·lbfпримерно 6 593,89 kN·m |
| Монтаж | |
| Отверстия под болты наружного кольца (no) | 36 отверстий · 1 1/2-6 |
| Отверстия под болты внутреннего кольца (ni) | 40 отверстий · 1.625 |
| Зубчатый венец | |
| Система шага | DP |
| Исходный диаметральный питч (Pd) | 2 DP |
| Эквивалентный модуль (derived reference only) (m) | 12.7 mm |
| Число зубьев (z2) | 102 |
| Ширина зубчатого венца по каталогу (b2) | 5.000 inпримерно 127 mm |
| Коэффициент смещения профиля (x2) | 0 |
Уровень 3 · Проверено инженерным отделом MERYDOMПроверил: Инженерный отдел MERYDOM. Дата доказательства и ревизия чертежа не публикуются.

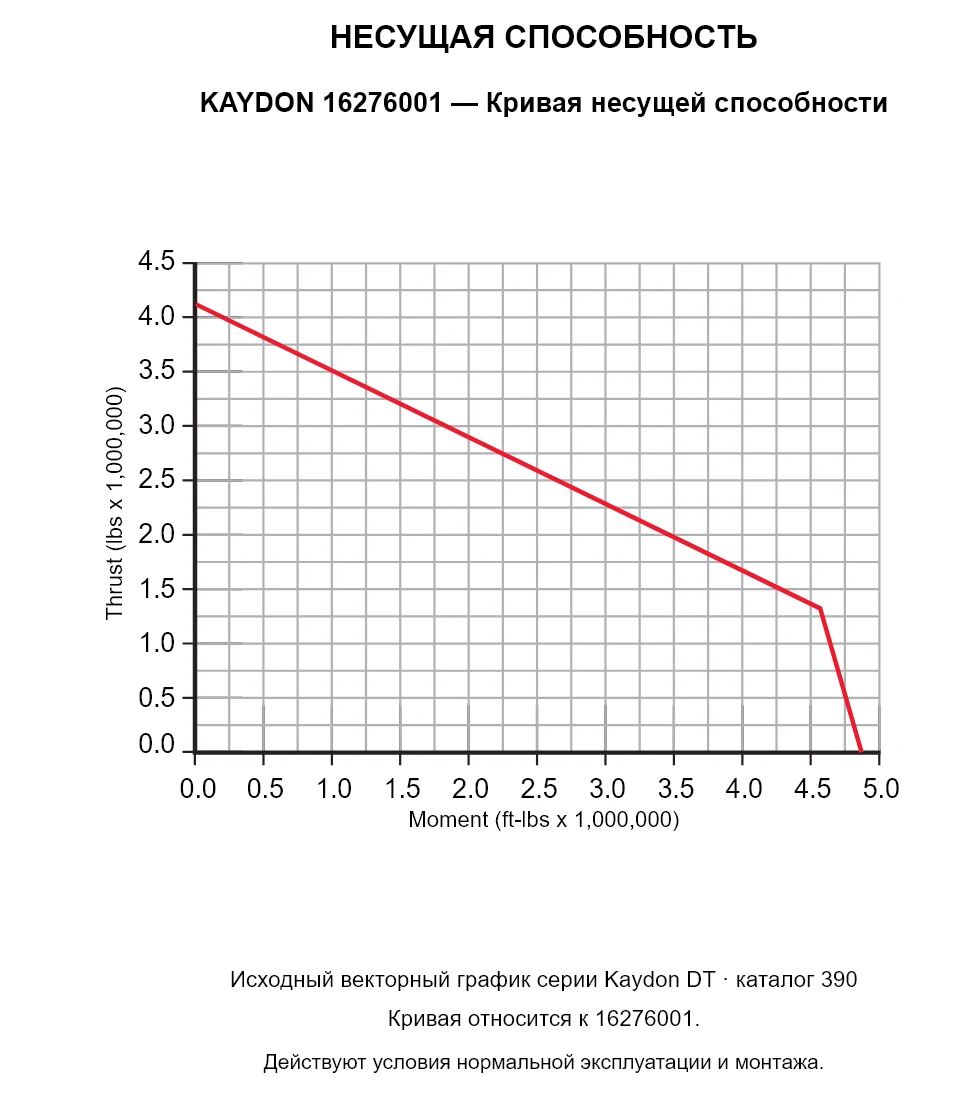

KAYDON 16276001 — Кривая несущей способности
KAYDON 16276001 — Кривая несущей способности
KAYDON 16276001 — Кривая несущей способности. Действуют условия нормальной эксплуатации и монтажа.
Примечание по инженерному подбору
Этот каталожный график предназначен для предварительного подбора. При окончательном согласовании MERYDOM также учитываются жесткость монтажа, несущая способность болтов, рабочий цикл, смазка и условия эксплуатации.
ИНЖЕНЕРНАЯ СЛУЖБА MERYDOM
Аналог MERYDOM для Kaydon 16276001
Этот подшипник MERYDOM проверен по опубликованному габариту модели, монтажным интерфейсам, исполнению зубчатого венца и заявленной спецификации материалов для использования в качестве аналога.
Конструкция MERYDOM
- Настраиваемые варианты материала колец: 42CrMo или 50Mn
- Система уплотнений из бутадиен-нитрильного каучука NBR
- Настраиваемые варианты сепаратора из инженерного нейлона или латуни
Заводская документация
- Инженерная проверка отделом Инженерная служба MERYDOM
- Доказательства проверки хранятся в контролируемой внутренней записи
- Ревизия чертежа и окончательный комплект документации подтверждаются в коммерческом предложении
Подтверждение применения
- Подтвердить плоскостность опоры, класс болтов и преднатяг
- Проверить действующие нагрузки, рабочий цикл и смазку
- Подтвердить температуру, окружающую среду и условия монтажа
ПРАВОВОЕ И ИНЖЕНЕРНОЕ УВЕДОМЛЕНИЕ
Независимая сертификация аналога
- MERYDOM является производителем и сертифицирующей стороной изделия MERYDOM, представленного на этой странице.
- Сторонние бренды и номера моделей принадлежат их владельцам и используются только для идентификации предполагаемого референса взаимозаменяемости.
- MERYDOM — независимый производитель, не связанный с указанным OEM, не одобренный и не спонсируемый им.
- Заявление о взаимозаменяемости относится к совпадающему обозначению модели и опубликованному объему проверки; пригодность применения по-прежнему зависит от нагрузок, рабочего цикла, монтажа, смазки и рабочей среды.
- Окончательно поставляемое изделие определяется утвержденным предложением, производственным чертежом и техническим соглашением к договору.
ПОДДЕРЖКА ПО АНАЛОГАМ MERYDOM
