Аналог ОПУ для Kaydon 16275001
Проверено по уровню 3Опорно-поворотный подшипник производства MERYDOM, сертифицированный как взаимозаменяемый с Kaydon 16275001. Этот подшипник MERYDOM проверен по опубликованному габариту модели, монтажным интерфейсам, исполнению зубчатого венца и заявленной спецификации материалов для использования в качестве аналога.
Исходная модель: Kaydon 16275001. Серия: Dt. Конструкция подшипника: Восьмиточечный шариковый контакт. Исполнение зубчатого венца: Внутреннее зацепление.
Расположение тел качения: Два ряда шариков без сепаратора

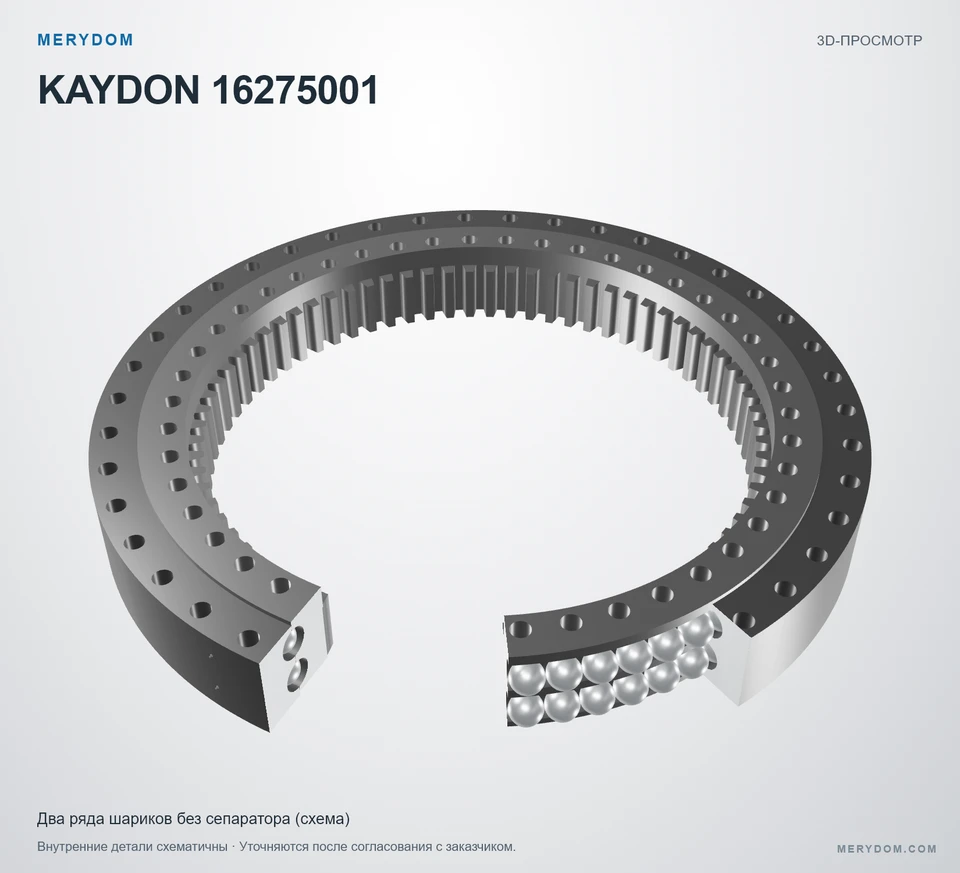

Каталог 390, с. 85: две дорожки качения, каждая с максимальным числом шариков. Размер, количество шариков и внутренние зазоры показаны схематически.
БРЕНД MERYDOM · СЕРТИФИЦИРОВАННЫЙ АНАЛОГСертифицированные данные изделияВсе характеристики ↓ Гарантии завода
16275001
Проверено MERYDOMУровень 3 · Запись инженерной проверкиОпорно-поворотный подшипник производства MERYDOM, сертифицированный как взаимозаменяемый с Kaydon 16275001.
- Overall OD (Do)
- 66.000 in
- Overall ID (di)
- 47.600 in
- Общая высота
- 8.000 in
- Исполнение зубчатого венца
- Внутреннее зацепление
- Монтажные отверстия
- 42 / 45 наружное / внутреннее
- Тип подшипника
- Восьмиточечный шариковый контакт
- Проверенная размерная взаимозаменяемость
- Материалы под контролем MERYDOM
- Доступна заводская документация
РАЗМЕРЫ ИЗДЕЛИЯ
Все характеристики ↓Опубликованные размеры и присоединительные параметры
Здесь показаны все доступные каталожные размеры, монтажные параметры и данные зубчатого венца в исходных опубликованных единицах.
Размеры
- Общий наружный диаметр (Do)
- 66.000 inпримерно 1 676 mm
- Общий внутренний диаметр (di)
- 47.600 inпримерно 1 209 mm
- Внутренний диаметр корпуса внутреннего кольца (dr)
- 50.125 inпримерно 1 273,18 mm
- Общая высота (H)
- 8.000 inпримерно 203 mm
- Масса в сборе (G)
- 2820 lbпримерно 1 279,13 kg
- Высота внутреннего кольца (Hi)
- 7.625 inпримерно 193,68 mm
- Высота наружного кольца (Ho)
- 7.625 inпримерно 193,68 mm
Монтаж
- Окружность крепежных отверстий наружного кольца (Lo)
- 63.000 inпримерно 1 600 mm
- Окружность крепежных отверстий внутреннего кольца (Li)
- 53.000 inпримерно 1 346 mm
Зубчатый венец
- Делительный диаметр зубчатого венца (D2)
- 48.667 inпримерно 1 236,14 mm
- Диаметральный питч (Pd)
- 1,5
- Количество зубьев (z2)
- 73
- Ширина зубчатого венца по каталогу (b2)
- 5.500 inпримерно 140 mm
СЕРТИФИЦИРОВАННАЯ СПЕЦИФИКАЦИЯ MERYDOM
Проверено MERYDOM · Контролируемая записьХарактеристики аналога ОПУ Kaydon 16275001
Идентификация изделия MERYDOM, сертификация, материалы и размерные данные сертифицированного аналога.
| Технический параметр | Сертифицированное значение MERYDOM |
|---|---|
| Сертифицированное изделие MERYDOM | |
| Бренд изделия | MERYDOM |
| Модель MERYDOM | 16275001 |
| Сертифицировано для замены | Kaydon 16275001 |
| Заводская проверка | Уровень 3 · Проверено инженерным отделом |
| Проверил | Инженерный отдел MERYDOM |
| Метаданные проверки | Контролируемая внутренняя запись; дата и ревизия чертежа не публикуются. |
| Материалы | |
| Настраиваемые варианты материала колец | 42CrMo / 50Mn |
| Материал уплотнения | NBR · Бутадиен-нитрильный каучук |
| Настраиваемые варианты материала сепаратора | Инженерный нейлон / Латунь |
| Идентификация | |
| Исходный бренд | Kaydon |
| Серия | Dt Серия |
| Исходная модель | 16275001 |
| Система измерения | ДюймРядом указан метрический справочный размер |
| Конструкция подшипника | Восьмиточечный шариковый контакт |
| Исполнение зубчатого венца | Внутреннее зацепление |
| Размеры | |
| Общий наружный диаметр (Do) | 66.000 inпримерно 1 676 mm |
| Общий внутренний диаметр (di) | 47.600 inпримерно 1 209 mm |
| Общая высота (H) | 8.000 inпримерно 203 mm |
| Высота внутреннего кольца (Hi) | 7.625 inпримерно 193,68 mm |
| Высота наружного кольца (Ho) | 7.625 inпримерно 193,68 mm |
| Внутренний диаметр корпуса внутреннего кольца (dr) | 50.125 inпримерно 1 273,18 mm |
| Окружность крепежных отверстий наружного кольца (Lo) | 63.000 inпримерно 1 600 mm |
| Окружность крепежных отверстий внутреннего кольца (Li) | 53.000 inпримерно 1 346 mm |
| Делительный диаметр зубчатого венца (D2) | 48.667 inпримерно 1 236,14 mm |
| Масса в сборе (G) | 2820 lbпримерно 1 279,13 kg |
| Допустимые нагрузки | |
| Максимальная нагрузка на зуб (Fz) | 78680 lbfпримерно 349,99 kN |
| Допустимый опрокидывающий момент (Crm) | 3921100 ft·lbfпримерно 5 316,3 kN·m |
| Монтаж | |
| Отверстия под болты наружного кольца (no) | 42 отверстий · 1.625 |
| Отверстия под болты внутреннего кольца (ni) | 45 отверстий · 1.625 |
| Зубчатый венец | |
| Система шага | DP |
| Исходный диаметральный питч (Pd) | 1.5 DP |
| Эквивалентный модуль (derived reference only) (m) | 16.933333 mm |
| Число зубьев (z2) | 73 |
| Ширина зубчатого венца по каталогу (b2) | 5.500 inпримерно 140 mm |
| Коэффициент смещения профиля (x2) | 0 |
Уровень 3 · Проверено инженерным отделом MERYDOMПроверил: Инженерный отдел MERYDOM. Дата доказательства и ревизия чертежа не публикуются.

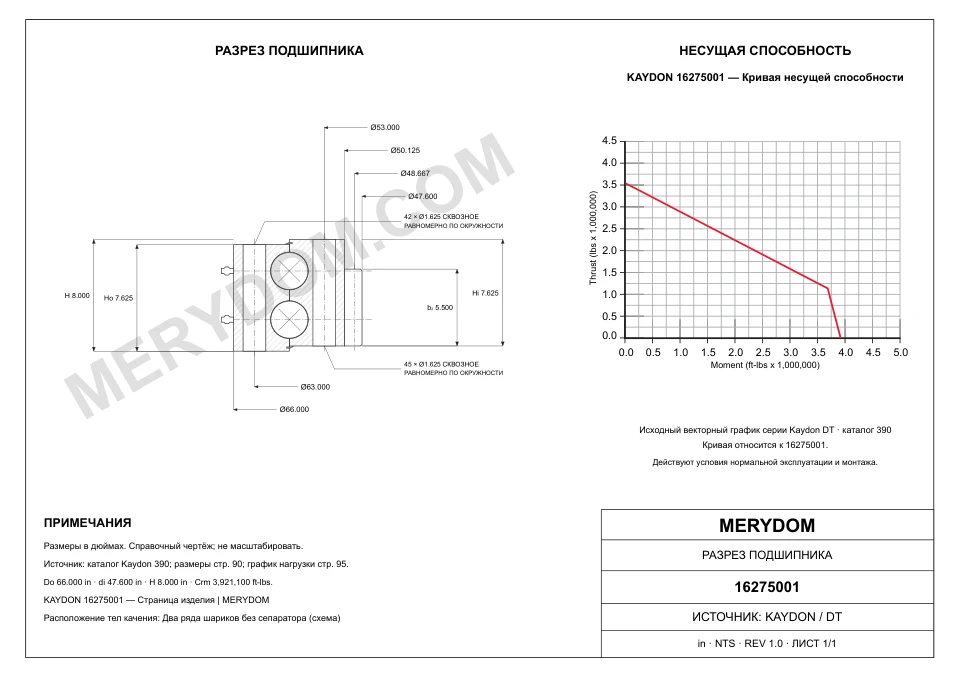

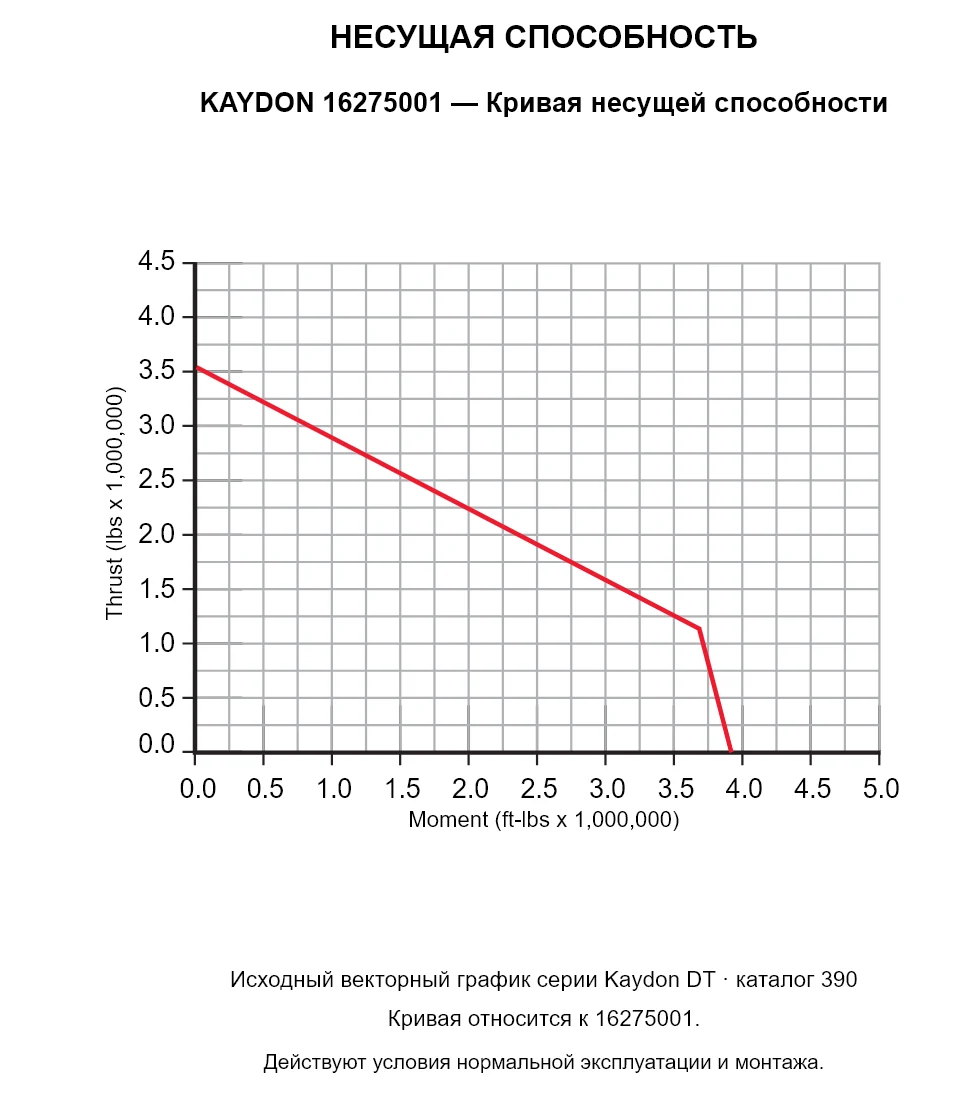

KAYDON 16275001 — Кривая несущей способности
