Drehverbindung als Ersatz für Kaydon 16280001

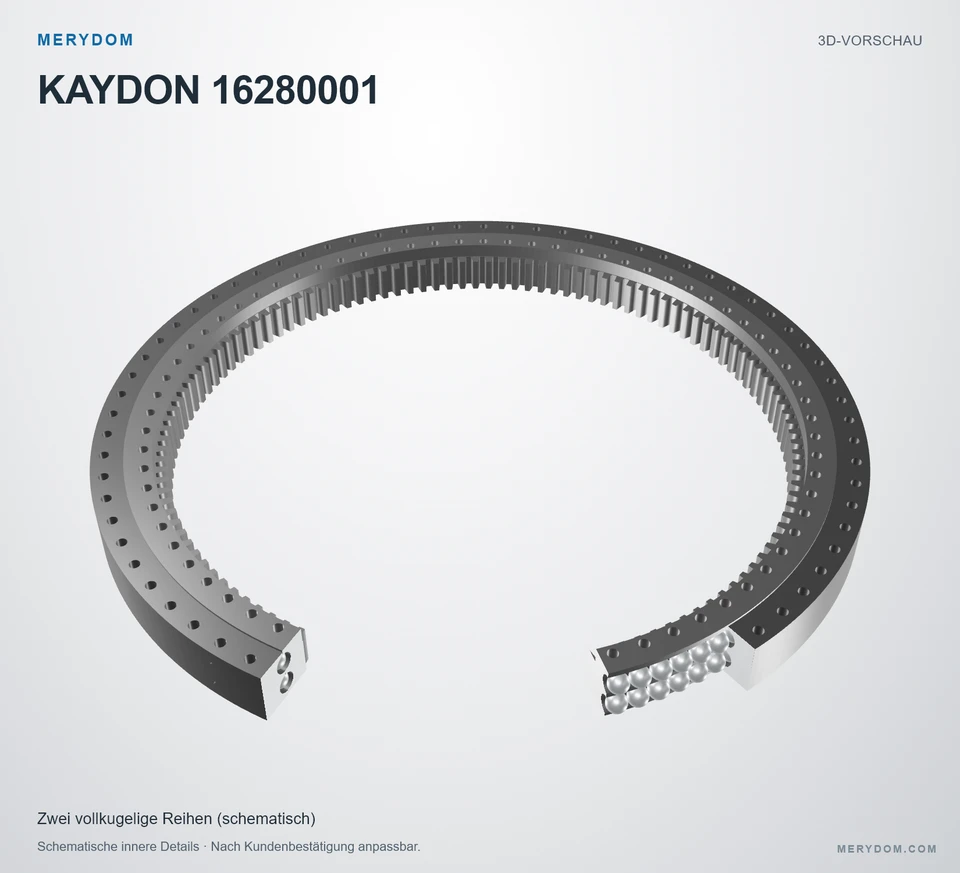

Name: MERYDOM Replacement for Kaydon 16280001 Slewing Bearing
Brand: MERYDOM
SKU: 16280001

Zurück zum Ersatzkatalog

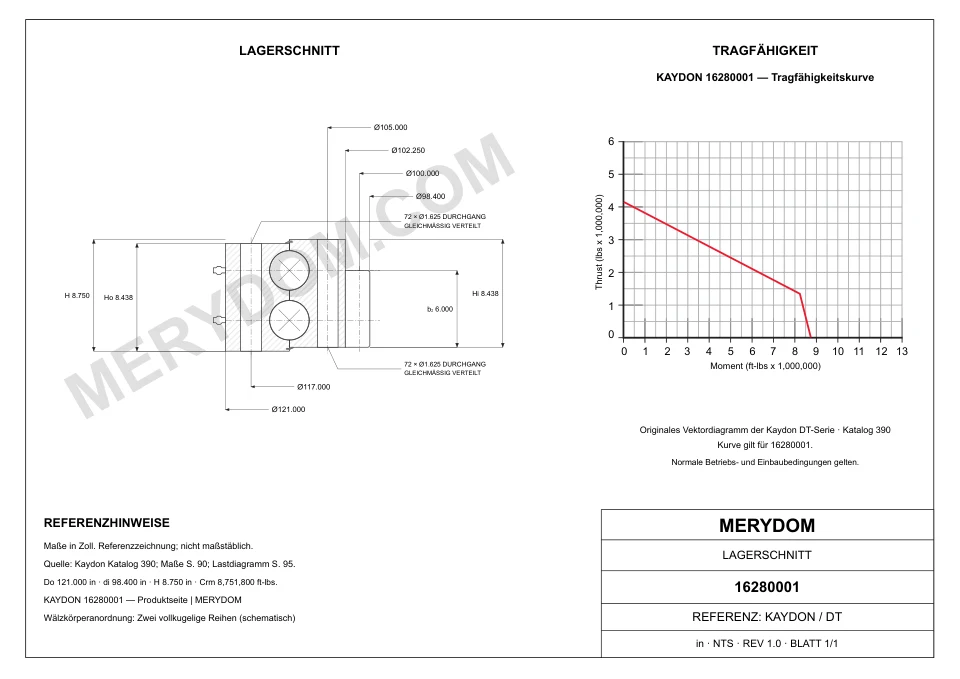

Kaydon Dt Series Innenverzahnt outline drawing — Dt Serie · Innenverzahnt outlineBild zum Vergrößern anklicken

MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKT

16280001

MERYDOM verifiziertStufe 3 · Technischer Prüfdatensatz

Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit Kaydon 16280001.

Verifizierte ProduktdatenVollständige Spezifikationen ansehen ↓

Overall OD (Do): 121.000 in
Overall ID (di): 98.400 in
Gesamthöhe: 8.750 in
Verzahnungsart: Innenverzahnt
Befestigungsbohrungen: 72 / 72 außen / innen
Lagerbauart: Achtpunkt-Kugellager

Werkssicherheit

Verifizierte Maßaustauschbarkeit
MERYDOM kontrollierte Werkstoffe
Werksdokumentation verfügbar

PRODUKTABMESSUNGEN

Veröffentlichte Abmessungen und Schnittstellen

Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.

Vollständige Spezifikationen ansehen ↓

Abmessungen

Gesamt-Außendurchmesser (Do): 121.000 inca. 3.073 mm
Gesamt-Innendurchmesser (di): 98.400 inca. 2.499 mm
Innendurchmesser des Innenringkörpers (dr): 102.250 inca. 2.597,2 mm
Gesamthöhe (H): 8.750 inca. 222,3 mm
Gesamtgewicht (G): 7440 lbca. 3.374,727 kg

Befestigung

Lochkreis Außenring (Lo): 117.000 inca. 2.972 mm
Lochkreis Innenring (Li): 105.000 inca. 2.667 mm

Verzahnung

Teilkreisdurchmesser der Verzahnung (D2): 100.000 inca. 2.540 mm
Diametralteilung (Pd): 1,25
Zähnezahl (z2): 125

MERYDOM VERIFIZIERTE SPEZIFIKATION

Spezifikationen der Ersatz-Drehverbindung Kaydon 16280001

MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.

MERYDOM werkseitig verifiziert · Kontrollierter Datensatz

Technischer Parameter	Verifizierter MERYDOM Produktwert
MERYDOM zertifiziertes Produkt
Produktmarke	MERYDOM
MERYDOM Modell	16280001
Zertifiziert austauschbar mit	Kaydon 16280001
Werksverifizierung	Stufe 3 · Technisch verifiziert
Geprüft von	MERYDOM Technikabteilung
Verifizierungsmetadaten	Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht.
Werkstoffe
Konfigurierbare Ringwerkstoffoptionen	42CrMo / 50Mn
Dichtungswerkstoff	NBR · Nitrilkautschuk
Konfigurierbare Distanzstückwerkstoffe	Technisches Nylon / Messing
Identifikation
Referenzmarke	Kaydon
Serie	Dt Serie
Referenzmodell	16280001
Maßsystem	ZollMetrischer Referenzwert daneben
Lagerkonstruktion	Achtpunkt-Kugellager
Verzahnungsart	Innenverzahnt
Abmessungen
Gesamt-Außendurchmesser (Do)	121.000 inca. 3.073 mm
Gesamt-Innendurchmesser (di)	98.400 inca. 2.499 mm
Gesamthöhe (H)	8.750 inca. 222,3 mm
Innendurchmesser des Innenringkörpers (dr)	102.250 inca. 2.597,2 mm
Lochkreis Außenring (Lo)	117.000 inca. 2.972 mm
Lochkreis Innenring (Li)	105.000 inca. 2.667 mm
Teilkreisdurchmesser der Verzahnung (D2)	100.000 inca. 2.540 mm
Gesamtgewicht (G)	7440 lbca. 3.374,727 kg
Tragzahlen
Maximale Zahnkraft (Fz)	106940 lbfca. 475,69 kN
Momententragzahl (Crm)	8751800 ft·lbfca. 11.865,85 kN·m
Befestigung
Schraubenbohrungen Außenring (no)	72 Bohrungen · 1.625
Schraubenbohrungen Innenring (ni)	72 Bohrungen · 1.625
Verzahnung
Teilungssystem	DP
Diametralteilung der Quelle (Pd)	1.25 DP
Äquivalentes Modul (derived reference only) (m)	20.32 mm
Zähnezahl (z2)	125

Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.

SERIEN-TRAGFÄHIGKEIT

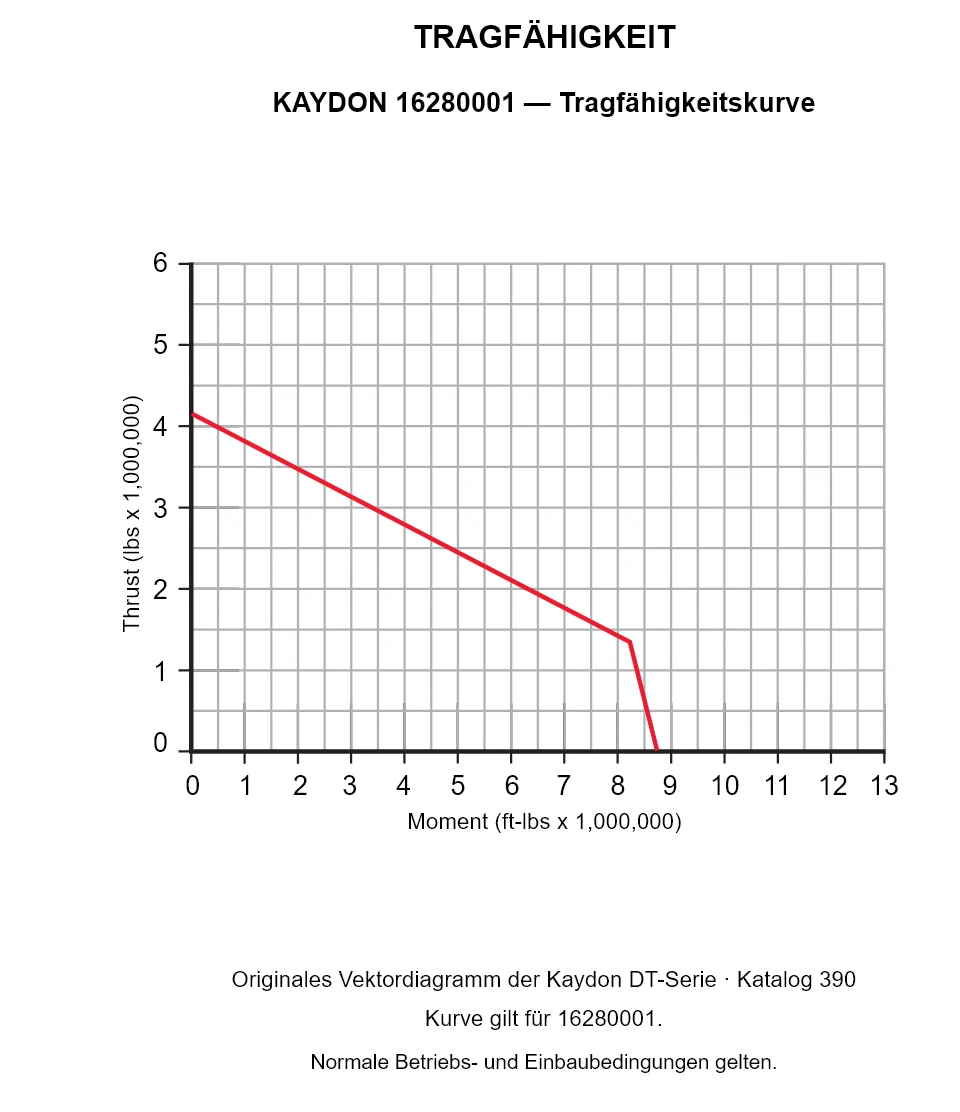

Traglastdiagramm der Serie Dt

Verwenden Sie die Modellbezeichnung in der Kataloglegende als erste Referenz für Moment- und Axialtragfähigkeit.

Technischer Auswahlhinweis

Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.

MERYDOM TECHNIK

MERYDOM Ersatz für Kaydon 16280001

Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.

Verifizierte Austauschbarkeit

Übereinstimmende Modellbezeichnung und Einbaumaße
Geprüfte Bohrungs- und Lochkreisschnittstellen
Verzahnung passend zur Referenzausführung

MERYDOM Ausführung

Konfigurierbare Ringwerkstoffoptionen 42CrMo oder 50Mn
Dichtungssystem aus NBR-Nitrilkautschuk
Konfigurierbare Distanzstückoptionen aus technischem Nylon oder Messing

Werksdokumentation

Technische Verifizierung durch die MERYDOM Technikabteilung
Verifizierungsnachweise werden im kontrollierten internen Datensatz geführt
Zeichnungsrevision und endgültiges Dokumentationspaket werden mit dem Angebot bestätigt

Anwendungsbestätigung

Auflageebenheit, Schraubengüte und Vorspannung bestätigen
Einwirkende Lasten, Lastzyklus und Schmierung prüfen
Temperatur-, Umgebungs- und Einbaubedingungen bestätigen

ZUGEHÖRIGE ZERTIFIZIERTE PRODUKTE

MERYDOM Modell	Verzahnung	OD × ID × H
16271001	Außenverzahnt	3,169.92 × 2,498.725 × 285.75 mm	Details ansehen →
16286001	Unverzahnt	3,327.4 × 2,895.6 × 203.2 mm	Details ansehen →
16279001	Innenverzahnt	2,778.125 × 2,214.118 × 236.525 mm	Details ansehen →
16270001	Außenverzahnt	2,615.997 × 2,137.004 × 183.007 mm	Details ansehen →

Unabhängige Ersatzprodukt-Verifizierung

MERYDOM ist Hersteller und verifizierende Stelle des auf dieser Seite dargestellten MERYDOM Produkts.
Marken und Modellnummern Dritter bleiben Eigentum der jeweiligen Inhaber und dienen ausschließlich zur Kennzeichnung der vorgesehenen Austauschreferenz.
MERYDOM ist ein unabhängiger Hersteller und weder mit dem genannten OEM verbunden noch von ihm unterstützt oder gesponsert.
Die Austauschbarkeitserklärung gilt für die übereinstimmende Modellbezeichnung und den veröffentlichten Prüfumfang; die Anwendungseignung hängt weiterhin von Lasten, Lastzyklus, Einbau, Schmierung und Betriebsumgebung ab.
Das freigegebene Angebot, die Fertigungszeichnung und die vertragliche technische Vereinbarung bestimmen das endgültig gelieferte Produkt.
