Drehverbindung als Ersatz für Kaydon 16270001

Name: MERYDOM Replacement for Kaydon 16270001 Slewing Bearing
Brand: MERYDOM
SKU: 16270001

Zurück zum Ersatzkatalog

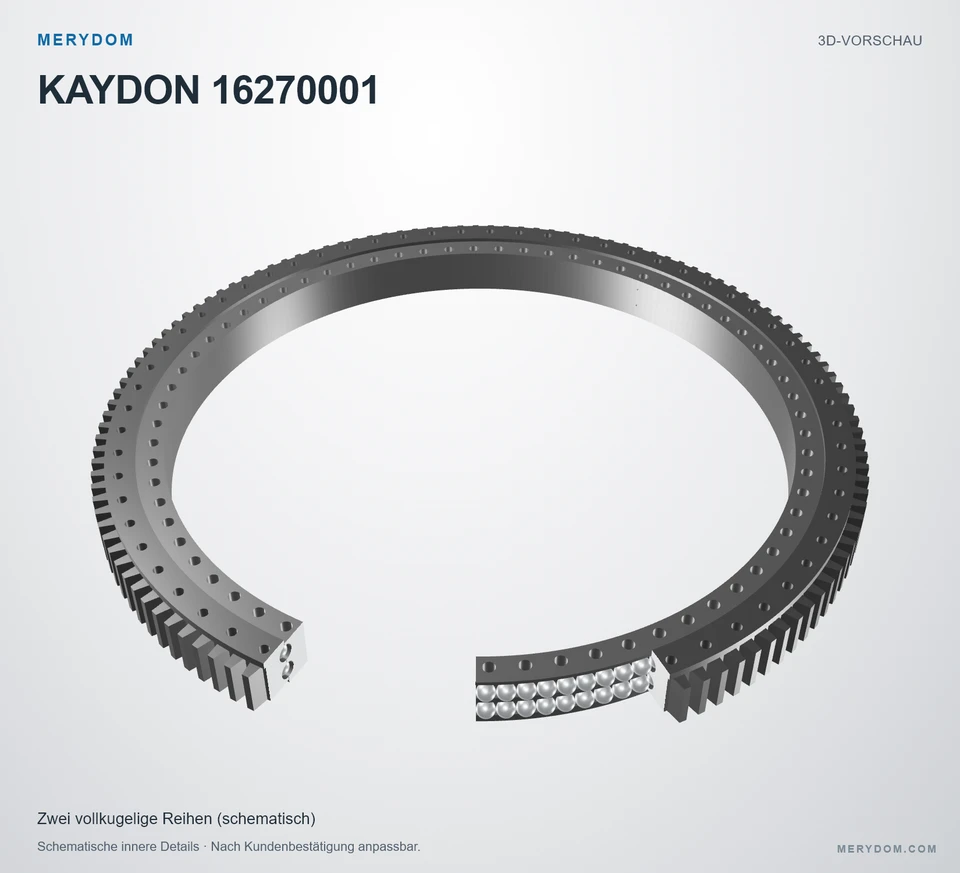

Kaydon Dt Series Außenverzahnt outline drawing — Dt Serie · Außenverzahnt outlineBild zum Vergrößern anklicken

MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKT

16270001

MERYDOM verifiziertStufe 3 · Technischer Prüfdatensatz

Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit Kaydon 16270001.

Verifizierte ProduktdatenVollständige Spezifikationen ansehen ↓

Overall OD (Do): 102.992 in
Overall ID (di): 84.134 in
Gesamthöhe: 7.205 in
Verzahnungsart: Außenverzahnt
Befestigungsbohrungen: 64 / 68 außen / innen
Lagerbauart: Achtpunkt-Kugellager

Werkssicherheit

Verifizierte Maßaustauschbarkeit
MERYDOM kontrollierte Werkstoffe
Werksdokumentation verfügbar

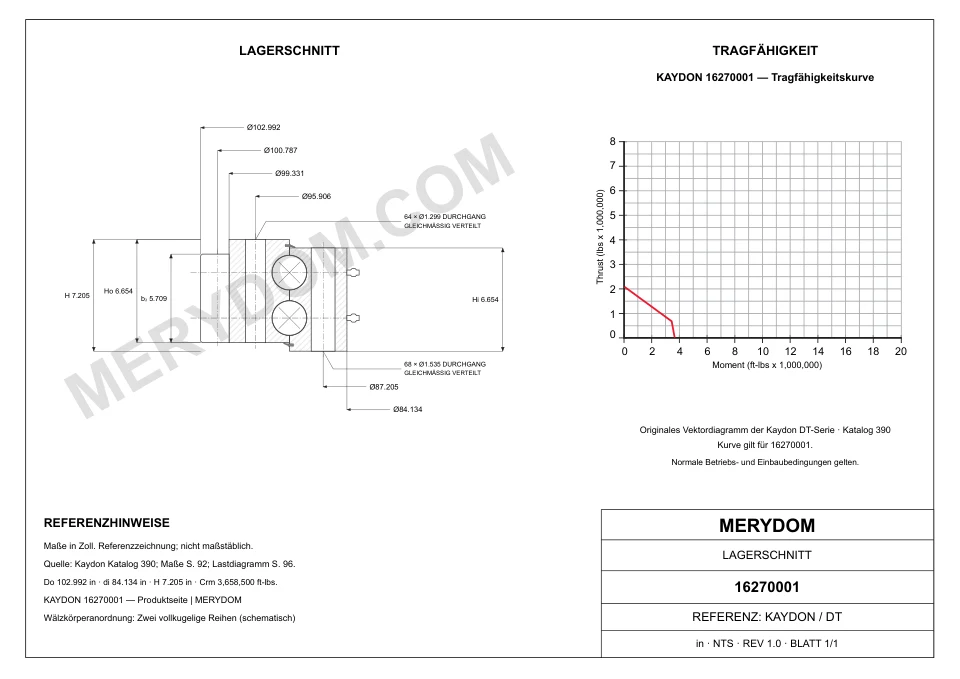

PRODUKTABMESSUNGEN

Veröffentlichte Abmessungen und Schnittstellen

Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.

Vollständige Spezifikationen ansehen ↓

Abmessungen

Gesamt-Außendurchmesser (Do): 102.992 inca. 2.616 mm
Gesamt-Innendurchmesser (di): 84.134 inca. 2.137 mm
Außendurchmesser des Außenringkörpers (Dr): 99.331 inca. 2.523,01 mm
Gesamthöhe (H): 7.205 inca. 183,01 mm
Gesamtgewicht (G): 3970 lbca. 1.800,762 kg

Befestigung

Lochkreis Außenring (Lo): 95.906 inca. 2.436,01 mm
Lochkreis Innenring (Li): 87.205 inca. 2.215,01 mm

Verzahnung

Teilkreisdurchmesser der Verzahnung (D2): 100.787 inca. 2.559,99 mm
Zähnezahl (z2): 128

MERYDOM VERIFIZIERTE SPEZIFIKATION

Spezifikationen der Ersatz-Drehverbindung Kaydon 16270001

MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.

MERYDOM werkseitig verifiziert · Kontrollierter Datensatz

Technischer Parameter	Verifizierter MERYDOM Produktwert
MERYDOM zertifiziertes Produkt
Produktmarke	MERYDOM
MERYDOM Modell	16270001
Zertifiziert austauschbar mit	Kaydon 16270001
Werksverifizierung	Stufe 3 · Technisch verifiziert
Geprüft von	MERYDOM Technikabteilung
Verifizierungsmetadaten	Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht.
Werkstoffe
Konfigurierbare Ringwerkstoffoptionen	42CrMo / 50Mn
Dichtungswerkstoff	NBR · Nitrilkautschuk
Konfigurierbare Distanzstückwerkstoffe	Technisches Nylon / Messing
Identifikation
Referenzmarke	Kaydon
Serie	Dt Serie
Referenzmodell	16270001
Maßsystem	ZollMetrischer Referenzwert daneben
Lagerkonstruktion	Achtpunkt-Kugellager
Verzahnungsart	Außenverzahnt
Abmessungen
Gesamt-Außendurchmesser (Do)	102.992 inca. 2.616 mm
Gesamt-Innendurchmesser (di)	84.134 inca. 2.137 mm
Gesamthöhe (H)	7.205 inca. 183,01 mm
Außendurchmesser des Außenringkörpers (Dr)	99.331 inca. 2.523,01 mm
Lochkreis Außenring (Lo)	95.906 inca. 2.436,01 mm
Lochkreis Innenring (Li)	87.205 inca. 2.215,01 mm
Teilkreisdurchmesser der Verzahnung (D2)	100.787 inca. 2.559,99 mm
Gesamtgewicht (G)	3970 lbca. 1.800,762 kg
Tragzahlen
Maximale Zahnkraft (Fz)	92060 lbfca. 409,5 kN
Momententragzahl (Crm)	3658500 ft·lbfca. 4.960,26 kN·m
Befestigung
Schraubenbohrungen Außenring (no)	64 Bohrungen · 1.299
Schraubenbohrungen Innenring (ni)	68 Bohrungen · 1.535
Verzahnung
Teilungssystem	MODULE
Source module (m)	Modul 20 (Quelle (20))
Zähnezahl (z2)	128

Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.

SERIEN-TRAGFÄHIGKEIT

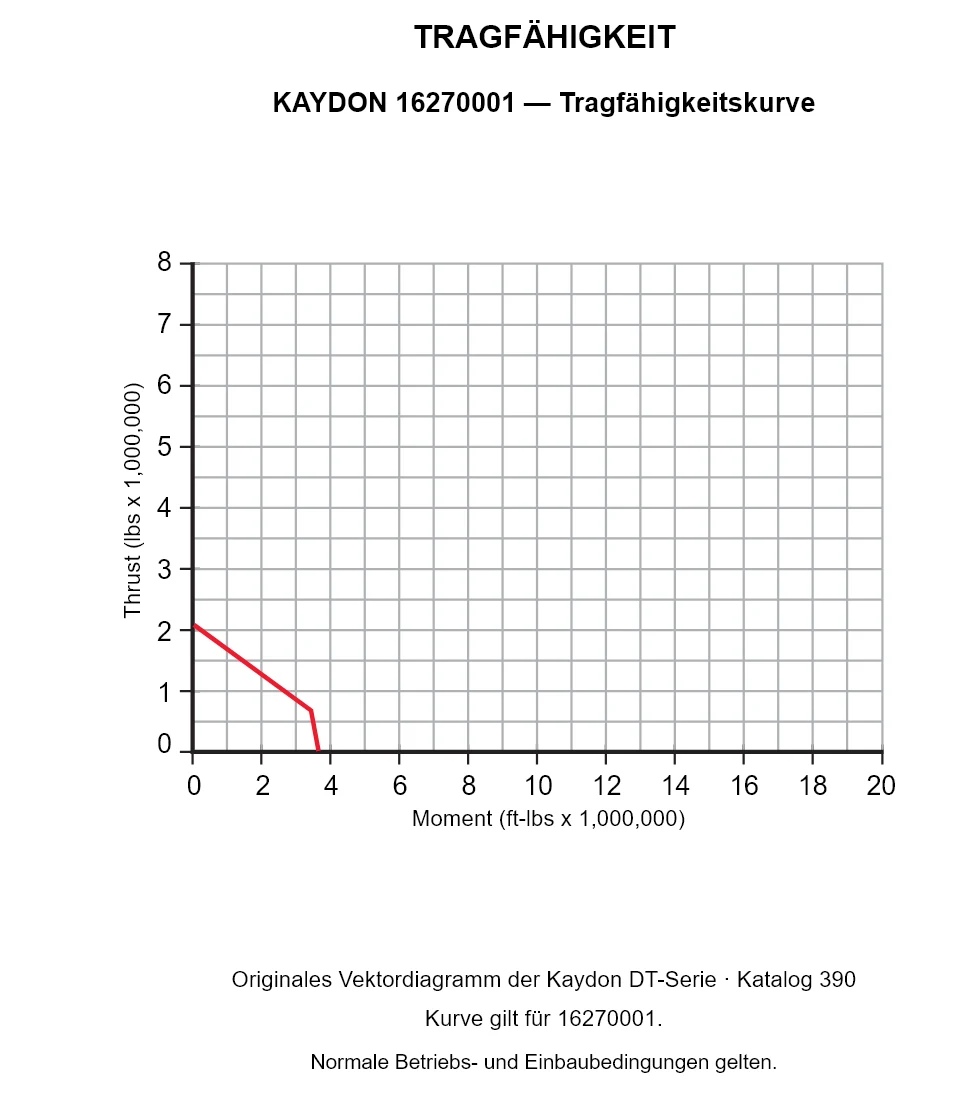

Traglastdiagramm der Serie Dt

Verwenden Sie die Modellbezeichnung in der Kataloglegende als erste Referenz für Moment- und Axialtragfähigkeit.

Technischer Auswahlhinweis

Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.

MERYDOM TECHNIK

MERYDOM Ersatz für Kaydon 16270001

Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.

Verifizierte Austauschbarkeit

Übereinstimmende Modellbezeichnung und Einbaumaße
Geprüfte Bohrungs- und Lochkreisschnittstellen
Verzahnung passend zur Referenzausführung

MERYDOM Ausführung

Konfigurierbare Ringwerkstoffoptionen 42CrMo oder 50Mn
Dichtungssystem aus NBR-Nitrilkautschuk
Konfigurierbare Distanzstückoptionen aus technischem Nylon oder Messing

Werksdokumentation

Technische Verifizierung durch die MERYDOM Technikabteilung
Verifizierungsnachweise werden im kontrollierten internen Datensatz geführt
Zeichnungsrevision und endgültiges Dokumentationspaket werden mit dem Angebot bestätigt

Anwendungsbestätigung

Auflageebenheit, Schraubengüte und Vorspannung bestätigen
Einwirkende Lasten, Lastzyklus und Schmierung prüfen
Temperatur-, Umgebungs- und Einbaubedingungen bestätigen

ZUGEHÖRIGE ZERTIFIZIERTE PRODUKTE

MERYDOM Modell	Verzahnung	OD × ID × H
16279001	Innenverzahnt	2,778.125 × 2,214.118 × 236.525 mm	Details ansehen →
16269001	Außenverzahnt	2,406.447 × 1,835.15 × 231.775 mm	Details ansehen →
16278001	Innenverzahnt	2,391.994 × 1,956.003 × 181 mm	Details ansehen →
16268001	Außenverzahnt	2,265.197 × 1,813.56 × 180.086 mm	Details ansehen →

Unabhängige Ersatzprodukt-Verifizierung

MERYDOM ist Hersteller und verifizierende Stelle des auf dieser Seite dargestellten MERYDOM Produkts.
Marken und Modellnummern Dritter bleiben Eigentum der jeweiligen Inhaber und dienen ausschließlich zur Kennzeichnung der vorgesehenen Austauschreferenz.
MERYDOM ist ein unabhängiger Hersteller und weder mit dem genannten OEM verbunden noch von ihm unterstützt oder gesponsert.
Die Austauschbarkeitserklärung gilt für die übereinstimmende Modellbezeichnung und den veröffentlichten Prüfumfang; die Anwendungseignung hängt weiterhin von Lasten, Lastzyklus, Einbau, Schmierung und Betriebsumgebung ab.
Das freigegebene Angebot, die Fertigungszeichnung und die vertragliche technische Vereinbarung bestimmen das endgültig gelieferte Produkt.
