Drehverbindung als Ersatz für Kaydon 16268001

Name: MERYDOM Replacement for Kaydon 16268001 Slewing Bearing
Brand: MERYDOM
SKU: 16268001

Zurück zum Ersatzkatalog

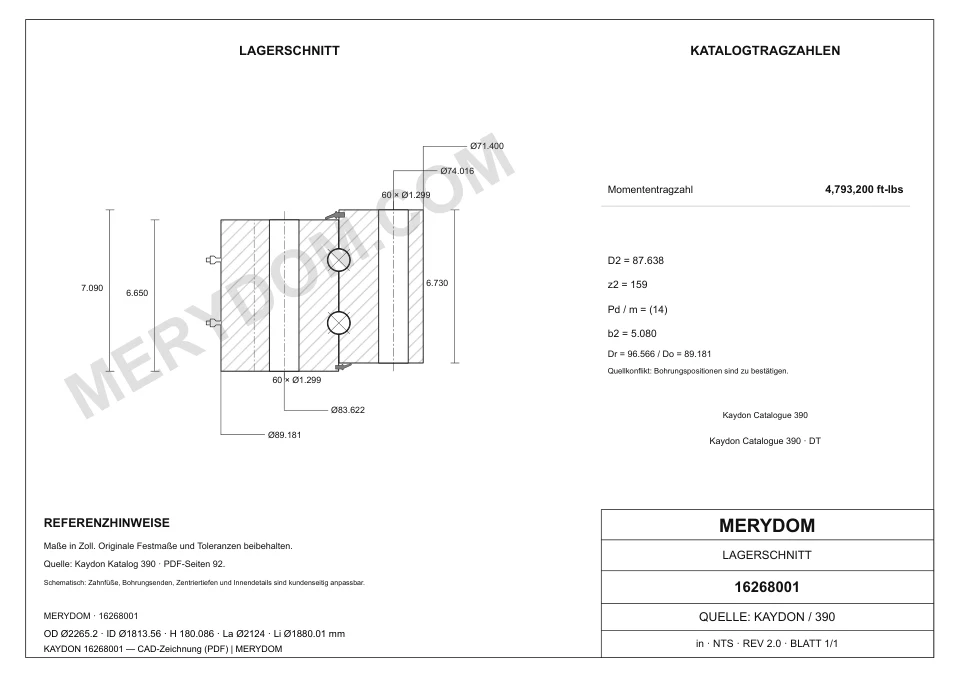

Kaydon Dt Series Außenverzahnt outline drawing — Dt Serie · Außenverzahnt outlineBild zum Vergrößern anklicken

MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKT

16268001

MERYDOM verifiziertStufe 3 · Technischer Prüfdatensatz

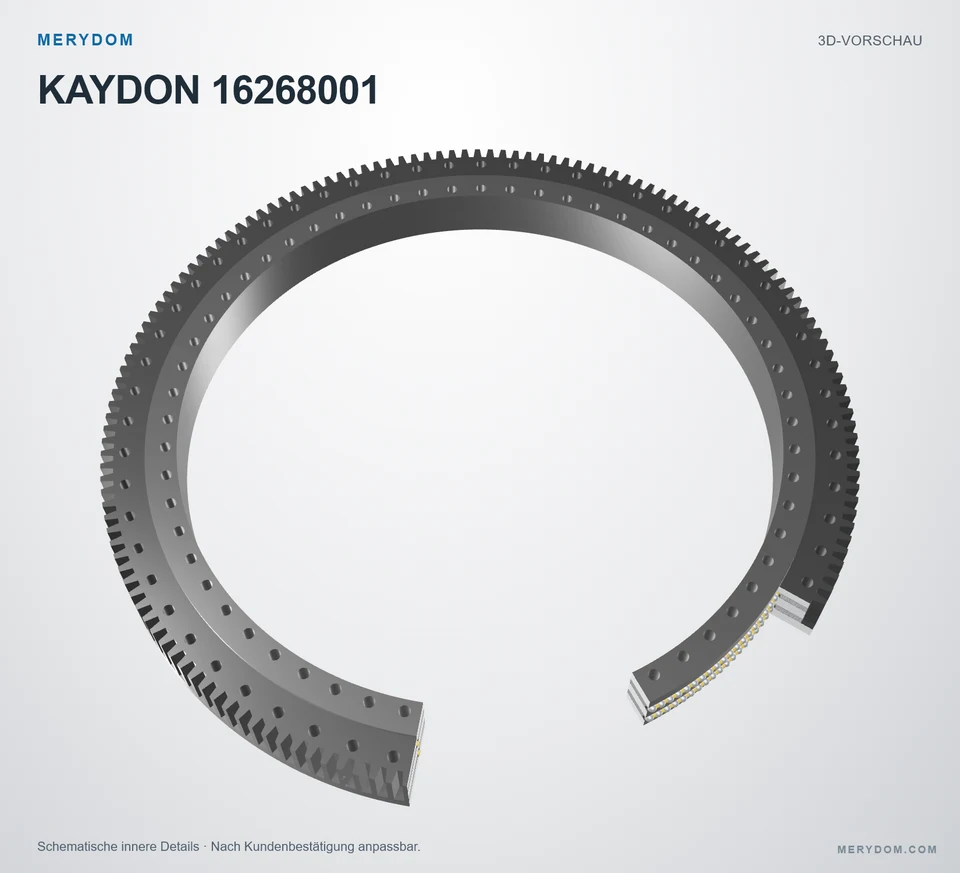

Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit Kaydon 16268001.

Verifizierte ProduktdatenVollständige Spezifikationen ansehen ↓

Overall OD (Do): 89.181 in
Overall ID (di): 71.400 in
Gesamthöhe: 7.090 in
Verzahnungsart: Außenverzahnt
Befestigungsbohrungen: 60 / 60 außen / innen
Lagerbauart: Achtpunkt-Kugellager

Werkssicherheit

Verifizierte Maßaustauschbarkeit
MERYDOM kontrollierte Werkstoffe
Werksdokumentation verfügbar

PRODUKTABMESSUNGEN

Veröffentlichte Abmessungen und Schnittstellen

Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.

Vollständige Spezifikationen ansehen ↓

Abmessungen

Gesamt-Außendurchmesser (Do): 89.181 inca. 2.265,2 mm
Gesamt-Innendurchmesser (di): 71.400 inca. 1.814 mm
Außendurchmesser des Außenringkörpers (Dr): 96.566 inca. 2.452,78 mm
Gesamthöhe (H): 7.090 inca. 180,1 mm
Gesamtgewicht (G): 3360 lbca. 1.524,07 kg

Befestigung

Lochkreis Außenring (Lo): 83.622 inca. 2.124 mm
Lochkreis Innenring (Li): 74.016 inca. 1.880,01 mm

Verzahnung

Teilkreisdurchmesser der Verzahnung (D2): 87.638 inca. 2.226,01 mm
Zähnezahl (z2): 159

MERYDOM VERIFIZIERTE SPEZIFIKATION

Spezifikationen der Ersatz-Drehverbindung Kaydon 16268001

MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.

MERYDOM werkseitig verifiziert · Kontrollierter Datensatz

Technischer Parameter	Verifizierter MERYDOM Produktwert
MERYDOM zertifiziertes Produkt
Produktmarke	MERYDOM
MERYDOM Modell	16268001
Zertifiziert austauschbar mit	Kaydon 16268001
Werksverifizierung	Stufe 3 · Technisch verifiziert
Geprüft von	MERYDOM Technikabteilung
Verifizierungsmetadaten	Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht.
Werkstoffe
Konfigurierbare Ringwerkstoffoptionen	42CrMo / 50Mn
Dichtungswerkstoff	NBR · Nitrilkautschuk
Konfigurierbare Distanzstückwerkstoffe	Technisches Nylon / Messing
Identifikation
Referenzmarke	Kaydon
Serie	Dt Serie
Referenzmodell	16268001
Maßsystem	ZollMetrischer Referenzwert daneben
Lagerkonstruktion	Achtpunkt-Kugellager
Verzahnungsart	Außenverzahnt
Abmessungen
Gesamt-Außendurchmesser (Do)	89.181 inca. 2.265,2 mm
Gesamt-Innendurchmesser (di)	71.400 inca. 1.814 mm
Gesamthöhe (H)	7.090 inca. 180,1 mm
Außendurchmesser des Außenringkörpers (Dr)	96.566 inca. 2.452,78 mm
Lochkreis Außenring (Lo)	83.622 inca. 2.124 mm
Lochkreis Innenring (Li)	74.016 inca. 1.880,01 mm
Teilkreisdurchmesser der Verzahnung (D2)	87.638 inca. 2.226,01 mm
Gesamtgewicht (G)	3360 lbca. 1.524,07 kg
Tragzahlen
Maximale Zahnkraft (Fz)	53760 lbfca. 239,14 kN
Momententragzahl (Crm)	4793200 ft·lbfca. 6.498,71 kN·m
Befestigung
Schraubenbohrungen Außenring (no)	60 Bohrungen · 1.299
Schraubenbohrungen Innenring (ni)	60 Bohrungen · 1.299
Verzahnung
Teilungssystem	MODULE
Source module (m)	Modul 14 (Quelle (14))
Zähnezahl (z2)	159

Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.

SERIEN-TRAGFÄHIGKEIT

Traglastdiagramm der Serie Dt

Verwenden Sie die Modellbezeichnung in der Kataloglegende als erste Referenz für Moment- und Axialtragfähigkeit.

Technischer Auswahlhinweis

Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.

MERYDOM TECHNIK

MERYDOM Ersatz für Kaydon 16268001

Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.

Verifizierte Austauschbarkeit

Übereinstimmende Modellbezeichnung und Einbaumaße
Geprüfte Bohrungs- und Lochkreisschnittstellen
Verzahnung passend zur Referenzausführung

MERYDOM Ausführung

Konfigurierbare Ringwerkstoffoptionen 42CrMo oder 50Mn
Dichtungssystem aus NBR-Nitrilkautschuk
Konfigurierbare Distanzstückoptionen aus technischem Nylon oder Messing

Werksdokumentation

Technische Verifizierung durch die MERYDOM Technikabteilung
Verifizierungsnachweise werden im kontrollierten internen Datensatz geführt
Zeichnungsrevision und endgültiges Dokumentationspaket werden mit dem Angebot bestätigt

Anwendungsbestätigung

Auflageebenheit, Schraubengüte und Vorspannung bestätigen
Einwirkende Lasten, Lastzyklus und Schmierung prüfen
Temperatur-, Umgebungs- und Einbaubedingungen bestätigen

ZUGEHÖRIGE ZERTIFIZIERTE PRODUKTE

MERYDOM Modell	Verzahnung	OD × ID × H
16278001	Innenverzahnt	2,391.994 × 1,956.003 × 181 mm	Details ansehen →
16269001	Außenverzahnt	2,406.447 × 1,835.15 × 231.775 mm	Details ansehen →
16277001	Innenverzahnt	2,080.006 × 1,657.299 × 142.011 mm	Details ansehen →
16285001	Unverzahnt	1,924.05 × 1,517.65 × 222.25 mm	Details ansehen →

Unabhängige Ersatzprodukt-Verifizierung

MERYDOM ist Hersteller und verifizierende Stelle des auf dieser Seite dargestellten MERYDOM Produkts.
Marken und Modellnummern Dritter bleiben Eigentum der jeweiligen Inhaber und dienen ausschließlich zur Kennzeichnung der vorgesehenen Austauschreferenz.
MERYDOM ist ein unabhängiger Hersteller und weder mit dem genannten OEM verbunden noch von ihm unterstützt oder gesponsert.
Die Austauschbarkeitserklärung gilt für die übereinstimmende Modellbezeichnung und den veröffentlichten Prüfumfang; die Anwendungseignung hängt weiterhin von Lasten, Lastzyklus, Einbau, Schmierung und Betriebsumgebung ab.
Das freigegebene Angebot, die Fertigungszeichnung und die vertragliche technische Vereinbarung bestimmen das endgültig gelieferte Produkt.
