Drehverbindung als Ersatz für Kaydon 16277001

Name: MERYDOM Replacement for Kaydon 16277001 Slewing Bearing
Brand: MERYDOM
SKU: 16277001

Zurück zum Ersatzkatalog

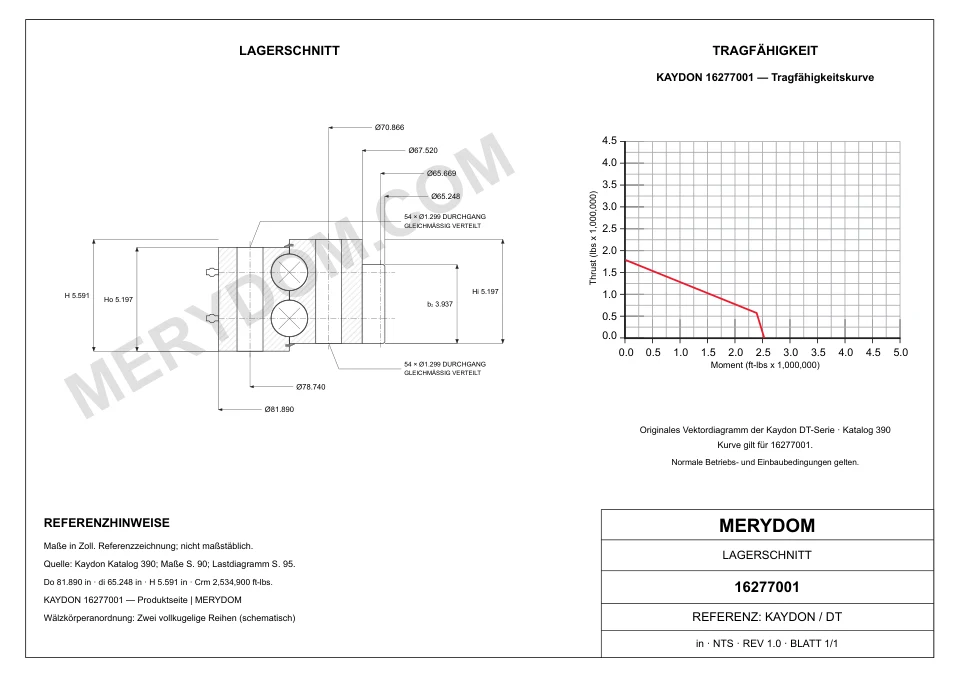

Kaydon Dt Series Innenverzahnt outline drawing — Dt Serie · Innenverzahnt outlineBild zum Vergrößern anklicken

MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKT

16277001

MERYDOM verifiziertStufe 3 · Technischer Prüfdatensatz

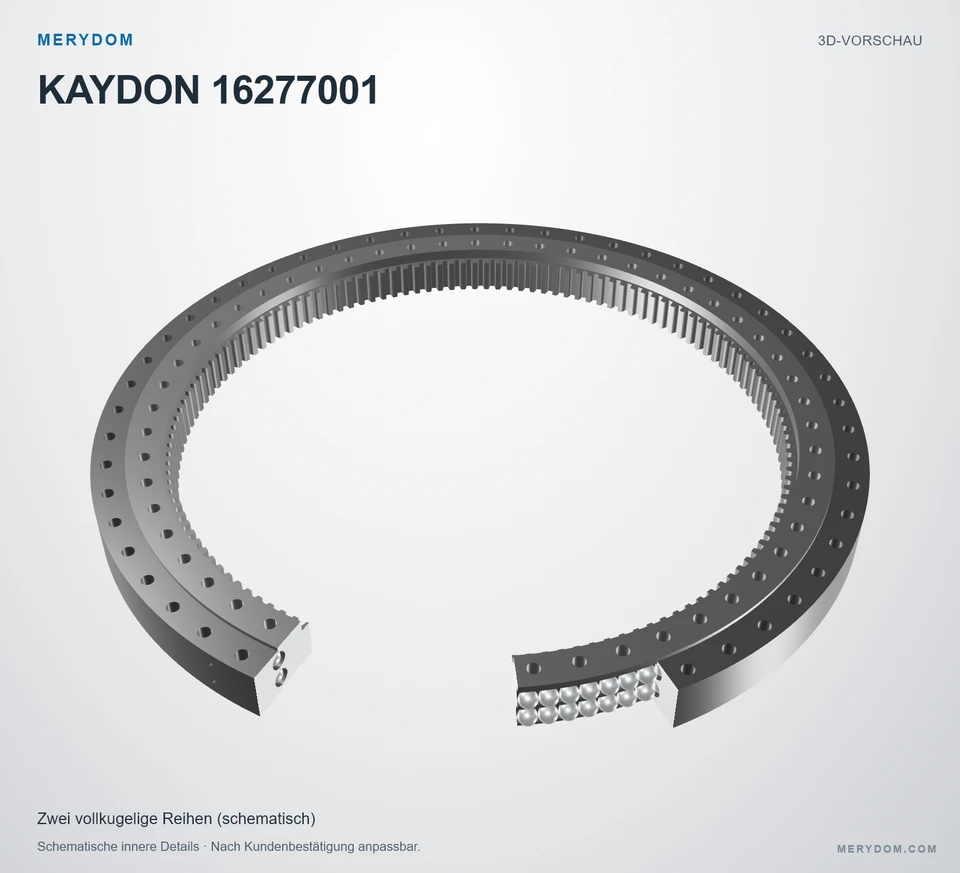

Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit Kaydon 16277001.

Verifizierte ProduktdatenVollständige Spezifikationen ansehen ↓

Overall OD (Do): 81.890 in
Overall ID (di): 65.248 in
Gesamthöhe: 5.591 in
Verzahnungsart: Innenverzahnt
Befestigungsbohrungen: 54 / 54 außen / innen
Lagerbauart: Achtpunkt-Kugellager

Werkssicherheit

Verifizierte Maßaustauschbarkeit
MERYDOM kontrollierte Werkstoffe
Werksdokumentation verfügbar

PRODUKTABMESSUNGEN

Veröffentlichte Abmessungen und Schnittstellen

Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.

Vollständige Spezifikationen ansehen ↓

Abmessungen

Gesamt-Außendurchmesser (Do): 81.890 inca. 2.080 mm
Gesamt-Innendurchmesser (di): 65.248 inca. 1.657,3 mm
Innendurchmesser des Innenringkörpers (dr): 67.520 inca. 1.715 mm
Gesamthöhe (H): 5.591 inca. 142,01 mm
Gesamtgewicht (G): 2460 lbca. 1.115,837 kg

Befestigung

Lochkreis Außenring (Lo): 78.740 inca. 2.000 mm
Lochkreis Innenring (Li): 70.866 inca. 1.800 mm

Verzahnung

Teilkreisdurchmesser der Verzahnung (D2): 65.669 inca. 1.667,99 mm
Zähnezahl (z2): 139

MERYDOM VERIFIZIERTE SPEZIFIKATION

Spezifikationen der Ersatz-Drehverbindung Kaydon 16277001

MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.

MERYDOM werkseitig verifiziert · Kontrollierter Datensatz

Technischer Parameter	Verifizierter MERYDOM Produktwert
MERYDOM zertifiziertes Produkt
Produktmarke	MERYDOM
MERYDOM Modell	16277001
Zertifiziert austauschbar mit	Kaydon 16277001
Werksverifizierung	Stufe 3 · Technisch verifiziert
Geprüft von	MERYDOM Technikabteilung
Verifizierungsmetadaten	Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht.
Werkstoffe
Konfigurierbare Ringwerkstoffoptionen	42CrMo / 50Mn
Dichtungswerkstoff	NBR · Nitrilkautschuk
Konfigurierbare Distanzstückwerkstoffe	Technisches Nylon / Messing
Identifikation
Referenzmarke	Kaydon
Serie	Dt Serie
Referenzmodell	16277001
Maßsystem	ZollMetrischer Referenzwert daneben
Lagerkonstruktion	Achtpunkt-Kugellager
Verzahnungsart	Innenverzahnt
Abmessungen
Gesamt-Außendurchmesser (Do)	81.890 inca. 2.080 mm
Gesamt-Innendurchmesser (di)	65.248 inca. 1.657,3 mm
Gesamthöhe (H)	5.591 inca. 142,01 mm
Innendurchmesser des Innenringkörpers (dr)	67.520 inca. 1.715 mm
Lochkreis Außenring (Lo)	78.740 inca. 2.000 mm
Lochkreis Innenring (Li)	70.866 inca. 1.800 mm
Teilkreisdurchmesser der Verzahnung (D2)	65.669 inca. 1.667,99 mm
Gesamtgewicht (G)	2460 lbca. 1.115,837 kg
Tragzahlen
Maximale Zahnkraft (Fz)	41140 lbfca. 183 kN
Momententragzahl (Crm)	2534900 ft·lbfca. 3.436,86 kN·m
Befestigung
Schraubenbohrungen Außenring (no)	54 Bohrungen · 1.299
Schraubenbohrungen Innenring (ni)	54 Bohrungen · 1.299
Verzahnung
Teilungssystem	MODULE
Source module (m)	Modul 12 (Quelle (12))
Zähnezahl (z2)	139

Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.

SERIEN-TRAGFÄHIGKEIT

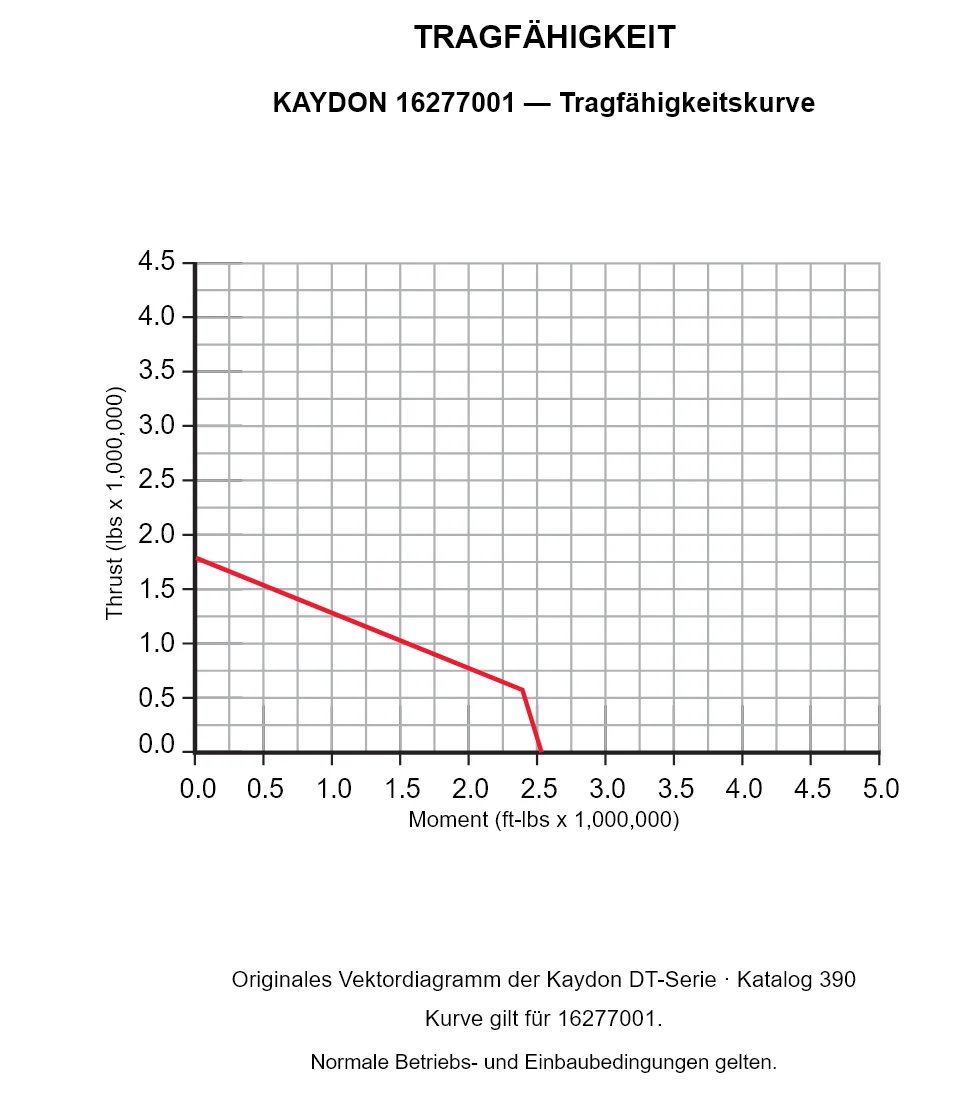

Traglastdiagramm der Serie Dt

Verwenden Sie die Modellbezeichnung in der Kataloglegende als erste Referenz für Moment- und Axialtragfähigkeit.

Technischer Auswahlhinweis

Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.

MERYDOM TECHNIK

MERYDOM Ersatz für Kaydon 16277001

Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.

Verifizierte Austauschbarkeit

Übereinstimmende Modellbezeichnung und Einbaumaße
Geprüfte Bohrungs- und Lochkreisschnittstellen
Verzahnung passend zur Referenzausführung

MERYDOM Ausführung

Konfigurierbare Ringwerkstoffoptionen 42CrMo oder 50Mn
Dichtungssystem aus NBR-Nitrilkautschuk
Konfigurierbare Distanzstückoptionen aus technischem Nylon oder Messing

Werksdokumentation

Technische Verifizierung durch die MERYDOM Technikabteilung
Verifizierungsnachweise werden im kontrollierten internen Datensatz geführt
Zeichnungsrevision und endgültiges Dokumentationspaket werden mit dem Angebot bestätigt

Anwendungsbestätigung

Auflageebenheit, Schraubengüte und Vorspannung bestätigen
Einwirkende Lasten, Lastzyklus und Schmierung prüfen
Temperatur-, Umgebungs- und Einbaubedingungen bestätigen

ZUGEHÖRIGE ZERTIFIZIERTE PRODUKTE

MERYDOM Modell	Verzahnung	OD × ID × H
16285001	Unverzahnt	1,924.05 × 1,517.65 × 222.25 mm	Details ansehen →
16267001	Außenverzahnt	1,915.008 × 1,485.9 × 155.194 mm	Details ansehen →
16268001	Außenverzahnt	2,265.197 × 1,813.56 × 180.086 mm	Details ansehen →
16276001	Innenverzahnt	1,790.7 × 1,275.08 × 219.075 mm	Details ansehen →
