Intercambiabilidad verificada
- Designación de modelo y envolvente de instalación coincidentes
- Interfaces de orificios y círculos de pernos revisadas
- Engranaje adaptado a la configuración de referencia

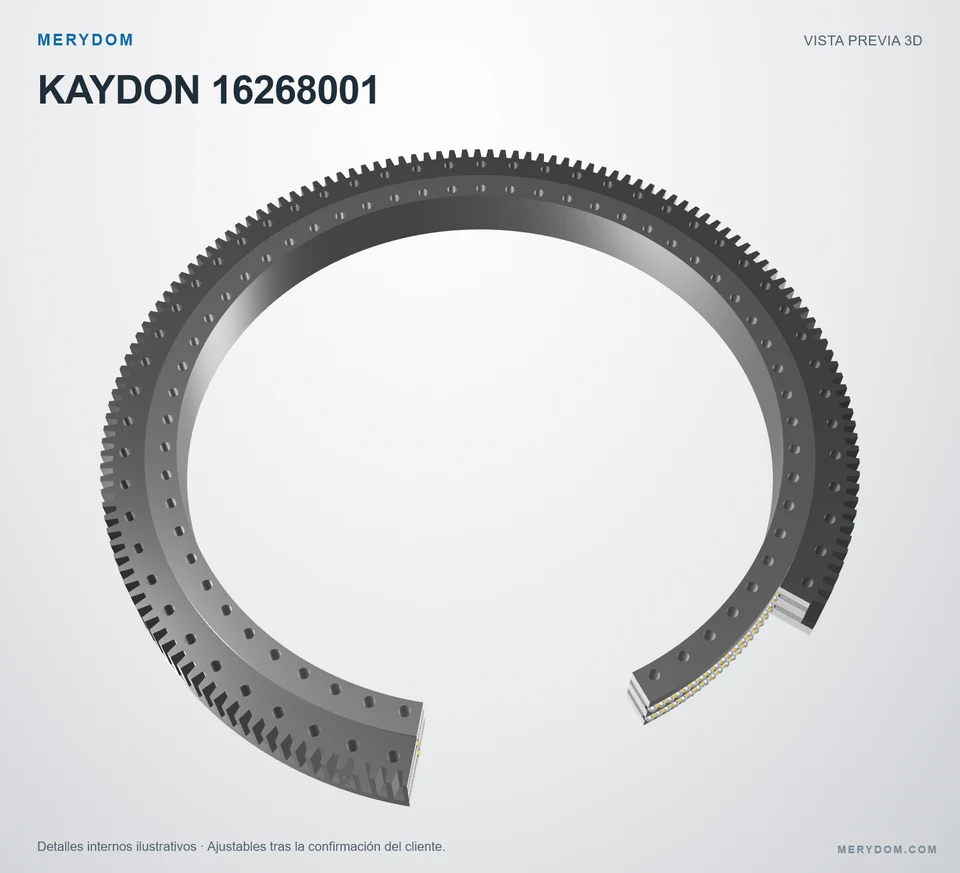

Rodamiento de giro de sustitución para Kaydon 16268001
Verificado de nivel 3Rodamiento de giro fabricado por MERYDOM y verificado para intercambiar con Kaydon 16268001. Este rodamiento MERYDOM se ha revisado frente a la envolvente, las interfaces de montaje, el engranaje y la especificación de materiales publicados para uso como reemplazo.
Modelo de referencia: Kaydon 16268001. Serie: Dt. Estructura del rodamiento: Bolas de contacto de ocho puntos. Disposición del engranaje: Engranaje externo.
MARCA MERYDOM · SUSTITUCIÓN CERTIFICADADatos certificados del productoVer especificaciones completas ↓ Garantía de fábrica
16268001
Verificado por MERYDOMNivel 3 · Registro de verificación técnicaRodamiento de giro fabricado por MERYDOM y verificado para intercambiar con Kaydon 16268001.
- Overall OD (Do)
- 89.181 in
- Overall ID (di)
- 71.400 in
- Altura total
- 7.090 in
- Disposición del engranaje
- Engranaje externo
- Orificios de montaje
- 60 / 60 exterior / interior
- Diseño del rodamiento
- Bolas de contacto de ocho puntos
- Intercambio dimensional verificado
- Materiales controlados por MERYDOM
- Documentación de fábrica disponible
DIMENSIONES DEL PRODUCTO
Ver especificaciones completas ↓Dimensiones e interfaces publicadas
Aquí se muestran todas las dimensiones, interfaces de montaje y valores de engranaje disponibles en la unidad original publicada.

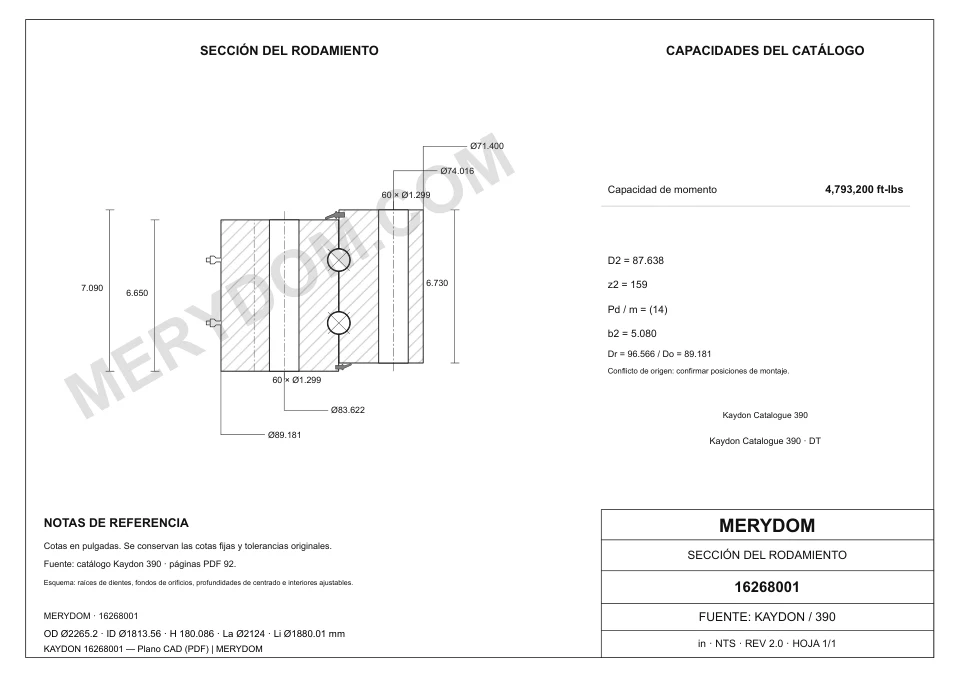

Dimensiones
- Diámetro exterior total (Do)
- 89.181 inaproximadamente 2.265,2 mm
- Diámetro interior total (di)
- 71.400 inaproximadamente 1.814 mm
- Diámetro exterior del cuerpo del anillo exterior (Dr)
- 96.566 inaproximadamente 2.452,78 mm
- Altura total (H)
- 7.090 inaproximadamente 180,1 mm
- Peso del conjunto (G)
- 3360 lbaproximadamente 1.524,07 kg
Montaje
- Círculo de pernos del anillo exterior (Lo)
- 83.622 inaproximadamente 2.124 mm
- Círculo de pernos del anillo interior (Li)
- 74.016 inaproximadamente 1.880,01 mm
Engranaje
- Diámetro primitivo del engranaje (D2)
- 87.638 inaproximadamente 2.226,01 mm
- Número de dientes (z2)
- 159
ESPECIFICACIÓN CERTIFICADA MERYDOM
Verificado en fábrica por MERYDOM · Registro controladoEspecificaciones del rodamiento de giro Kaydon 16268001
Identidad del producto MERYDOM, certificación, materiales y datos dimensionales de la sustitución certificada.
| Parámetro técnico | Valor certificado del producto MERYDOM |
|---|---|
| Producto certificado MERYDOM | |
| Marca del producto | MERYDOM |
| Modelo MERYDOM | 16268001 |
| Certificado intercambiable con | Kaydon 16268001 |
| Verificación de fábrica | Nivel 3 · Verificado por ingeniería |
| Revisado por | Departamento de Ingeniería de MERYDOM |
| Metadatos de verificación | Registro interno controlado; no se publican la fecha ni la revisión del plano. |
| Materiales | |
| Opciones configurables de material de anillos | 42CrMo / 50Mn |
| Material de la junta | NBR · Caucho nitrilo |
| Opciones configurables de material del separador | Nailon técnico / Latón |
| Identificación | |
| Marca de referencia | Kaydon |
| Serie | Dt Serie |
| Modelo de referencia | 16268001 |
| Sistema de medición | PulgadasLa referencia métrica se muestra al lado |
| Estructura del rodamiento | Bolas de contacto de ocho puntos |
| Disposición del engranaje | Engranaje externo |
| Dimensiones | |
| Diámetro exterior total (Do) | 89.181 inaproximadamente 2.265,2 mm |
| Diámetro interior total (di) | 71.400 inaproximadamente 1.814 mm |
| Altura total (H) | 7.090 inaproximadamente 180,1 mm |
| Diámetro exterior del cuerpo del anillo exterior (Dr) | 96.566 inaproximadamente 2.452,78 mm |
| Círculo de pernos del anillo exterior (Lo) | 83.622 inaproximadamente 2.124 mm |
| Círculo de pernos del anillo interior (Li) | 74.016 inaproximadamente 1.880,01 mm |
| Diámetro primitivo del engranaje (D2) | 87.638 inaproximadamente 2.226,01 mm |
| Peso del conjunto (G) | 3360 lbaproximadamente 1.524,07 kg |
| Capacidades | |
| Carga máxima por diente (Fz) | 53760 lbfaproximadamente 239,14 kN |
| Capacidad de carga de momento (Crm) | 4793200 ft·lbfaproximadamente 6.498,71 kN·m |
| Montaje | |
| Orificios de pernos del anillo exterior (no) | 60 orificios · 1.299 |
| Orificios de pernos del anillo interior (ni) | 60 orificios · 1.299 |
| Engranaje | |
| Sistema de paso | MODULE |
| Source module (m) | Módulo 14 (origen (14)) |
| Número de dientes (z2) | 159 |
Nivel 3 · Verificado por Ingeniería MERYDOMRevisado por Departamento de Ingeniería de MERYDOM. No se publican la fecha de evidencia ni la revisión del plano.
CAPACIDAD DE CARGA DE LA SERIE
Gráfico de capacidad de carga de la serie Dt
Utilice la designación del modelo en la leyenda del catálogo como referencia inicial de capacidad de momento y empuje.
Nota de selección técnica
Este gráfico sirve para una selección preliminar. La aprobación final de MERYDOM también debe considerar rigidez de montaje, capacidad de pernos, ciclo de trabajo, lubricación y condiciones de servicio.
INGENIERÍA MERYDOM
Reemplazo MERYDOM para Kaydon 16268001
Este rodamiento MERYDOM se ha revisado frente a la envolvente, las interfaces de montaje, el engranaje y la especificación de materiales publicados para uso como reemplazo.
Construcción MERYDOM
- Opciones configurables de material de anillos 42CrMo o 50Mn
- Sistema de sellado de caucho nitrilo NBR
- Opciones configurables de separadores de nailon técnico o latón
Documentación de fábrica
- Verificación por el Departamento de Ingeniería de MERYDOM
- La evidencia de verificación se mantiene en el registro interno controlado
- La revisión del plano y el paquete final de documentación se confirman con la cotización
Confirmación de la aplicación
- Confirmar planitud del apoyo, clase y precarga de pernos
- Verificar cargas aplicadas, ciclo de trabajo y lubricación
- Confirmar temperatura, entorno y condiciones de instalación
AVISO LEGAL Y TÉCNICO
Certificación independiente del reemplazo
- MERYDOM es el fabricante y la parte certificadora del producto MERYDOM mostrado en esta página.
- Las marcas y modelos de terceros pertenecen a sus respectivos propietarios y se utilizan únicamente para identificar la referencia de intercambio prevista.
- MERYDOM es un fabricante independiente y no está afiliado, respaldado ni patrocinado por el OEM indicado.
- La declaración de intercambiabilidad se aplica a la designación coincidente y al alcance de verificación publicado; la idoneidad depende de cargas, ciclo, instalación, lubricación y entorno.
- La oferta aprobada, el plano de fabricación y el acuerdo técnico contractual rigen el producto suministrado final.
