Verifizierte Austauschbarkeit
- Übereinstimmende Modellbezeichnung und Einbaumaße
- Geprüfte Bohrungs- und Lochkreisschnittstellen
- Verzahnung passend zur Referenzausführung
Drehverbindung als Ersatz für Kaydon 16278001
Level 3 verifiziertVon MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit Kaydon 16278001. Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
Referenzmodell: Kaydon 16278001. Serie: Dt. Lagerkonstruktion: Achtpunkt-Kugellager. Verzahnungsart: Innenverzahnt.

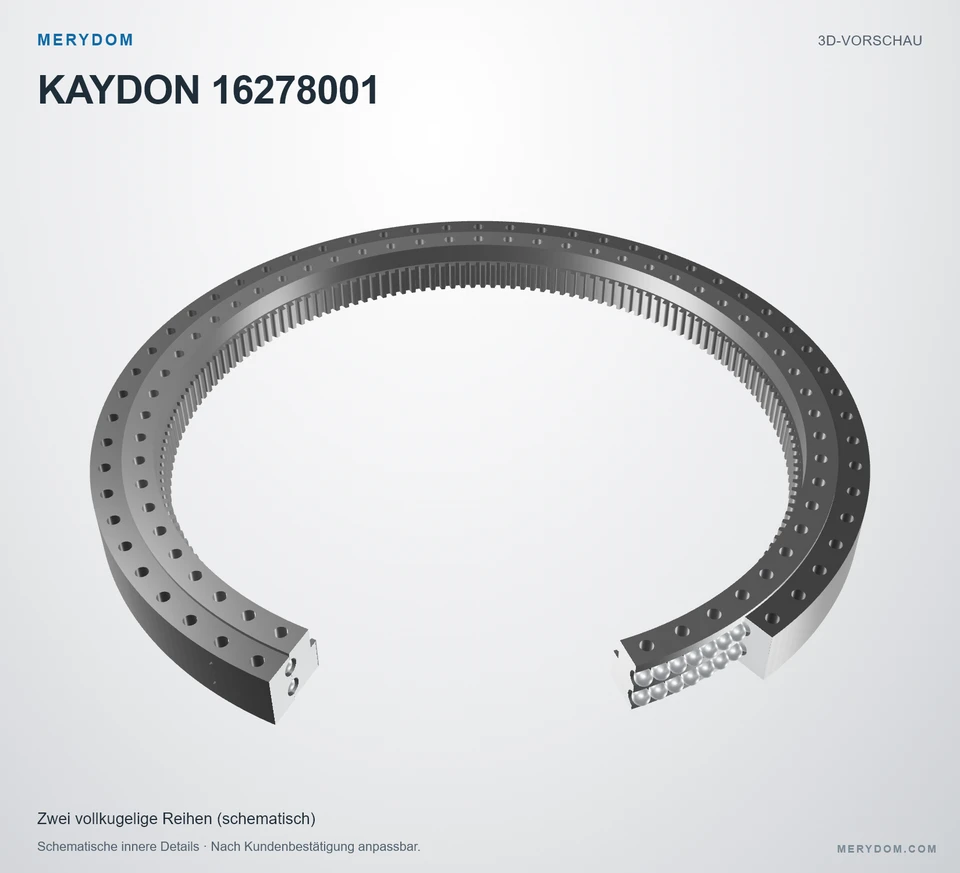

Wälzkörperanordnung: Zwei vollkugelige Reihen
Katalog 390, S. 85: zwei Laufbahnen mit jeweils maximaler Kugelanzahl. Kugelgröße, Kugelanzahl und innere Abstände sind schematisch.
MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKTVerifizierte ProduktdatenVollständige Spezifikationen ansehen ↓ Werkssicherheit
16278001
MERYDOM verifiziertStufe 3 · Technischer PrüfdatensatzVon MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit Kaydon 16278001.
- Overall OD (Do)
- 94.173 in
- Overall ID (di)
- 77.008 in
- Gesamthöhe
- 7.126 in
- Verzahnungsart
- Innenverzahnt
- Befestigungsbohrungen
- 60 / 60 außen / innen
- Lagerbauart
- Achtpunkt-Kugellager
- Verifizierte Maßaustauschbarkeit
- MERYDOM kontrollierte Werkstoffe
- Werksdokumentation verfügbar

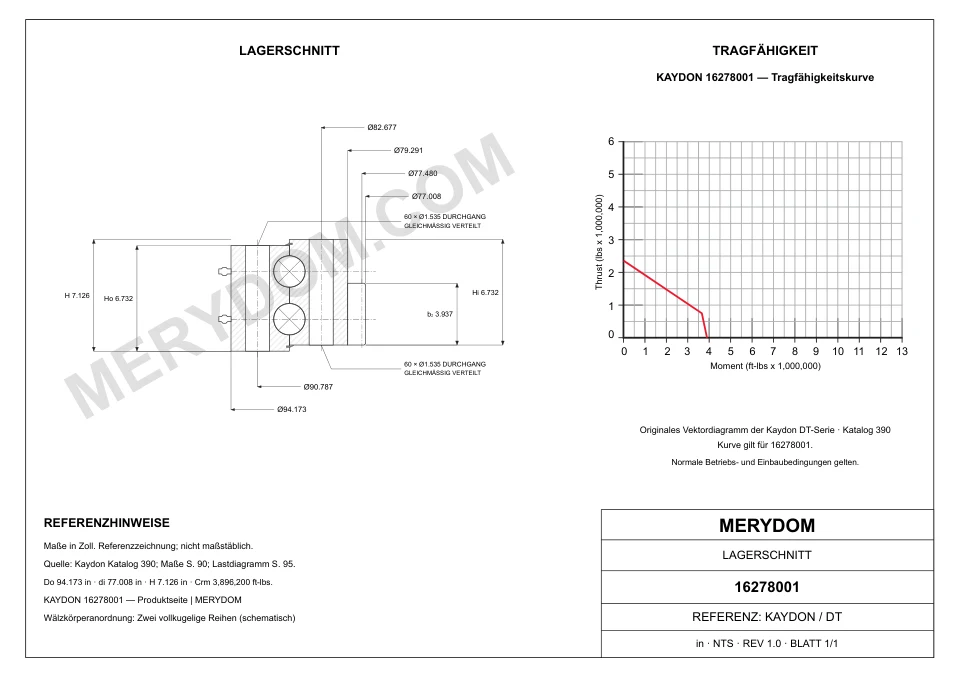

PRODUKTABMESSUNGEN
Vollständige Spezifikationen ansehen ↓Veröffentlichte Abmessungen und Schnittstellen
Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.
Abmessungen
- Gesamt-Außendurchmesser (Do)
- 94.173 inca. 2.391,99 mm
- Gesamt-Innendurchmesser (di)
- 77.008 inca. 1.956 mm
- Innendurchmesser des Innenringkörpers (dr)
- 79.291 inca. 2.013,99 mm
- Gesamthöhe (H)
- 7.126 inca. 181 mm
- Gesamtgewicht (G)
- 3410 lbca. 1.546,75 kg
- Innenringhöhe (Hi)
- 6.732 inca. 170,99 mm
- Außenringhöhe (Ho)
- 6.732 inca. 170,99 mm
Befestigung
- Lochkreis Außenring (Lo)
- 90.787 inca. 2.305,99 mm
- Lochkreis Innenring (Li)
- 82.677 inca. 2.100 mm
Verzahnung
- Teilkreisdurchmesser der Verzahnung (D2)
- 77.480 inca. 1.968 mm
- Zähnezahl (z2)
- 164
- Zahnbreite laut Katalog (b2)
- 3.937 inca. 100 mm
MERYDOM VERIFIZIERTE SPEZIFIKATION
MERYDOM werkseitig verifiziert · Kontrollierter DatensatzSpezifikationen der Ersatz-Drehverbindung Kaydon 16278001
MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.
| Technischer Parameter | Verifizierter MERYDOM Produktwert |
|---|---|
| MERYDOM zertifiziertes Produkt | |
| Produktmarke | MERYDOM |
| MERYDOM Modell | 16278001 |
| Zertifiziert austauschbar mit | Kaydon 16278001 |
| Werksverifizierung | Stufe 3 · Technisch verifiziert |
| Geprüft von | MERYDOM Technikabteilung |
| Verifizierungsmetadaten | Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht. |
| Werkstoffe | |
| Konfigurierbare Ringwerkstoffoptionen | 42CrMo / 50Mn |
| Dichtungswerkstoff | NBR · Nitrilkautschuk |
| Konfigurierbare Distanzstückwerkstoffe | Technisches Nylon / Messing |
| Identifikation | |
| Referenzmarke | Kaydon |
| Serie | Dt Serie |
| Referenzmodell | 16278001 |
| Maßsystem | ZollMetrischer Referenzwert daneben |
| Lagerkonstruktion | Achtpunkt-Kugellager |
| Verzahnungsart | Innenverzahnt |
| Abmessungen | |
| Gesamt-Außendurchmesser (Do) | 94.173 inca. 2.391,99 mm |
| Gesamt-Innendurchmesser (di) | 77.008 inca. 1.956 mm |
| Gesamthöhe (H) | 7.126 inca. 181 mm |
| Innenringhöhe (Hi) | 6.732 inca. 170,99 mm |
| Außenringhöhe (Ho) | 6.732 inca. 170,99 mm |
| Innendurchmesser des Innenringkörpers (dr) | 79.291 inca. 2.013,99 mm |
| Lochkreis Außenring (Lo) | 90.787 inca. 2.305,99 mm |
| Lochkreis Innenring (Li) | 82.677 inca. 2.100 mm |
| Teilkreisdurchmesser der Verzahnung (D2) | 77.480 inca. 1.968 mm |
| Gesamtgewicht (G) | 3410 lbca. 1.546,75 kg |
| Tragzahlen | |
| Maximale Zahnkraft (Fz) | 40770 lbfca. 181,35 kN |
| Momententragzahl (Crm) | 3896200 ft·lbfca. 5.282,54 kN·m |
| Befestigung | |
| Schraubenbohrungen Außenring (no) | 60 Bohrungen · 1.535 |
| Schraubenbohrungen Innenring (ni) | 60 Bohrungen · 1.535 |
| Verzahnung | |
| Teilungssystem | MODULE |
| Source module (m) | Modul 12 (Quelle (12)) |
| Zähnezahl (z2) | 164 |
| Zahnbreite laut Katalog (b2) | 3.937 inca. 100 mm |
| Profilverschiebungsfaktor (x2) | -.5 |
Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.

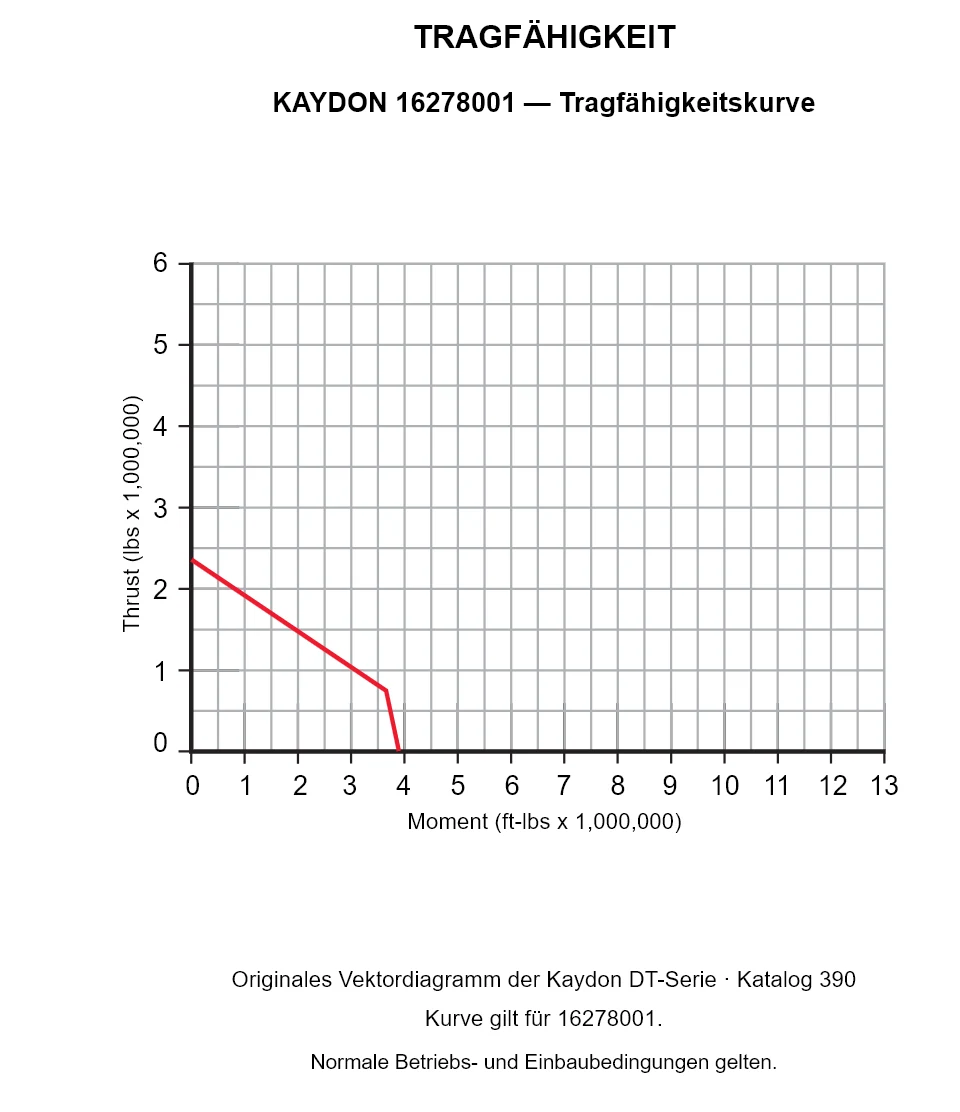

KAYDON 16278001 — Tragfähigkeitskurve
KAYDON 16278001 — Tragfähigkeitskurve
KAYDON 16278001 — Tragfähigkeitskurve. Normale Betriebs- und Einbaubedingungen gelten.
Technischer Auswahlhinweis
Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.
MERYDOM TECHNIK
MERYDOM Ersatz für Kaydon 16278001
Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
MERYDOM Ausführung
- Konfigurierbare Ringwerkstoffoptionen 42CrMo oder 50Mn
- Dichtungssystem aus NBR-Nitrilkautschuk
- Konfigurierbare Distanzstückoptionen aus technischem Nylon oder Messing
Werksdokumentation
- Technische Verifizierung durch die MERYDOM Technikabteilung
- Verifizierungsnachweise werden im kontrollierten internen Datensatz geführt
- Zeichnungsrevision und endgültiges Dokumentationspaket werden mit dem Angebot bestätigt
Anwendungsbestätigung
- Auflageebenheit, Schraubengüte und Vorspannung bestätigen
- Einwirkende Lasten, Lastzyklus und Schmierung prüfen
- Temperatur-, Umgebungs- und Einbaubedingungen bestätigen
RECHTLICHER UND TECHNISCHER HINWEIS
Unabhängige Ersatzprodukt-Verifizierung
- MERYDOM ist Hersteller und verifizierende Stelle des auf dieser Seite dargestellten MERYDOM Produkts.
- Marken und Modellnummern Dritter bleiben Eigentum der jeweiligen Inhaber und dienen ausschließlich zur Kennzeichnung der vorgesehenen Austauschreferenz.
- MERYDOM ist ein unabhängiger Hersteller und weder mit dem genannten OEM verbunden noch von ihm unterstützt oder gesponsert.
- Die Austauschbarkeitserklärung gilt für die übereinstimmende Modellbezeichnung und den veröffentlichten Prüfumfang; die Anwendungseignung hängt weiterhin von Lasten, Lastzyklus, Einbau, Schmierung und Betriebsumgebung ab.
- Das freigegebene Angebot, die Fertigungszeichnung und die vertragliche technische Vereinbarung bestimmen das endgültig gelieferte Produkt.
