Drehverbindung als Ersatz für Kaydon 16281001

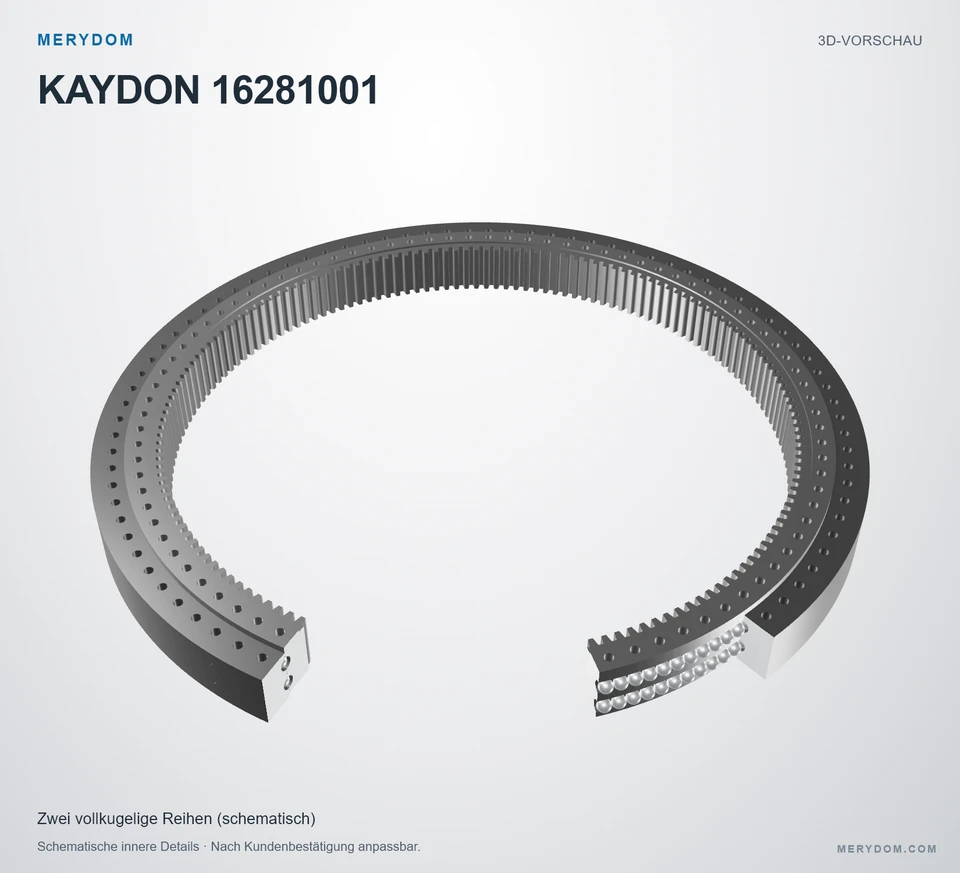

Name: MERYDOM Replacement for Kaydon 16281001 Slewing Bearing
Brand: MERYDOM
SKU: 16281001

Zurück zum Ersatzkatalog

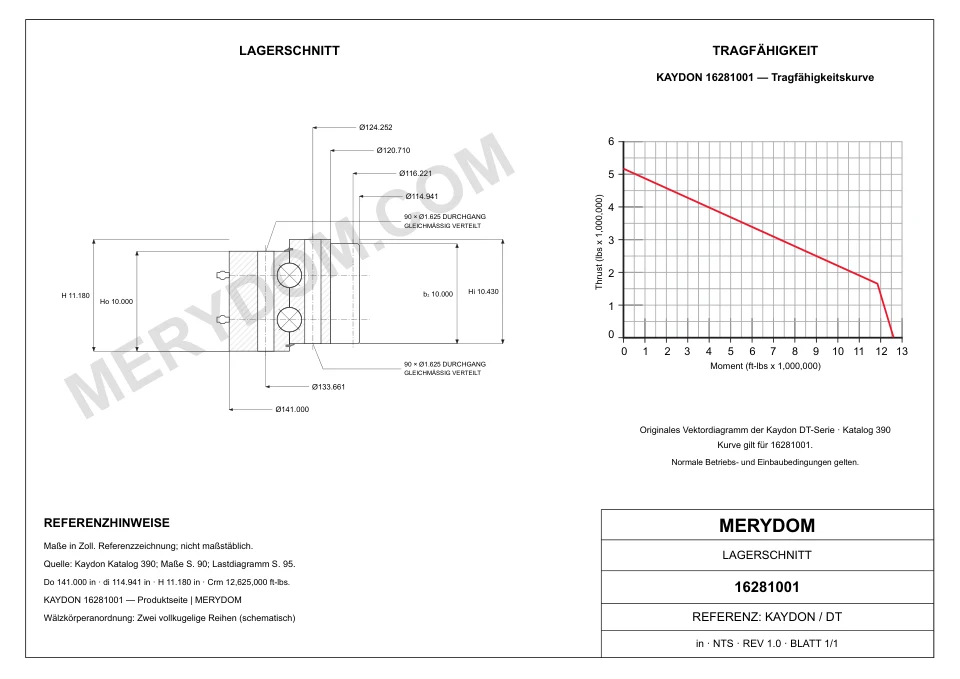

Kaydon Dt Series Innenverzahnt outline drawing — Dt Serie · Innenverzahnt outlineBild zum Vergrößern anklicken

MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKT

16281001

MERYDOM verifiziertStufe 3 · Technischer Prüfdatensatz

Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit Kaydon 16281001.

Verifizierte ProduktdatenVollständige Spezifikationen ansehen ↓

Overall OD (Do): 141.000 in
Overall ID (di): 114.941 in
Gesamthöhe: 11.180 in
Verzahnungsart: Innenverzahnt
Befestigungsbohrungen: 90 / 90 außen / innen
Lagerbauart: Achtpunkt-Kugellager

Werkssicherheit

Verifizierte Maßaustauschbarkeit
MERYDOM kontrollierte Werkstoffe
Werksdokumentation verfügbar

PRODUKTABMESSUNGEN

Veröffentlichte Abmessungen und Schnittstellen

Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.

Vollständige Spezifikationen ansehen ↓

Abmessungen

Gesamt-Außendurchmesser (Do): 141.000 inca. 3.581 mm
Gesamt-Innendurchmesser (di): 114.941 inca. 2.919,5 mm
Innendurchmesser des Innenringkörpers (dr): 120.710 inca. 3.066 mm
Gesamthöhe (H): 11.180 inca. 284 mm
Gesamtgewicht (G): 14850 lbca. 6.735,847 kg

Befestigung

Lochkreis Außenring (Lo): 133.661 inca. 3.394,99 mm
Lochkreis Innenring (Li): 124.252 inca. 3.156 mm

Verzahnung

Teilkreisdurchmesser der Verzahnung (D2): 116.221 inca. 2.952,01 mm
Zähnezahl (z2): 165

MERYDOM VERIFIZIERTE SPEZIFIKATION

Spezifikationen der Ersatz-Drehverbindung Kaydon 16281001

MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.

MERYDOM werkseitig verifiziert · Kontrollierter Datensatz

Technischer Parameter	Verifizierter MERYDOM Produktwert
MERYDOM zertifiziertes Produkt
Produktmarke	MERYDOM
MERYDOM Modell	16281001
Zertifiziert austauschbar mit	Kaydon 16281001
Werksverifizierung	Stufe 3 · Technisch verifiziert
Geprüft von	MERYDOM Technikabteilung
Verifizierungsmetadaten	Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht.
Werkstoffe
Konfigurierbare Ringwerkstoffoptionen	42CrMo / 50Mn
Dichtungswerkstoff	NBR · Nitrilkautschuk
Konfigurierbare Distanzstückwerkstoffe	Technisches Nylon / Messing
Identifikation
Referenzmarke	Kaydon
Serie	Dt Serie
Referenzmodell	16281001
Maßsystem	ZollMetrischer Referenzwert daneben
Lagerkonstruktion	Achtpunkt-Kugellager
Verzahnungsart	Innenverzahnt
Abmessungen
Gesamt-Außendurchmesser (Do)	141.000 inca. 3.581 mm
Gesamt-Innendurchmesser (di)	114.941 inca. 2.919,5 mm
Gesamthöhe (H)	11.180 inca. 284 mm
Innendurchmesser des Innenringkörpers (dr)	120.710 inca. 3.066 mm
Lochkreis Außenring (Lo)	133.661 inca. 3.394,99 mm
Lochkreis Innenring (Li)	124.252 inca. 3.156 mm
Teilkreisdurchmesser der Verzahnung (D2)	116.221 inca. 2.952,01 mm
Gesamtgewicht (G)	14850 lbca. 6.735,847 kg
Tragzahlen
Maximale Zahnkraft (Fz)	155340 lbfca. 690,99 kN
Momententragzahl (Crm)	12625000 ft·lbfca. 17.117,2 kN·m
Befestigung
Schraubenbohrungen Außenring (no)	90 Bohrungen · 1.625
Schraubenbohrungen Innenring (ni)	90 Bohrungen · 1.625
Verzahnung
Teilungssystem	MODULE
Source module (m)	Modul 18 (Quelle (18))
Zähnezahl (z2)	165

Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.

SERIEN-TRAGFÄHIGKEIT

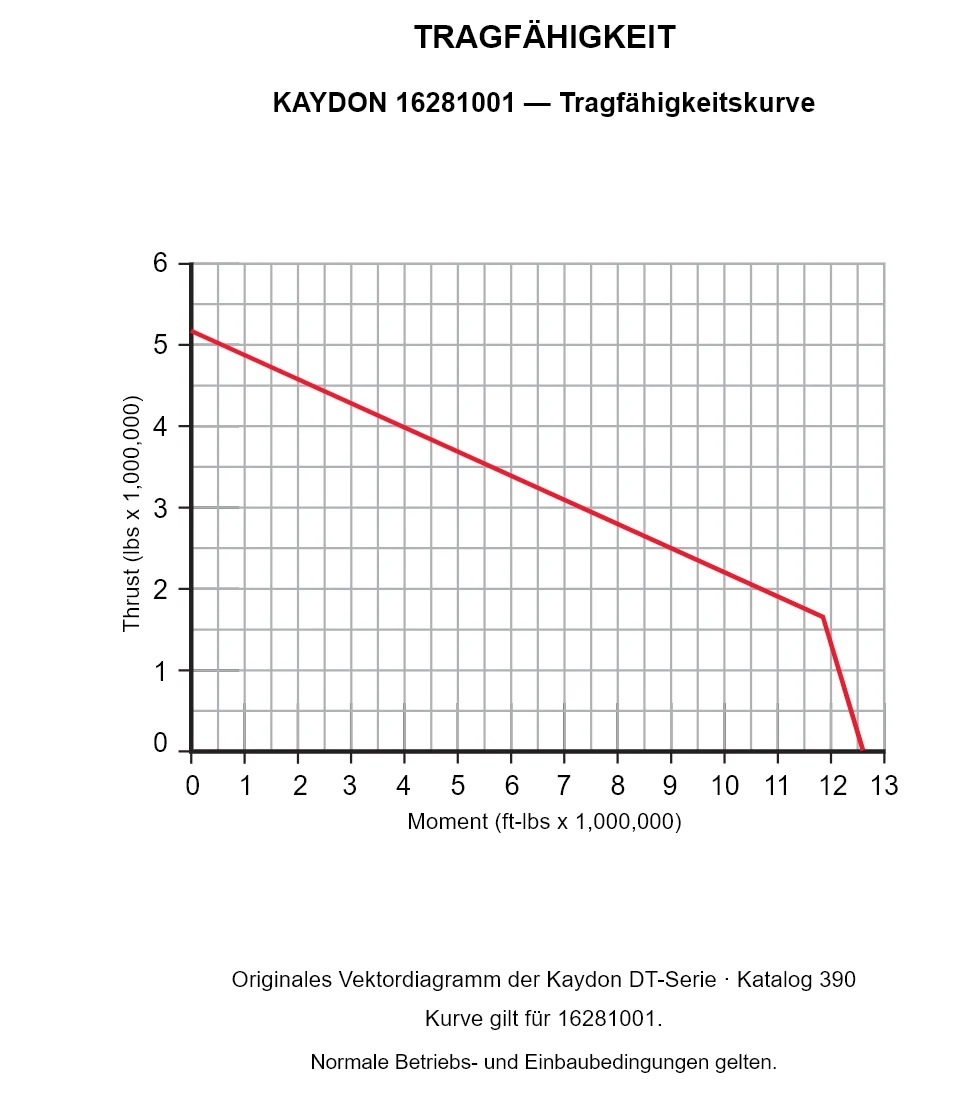

Traglastdiagramm der Serie Dt

Verwenden Sie die Modellbezeichnung in der Kataloglegende als erste Referenz für Moment- und Axialtragfähigkeit.

Technischer Auswahlhinweis

Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.

MERYDOM TECHNIK

MERYDOM Ersatz für Kaydon 16281001

Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.

Verifizierte Austauschbarkeit

Übereinstimmende Modellbezeichnung und Einbaumaße
Geprüfte Bohrungs- und Lochkreisschnittstellen
Verzahnung passend zur Referenzausführung

MERYDOM Ausführung

Konfigurierbare Ringwerkstoffoptionen 42CrMo oder 50Mn
Dichtungssystem aus NBR-Nitrilkautschuk
Konfigurierbare Distanzstückoptionen aus technischem Nylon oder Messing

Werksdokumentation

Technische Verifizierung durch die MERYDOM Technikabteilung
Verifizierungsnachweise werden im kontrollierten internen Datensatz geführt
Zeichnungsrevision und endgültiges Dokumentationspaket werden mit dem Angebot bestätigt

Anwendungsbestätigung

Auflageebenheit, Schraubengüte und Vorspannung bestätigen
Einwirkende Lasten, Lastzyklus und Schmierung prüfen
Temperatur-, Umgebungs- und Einbaubedingungen bestätigen
