Verifizierte Austauschbarkeit
- Übereinstimmende Modellbezeichnung und Einbaumaße
- Geprüfte Bohrungs- und Lochkreisschnittstellen
- Verzahnung passend zur Referenzausführung
Drehverbindung als Ersatz für Kaydon 16296001
Level 3 verifiziertVon MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit Kaydon 16296001. Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
Referenzmodell: Kaydon 16296001. Serie: Xt. Lagerkonstruktion: Vierpunkt-Kugellager. Verzahnungsart: Innenverzahnt.

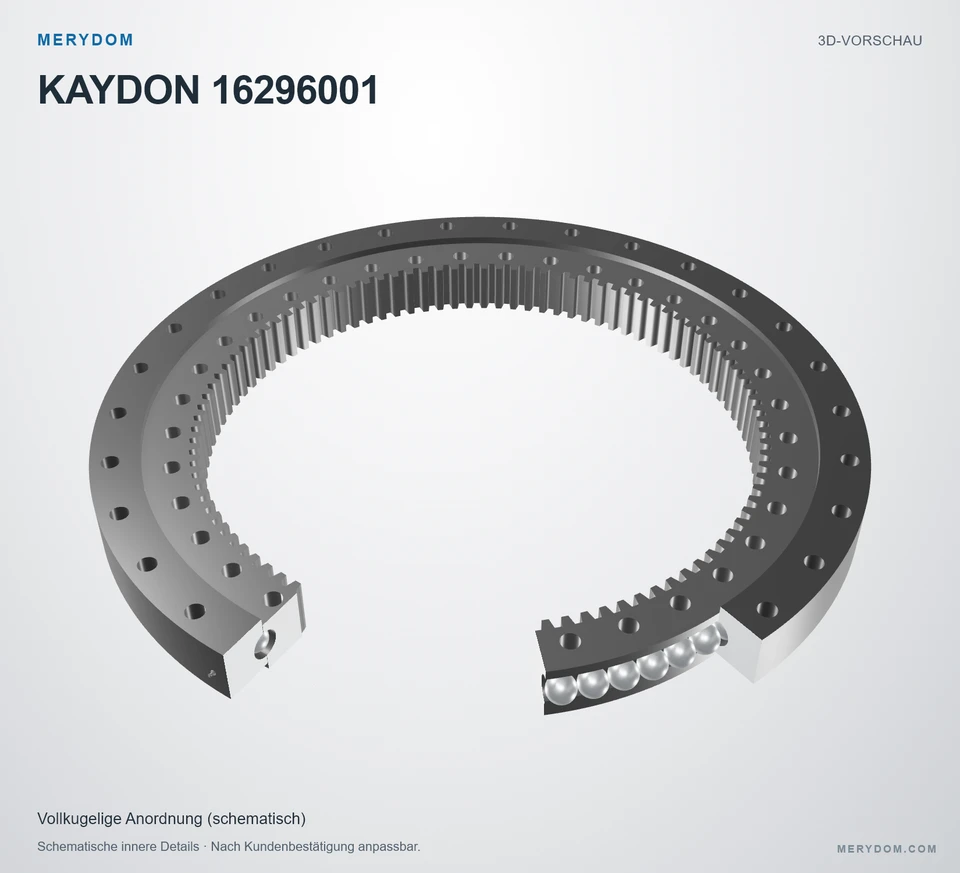

Wälzkörperanordnung: Vollkugelige Anordnung
Katalog 390, S. 75: maximale Kugelanzahl. Kugelgröße, Kugelanzahl und innere Abstände in der Darstellung sind schematisch.
MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKTVerifizierte ProduktdatenVollständige Spezifikationen ansehen ↓ Werkssicherheit
16296001
MERYDOM verifiziertStufe 3 · Technischer PrüfdatensatzVon MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit Kaydon 16296001.
- Overall OD (Do)
- 34.252 in
- Overall ID (di)
- 24.921 in
- Gesamthöhe
- 2.834 in
- Verzahnungsart
- Innenverzahnt
- Befestigungsbohrungen
- 30 / 36 außen / innen
- Lagerbauart
- Vierpunkt-Kugellager
- Verifizierte Maßaustauschbarkeit
- MERYDOM kontrollierte Werkstoffe
- Werksdokumentation verfügbar
PRODUKTABMESSUNGEN
Vollständige Spezifikationen ansehen ↓Veröffentlichte Abmessungen und Schnittstellen
Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.

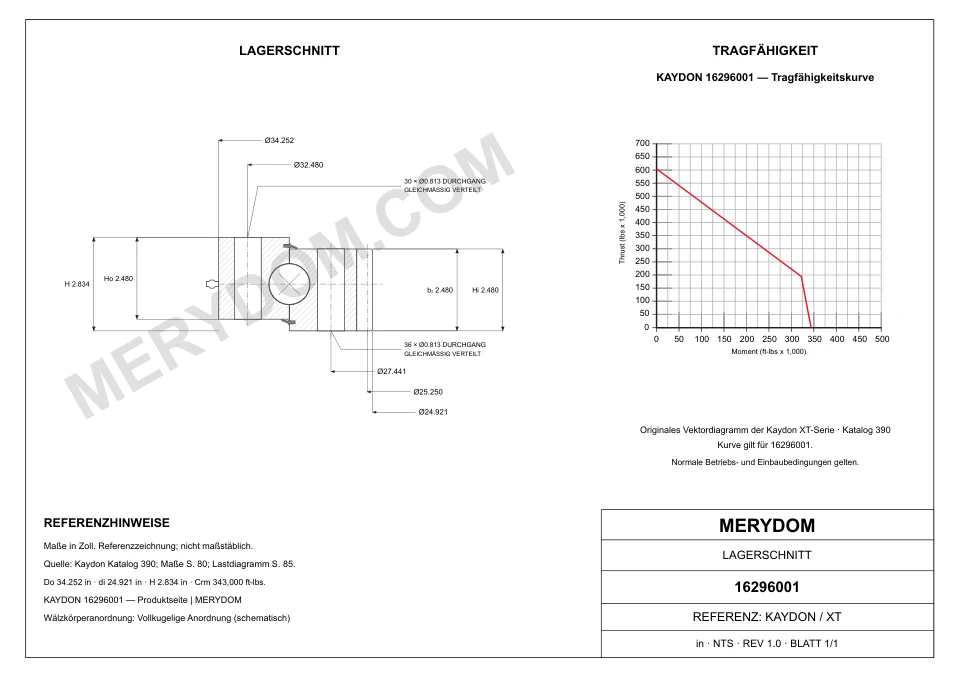

Abmessungen
- Gesamt-Außendurchmesser (Do)
- 34.252 inca. 870 mm
- Gesamt-Innendurchmesser (di)
- 24.921 inca. 632,99 mm
- Gesamthöhe (H)
- 2.834 inca. 71,98 mm
- Gesamtgewicht (G)
- 270 lbca. 122,47 kg
- Innenringhöhe (Hi)
- 2.480 inca. 63 mm
- Außenringhöhe (Ho)
- 2.480 inca. 63 mm
Befestigung
- Lochkreis Außenring (Lo)
- 32.480 inca. 825 mm
- Lochkreis Innenring (Li)
- 27.441 inca. 697 mm
Verzahnung
- Teilkreisdurchmesser der Verzahnung (D2)
- 25.250 inca. 641,4 mm
- Diametralteilung (Pd)
- 4
- Zähnezahl (z2)
- 101
- Zahnbreite laut Katalog (b2)
- 2.480 inca. 63 mm
MERYDOM VERIFIZIERTE SPEZIFIKATION
MERYDOM werkseitig verifiziert · Kontrollierter DatensatzSpezifikationen der Ersatz-Drehverbindung Kaydon 16296001
MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.
| Technischer Parameter | Verifizierter MERYDOM Produktwert |
|---|---|
| MERYDOM zertifiziertes Produkt | |
| Produktmarke | MERYDOM |
| MERYDOM Modell | 16296001 |
| Zertifiziert austauschbar mit | Kaydon 16296001 |
| Werksverifizierung | Stufe 3 · Technisch verifiziert |
| Geprüft von | MERYDOM Technikabteilung |
| Verifizierungsmetadaten | Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht. |
| Werkstoffe | |
| Konfigurierbare Ringwerkstoffoptionen | 42CrMo / 50Mn |
| Dichtungswerkstoff | NBR · Nitrilkautschuk |
| Konfigurierbare Distanzstückwerkstoffe | Technisches Nylon / Messing |
| Identifikation | |
| Referenzmarke | Kaydon |
| Serie | Xt Serie |
| Referenzmodell | 16296001 |
| Maßsystem | ZollMetrischer Referenzwert daneben |
| Lagerkonstruktion | Vierpunkt-Kugellager |
| Verzahnungsart | Innenverzahnt |
| Abmessungen | |
| Gesamt-Außendurchmesser (Do) | 34.252 inca. 870 mm |
| Gesamt-Innendurchmesser (di) | 24.921 inca. 632,99 mm |
| Gesamthöhe (H) | 2.834 inca. 71,98 mm |
| Innenringhöhe (Hi) | 2.480 inca. 63 mm |
| Außenringhöhe (Ho) | 2.480 inca. 63 mm |
| Lochkreis Außenring (Lo) | 32.480 inca. 825 mm |
| Lochkreis Innenring (Li) | 27.441 inca. 697 mm |
| Teilkreisdurchmesser der Verzahnung (D2) | 25.250 inca. 641,4 mm |
| Gesamtgewicht (G) | 270 lbca. 122,47 kg |
| Tragzahlen | |
| Maximale Zahnkraft (Fz) | 12900 lbfca. 57,38 kN |
| Momententragzahl (Crm) | 343000 ft·lbfca. 465,05 kN·m |
| Befestigung | |
| Schraubenbohrungen Außenring (no) | 30 Bohrungen · 0.813 |
| Schraubenbohrungen Innenring (ni) | 36 Bohrungen · 0.813 |
| Verzahnung | |
| Teilungssystem | DP |
| Diametralteilung der Quelle (Pd) | 4 DP |
| Äquivalentes Modul (derived reference only) (m) | 6.35 mm |
| Zähnezahl (z2) | 101 |
| Zahnbreite laut Katalog (b2) | 2.480 inca. 63 mm |
| Profilverschiebungsfaktor (x2) | -.15 |
Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.

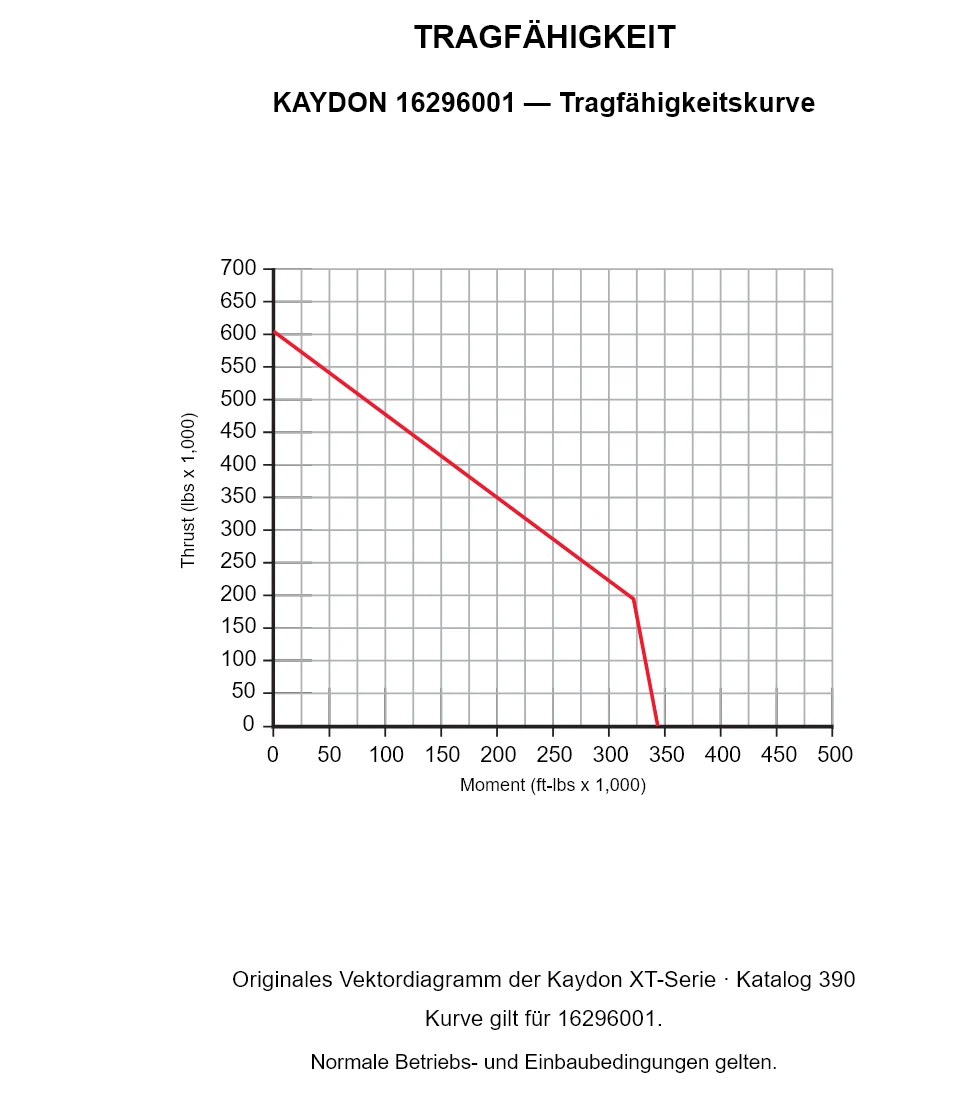

KAYDON 16296001 — Tragfähigkeitskurve
KAYDON 16296001 — Tragfähigkeitskurve
KAYDON 16296001 — Tragfähigkeitskurve. Normale Betriebs- und Einbaubedingungen gelten.
Technischer Auswahlhinweis
Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.
MERYDOM TECHNIK
MERYDOM Ersatz für Kaydon 16296001
Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
MERYDOM Ausführung
- Konfigurierbare Ringwerkstoffoptionen 42CrMo oder 50Mn
- Dichtungssystem aus NBR-Nitrilkautschuk
- Konfigurierbare Distanzstückoptionen aus technischem Nylon oder Messing
Werksdokumentation
- Technische Verifizierung durch die MERYDOM Technikabteilung
- Verifizierungsnachweise werden im kontrollierten internen Datensatz geführt
- Zeichnungsrevision und endgültiges Dokumentationspaket werden mit dem Angebot bestätigt
Anwendungsbestätigung
- Auflageebenheit, Schraubengüte und Vorspannung bestätigen
- Einwirkende Lasten, Lastzyklus und Schmierung prüfen
- Temperatur-, Umgebungs- und Einbaubedingungen bestätigen
RECHTLICHER UND TECHNISCHER HINWEIS
Unabhängige Ersatzprodukt-Verifizierung
- MERYDOM ist Hersteller und verifizierende Stelle des auf dieser Seite dargestellten MERYDOM Produkts.
- Marken und Modellnummern Dritter bleiben Eigentum der jeweiligen Inhaber und dienen ausschließlich zur Kennzeichnung der vorgesehenen Austauschreferenz.
- MERYDOM ist ein unabhängiger Hersteller und weder mit dem genannten OEM verbunden noch von ihm unterstützt oder gesponsert.
- Die Austauschbarkeitserklärung gilt für die übereinstimmende Modellbezeichnung und den veröffentlichten Prüfumfang; die Anwendungseignung hängt weiterhin von Lasten, Lastzyklus, Einbau, Schmierung und Betriebsumgebung ab.
- Das freigegebene Angebot, die Fertigungszeichnung und die vertragliche technische Vereinbarung bestimmen das endgültig gelieferte Produkt.
