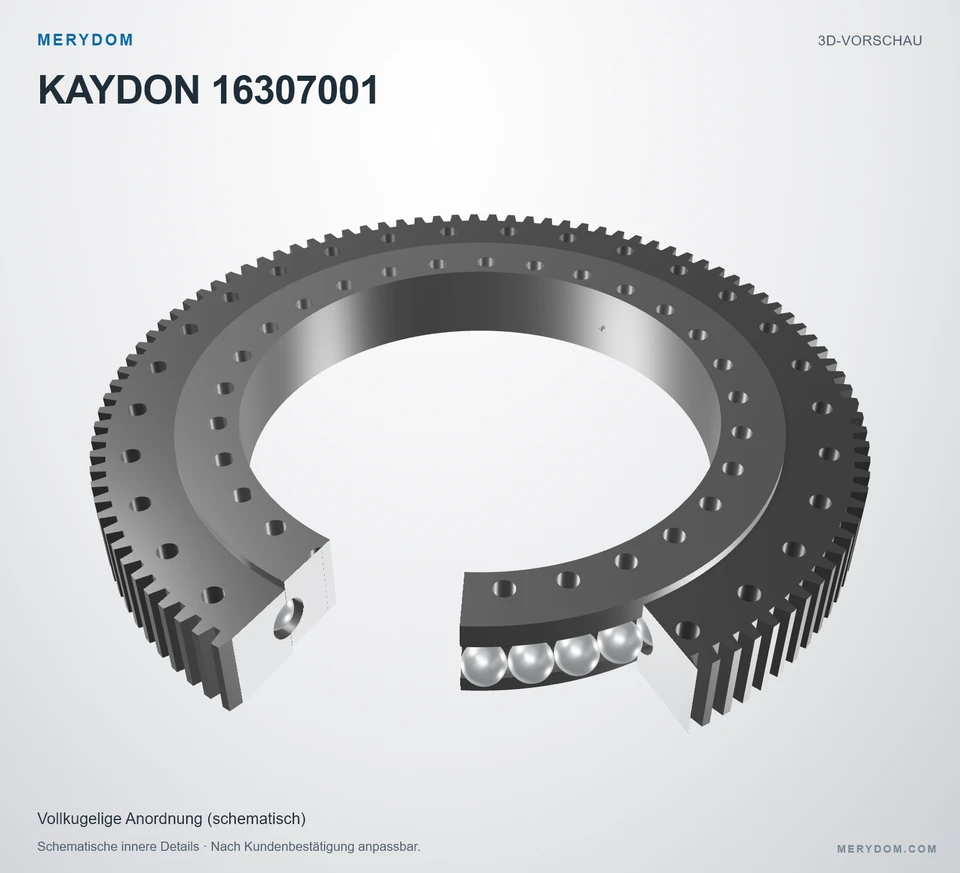

Drehverbindung als Ersatz für Kaydon 16307001
Level 3 verifiziertVon MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit Kaydon 16307001. Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
Referenzmodell: Kaydon 16307001. Serie: Xt. Lagerkonstruktion: Vierpunkt-Kugellager. Verzahnungsart: Außenverzahnt.
MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKTVerifizierte ProduktdatenVollständige Spezifikationen ansehen ↓ Werkssicherheit
16307001
MERYDOM verifiziertStufe 3 · Technischer PrüfdatensatzVon MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit Kaydon 16307001.
- Overall OD (Do)
- 30.457 in
- Overall ID (di)
- 19.000 in
- Gesamthöhe
- 3.625 in
- Verzahnungsart
- Außenverzahnt
- Befestigungsbohrungen
- 30 / 29 außen / innen
- Lagerbauart
- Vierpunkt-Kugellager
- Verifizierte Maßaustauschbarkeit
- MERYDOM kontrollierte Werkstoffe
- Werksdokumentation verfügbar
PRODUKTABMESSUNGEN
Vollständige Spezifikationen ansehen ↓Veröffentlichte Abmessungen und Schnittstellen
Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.
Abmessungen
- Gesamt-Außendurchmesser (Do)
- 30.457 inca. 773,61 mm
- Gesamt-Innendurchmesser (di)
- 19.000 inca. 483 mm
- Gesamthöhe (H)
- 3.625 inca. 92,08 mm
- Gesamtgewicht (G)
- 330 lbca. 149,685 kg
Befestigung
- Lochkreis Außenring (Lo)
- 27.375 inca. 695,33 mm
- Lochkreis Innenring (Li)
- 20.625 inca. 523,88 mm
Verzahnung
- Teilkreisdurchmesser der Verzahnung (D2)
- 30.000 inca. 762 mm
- Diametralteilung (Pd)
- 3,5
- Zähnezahl (z2)
- 105
MERYDOM VERIFIZIERTE SPEZIFIKATION
MERYDOM werkseitig verifiziert · Kontrollierter DatensatzSpezifikationen der Ersatz-Drehverbindung Kaydon 16307001
MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.
| Technischer Parameter | Verifizierter MERYDOM Produktwert |
|---|---|
| MERYDOM zertifiziertes Produkt | |
| Produktmarke | MERYDOM |
| MERYDOM Modell | 16307001 |
| Zertifiziert austauschbar mit | Kaydon 16307001 |
| Werksverifizierung | Stufe 3 · Technisch verifiziert |
| Geprüft von | MERYDOM Technikabteilung |
| Verifizierungsmetadaten | Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht. |
| Werkstoffe | |
| Konfigurierbare Ringwerkstoffoptionen | 42CrMo / 50Mn |
| Dichtungswerkstoff | NBR · Nitrilkautschuk |
| Konfigurierbare Distanzstückwerkstoffe | Technisches Nylon / Messing |
| Identifikation | |
| Referenzmarke | Kaydon |
| Serie | Xt Serie |
| Referenzmodell | 16307001 |
| Maßsystem | ZollMetrischer Referenzwert daneben |
| Lagerkonstruktion | Vierpunkt-Kugellager |
| Verzahnungsart | Außenverzahnt |
| Abmessungen | |
| Gesamt-Außendurchmesser (Do) | 30.457 inca. 773,61 mm |
| Gesamt-Innendurchmesser (di) | 19.000 inca. 483 mm |
| Gesamthöhe (H) | 3.625 inca. 92,08 mm |
| Lochkreis Außenring (Lo) | 27.375 inca. 695,33 mm |
| Lochkreis Innenring (Li) | 20.625 inca. 523,88 mm |
| Teilkreisdurchmesser der Verzahnung (D2) | 30.000 inca. 762 mm |
| Gesamtgewicht (G) | 330 lbca. 149,685 kg |
| Tragzahlen | |
| Maximale Zahnkraft (Fz) | 17400 lbfca. 77,4 kN |
| Momententragzahl (Crm) | 322000 ft·lbfca. 436,57 kN·m |
| Befestigung | |
| Schraubenbohrungen Außenring (no) | 30 Bohrungen · 0.813 |
| Schraubenbohrungen Innenring (ni) | 29 Bohrungen · 0.813 |
| Verzahnung | |
| Teilungssystem | DP |
| Diametralteilung der Quelle (Pd) | 3.5 DP |
| Äquivalentes Modul (derived reference only) (m) | 7.257143 mm |
| Zähnezahl (z2) | 105 |
Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.
SERIEN-TRAGFÄHIGKEIT

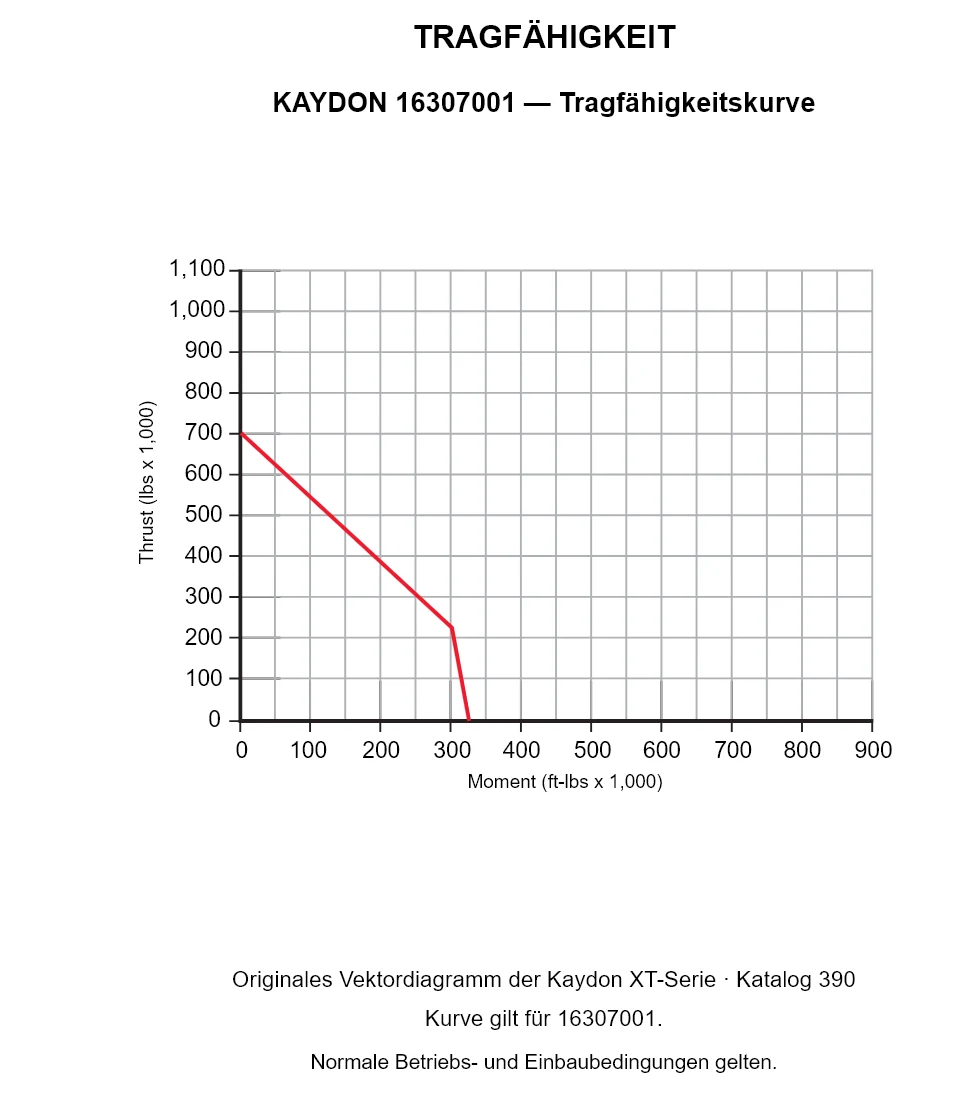

Traglastdiagramm der Serie Xt
Verwenden Sie die Modellbezeichnung in der Kataloglegende als erste Referenz für Moment- und Axialtragfähigkeit.
Technischer Auswahlhinweis
Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.
MERYDOM TECHNIK
MERYDOM Ersatz für Kaydon 16307001
Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
