Kaydon 16307001 Döner Tabla Rulmanı Muadili
Seviye 3 doğrulandıMERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: Kaydon 16307001. Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.
Referans model: Kaydon 16307001. Seri: Xt. Rulman yapısı: Dört nokta temaslı bilyalı. Dişli düzeni: Dıştan dişli.

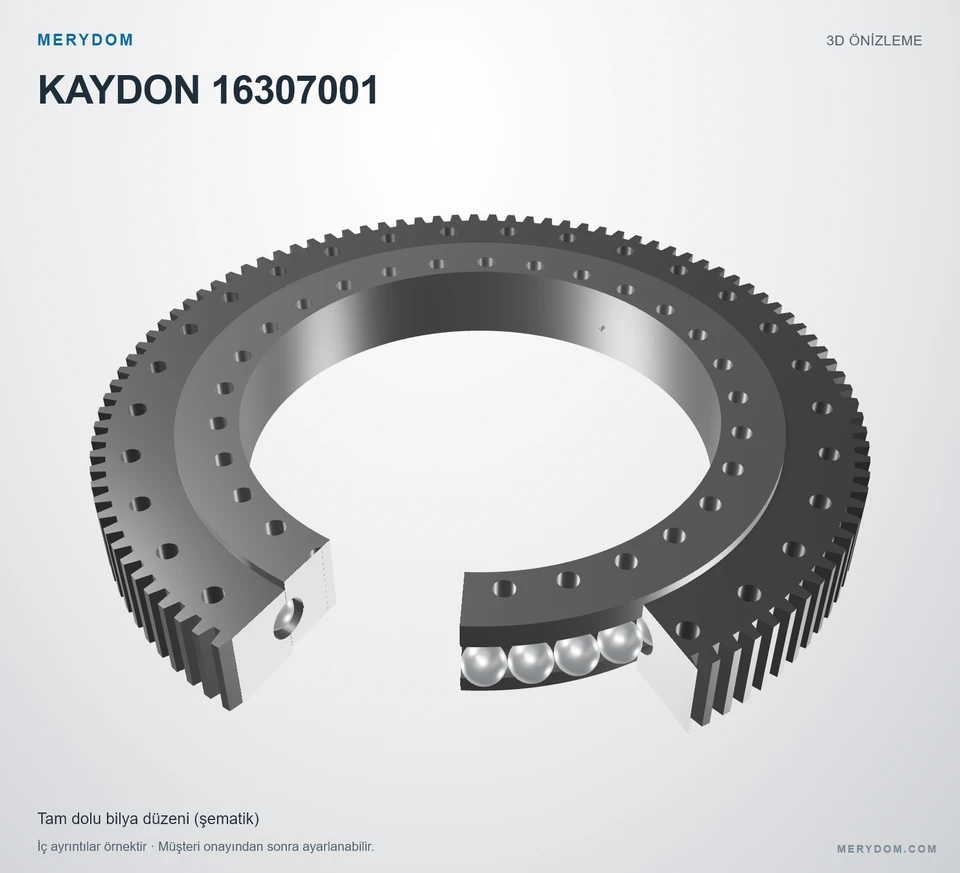

Yuvarlanma elemanı düzeni: Tam dolu bilya düzeni
Katalog 390, s75: azami bilya sayısı. Çizimdeki bilya boyutu, sayısı ve iç boşluklar şematiktir.
MERYDOM MARKASI · SERTİFİKALI MUADİLSertifikalı ürün verileriTüm teknik özellikleri görüntüle ↓ Fabrika güvencesi
16307001
MERYDOM doğrulamalıSeviye 3 · Mühendislik doğrulama kaydıMERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: Kaydon 16307001.
- Overall OD (Do)
- 30.457 in
- Overall ID (di)
- 19.000 in
- Toplam yükseklik
- 3.625 in
- Dişli düzeni
- Dıştan dişli
- Montaj delikleri
- 30 / 29 dış / iç
- Rulman tasarımı
- Dört nokta temaslı bilyalı
- Doğrulanmış boyutsal değiştirilebilirlik
- MERYDOM kontrollü malzemeler
- Fabrika dokümantasyonu mevcut
ÜRÜN ÖLÇÜLERİ
Tüm teknik özellikleri görüntüle ↓Yayımlanmış ölçüler ve bağlantı arayüzleri
Mevcut tüm katalog ölçüleri, montaj arayüzleri ve dişli değerleri yayımlanan özgün birimleriyle burada gösterilir.
Boyutlar
- Toplam dış çap (Do)
- 30.457 inyaklaşık 773,61 mm
- Toplam iç çap (di)
- 19.000 inyaklaşık 483 mm
- Toplam yükseklik (H)
- 3.625 inyaklaşık 92,08 mm
- Montaj ağırlığı (G)
- 330 lbyaklaşık 149,685 kg
- İç bilezik yüksekliği (Hi)
- 3.250 inyaklaşık 82,6 mm
- Dış bilezik yüksekliği (Ho)
- 3.250 inyaklaşık 82,6 mm
Montaj
- Dış bilezik cıvata dairesi (Lo)
- 27.375 inyaklaşık 695,33 mm
- İç bilezik cıvata dairesi (Li)
- 20.625 inyaklaşık 523,88 mm
Dişli
- Dişli hatve çapı (D2)
- 30.000 inyaklaşık 762 mm
- Diametral adım (Pd)
- 3,5
- Diş sayısı (z2)
- 105
- Katalogdaki diş genişliği (b2)
- 3.250 inyaklaşık 82,6 mm
MERYDOM SERTİFİKALI ŞARTNAME
MERYDOM fabrikada doğrulandı · Kontrollü kayıtKaydon 16307001 Döner Tabla Rulmanı Teknik Özellikleri
Sertifikalı muadil için MERYDOM ürün kimliği, sertifika, malzeme ve boyut verileri.
| Teknik parametre | MERYDOM sertifikalı ürün değeri |
|---|---|
| MERYDOM sertifikalı ürün | |
| Ürün markası | MERYDOM |
| MERYDOM modelii | 16307001 |
| Şununla değiştirilebilirliği sertifikalı | Kaydon 16307001 |
| Fabrika doğrulaması | Seviye 3 · Mühendislik doğrulamalı |
| İnceleyen | MERYDOM Mühendislik Bölümü |
| Doğrulama meta verileri | Kontrollü dahili kayıt; tarih ve çizim revizyonu yayımlanmaz. |
| Malzemeler | |
| Yapılandırılabilir bilezik malzemesi seçenekleri | 42CrMo / 50Mn |
| Keçe malzemesi | NBR · Nitril kauçuk |
| Yapılandırılabilir ara parça malzemesi seçenekleri | Mühendislik naylonu / Pirinç |
| Tanımlama | |
| Referans marka | Kaydon |
| Seri | Xt Seri |
| Referans model | 16307001 |
| Ölçü sistemi | İnçMetrik referans yanında gösterilir |
| Rulman yapısı | Dört nokta temaslı bilyalı |
| Dişli düzeni | Dıştan dişli |
| Boyutlar | |
| Toplam dış çap (Do) | 30.457 inyaklaşık 773,61 mm |
| Toplam iç çap (di) | 19.000 inyaklaşık 483 mm |
| Toplam yükseklik (H) | 3.625 inyaklaşık 92,08 mm |
| İç bilezik yüksekliği (Hi) | 3.250 inyaklaşık 82,6 mm |
| Dış bilezik yüksekliği (Ho) | 3.250 inyaklaşık 82,6 mm |
| Dış bilezik cıvata dairesi (Lo) | 27.375 inyaklaşık 695,33 mm |
| İç bilezik cıvata dairesi (Li) | 20.625 inyaklaşık 523,88 mm |
| Dişli hatve çapı (D2) | 30.000 inyaklaşık 762 mm |
| Montaj ağırlığı (G) | 330 lbyaklaşık 149,685 kg |
| Yük değerleri | |
| Maksimum diş yükü (Fz) | 17400 lbfyaklaşık 77,4 kN |
| Moment yük kapasitesi (Crm) | 322000 ft·lbfyaklaşık 436,57 kN·m |
| Montaj | |
| Dış bilezik cıvata delikleri (no) | 30 delik · 0.813 |
| İç bilezik cıvata delikleri (ni) | 29 delik · 0.813 |
| Dişli | |
| Hatve sistemi | DP |
| Kaynak diametral adımı (Pd) | 3.5 DP |
| Eşdeğer modül (derived reference only) (m) | 7.257143 mm |
| Diş sayısı (z2) | 105 |
| Katalogdaki diş genişliği (b2) | 3.250 inyaklaşık 83 mm |
| Profil kaydırma katsayısı (x2) | 0 |
Seviye 3 · MERYDOM mühendislik doğrulamalıMERYDOM Mühendislik Bölümü tarafından incelendi. Kanıt tarihi ve çizim revizyonu yayımlanmaz.

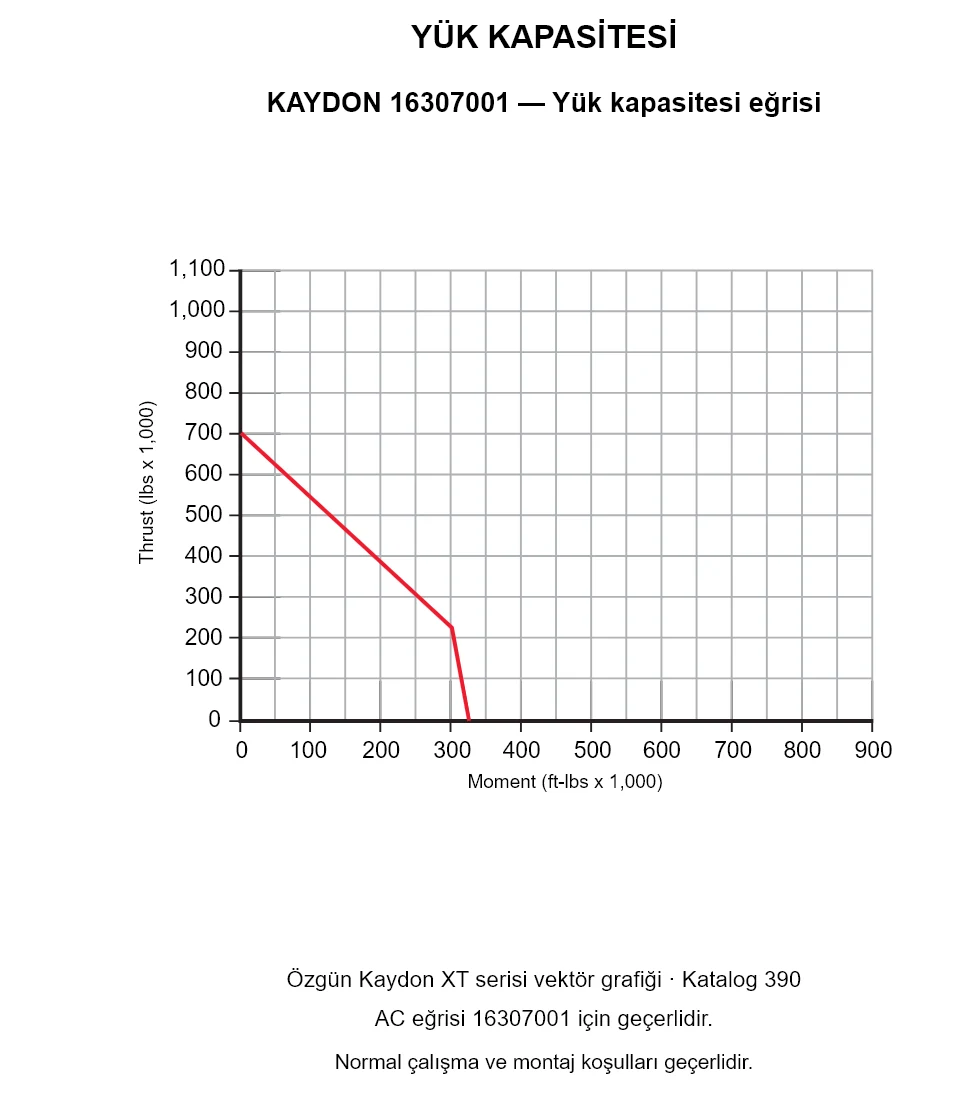

KAYDON 16307001 — Yük kapasitesi eğrisi
KAYDON 16307001 — Yük kapasitesi eğrisi
KAYDON 16307001 — Yük kapasitesi eğrisi. Normal çalışma ve montaj koşulları geçerlidir.
Mühendislik seçim notu
Bu katalog grafiği ön seçim yardımcısıdır. Nihai MERYDOM uygulama onayında montaj rijitliği, cıvata kapasitesi, görev çevrimi, yağlama ve çalışma koşulları da dikkate alınmalıdır.
MERYDOM MÜHENDİSLİK
Kaydon 16307001 için MERYDOM muadili
Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.
MERYDOM yapısı
- Yapılandırılabilir 42CrMo veya 50Mn bilezik malzemesi seçenekleri
- NBR nitril kauçuk sızdırmazlık sistemi
- Yapılandırılabilir mühendislik naylonu veya pirinç ara parça seçenekleri
Fabrika dokümantasyonu
- MERYDOM Mühendislik Bölümü tarafından mühendislik doğrulaması
- Doğrulama kanıtı kontrollü dahili kayıtta tutulur
- Çizim revizyonu ve nihai dokümantasyon paketi teklifle onaylanır
Uygulama onayı
- Destek düzlüğünü, cıvata sınıfını ve ön yükü doğrulayın
- Uygulanan yükleri, görev çevrimini ve yağlamayı doğrulayın
- Sıcaklık, ortam ve montaj koşullarını doğrulayın
