Аналог ОПУ для Kaydon 16307001
Проверено по уровню 3Опорно-поворотный подшипник производства MERYDOM, сертифицированный как взаимозаменяемый с Kaydon 16307001. Этот подшипник MERYDOM проверен по опубликованному габариту модели, монтажным интерфейсам, исполнению зубчатого венца и заявленной спецификации материалов для использования в качестве аналога.
Исходная модель: Kaydon 16307001. Серия: Xt. Конструкция подшипника: Шариковый четырехточечный контакт. Исполнение зубчатого венца: Внешнее зацепление.
БРЕНД MERYDOM · СЕРТИФИЦИРОВАННЫЙ АНАЛОГСертифицированные данные изделияВсе характеристики ↓ Гарантии завода

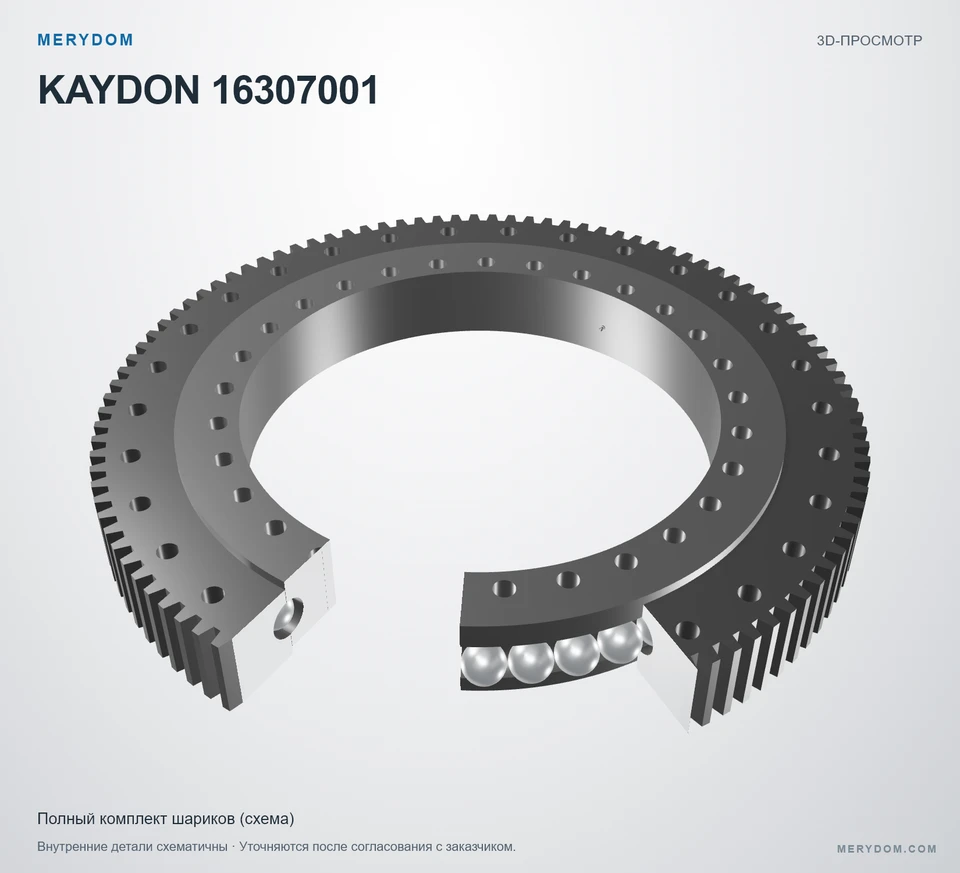

16307001
Проверено MERYDOMУровень 3 · Запись инженерной проверкиОпорно-поворотный подшипник производства MERYDOM, сертифицированный как взаимозаменяемый с Kaydon 16307001.
- Overall OD (Do)
- 30.457 in
- Overall ID (di)
- 19.000 in
- Общая высота
- 3.625 in
- Исполнение зубчатого венца
- Внешнее зацепление
- Монтажные отверстия
- 30 / 29 наружное / внутреннее
- Тип подшипника
- Шариковый четырехточечный контакт
- Проверенная размерная взаимозаменяемость
- Материалы под контролем MERYDOM
- Доступна заводская документация

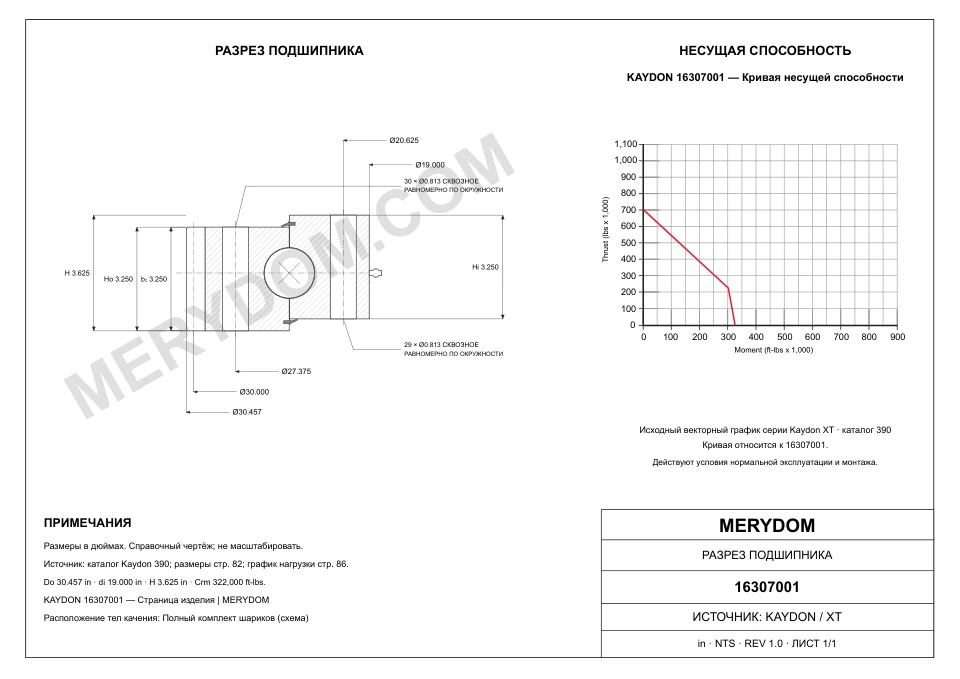

РАЗМЕРЫ ИЗДЕЛИЯ
Все характеристики ↓Опубликованные размеры и присоединительные параметры
Здесь показаны все доступные каталожные размеры, монтажные параметры и данные зубчатого венца в исходных опубликованных единицах.
Размеры
- Общий наружный диаметр (Do)
- 30.457 inпримерно 773,61 mm
- Общий внутренний диаметр (di)
- 19.000 inпримерно 483 mm
- Общая высота (H)
- 3.625 inпримерно 92,08 mm
- Масса в сборе (G)
- 330 lbпримерно 149,685 kg
Монтаж
- Окружность крепежных отверстий наружного кольца (Lo)
- 27.375 inпримерно 695,33 mm
- Окружность крепежных отверстий внутреннего кольца (Li)
- 20.625 inпримерно 523,88 mm
Зубчатый венец
- Делительный диаметр зубчатого венца (D2)
- 30.000 inпримерно 762 mm
- Диаметральный питч (Pd)
- 3,5
- Количество зубьев (z2)
- 105
СЕРТИФИЦИРОВАННАЯ СПЕЦИФИКАЦИЯ MERYDOM
Проверено MERYDOM · Контролируемая записьХарактеристики аналога ОПУ Kaydon 16307001
Идентификация изделия MERYDOM, сертификация, материалы и размерные данные сертифицированного аналога.
| Технический параметр | Сертифицированное значение MERYDOM |
|---|---|
| Сертифицированное изделие MERYDOM | |
| Бренд изделия | MERYDOM |
| Модель MERYDOM | 16307001 |
| Сертифицировано для замены | Kaydon 16307001 |
| Заводская проверка | Уровень 3 · Проверено инженерным отделом |
| Проверил | Инженерный отдел MERYDOM |
| Метаданные проверки | Контролируемая внутренняя запись; дата и ревизия чертежа не публикуются. |
| Материалы | |
| Настраиваемые варианты материала колец | 42CrMo / 50Mn |
| Материал уплотнения | NBR · Бутадиен-нитрильный каучук |
| Настраиваемые варианты материала сепаратора | Инженерный нейлон / Латунь |
| Идентификация | |
| Исходный бренд | Kaydon |
| Серия | Xt Серия |
| Исходная модель | 16307001 |
| Система измерения | ДюймРядом указан метрический справочный размер |
| Конструкция подшипника | Шариковый четырехточечный контакт |
| Исполнение зубчатого венца | Внешнее зацепление |
| Размеры | |
| Общий наружный диаметр (Do) | 30.457 inпримерно 773,61 mm |
| Общий внутренний диаметр (di) | 19.000 inпримерно 483 mm |
| Общая высота (H) | 3.625 inпримерно 92,08 mm |
| Окружность крепежных отверстий наружного кольца (Lo) | 27.375 inпримерно 695,33 mm |
| Окружность крепежных отверстий внутреннего кольца (Li) | 20.625 inпримерно 523,88 mm |
| Делительный диаметр зубчатого венца (D2) | 30.000 inпримерно 762 mm |
| Масса в сборе (G) | 330 lbпримерно 149,685 kg |
| Допустимые нагрузки | |
| Максимальная нагрузка на зуб (Fz) | 17400 lbfпримерно 77,4 kN |
| Допустимый опрокидывающий момент (Crm) | 322000 ft·lbfпримерно 436,57 kN·m |
| Монтаж | |
| Отверстия под болты наружного кольца (no) | 30 отверстий · 0.813 |
| Отверстия под болты внутреннего кольца (ni) | 29 отверстий · 0.813 |
| Зубчатый венец | |
| Система шага | DP |
| Исходный диаметральный питч (Pd) | 3.5 DP |
| Эквивалентный модуль (derived reference only) (m) | 7.257143 mm |
| Число зубьев (z2) | 105 |
Уровень 3 · Проверено инженерным отделом MERYDOMПроверил: Инженерный отдел MERYDOM. Дата доказательства и ревизия чертежа не публикуются.
НЕСУЩАЯ СПОСОБНОСТЬ СЕРИИ

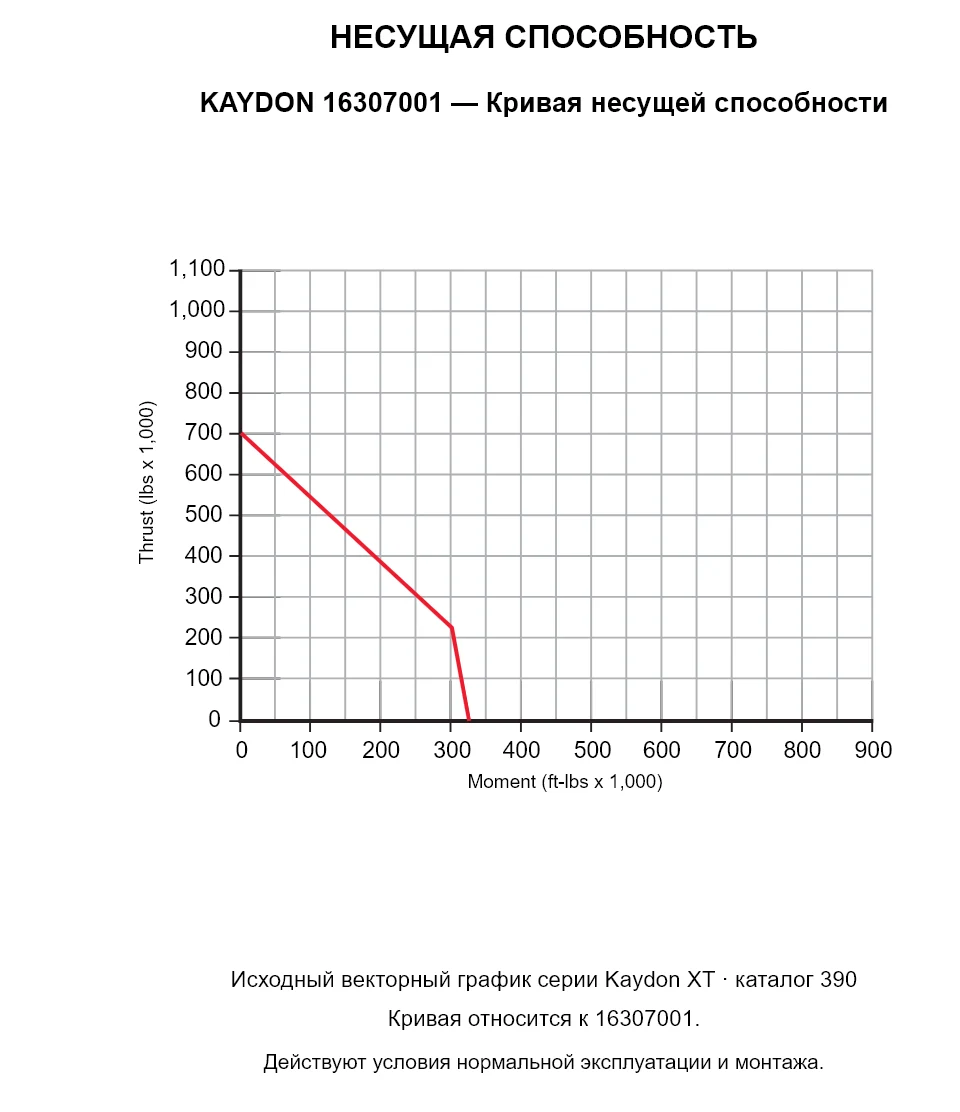

Диаграмма нагрузочной способности серии Xt
Используйте обозначение модели в легенде каталога как исходный ориентир по допустимым моменту и осевой нагрузке.
Примечание по инженерному подбору
Этот каталожный график предназначен для предварительного подбора. При окончательном согласовании MERYDOM также учитываются жесткость монтажа, несущая способность болтов, рабочий цикл, смазка и условия эксплуатации.
ИНЖЕНЕРНАЯ СЛУЖБА MERYDOM
Аналог MERYDOM для Kaydon 16307001
Этот подшипник MERYDOM проверен по опубликованному габариту модели, монтажным интерфейсам, исполнению зубчатого венца и заявленной спецификации материалов для использования в качестве аналога.
