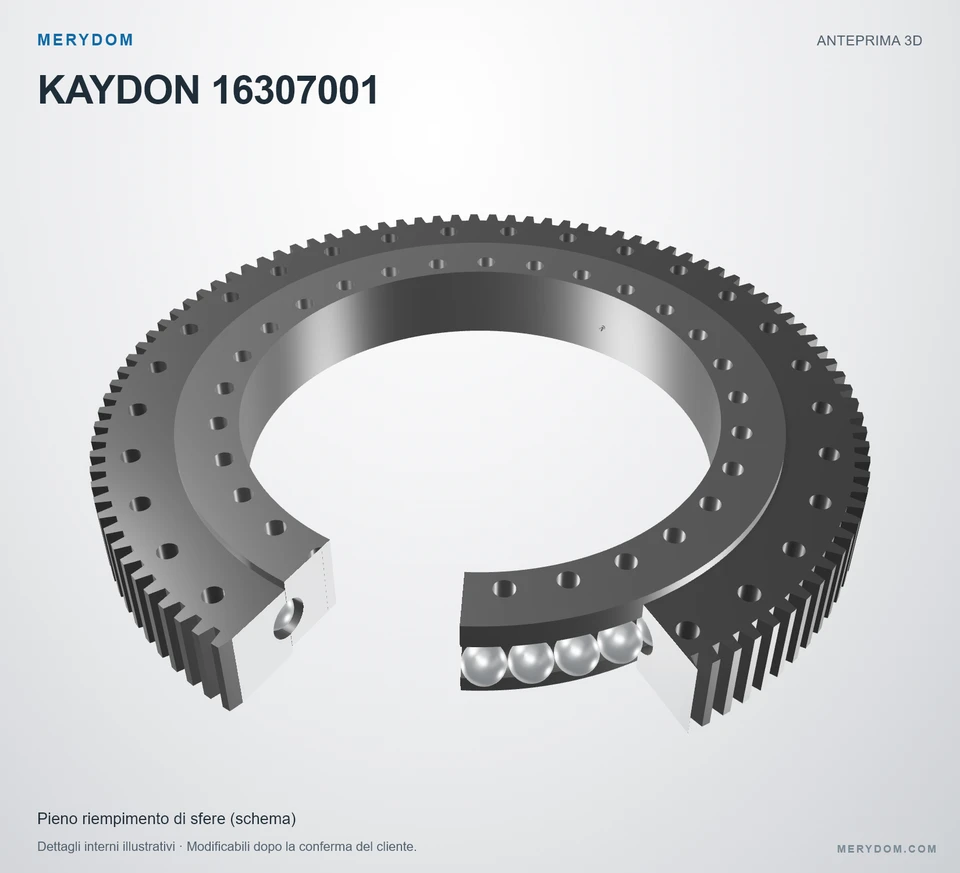

Cuscinetto di rotazione sostitutivo per Kaydon 16307001
Verificato di livello 3Cuscinetto di rotazione prodotto da MERYDOM e verificato per l’intercambiabilità con Kaydon 16307001. Questo cuscinetto MERYDOM è stato verificato rispetto a ingombro, interfacce di montaggio, dentatura e specifica materiali pubblicati per l’uso sostitutivo.
Modello di riferimento: Kaydon 16307001. Serie: Xt. Struttura del cuscinetto: Sfere a quattro punti di contatto. Configurazione dentatura: Dentatura esterna.
MARCHIO MERYDOM · SOSTITUZIONE CERTIFICATADati prodotto certificatiVedi specifiche complete ↓ Garanzia di fabbrica
16307001
Verificato da MERYDOMLivello 3 · Registro di verifica tecnicaCuscinetto di rotazione prodotto da MERYDOM e verificato per l’intercambiabilità con Kaydon 16307001.
- Overall OD (Do)
- 30.457 in
- Overall ID (di)
- 19.000 in
- Altezza totale
- 3.625 in
- Configurazione dentatura
- Dentatura esterna
- Fori di fissaggio
- 30 / 29 esterno / interno
- Design del cuscinetto
- Sfere a quattro punti di contatto
- Intercambiabilità dimensionale verificata
- Materiali controllati da MERYDOM
- Documentazione di fabbrica disponibile

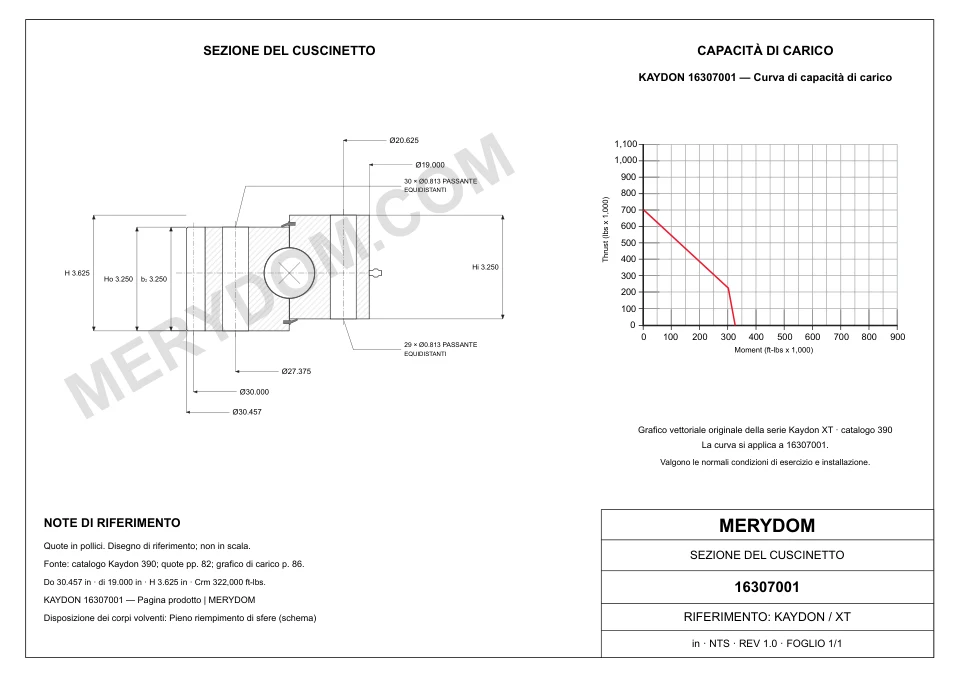

DIMENSIONI DEL PRODOTTO
Vedi specifiche complete ↓Dimensioni e interfacce pubblicate
Qui sono riportati tutti i valori disponibili di dimensioni, interfacce di montaggio e dentatura nell’unità originale pubblicata.
Dimensioni
- Diametro esterno totale (Do)
- 30.457 incirca 773,61 mm
- Diametro interno totale (di)
- 19.000 incirca 483 mm
- Altezza totale (H)
- 3.625 incirca 92,08 mm
- Peso del gruppo (G)
- 330 lbcirca 149,685 kg
Montaggio
- Circonferenza bulloni anello esterno (Lo)
- 27.375 incirca 695,33 mm
- Circonferenza bulloni anello interno (Li)
- 20.625 incirca 523,88 mm
Dentatura
- Diametro primitivo dentatura (D2)
- 30.000 incirca 762 mm
- Passo diametrale (Pd)
- 3,5
- Numero di denti (z2)
- 105
SPECIFICA CERTIFICATA MERYDOM
Verificato in fabbrica da MERYDOM · Registro controllatoSpecifiche del cuscinetto di rotazione Kaydon 16307001
Identità del prodotto MERYDOM, certificazione, materiali e dati dimensionali della sostituzione certificata.
| Parametro tecnico | Valore prodotto certificato MERYDOM |
|---|---|
| Prodotto certificato MERYDOM | |
| Marca prodotto | MERYDOM |
| Modello MERYDOM | 16307001 |
| Certificato intercambiabile con | Kaydon 16307001 |
| Verifica di fabbrica | Livello 3 · Verificato da ingegneria |
| Verificato da | Reparto tecnico MERYDOM |
| Metadati di verifica | Registro interno controllato; data e revisione del disegno non sono pubblicate. |
| Materiali | |
| Opzioni configurabili del materiale degli anelli | 42CrMo / 50Mn |
| Materiale tenuta | NBR · Gomma nitrilica |
| Opzioni configurabili del materiale del distanziatore | Nylon tecnico / Ottone |
| Identificazione | |
| Marchio di riferimento | Kaydon |
| Serie | Xt Serie |
| Modello di riferimento | 16307001 |
| Sistema di misura | PolliciRiferimento metrico mostrato a fianco |
| Struttura del cuscinetto | Sfere a quattro punti di contatto |
| Configurazione dentatura | Dentatura esterna |
| Dimensioni | |
| Diametro esterno totale (Do) | 30.457 incirca 773,61 mm |
| Diametro interno totale (di) | 19.000 incirca 483 mm |
| Altezza totale (H) | 3.625 incirca 92,08 mm |
| Circonferenza bulloni anello esterno (Lo) | 27.375 incirca 695,33 mm |
| Circonferenza bulloni anello interno (Li) | 20.625 incirca 523,88 mm |
| Diametro primitivo dentatura (D2) | 30.000 incirca 762 mm |
| Peso del gruppo (G) | 330 lbcirca 149,685 kg |
| Capacità di carico | |
| Carico massimo sul dente (Fz) | 17400 lbfcirca 77,4 kN |
| Capacità di carico a momento (Crm) | 322000 ft·lbfcirca 436,57 kN·m |
| Montaggio | |
| Fori bulloni anello esterno (no) | 30 fori · 0.813 |
| Fori bulloni anello interno (ni) | 29 fori · 0.813 |
| Dentatura | |
| Sistema di passo | DP |
| Passo diametrale di origine (Pd) | 3.5 DP |
| Modulo equivalente (derived reference only) (m) | 7.257143 mm |
| Numero di denti (z2) | 105 |
Livello 3 · Verificato dall’ufficio tecnico MERYDOMVerificato da Reparto tecnico MERYDOM. La data della prova e la revisione del disegno non sono pubblicate.
CAPACITÀ DI CARICO DELLA SERIE

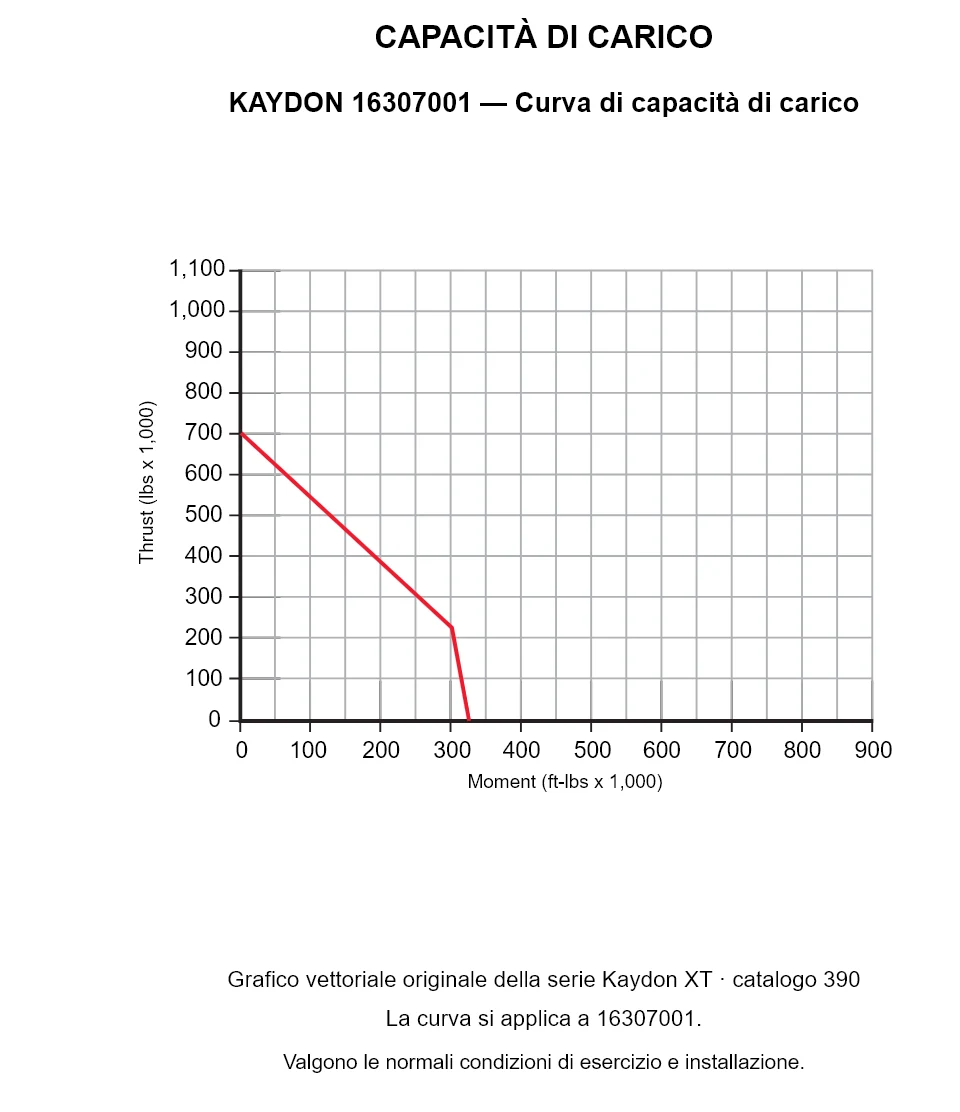

Grafico di carico della serie Xt
Usa la sigla del modello nella legenda del catalogo come riferimento iniziale per la capacità a momento e a spinta.
Nota di selezione tecnica
Questo diagramma è un ausilio di preselezione. L’approvazione finale MERYDOM deve considerare anche rigidezza del montaggio, capacità dei bulloni, ciclo di lavoro, lubrificazione e condizioni operative.
INGEGNERIA MERYDOM
Ricambio MERYDOM per Kaydon 16307001
Questo cuscinetto MERYDOM è stato verificato rispetto a ingombro, interfacce di montaggio, dentatura e specifica materiali pubblicati per l’uso sostitutivo.
Costruzione MERYDOM
- Opzioni configurabili del materiale degli anelli 42CrMo o 50Mn
- Sistema di tenuta in gomma nitrilica NBR
- Opzioni configurabili del distanziatore in nylon tecnico o ottone
Documentazione di fabbrica
- Verifica del reparto tecnico MERYDOM
- Le prove di verifica sono conservate nel registro interno controllato
- La revisione del disegno e il pacchetto documentale finale sono confermati con l’offerta
Conferma applicazione
- Confermare planarità del supporto, classe e precarico bulloni
- Verificare carichi applicati, ciclo di lavoro e lubrificazione
- Confermare temperatura, ambiente e condizioni di installazione
