Cuscinetto di rotazione sostitutivo per Kaydon 12770001

Name: MERYDOM Replacement for Kaydon 12770001 Slewing Bearing
Brand: MERYDOM
SKU: 12770001

Torna al catalogo sostitutivo

Kaydon Xt Series Senza dentatura outline drawing — Xt Serie · Senza dentatura outlineClicca sull’immagine per ingrandire

MARCHIO MERYDOM · SOSTITUZIONE CERTIFICATA

12770001

Verificato da MERYDOMLivello 3 · Registro di verifica tecnica

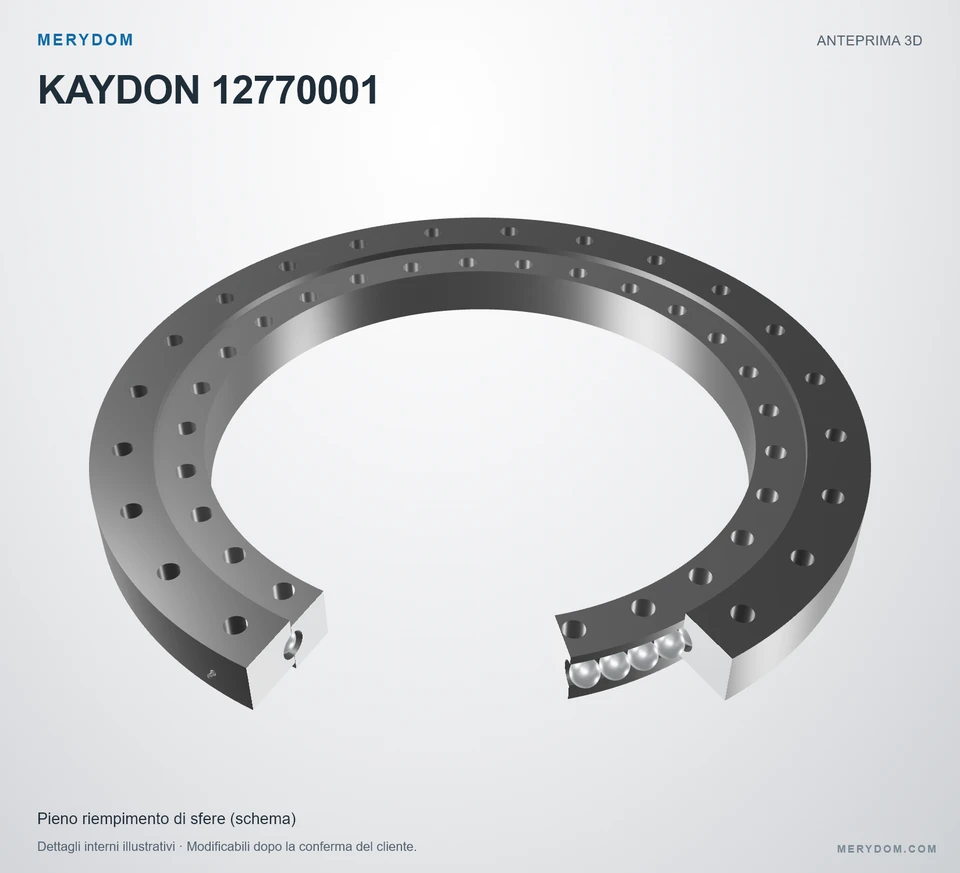

Cuscinetto di rotazione prodotto da MERYDOM e verificato per l’intercambiabilità con Kaydon 12770001.

Dati prodotto certificatiVedi specifiche complete ↓

Overall OD (Do): 29.650 in
Overall ID (di): 21.250 in
Altezza totale: 2.375 in
Configurazione dentatura: Senza dentatura
Fori di fissaggio: 24 / 28 esterno / interno
Design del cuscinetto: Sfere a quattro punti di contatto

Garanzia di fabbrica

Intercambiabilità dimensionale verificata
Materiali controllati da MERYDOM
Documentazione di fabbrica disponibile

DIMENSIONI DEL PRODOTTO

Dimensioni e interfacce pubblicate

Qui sono riportati tutti i valori disponibili di dimensioni, interfacce di montaggio e dentatura nell’unità originale pubblicata.

Vedi specifiche complete ↓

Dimensioni

Diametro esterno totale (Do): 29.650 incirca 753,1 mm
Diametro interno totale (di): 21.250 incirca 539,8 mm
Altezza totale (H): 2.375 incirca 60,33 mm
Peso del gruppo (G): 180 lbcirca 81,647 kg

Montaggio

Circonferenza bulloni anello esterno (Lo): 27.250 incirca 692,2 mm
Circonferenza bulloni anello interno (Li): 22.750 incirca 577,9 mm

SPECIFICA CERTIFICATA MERYDOM

Specifiche del cuscinetto di rotazione Kaydon 12770001

Identità del prodotto MERYDOM, certificazione, materiali e dati dimensionali della sostituzione certificata.

Verificato in fabbrica da MERYDOM · Registro controllato

Parametro tecnico	Valore prodotto certificato MERYDOM
Prodotto certificato MERYDOM
Marca prodotto	MERYDOM
Modello MERYDOM	12770001
Certificato intercambiabile con	Kaydon 12770001
Verifica di fabbrica	Livello 3 · Verificato da ingegneria
Verificato da	Reparto tecnico MERYDOM
Metadati di verifica	Registro interno controllato; data e revisione del disegno non sono pubblicate.
Materiali
Opzioni configurabili del materiale degli anelli	42CrMo / 50Mn
Materiale tenuta	NBR · Gomma nitrilica
Opzioni configurabili del materiale del distanziatore	Nylon tecnico / Ottone
Identificazione
Marchio di riferimento	Kaydon
Serie	Xt Serie
Modello di riferimento	12770001
Sistema di misura	PolliciRiferimento metrico mostrato a fianco
Struttura del cuscinetto	Sfere a quattro punti di contatto
Configurazione dentatura	Senza dentatura
Dimensioni
Diametro esterno totale (Do)	29.650 incirca 753,1 mm
Diametro interno totale (di)	21.250 incirca 539,8 mm
Altezza totale (H)	2.375 incirca 60,33 mm
Circonferenza bulloni anello esterno (Lo)	27.250 incirca 692,2 mm
Circonferenza bulloni anello interno (Li)	22.750 incirca 577,9 mm
Peso del gruppo (G)	180 lbcirca 81,647 kg
Capacità di carico
Capacità di carico a momento (Crm)	232000 ft·lbfcirca 314,55 kN·m
Montaggio
Fori bulloni anello esterno (no)	24 fori · 0.813
Fori bulloni anello interno (ni)	28 fori · 0.813
Dentatura
Dentatura integrale	Non applicabile

Livello 3 · Verificato dall’ufficio tecnico MERYDOMVerificato da Reparto tecnico MERYDOM. La data della prova e la revisione del disegno non sono pubblicate.

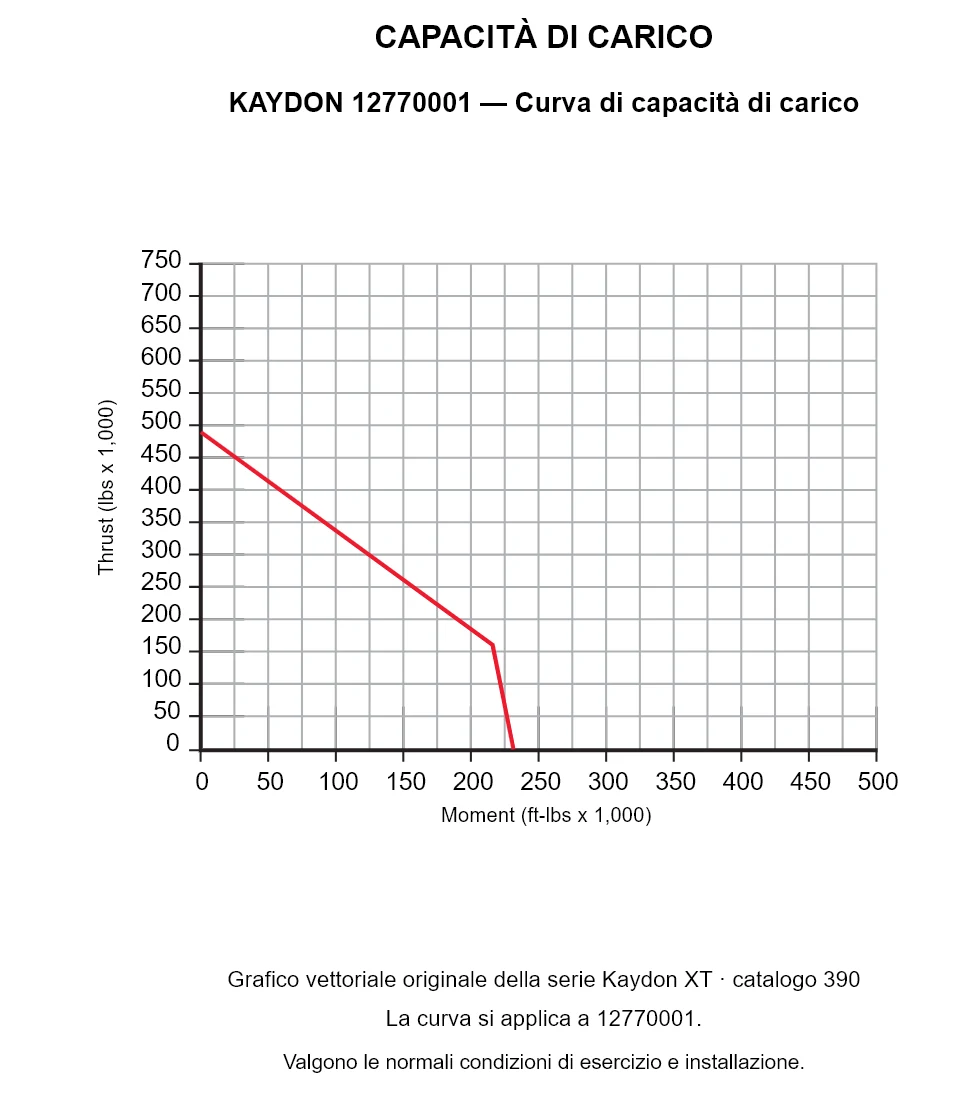

CAPACITÀ DI CARICO DELLA SERIE

Grafico di carico della serie Xt

Usa la sigla del modello nella legenda del catalogo come riferimento iniziale per la capacità a momento e a spinta.

Nota di selezione tecnica

Questo diagramma è un ausilio di preselezione. L’approvazione finale MERYDOM deve considerare anche rigidezza del montaggio, capacità dei bulloni, ciclo di lavoro, lubrificazione e condizioni operative.

INGEGNERIA MERYDOM

Ricambio MERYDOM per Kaydon 12770001

Questo cuscinetto MERYDOM è stato verificato rispetto a ingombro, interfacce di montaggio, dentatura e specifica materiali pubblicati per l’uso sostitutivo.

Intercambiabilità certificata

Sigla modello e ingombro di installazione corrispondenti
Interfacce fori e circonferenze bulloni verificate
Dentatura corrispondente alla configurazione di riferimento

Costruzione MERYDOM

Opzioni configurabili del materiale degli anelli 42CrMo o 50Mn
Sistema di tenuta in gomma nitrilica NBR
Opzioni configurabili del distanziatore in nylon tecnico o ottone

Documentazione di fabbrica

Verifica del reparto tecnico MERYDOM
Le prove di verifica sono conservate nel registro interno controllato
La revisione del disegno e il pacchetto documentale finale sono confermati con l’offerta

Conferma applicazione

Confermare planarità del supporto, classe e precarico bulloni
Verificare carichi applicati, ciclo di lavoro e lubrificazione
Confermare temperatura, ambiente e condizioni di installazione
