Rodamiento de giro de sustitución para Kaydon 16307001
Verificado de nivel 3Rodamiento de giro fabricado por MERYDOM y verificado para intercambiar con Kaydon 16307001. Este rodamiento MERYDOM se ha revisado frente a la envolvente, las interfaces de montaje, el engranaje y la especificación de materiales publicados para uso como reemplazo.
Modelo de referencia: Kaydon 16307001. Serie: Xt. Estructura del rodamiento: Bolas de contacto de cuatro puntos. Disposición del engranaje: Engranaje externo.
Disposición de los elementos rodantes: Dotación completa de bolas

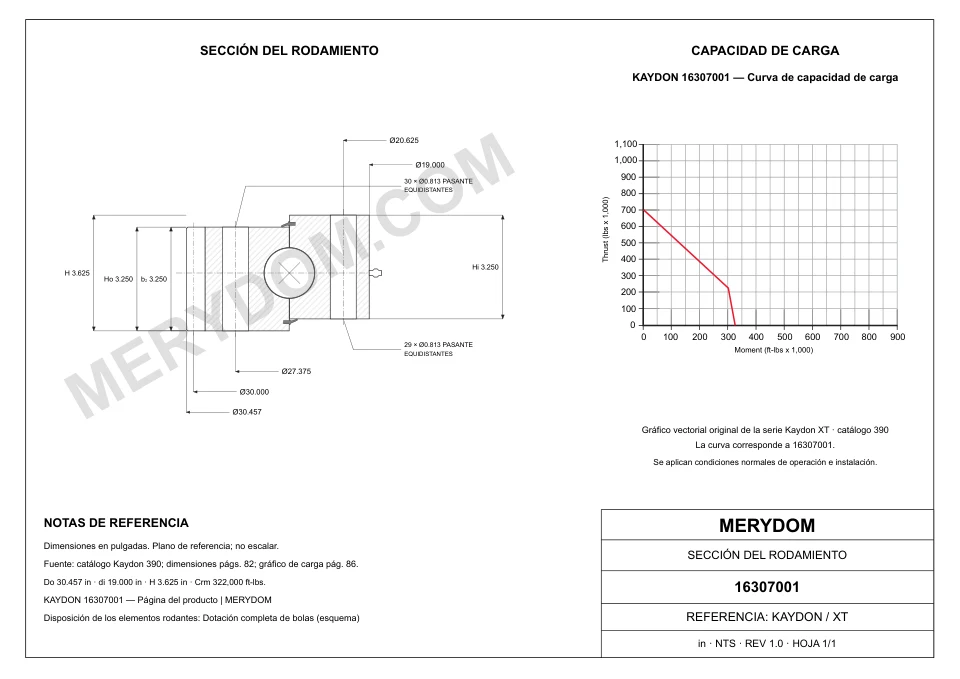

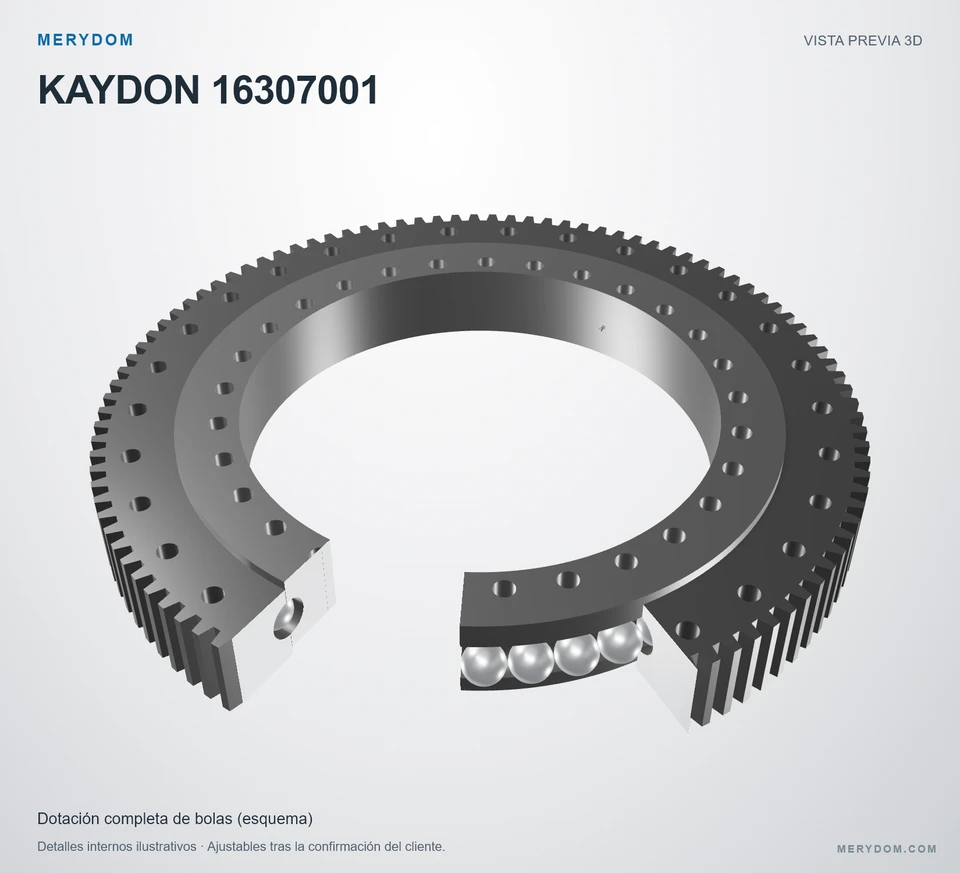

Catálogo 390, p75: dotación máxima de bolas. El tamaño, la cantidad de bolas y las holguras internas de la ilustración son esquemáticos.
MARCA MERYDOM · SUSTITUCIÓN CERTIFICADADatos certificados del productoVer especificaciones completas ↓ Garantía de fábrica
16307001
Verificado por MERYDOMNivel 3 · Registro de verificación técnicaRodamiento de giro fabricado por MERYDOM y verificado para intercambiar con Kaydon 16307001.
- Overall OD (Do)
- 30.457 in
- Overall ID (di)
- 19.000 in
- Altura total
- 3.625 in
- Disposición del engranaje
- Engranaje externo
- Orificios de montaje
- 30 / 29 exterior / interior
- Diseño del rodamiento
- Bolas de contacto de cuatro puntos
- Intercambio dimensional verificado
- Materiales controlados por MERYDOM
- Documentación de fábrica disponible
DIMENSIONES DEL PRODUCTO
Ver especificaciones completas ↓Dimensiones e interfaces publicadas
Aquí se muestran todas las dimensiones, interfaces de montaje y valores de engranaje disponibles en la unidad original publicada.
Dimensiones
- Diámetro exterior total (Do)
- 30.457 inaproximadamente 773,61 mm
- Diámetro interior total (di)
- 19.000 inaproximadamente 483 mm
- Altura total (H)
- 3.625 inaproximadamente 92,08 mm
- Peso del conjunto (G)
- 330 lbaproximadamente 149,685 kg
- Altura del anillo interior (Hi)
- 3.250 inaproximadamente 82,6 mm
- Altura del anillo exterior (Ho)
- 3.250 inaproximadamente 82,6 mm
Montaje
- Círculo de pernos del anillo exterior (Lo)
- 27.375 inaproximadamente 695,33 mm
- Círculo de pernos del anillo interior (Li)
- 20.625 inaproximadamente 523,88 mm
Engranaje
- Diámetro primitivo del engranaje (D2)
- 30.000 inaproximadamente 762 mm
- Paso diametral (Pd)
- 3,5
- Número de dientes (z2)
- 105
- Ancho del dentado según catálogo (b2)
- 3.250 inaproximadamente 82,6 mm
ESPECIFICACIÓN CERTIFICADA MERYDOM
Verificado en fábrica por MERYDOM · Registro controladoEspecificaciones del rodamiento de giro Kaydon 16307001
Identidad del producto MERYDOM, certificación, materiales y datos dimensionales de la sustitución certificada.
| Parámetro técnico | Valor certificado del producto MERYDOM |
|---|---|
| Producto certificado MERYDOM | |
| Marca del producto | MERYDOM |
| Modelo MERYDOM | 16307001 |
| Certificado intercambiable con | Kaydon 16307001 |
| Verificación de fábrica | Nivel 3 · Verificado por ingeniería |
| Revisado por | Departamento de Ingeniería de MERYDOM |
| Metadatos de verificación | Registro interno controlado; no se publican la fecha ni la revisión del plano. |
| Materiales | |
| Opciones configurables de material de anillos | 42CrMo / 50Mn |
| Material de la junta | NBR · Caucho nitrilo |
| Opciones configurables de material del separador | Nailon técnico / Latón |
| Identificación | |
| Marca de referencia | Kaydon |
| Serie | Xt Serie |
| Modelo de referencia | 16307001 |
| Sistema de medición | PulgadasLa referencia métrica se muestra al lado |
| Estructura del rodamiento | Bolas de contacto de cuatro puntos |
| Disposición del engranaje | Engranaje externo |
| Dimensiones | |
| Diámetro exterior total (Do) | 30.457 inaproximadamente 773,61 mm |
| Diámetro interior total (di) | 19.000 inaproximadamente 483 mm |
| Altura total (H) | 3.625 inaproximadamente 92,08 mm |
| Altura del anillo interior (Hi) | 3.250 inaproximadamente 82,6 mm |
| Altura del anillo exterior (Ho) | 3.250 inaproximadamente 82,6 mm |
| Círculo de pernos del anillo exterior (Lo) | 27.375 inaproximadamente 695,33 mm |
| Círculo de pernos del anillo interior (Li) | 20.625 inaproximadamente 523,88 mm |
| Diámetro primitivo del engranaje (D2) | 30.000 inaproximadamente 762 mm |
| Peso del conjunto (G) | 330 lbaproximadamente 149,685 kg |
| Capacidades | |
| Carga máxima por diente (Fz) | 17400 lbfaproximadamente 77,4 kN |
| Capacidad de carga de momento (Crm) | 322000 ft·lbfaproximadamente 436,57 kN·m |
| Montaje | |
| Orificios de pernos del anillo exterior (no) | 30 orificios · 0.813 |
| Orificios de pernos del anillo interior (ni) | 29 orificios · 0.813 |
| Engranaje | |
| Sistema de paso | DP |
| Paso diametral de origen (Pd) | 3.5 DP |
| Módulo equivalente (derived reference only) (m) | 7.257143 mm |
| Número de dientes (z2) | 105 |
| Ancho del dentado según catálogo (b2) | 3.250 inaproximadamente 83 mm |
| Coeficiente de desplazamiento de perfil (x2) | 0 |
Nivel 3 · Verificado por Ingeniería MERYDOMRevisado por Departamento de Ingeniería de MERYDOM. No se publican la fecha de evidencia ni la revisión del plano.

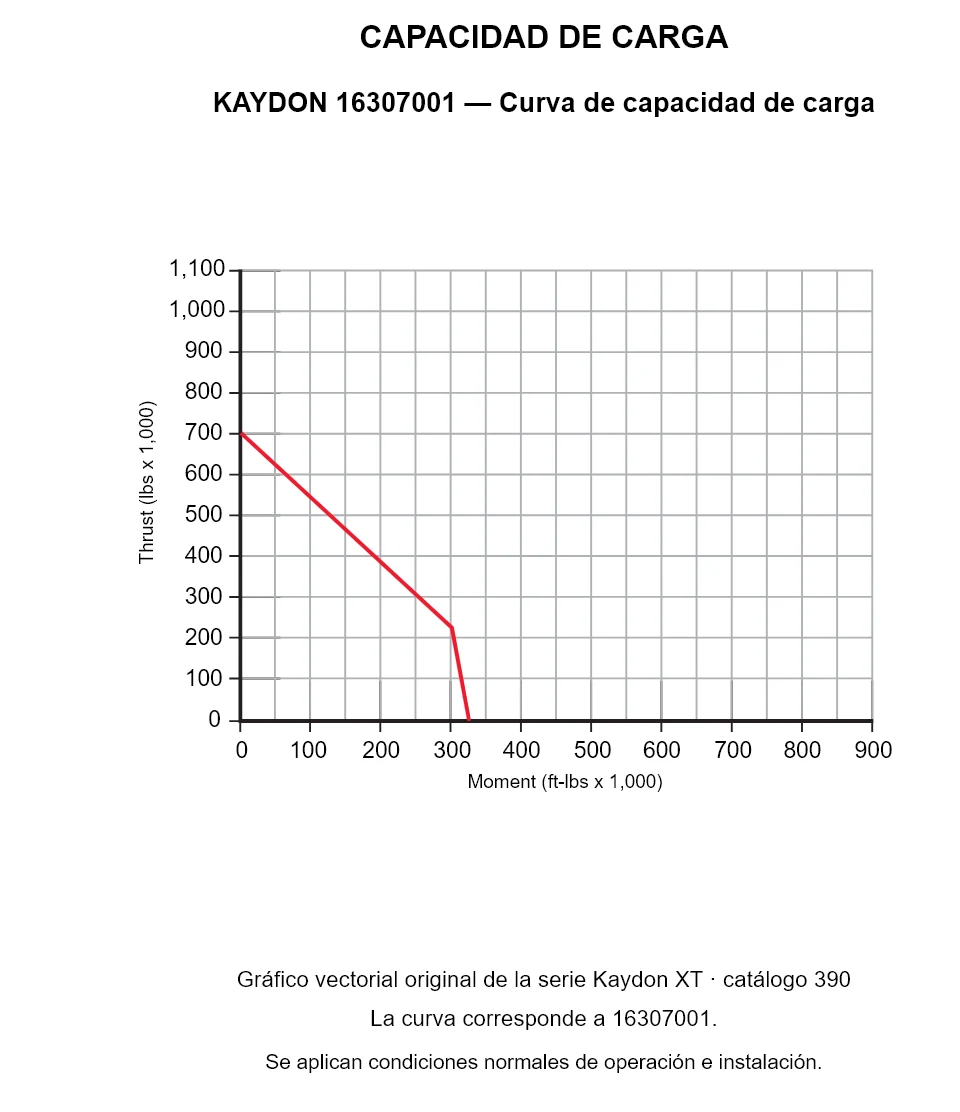

KAYDON 16307001 — Curva de capacidad de carga
KAYDON 16307001 — Curva de capacidad de carga
KAYDON 16307001 — Curva de capacidad de carga. Se aplican condiciones normales de operación e instalación.
Nota de selección técnica
Este gráfico sirve para una selección preliminar. La aprobación final de MERYDOM también debe considerar rigidez de montaje, capacidad de pernos, ciclo de trabajo, lubricación y condiciones de servicio.
INGENIERÍA MERYDOM
Reemplazo MERYDOM para Kaydon 16307001
Este rodamiento MERYDOM se ha revisado frente a la envolvente, las interfaces de montaje, el engranaje y la especificación de materiales publicados para uso como reemplazo.
Construcción MERYDOM
- Opciones configurables de material de anillos 42CrMo o 50Mn
- Sistema de sellado de caucho nitrilo NBR
- Opciones configurables de separadores de nailon técnico o latón
Documentación de fábrica
- Verificación por el Departamento de Ingeniería de MERYDOM
- La evidencia de verificación se mantiene en el registro interno controlado
- La revisión del plano y el paquete final de documentación se confirman con la cotización
Confirmación de la aplicación
- Confirmar planitud del apoyo, clase y precarga de pernos
- Verificar cargas aplicadas, ciclo de trabajo y lubricación
- Confirmar temperatura, entorno y condiciones de instalación
