Verifizierte Austauschbarkeit
- Übereinstimmende Modellbezeichnung und Einbaumaße
- Geprüfte Bohrungs- und Lochkreisschnittstellen
- Verzahnung passend zur Referenzausführung
Drehverbindung als Ersatz für Kaydon 16302001
Level 3 verifiziertVon MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit Kaydon 16302001. Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
Referenzmodell: Kaydon 16302001. Serie: Xt. Lagerkonstruktion: Vierpunkt-Kugellager. Verzahnungsart: Innenverzahnt.

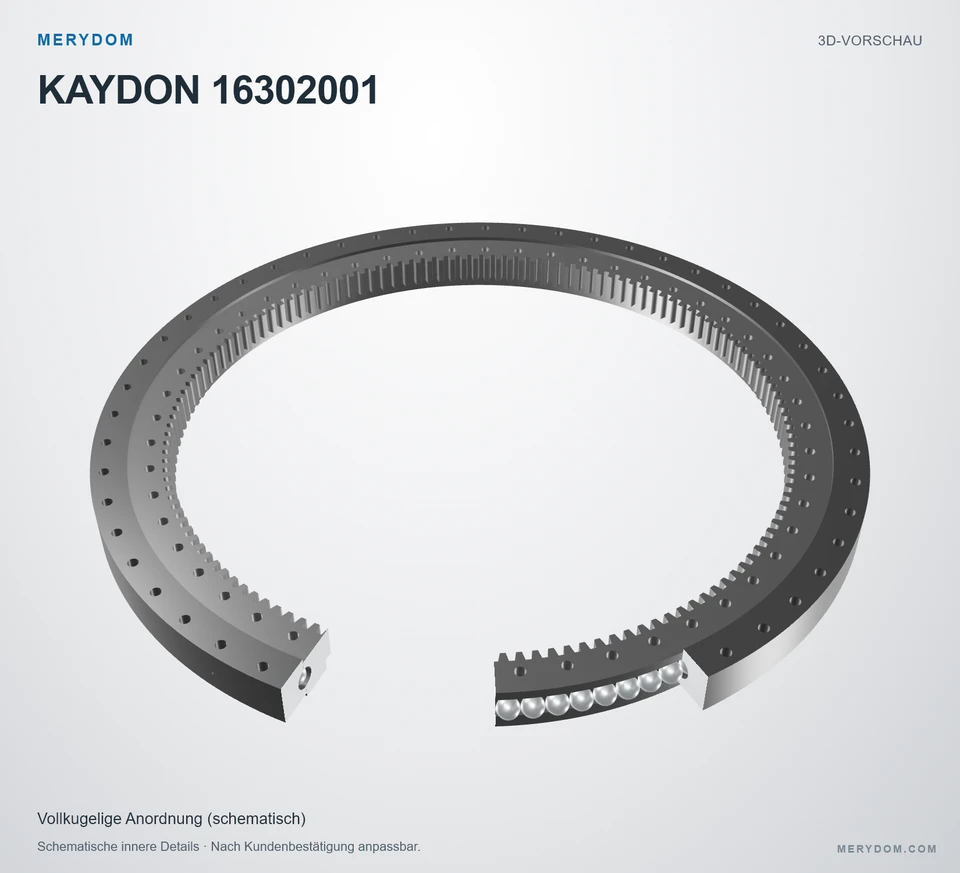

Wälzkörperanordnung: Vollkugelige Anordnung
Katalog 390, S. 75: maximale Kugelanzahl. Kugelgröße, Kugelanzahl und innere Abstände in der Darstellung sind schematisch.
MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKTVerifizierte ProduktdatenVollständige Spezifikationen ansehen ↓ Werkssicherheit
16302001
MERYDOM verifiziertStufe 3 · Technischer PrüfdatensatzVon MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit Kaydon 16302001.
- Overall OD (Do)
- 117.000 in
- Overall ID (di)
- 93.600 in
- Gesamthöhe
- 7.125 in
- Verzahnungsart
- Innenverzahnt
- Befestigungsbohrungen
- 52 / 52 außen / innen
- Lagerbauart
- Vierpunkt-Kugellager
- Verifizierte Maßaustauschbarkeit
- MERYDOM kontrollierte Werkstoffe
- Werksdokumentation verfügbar

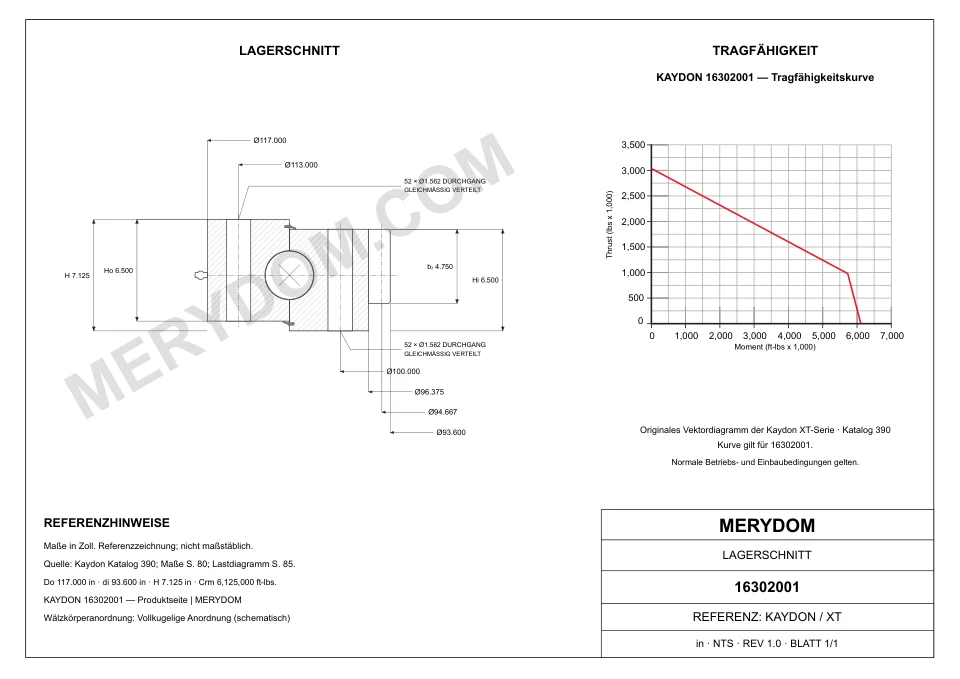

PRODUKTABMESSUNGEN
Vollständige Spezifikationen ansehen ↓Veröffentlichte Abmessungen und Schnittstellen
Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.
Abmessungen
- Gesamt-Außendurchmesser (Do)
- 117.000 inca. 2.972 mm
- Gesamt-Innendurchmesser (di)
- 93.600 inca. 2.377 mm
- Innendurchmesser des Innenringkörpers (dr)
- 96.375 inca. 2.447,93 mm
- Gesamthöhe (H)
- 7.125 inca. 180,98 mm
- Gesamtgewicht (G)
- 6200 lbca. 2.812,273 kg
- Innenringhöhe (Hi)
- 6.500 inca. 165 mm
- Außenringhöhe (Ho)
- 6.500 inca. 165 mm
Befestigung
- Lochkreis Außenring (Lo)
- 113.000 inca. 2.870 mm
- Lochkreis Innenring (Li)
- 100.000 inca. 2.540 mm
Verzahnung
- Teilkreisdurchmesser der Verzahnung (D2)
- 94.667 inca. 2.404,54 mm
- Diametralteilung (Pd)
- 1,5
- Zähnezahl (z2)
- 142
- Zahnbreite laut Katalog (b2)
- 4.750 inca. 120,7 mm
MERYDOM VERIFIZIERTE SPEZIFIKATION
MERYDOM werkseitig verifiziert · Kontrollierter DatensatzSpezifikationen der Ersatz-Drehverbindung Kaydon 16302001
MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.
| Technischer Parameter | Verifizierter MERYDOM Produktwert |
|---|---|
| MERYDOM zertifiziertes Produkt | |
| Produktmarke | MERYDOM |
| MERYDOM Modell | 16302001 |
| Zertifiziert austauschbar mit | Kaydon 16302001 |
| Werksverifizierung | Stufe 3 · Technisch verifiziert |
| Geprüft von | MERYDOM Technikabteilung |
| Verifizierungsmetadaten | Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht. |
| Werkstoffe | |
| Konfigurierbare Ringwerkstoffoptionen | 42CrMo / 50Mn |
| Dichtungswerkstoff | NBR · Nitrilkautschuk |
| Konfigurierbare Distanzstückwerkstoffe | Technisches Nylon / Messing |
| Identifikation | |
| Referenzmarke | Kaydon |
| Serie | Xt Serie |
| Referenzmodell | 16302001 |
| Maßsystem | ZollMetrischer Referenzwert daneben |
| Lagerkonstruktion | Vierpunkt-Kugellager |
| Verzahnungsart | Innenverzahnt |
| Abmessungen | |
| Gesamt-Außendurchmesser (Do) | 117.000 inca. 2.972 mm |
| Gesamt-Innendurchmesser (di) | 93.600 inca. 2.377 mm |
| Gesamthöhe (H) | 7.125 inca. 180,98 mm |
| Innenringhöhe (Hi) | 6.500 inca. 165 mm |
| Außenringhöhe (Ho) | 6.500 inca. 165 mm |
| Innendurchmesser des Innenringkörpers (dr) | 96.375 inca. 2.447,93 mm |
| Lochkreis Außenring (Lo) | 113.000 inca. 2.870 mm |
| Lochkreis Innenring (Li) | 100.000 inca. 2.540 mm |
| Teilkreisdurchmesser der Verzahnung (D2) | 94.667 inca. 2.404,54 mm |
| Gesamtgewicht (G) | 6200 lbca. 2.812,273 kg |
| Tragzahlen | |
| Maximale Zahnkraft (Fz) | 69900 lbfca. 310,93 kN |
| Momententragzahl (Crm) | 6125000 ft·lbfca. 8.304,38 kN·m |
| Befestigung | |
| Schraubenbohrungen Außenring (no) | 52 Bohrungen · 1.562 |
| Schraubenbohrungen Innenring (ni) | 52 Bohrungen · 1.562 |
| Verzahnung | |
| Teilungssystem | DP |
| Diametralteilung der Quelle (Pd) | 1.5 DP |
| Äquivalentes Modul (derived reference only) (m) | 16.933333 mm |
| Zähnezahl (z2) | 142 |
| Zahnbreite laut Katalog (b2) | 4.750 inca. 121 mm |
| Profilverschiebungsfaktor (x2) | 0 |
Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.

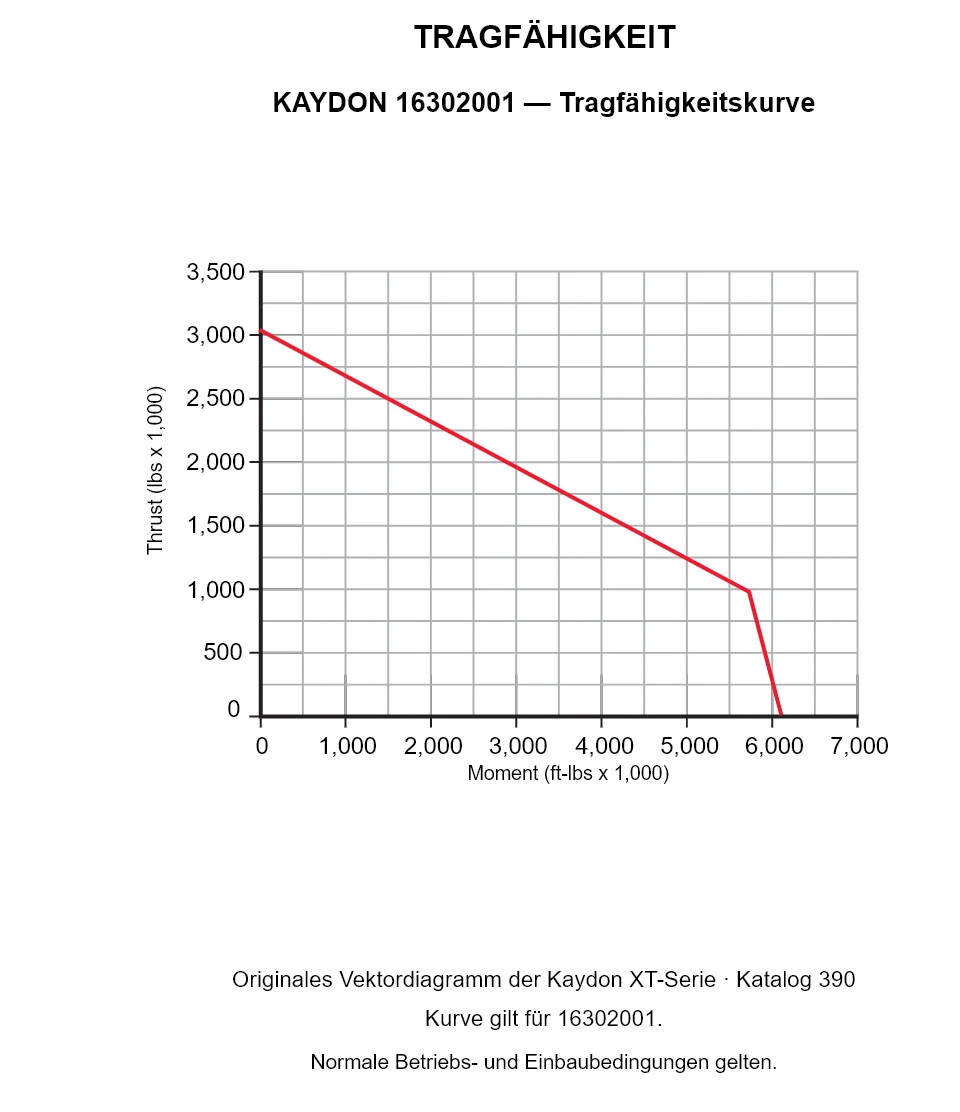

KAYDON 16302001 — Tragfähigkeitskurve
KAYDON 16302001 — Tragfähigkeitskurve
KAYDON 16302001 — Tragfähigkeitskurve. Normale Betriebs- und Einbaubedingungen gelten.
Technischer Auswahlhinweis
Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.
MERYDOM TECHNIK
MERYDOM Ersatz für Kaydon 16302001
Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
MERYDOM Ausführung
- Konfigurierbare Ringwerkstoffoptionen 42CrMo oder 50Mn
- Dichtungssystem aus NBR-Nitrilkautschuk
- Konfigurierbare Distanzstückoptionen aus technischem Nylon oder Messing
Werksdokumentation
- Technische Verifizierung durch die MERYDOM Technikabteilung
- Verifizierungsnachweise werden im kontrollierten internen Datensatz geführt
- Zeichnungsrevision und endgültiges Dokumentationspaket werden mit dem Angebot bestätigt
Anwendungsbestätigung
- Auflageebenheit, Schraubengüte und Vorspannung bestätigen
- Einwirkende Lasten, Lastzyklus und Schmierung prüfen
- Temperatur-, Umgebungs- und Einbaubedingungen bestätigen
RECHTLICHER UND TECHNISCHER HINWEIS
Unabhängige Ersatzprodukt-Verifizierung
- MERYDOM ist Hersteller und verifizierende Stelle des auf dieser Seite dargestellten MERYDOM Produkts.
- Marken und Modellnummern Dritter bleiben Eigentum der jeweiligen Inhaber und dienen ausschließlich zur Kennzeichnung der vorgesehenen Austauschreferenz.
- MERYDOM ist ein unabhängiger Hersteller und weder mit dem genannten OEM verbunden noch von ihm unterstützt oder gesponsert.
- Die Austauschbarkeitserklärung gilt für die übereinstimmende Modellbezeichnung und den veröffentlichten Prüfumfang; die Anwendungseignung hängt weiterhin von Lasten, Lastzyklus, Einbau, Schmierung und Betriebsumgebung ab.
- Das freigegebene Angebot, die Fertigungszeichnung und die vertragliche technische Vereinbarung bestimmen das endgültig gelieferte Produkt.
MERYDOM ERSATZPRODUKT-SUPPORT
Preis und Lieferzeit anfragenBereit für Preis-, Liefer- und Anwendungsbestätigung?
Send the required quantity and operating conditions. MERYDOM will confirm the supply configuration, documentation package and delivery schedule for model 16302001.
