Drehverbindung als Ersatz für Kaydon 16301001

Name: MERYDOM Replacement for Kaydon 16301001 Slewing Bearing
Brand: MERYDOM
SKU: 16301001

Zurück zum Ersatzkatalog

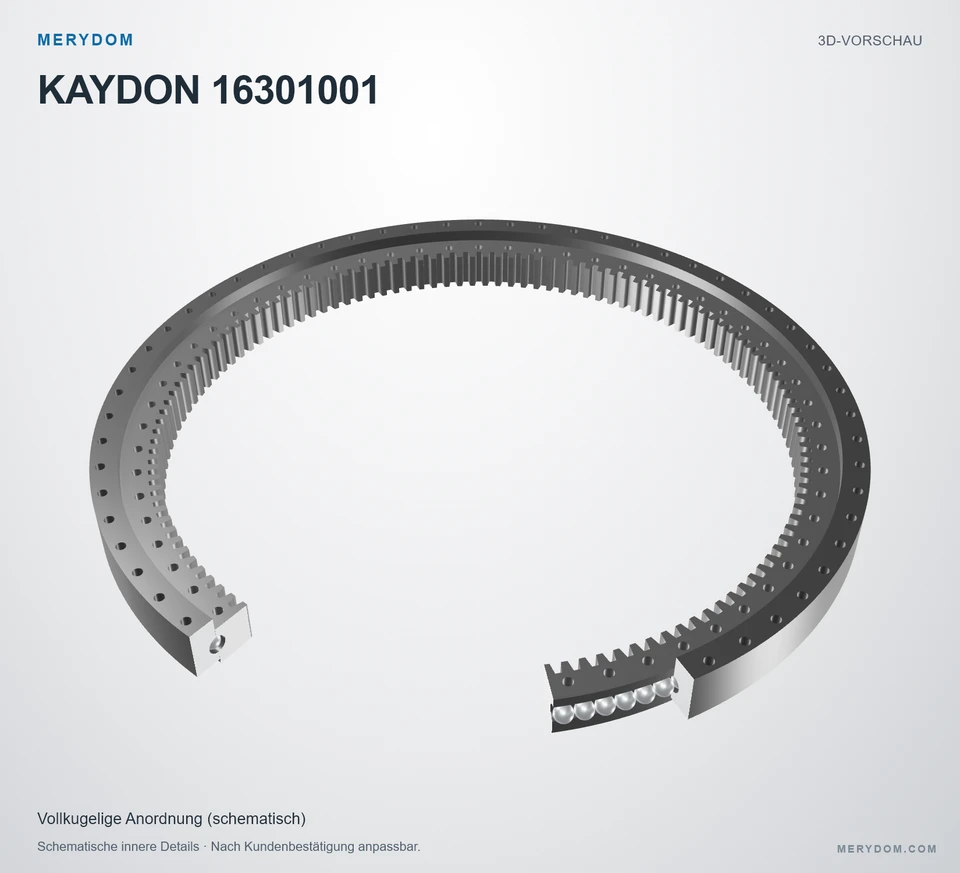

Kaydon Xt Series Innenverzahnt outline drawing — Xt Serie · Innenverzahnt outlineBild zum Vergrößern anklicken

MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKT

16301001

MERYDOM verifiziertStufe 3 · Technischer Prüfdatensatz

Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit Kaydon 16301001.

Verifizierte ProduktdatenVollständige Spezifikationen ansehen ↓

Overall OD (Do): 102.500 in
Overall ID (di): 85.360 in
Gesamthöhe: 7.440 in
Verzahnungsart: Innenverzahnt
Befestigungsbohrungen: 60 / 60 außen / innen
Lagerbauart: Vierpunkt-Kugellager

Werkssicherheit

Verifizierte Maßaustauschbarkeit
MERYDOM kontrollierte Werkstoffe
Werksdokumentation verfügbar

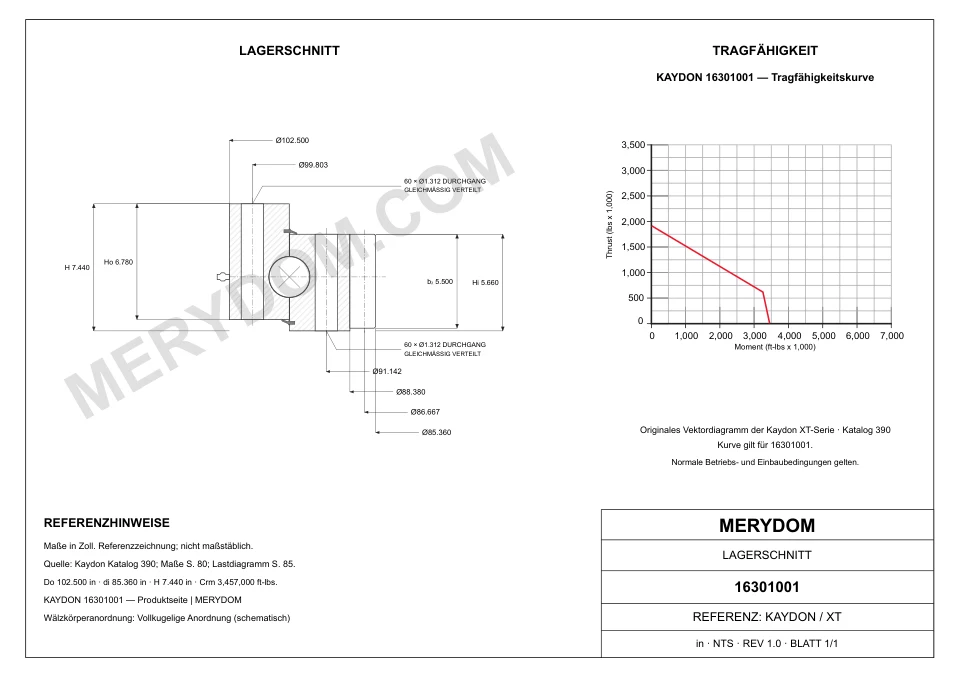

PRODUKTABMESSUNGEN

Veröffentlichte Abmessungen und Schnittstellen

Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.

Vollständige Spezifikationen ansehen ↓

Abmessungen

Gesamt-Außendurchmesser (Do): 102.500 inca. 2.604 mm
Gesamt-Innendurchmesser (di): 85.360 inca. 2.168,1 mm
Innendurchmesser des Innenringkörpers (dr): 88.380 inca. 2.244,9 mm
Gesamthöhe (H): 7.440 inca. 189 mm
Gesamtgewicht (G): 3750 lbca. 1.700,971 kg

Befestigung

Lochkreis Außenring (Lo): 99.803 inca. 2.535 mm
Lochkreis Innenring (Li): 91.142 inca. 2.315,01 mm

Verzahnung

Teilkreisdurchmesser der Verzahnung (D2): 86.667 inca. 2.201,34 mm
Diametralteilung (Pd): 1,5
Zähnezahl (z2): 130

MERYDOM VERIFIZIERTE SPEZIFIKATION

Spezifikationen der Ersatz-Drehverbindung Kaydon 16301001

MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.

MERYDOM werkseitig verifiziert · Kontrollierter Datensatz

Technischer Parameter	Verifizierter MERYDOM Produktwert
MERYDOM zertifiziertes Produkt
Produktmarke	MERYDOM
MERYDOM Modell	16301001
Zertifiziert austauschbar mit	Kaydon 16301001
Werksverifizierung	Stufe 3 · Technisch verifiziert
Geprüft von	MERYDOM Technikabteilung
Verifizierungsmetadaten	Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht.
Werkstoffe
Konfigurierbare Ringwerkstoffoptionen	42CrMo / 50Mn
Dichtungswerkstoff	NBR · Nitrilkautschuk
Konfigurierbare Distanzstückwerkstoffe	Technisches Nylon / Messing
Identifikation
Referenzmarke	Kaydon
Serie	Xt Serie
Referenzmodell	16301001
Maßsystem	ZollMetrischer Referenzwert daneben
Lagerkonstruktion	Vierpunkt-Kugellager
Verzahnungsart	Innenverzahnt
Abmessungen
Gesamt-Außendurchmesser (Do)	102.500 inca. 2.604 mm
Gesamt-Innendurchmesser (di)	85.360 inca. 2.168,1 mm
Gesamthöhe (H)	7.440 inca. 189 mm
Innendurchmesser des Innenringkörpers (dr)	88.380 inca. 2.244,9 mm
Lochkreis Außenring (Lo)	99.803 inca. 2.535 mm
Lochkreis Innenring (Li)	91.142 inca. 2.315,01 mm
Teilkreisdurchmesser der Verzahnung (D2)	86.667 inca. 2.201,34 mm
Gesamtgewicht (G)	3750 lbca. 1.700,971 kg
Tragzahlen
Maximale Zahnkraft (Fz)	81500 lbfca. 362,53 kN
Momententragzahl (Crm)	3457000 ft·lbfca. 4.687,06 kN·m
Befestigung
Schraubenbohrungen Außenring (no)	60 Bohrungen · 1.312
Schraubenbohrungen Innenring (ni)	60 Bohrungen · 1.312
Verzahnung
Teilungssystem	DP
Diametralteilung der Quelle (Pd)	1.5 DP
Äquivalentes Modul (derived reference only) (m)	16.933333 mm
Zähnezahl (z2)	130

Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.

SERIEN-TRAGFÄHIGKEIT

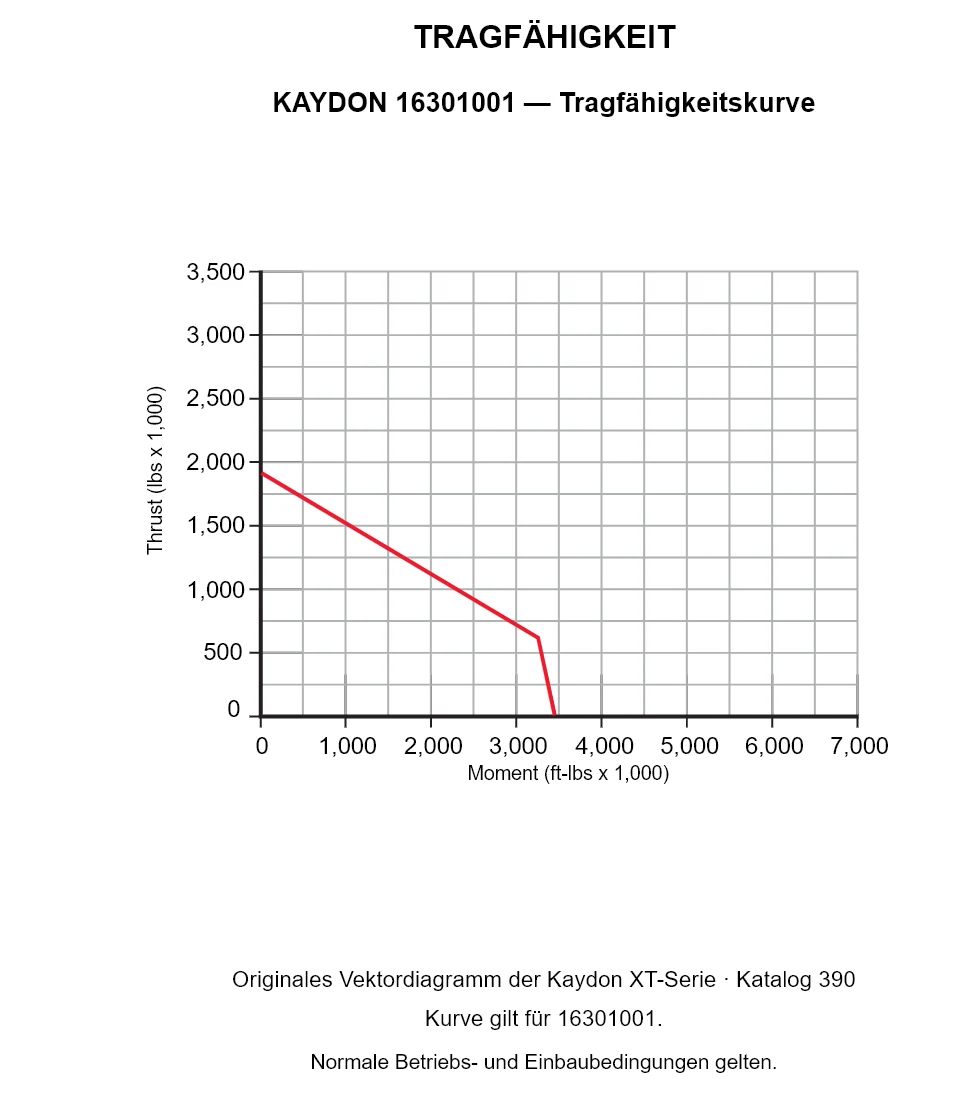

Traglastdiagramm der Serie Xt

Verwenden Sie die Modellbezeichnung in der Kataloglegende als erste Referenz für Moment- und Axialtragfähigkeit.

Technischer Auswahlhinweis

Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.

MERYDOM TECHNIK

MERYDOM Ersatz für Kaydon 16301001

Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.

Verifizierte Austauschbarkeit

Übereinstimmende Modellbezeichnung und Einbaumaße
Geprüfte Bohrungs- und Lochkreisschnittstellen
Verzahnung passend zur Referenzausführung

MERYDOM Ausführung

Konfigurierbare Ringwerkstoffoptionen 42CrMo oder 50Mn
Dichtungssystem aus NBR-Nitrilkautschuk
Konfigurierbare Distanzstückoptionen aus technischem Nylon oder Messing

Werksdokumentation

Technische Verifizierung durch die MERYDOM Technikabteilung
Verifizierungsnachweise werden im kontrollierten internen Datensatz geführt
Zeichnungsrevision und endgültiges Dokumentationspaket werden mit dem Angebot bestätigt

Anwendungsbestätigung

Auflageebenheit, Schraubengüte und Vorspannung bestätigen
Einwirkende Lasten, Lastzyklus und Schmierung prüfen
Temperatur-, Umgebungs- und Einbaubedingungen bestätigen

ZUGEHÖRIGE ZERTIFIZIERTE PRODUKTE

MERYDOM Modell	Verzahnung	OD × ID × H
16313001	Außenverzahnt	2,509.52 × 1,991.36 × 168.275 mm	Details ansehen →
16302001	Innenverzahnt	2,971.8 × 2,377.44 × 180.975 mm	Details ansehen →
16389001	Unverzahnt	2,234.997 × 1,754.988 × 153.01 mm	Details ansehen →
16312001	Außenverzahnt	2,160.702 × 1,695.45 × 180.848 mm	Details ansehen →

Unabhängige Ersatzprodukt-Verifizierung

MERYDOM ist Hersteller und verifizierende Stelle des auf dieser Seite dargestellten MERYDOM Produkts.
Marken und Modellnummern Dritter bleiben Eigentum der jeweiligen Inhaber und dienen ausschließlich zur Kennzeichnung der vorgesehenen Austauschreferenz.
MERYDOM ist ein unabhängiger Hersteller und weder mit dem genannten OEM verbunden noch von ihm unterstützt oder gesponsert.
Die Austauschbarkeitserklärung gilt für die übereinstimmende Modellbezeichnung und den veröffentlichten Prüfumfang; die Anwendungseignung hängt weiterhin von Lasten, Lastzyklus, Einbau, Schmierung und Betriebsumgebung ab.
Das freigegebene Angebot, die Fertigungszeichnung und die vertragliche technische Vereinbarung bestimmen das endgültig gelieferte Produkt.
