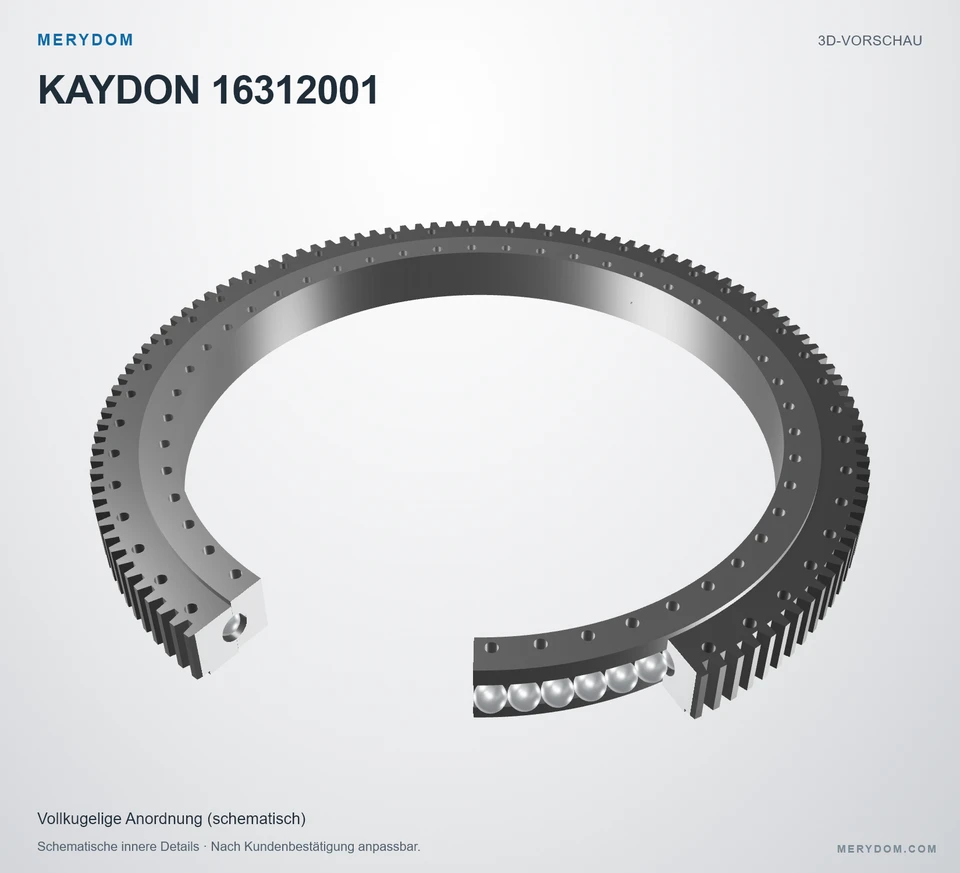

Drehverbindung als Ersatz für Kaydon 16312001

Name: MERYDOM Replacement for Kaydon 16312001 Slewing Bearing
Brand: MERYDOM
SKU: 16312001

Zurück zum Ersatzkatalog

Kaydon Xt Series Außenverzahnt outline drawing — Xt Serie · Außenverzahnt outlineBild zum Vergrößern anklicken

MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKT

16312001

MERYDOM verifiziertStufe 3 · Technischer Prüfdatensatz

Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit Kaydon 16312001.

Verifizierte ProduktdatenVollständige Spezifikationen ansehen ↓

Overall OD (Do): 85.067 in
Overall ID (di): 66.750 in
Gesamthöhe: 7.120 in
Verzahnungsart: Außenverzahnt
Befestigungsbohrungen: 48 / 48 außen / innen
Lagerbauart: Vierpunkt-Kugellager

Werkssicherheit

Verifizierte Maßaustauschbarkeit
MERYDOM kontrollierte Werkstoffe
Werksdokumentation verfügbar

PRODUKTABMESSUNGEN

Veröffentlichte Abmessungen und Schnittstellen

Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.

Vollständige Spezifikationen ansehen ↓

Abmessungen

Gesamt-Außendurchmesser (Do): 85.067 inca. 2.160,7 mm
Gesamt-Innendurchmesser (di): 66.750 inca. 1.695,5 mm
Außendurchmesser des Außenringkörpers (Dr): 82.120 inca. 2.085,8 mm
Gesamthöhe (H): 7.120 inca. 180,8 mm
Gesamtgewicht (G): 3410 lbca. 1.546,75 kg

Befestigung

Lochkreis Außenring (Lo): 80.125 inca. 2.035,18 mm
Lochkreis Innenring (Li): 69.250 inca. 1.759 mm

Verzahnung

Teilkreisdurchmesser der Verzahnung (D2): 84.000 inca. 2.134 mm
Diametralteilung (Pd): 1,5
Zähnezahl (z2): 126

MERYDOM VERIFIZIERTE SPEZIFIKATION

Spezifikationen der Ersatz-Drehverbindung Kaydon 16312001

MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.

MERYDOM werkseitig verifiziert · Kontrollierter Datensatz

Technischer Parameter	Verifizierter MERYDOM Produktwert
MERYDOM zertifiziertes Produkt
Produktmarke	MERYDOM
MERYDOM Modell	16312001
Zertifiziert austauschbar mit	Kaydon 16312001
Werksverifizierung	Stufe 3 · Technisch verifiziert
Geprüft von	MERYDOM Technikabteilung
Verifizierungsmetadaten	Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht.
Werkstoffe
Konfigurierbare Ringwerkstoffoptionen	42CrMo / 50Mn
Dichtungswerkstoff	NBR · Nitrilkautschuk
Konfigurierbare Distanzstückwerkstoffe	Technisches Nylon / Messing
Identifikation
Referenzmarke	Kaydon
Serie	Xt Serie
Referenzmodell	16312001
Maßsystem	ZollMetrischer Referenzwert daneben
Lagerkonstruktion	Vierpunkt-Kugellager
Verzahnungsart	Außenverzahnt
Abmessungen
Gesamt-Außendurchmesser (Do)	85.067 inca. 2.160,7 mm
Gesamt-Innendurchmesser (di)	66.750 inca. 1.695,5 mm
Gesamthöhe (H)	7.120 inca. 180,8 mm
Außendurchmesser des Außenringkörpers (Dr)	82.120 inca. 2.085,8 mm
Lochkreis Außenring (Lo)	80.125 inca. 2.035,18 mm
Lochkreis Innenring (Li)	69.250 inca. 1.759 mm
Teilkreisdurchmesser der Verzahnung (D2)	84.000 inca. 2.134 mm
Gesamtgewicht (G)	3410 lbca. 1.546,75 kg
Tragzahlen
Maximale Zahnkraft (Fz)	81900 lbfca. 364,31 kN
Momententragzahl (Crm)	3575000 ft·lbfca. 4.847,05 kN·m
Befestigung
Schraubenbohrungen Außenring (no)	48 Bohrungen · 1.313
Schraubenbohrungen Innenring (ni)	48 Bohrungen · 1.313
Verzahnung
Teilungssystem	DP
Diametralteilung der Quelle (Pd)	1.5 DP
Äquivalentes Modul (derived reference only) (m)	16.933333 mm
Zähnezahl (z2)	126

Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.

SERIEN-TRAGFÄHIGKEIT

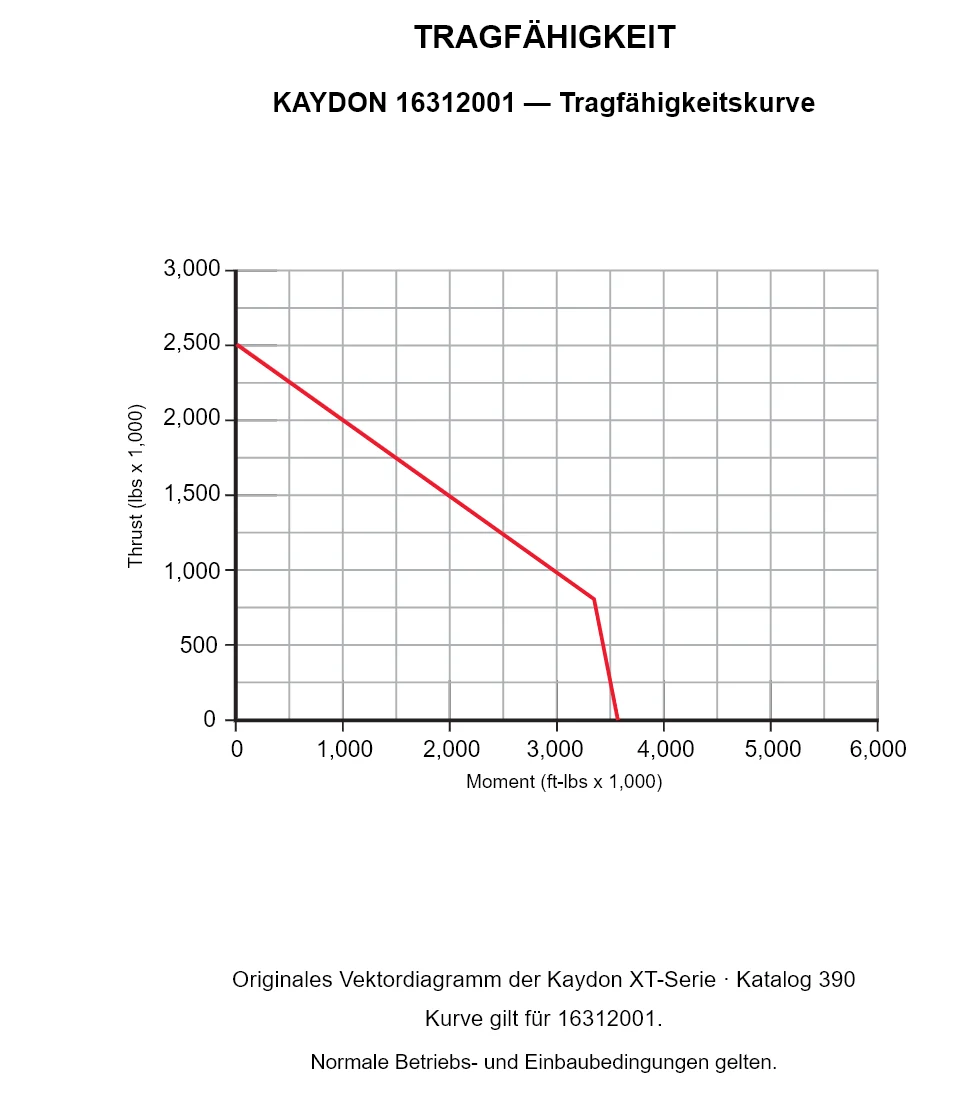

Traglastdiagramm der Serie Xt

Verwenden Sie die Modellbezeichnung in der Kataloglegende als erste Referenz für Moment- und Axialtragfähigkeit.

Technischer Auswahlhinweis

Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.

MERYDOM TECHNIK

MERYDOM Ersatz für Kaydon 16312001

Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.

Verifizierte Austauschbarkeit

Übereinstimmende Modellbezeichnung und Einbaumaße
Geprüfte Bohrungs- und Lochkreisschnittstellen
Verzahnung passend zur Referenzausführung

MERYDOM Ausführung

Konfigurierbare Ringwerkstoffoptionen 42CrMo oder 50Mn
Dichtungssystem aus NBR-Nitrilkautschuk
Konfigurierbare Distanzstückoptionen aus technischem Nylon oder Messing

Werksdokumentation

Technische Verifizierung durch die MERYDOM Technikabteilung
Verifizierungsnachweise werden im kontrollierten internen Datensatz geführt
Zeichnungsrevision und endgültiges Dokumentationspaket werden mit dem Angebot bestätigt

Anwendungsbestätigung

Auflageebenheit, Schraubengüte und Vorspannung bestätigen
Einwirkende Lasten, Lastzyklus und Schmierung prüfen
Temperatur-, Umgebungs- und Einbaubedingungen bestätigen
