Verifizierte Austauschbarkeit
- Übereinstimmende Modellbezeichnung und Einbaumaße
- Geprüfte Bohrungs- und Lochkreisschnittstellen
- Verzahnung passend zur Referenzausführung
Drehverbindung als Ersatz für Kaydon 16311001
Level 3 verifiziertVon MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit Kaydon 16311001. Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
Referenzmodell: Kaydon 16311001. Serie: Xt. Lagerkonstruktion: Vierpunkt-Kugellager. Verzahnungsart: Außenverzahnt.

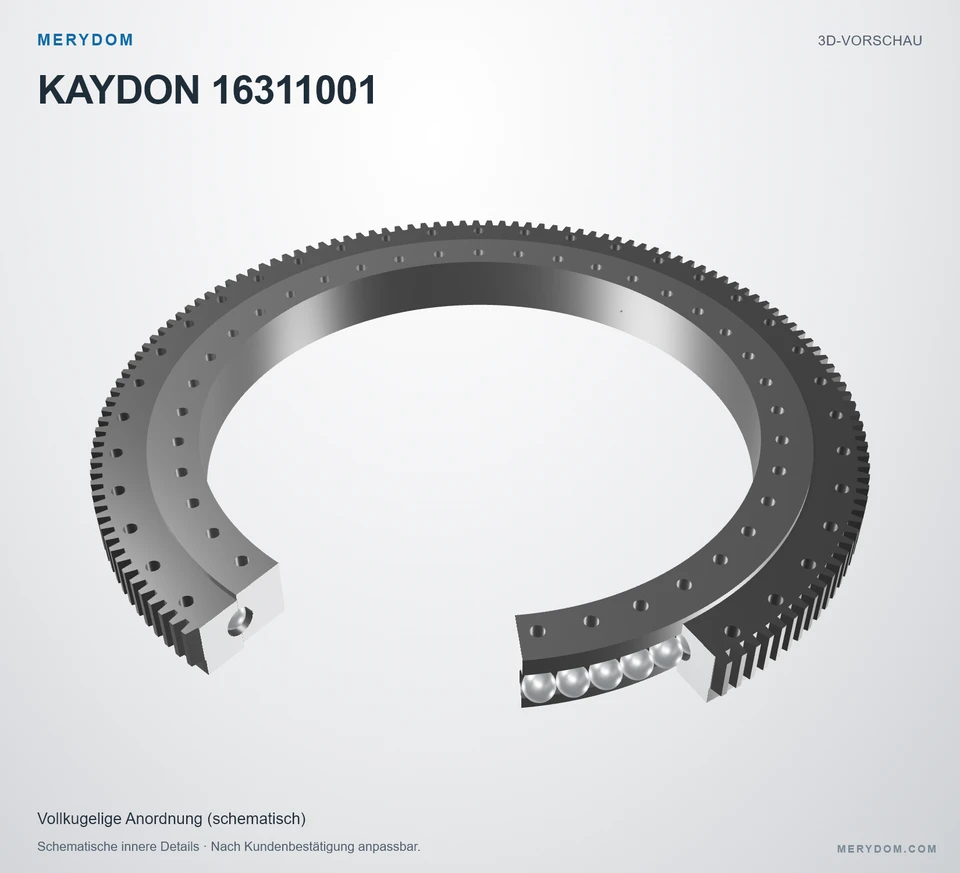

Wälzkörperanordnung: Vollkugelige Anordnung
Katalog 390, S. 75: maximale Kugelanzahl. Kugelgröße, Kugelanzahl und innere Abstände in der Darstellung sind schematisch.
MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKTVerifizierte ProduktdatenVollständige Spezifikationen ansehen ↓ Werkssicherheit
16311001
MERYDOM verifiziertStufe 3 · Technischer PrüfdatensatzVon MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit Kaydon 16311001.
- Overall OD (Do)
- 75.000 in
- Overall ID (di)
- 54.500 in
- Gesamthöhe
- 6.500 in
- Verzahnungsart
- Außenverzahnt
- Befestigungsbohrungen
- 40 / 40 außen / innen
- Lagerbauart
- Vierpunkt-Kugellager
- Verifizierte Maßaustauschbarkeit
- MERYDOM kontrollierte Werkstoffe
- Werksdokumentation verfügbar
PRODUKTABMESSUNGEN
Vollständige Spezifikationen ansehen ↓Veröffentlichte Abmessungen und Schnittstellen
Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.
Abmessungen
- Gesamt-Außendurchmesser (Do)
- 75.000 inca. 1.905 mm
- Gesamt-Innendurchmesser (di)
- 54.500 inca. 1.384 mm
- Außendurchmesser des Außenringkörpers (Dr)
- 72.560 inca. 1.843 mm
- Gesamthöhe (H)
- 6.500 inca. 165 mm
- Gesamtgewicht (G)
- 2865 lbca. 1.299,542 kg
- Innenringhöhe (Hi)
- 5.875 inca. 149,23 mm
- Außenringhöhe (Ho)
- 5.875 inca. 149,23 mm
Befestigung
- Lochkreis Außenring (Lo)
- 70.250 inca. 1.784,4 mm
- Lochkreis Innenring (Li)
- 58.500 inca. 1.486 mm
Verzahnung
- Teilkreisdurchmesser der Verzahnung (D2)
- 74.000 inca. 1.880 mm
- Diametralteilung (Pd)
- 2
- Zähnezahl (z2)
- 148
- Zahnbreite laut Katalog (b2)
- 4.000 inca. 102 mm
MERYDOM VERIFIZIERTE SPEZIFIKATION
MERYDOM werkseitig verifiziert · Kontrollierter DatensatzSpezifikationen der Ersatz-Drehverbindung Kaydon 16311001
MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.
| Technischer Parameter | Verifizierter MERYDOM Produktwert |
|---|---|
| MERYDOM zertifiziertes Produkt | |
| Produktmarke | MERYDOM |
| MERYDOM Modell | 16311001 |
| Zertifiziert austauschbar mit | Kaydon 16311001 |
| Werksverifizierung | Stufe 3 · Technisch verifiziert |
| Geprüft von | MERYDOM Technikabteilung |
| Verifizierungsmetadaten | Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht. |
| Werkstoffe | |
| Konfigurierbare Ringwerkstoffoptionen | 42CrMo / 50Mn |
| Dichtungswerkstoff | NBR · Nitrilkautschuk |
| Konfigurierbare Distanzstückwerkstoffe | Technisches Nylon / Messing |
| Identifikation | |
| Referenzmarke | Kaydon |
| Serie | Xt Serie |
| Referenzmodell | 16311001 |
| Maßsystem | ZollMetrischer Referenzwert daneben |
| Lagerkonstruktion | Vierpunkt-Kugellager |
| Verzahnungsart | Außenverzahnt |
| Abmessungen | |
| Gesamt-Außendurchmesser (Do) | 75.000 inca. 1.905 mm |
| Gesamt-Innendurchmesser (di) | 54.500 inca. 1.384 mm |
| Gesamthöhe (H) | 6.500 inca. 165 mm |
| Innenringhöhe (Hi) | 5.875 inca. 149,23 mm |
| Außenringhöhe (Ho) | 5.875 inca. 149,23 mm |
| Außendurchmesser des Außenringkörpers (Dr) | 72.560 inca. 1.843 mm |
| Lochkreis Außenring (Lo) | 70.250 inca. 1.784,4 mm |
| Lochkreis Innenring (Li) | 58.500 inca. 1.486 mm |
| Teilkreisdurchmesser der Verzahnung (D2) | 74.000 inca. 1.880 mm |
| Gesamtgewicht (G) | 2865 lbca. 1.299,542 kg |
| Tragzahlen | |
| Maximale Zahnkraft (Fz) | 36600 lbfca. 162,8 kN |
| Momententragzahl (Crm) | 2873000 ft·lbfca. 3.895,26 kN·m |
| Befestigung | |
| Schraubenbohrungen Außenring (no) | 40 Bohrungen · 1.313 |
| Schraubenbohrungen Innenring (ni) | 40 Bohrungen · 1.313 |
| Verzahnung | |
| Teilungssystem | DP |
| Diametralteilung der Quelle (Pd) | 2 DP |
| Äquivalentes Modul (derived reference only) (m) | 12.7 mm |
| Zähnezahl (z2) | 148 |
| Zahnbreite laut Katalog (b2) | 4.000 inca. 102 mm |
| Profilverschiebungsfaktor (x2) | 0 |
Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.

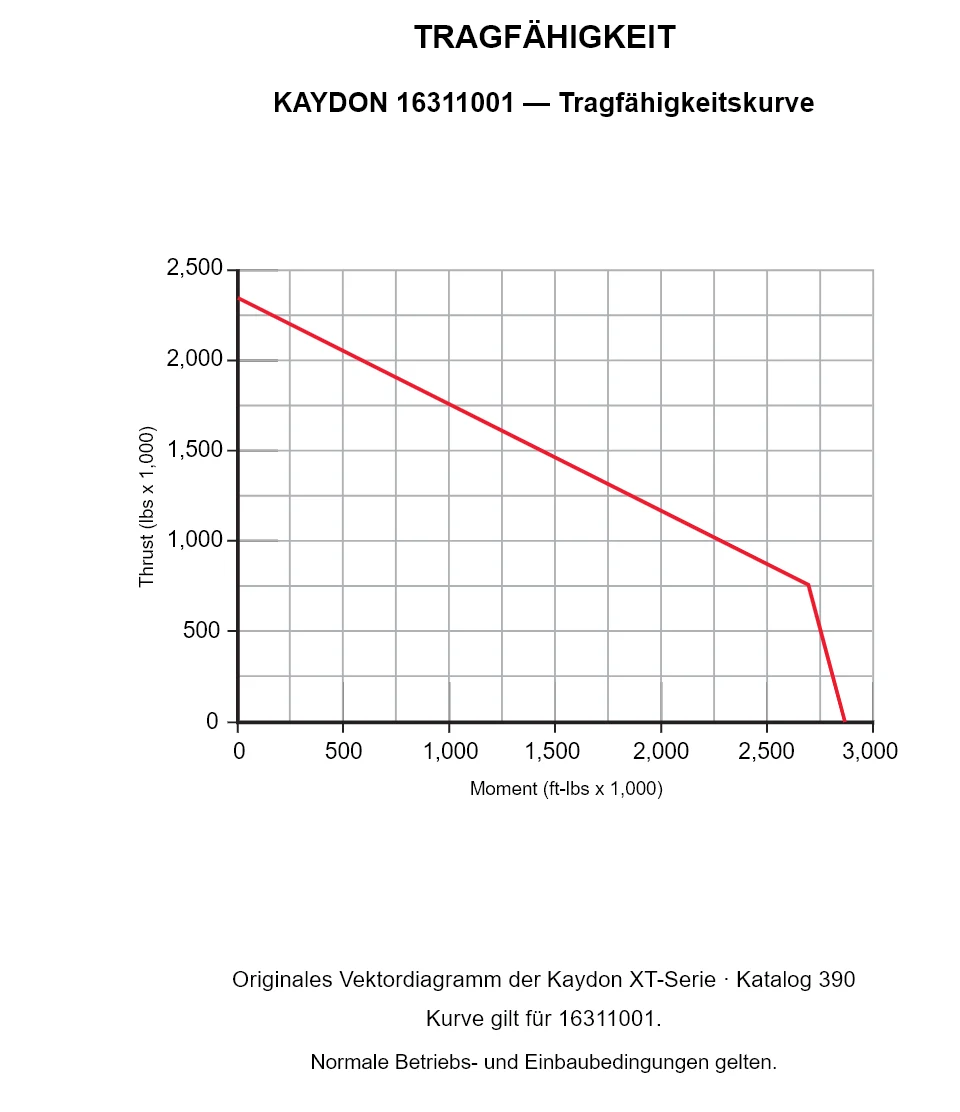

KAYDON 16311001 — Tragfähigkeitskurve
KAYDON 16311001 — Tragfähigkeitskurve
KAYDON 16311001 — Tragfähigkeitskurve. Normale Betriebs- und Einbaubedingungen gelten.
Technischer Auswahlhinweis
Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.
MERYDOM TECHNIK
MERYDOM Ersatz für Kaydon 16311001
Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
MERYDOM Ausführung
- Konfigurierbare Ringwerkstoffoptionen 42CrMo oder 50Mn
- Dichtungssystem aus NBR-Nitrilkautschuk
- Konfigurierbare Distanzstückoptionen aus technischem Nylon oder Messing
Werksdokumentation
- Technische Verifizierung durch die MERYDOM Technikabteilung
- Verifizierungsnachweise werden im kontrollierten internen Datensatz geführt
- Zeichnungsrevision und endgültiges Dokumentationspaket werden mit dem Angebot bestätigt
Anwendungsbestätigung
- Auflageebenheit, Schraubengüte und Vorspannung bestätigen
- Einwirkende Lasten, Lastzyklus und Schmierung prüfen
- Temperatur-, Umgebungs- und Einbaubedingungen bestätigen
RECHTLICHER UND TECHNISCHER HINWEIS
Unabhängige Ersatzprodukt-Verifizierung
- MERYDOM ist Hersteller und verifizierende Stelle des auf dieser Seite dargestellten MERYDOM Produkts.
- Marken und Modellnummern Dritter bleiben Eigentum der jeweiligen Inhaber und dienen ausschließlich zur Kennzeichnung der vorgesehenen Austauschreferenz.
- MERYDOM ist ein unabhängiger Hersteller und weder mit dem genannten OEM verbunden noch von ihm unterstützt oder gesponsert.
- Die Austauschbarkeitserklärung gilt für die übereinstimmende Modellbezeichnung und den veröffentlichten Prüfumfang; die Anwendungseignung hängt weiterhin von Lasten, Lastzyklus, Einbau, Schmierung und Betriebsumgebung ab.
- Das freigegebene Angebot, die Fertigungszeichnung und die vertragliche technische Vereinbarung bestimmen das endgültig gelieferte Produkt.
