Verifizierte Austauschbarkeit
- Übereinstimmende Modellbezeichnung und Einbaumaße
- Geprüfte Bohrungs- und Lochkreisschnittstellen
- Verzahnung passend zur Referenzausführung
Drehverbindung als Ersatz für Kaydon 16299001
Level 3 verifiziertVon MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit Kaydon 16299001. Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
Referenzmodell: Kaydon 16299001. Serie: Xt. Lagerkonstruktion: Vierpunkt-Kugellager. Verzahnungsart: Innenverzahnt.
Wälzkörperanordnung: Vollkugelige Anordnung

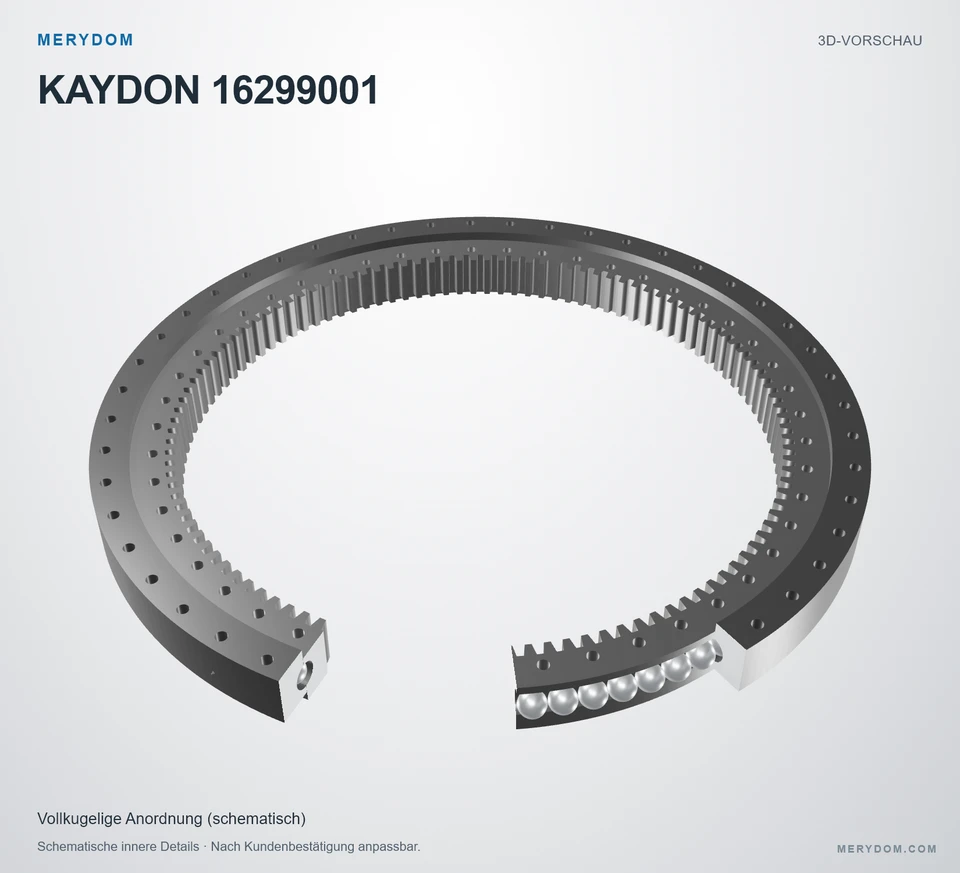

Katalog 390, S. 75: maximale Kugelanzahl. Kugelgröße, Kugelanzahl und innere Abstände in der Darstellung sind schematisch.
MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKTVerifizierte ProduktdatenVollständige Spezifikationen ansehen ↓ Werkssicherheit
16299001
MERYDOM verifiziertStufe 3 · Technischer PrüfdatensatzVon MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit Kaydon 16299001.
- Overall OD (Do)
- 72.500 in
- Overall ID (di)
- 57.000 in
- Gesamthöhe
- 6.000 in
- Verzahnungsart
- Innenverzahnt
- Befestigungsbohrungen
- 48 / 48 außen / innen
- Lagerbauart
- Vierpunkt-Kugellager
- Verifizierte Maßaustauschbarkeit
- MERYDOM kontrollierte Werkstoffe
- Werksdokumentation verfügbar

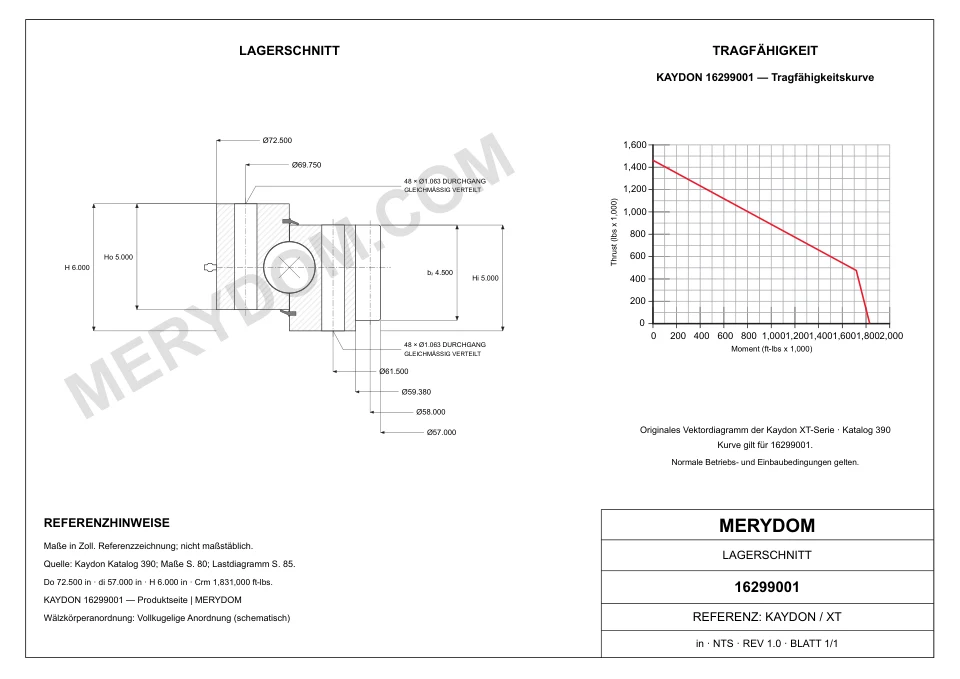

PRODUKTABMESSUNGEN
Vollständige Spezifikationen ansehen ↓Veröffentlichte Abmessungen und Schnittstellen
Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.
Abmessungen
- Gesamt-Außendurchmesser (Do)
- 72.500 inca. 1.842 mm
- Gesamt-Innendurchmesser (di)
- 57.000 inca. 1.448 mm
- Innendurchmesser des Innenringkörpers (dr)
- 59.380 inca. 1.508,3 mm
- Gesamthöhe (H)
- 6.000 inca. 152 mm
- Gesamtgewicht (G)
- 1900 lbca. 861,826 kg
- Innenringhöhe (Hi)
- 5.000 inca. 127 mm
- Außenringhöhe (Ho)
- 5.000 inca. 127 mm
Befestigung
- Lochkreis Außenring (Lo)
- 69.750 inca. 1.771,7 mm
- Lochkreis Innenring (Li)
- 61.500 inca. 1.562 mm
Verzahnung
- Teilkreisdurchmesser der Verzahnung (D2)
- 58.000 inca. 1.473 mm
- Diametralteilung (Pd)
- 2
- Zähnezahl (z2)
- 116
- Zahnbreite laut Katalog (b2)
- 4.500 inca. 114 mm
MERYDOM VERIFIZIERTE SPEZIFIKATION
MERYDOM werkseitig verifiziert · Kontrollierter DatensatzSpezifikationen der Ersatz-Drehverbindung Kaydon 16299001
MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.
| Technischer Parameter | Verifizierter MERYDOM Produktwert |
|---|---|
| MERYDOM zertifiziertes Produkt | |
| Produktmarke | MERYDOM |
| MERYDOM Modell | 16299001 |
| Zertifiziert austauschbar mit | Kaydon 16299001 |
| Werksverifizierung | Stufe 3 · Technisch verifiziert |
| Geprüft von | MERYDOM Technikabteilung |
| Verifizierungsmetadaten | Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht. |
| Werkstoffe | |
| Konfigurierbare Ringwerkstoffoptionen | 42CrMo / 50Mn |
| Dichtungswerkstoff | NBR · Nitrilkautschuk |
| Konfigurierbare Distanzstückwerkstoffe | Technisches Nylon / Messing |
| Identifikation | |
| Referenzmarke | Kaydon |
| Serie | Xt Serie |
| Referenzmodell | 16299001 |
| Maßsystem | ZollMetrischer Referenzwert daneben |
| Lagerkonstruktion | Vierpunkt-Kugellager |
| Verzahnungsart | Innenverzahnt |
| Abmessungen | |
| Gesamt-Außendurchmesser (Do) | 72.500 inca. 1.842 mm |
| Gesamt-Innendurchmesser (di) | 57.000 inca. 1.448 mm |
| Gesamthöhe (H) | 6.000 inca. 152 mm |
| Innenringhöhe (Hi) | 5.000 inca. 127 mm |
| Außenringhöhe (Ho) | 5.000 inca. 127 mm |
| Innendurchmesser des Innenringkörpers (dr) | 59.380 inca. 1.508,3 mm |
| Lochkreis Außenring (Lo) | 69.750 inca. 1.771,7 mm |
| Lochkreis Innenring (Li) | 61.500 inca. 1.562 mm |
| Teilkreisdurchmesser der Verzahnung (D2) | 58.000 inca. 1.473 mm |
| Gesamtgewicht (G) | 1900 lbca. 861,826 kg |
| Tragzahlen | |
| Maximale Zahnkraft (Fz) | 46600 lbfca. 207,29 kN |
| Momententragzahl (Crm) | 1831000 ft·lbfca. 2.482,5 kN·m |
| Befestigung | |
| Schraubenbohrungen Außenring (no) | 48 Bohrungen · 1.063 |
| Schraubenbohrungen Innenring (ni) | 48 Bohrungen · 1.063 |
| Verzahnung | |
| Teilungssystem | DP |
| Diametralteilung der Quelle (Pd) | 2 DP |
| Äquivalentes Modul (derived reference only) (m) | 12.7 mm |
| Zähnezahl (z2) | 116 |
| Zahnbreite laut Katalog (b2) | 4.500 inca. 114 mm |
| Profilverschiebungsfaktor (x2) | 0 |
Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.

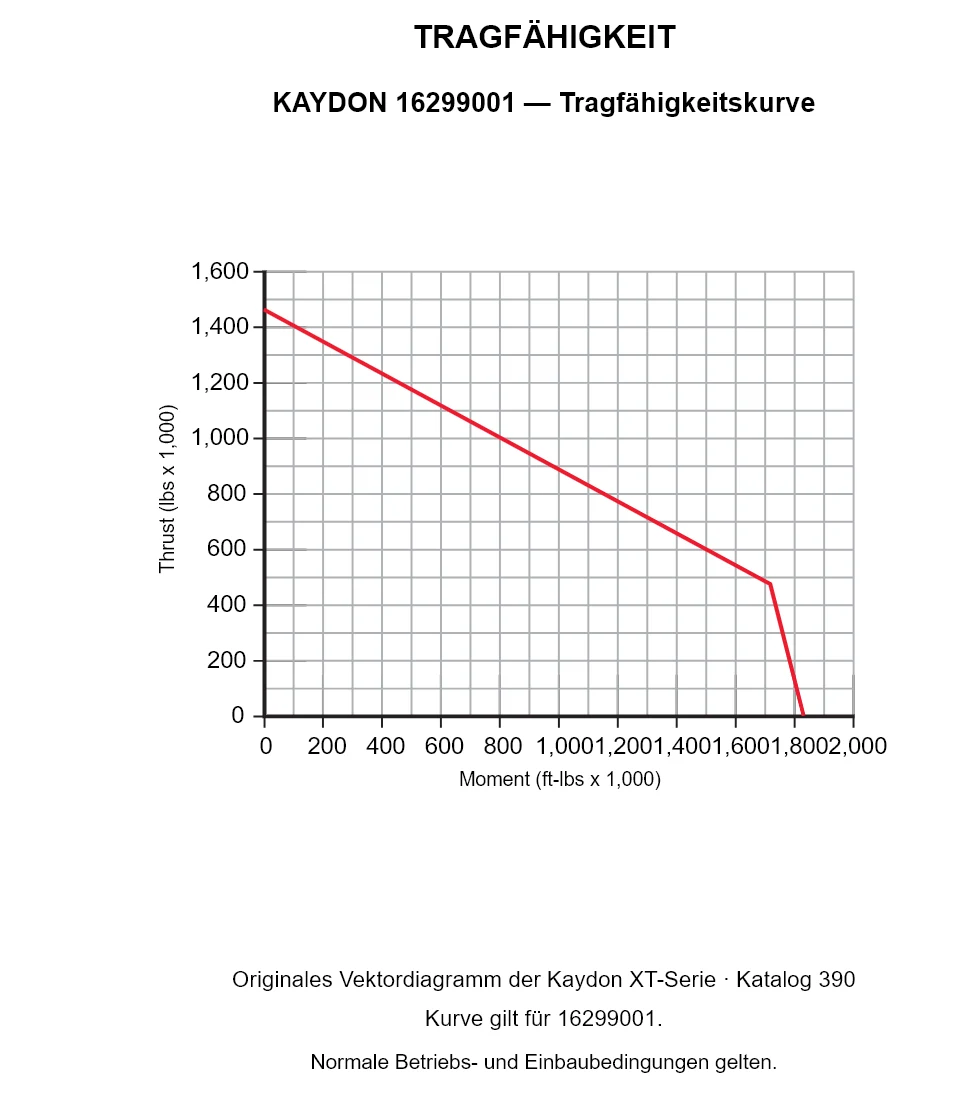

KAYDON 16299001 — Tragfähigkeitskurve
KAYDON 16299001 — Tragfähigkeitskurve
KAYDON 16299001 — Tragfähigkeitskurve. Normale Betriebs- und Einbaubedingungen gelten.
Technischer Auswahlhinweis
Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.
MERYDOM TECHNIK
MERYDOM Ersatz für Kaydon 16299001
Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
MERYDOM Ausführung
- Konfigurierbare Ringwerkstoffoptionen 42CrMo oder 50Mn
- Dichtungssystem aus NBR-Nitrilkautschuk
- Konfigurierbare Distanzstückoptionen aus technischem Nylon oder Messing
Werksdokumentation
- Technische Verifizierung durch die MERYDOM Technikabteilung
- Verifizierungsnachweise werden im kontrollierten internen Datensatz geführt
- Zeichnungsrevision und endgültiges Dokumentationspaket werden mit dem Angebot bestätigt
Anwendungsbestätigung
- Auflageebenheit, Schraubengüte und Vorspannung bestätigen
- Einwirkende Lasten, Lastzyklus und Schmierung prüfen
- Temperatur-, Umgebungs- und Einbaubedingungen bestätigen
