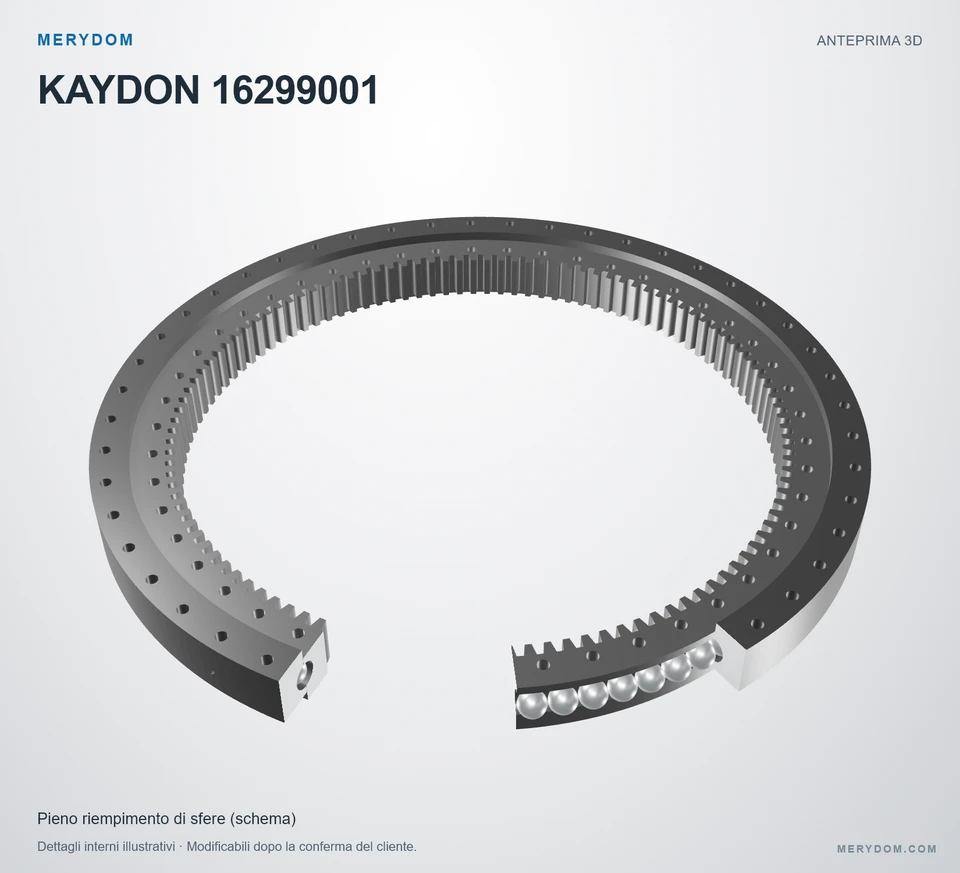

Cuscinetto di rotazione sostitutivo per Kaydon 16299001
Verificato di livello 3Cuscinetto di rotazione prodotto da MERYDOM e verificato per l’intercambiabilità con Kaydon 16299001. Questo cuscinetto MERYDOM è stato verificato rispetto a ingombro, interfacce di montaggio, dentatura e specifica materiali pubblicati per l’uso sostitutivo.
Modello di riferimento: Kaydon 16299001. Serie: Xt. Struttura del cuscinetto: Sfere a quattro punti di contatto. Configurazione dentatura: Dentatura interna.
MARCHIO MERYDOM · SOSTITUZIONE CERTIFICATADati prodotto certificatiVedi specifiche complete ↓ Garanzia di fabbrica
16299001
Verificato da MERYDOMLivello 3 · Registro di verifica tecnicaCuscinetto di rotazione prodotto da MERYDOM e verificato per l’intercambiabilità con Kaydon 16299001.
- Overall OD (Do)
- 72.500 in
- Overall ID (di)
- 57.000 in
- Altezza totale
- 6.000 in
- Configurazione dentatura
- Dentatura interna
- Fori di fissaggio
- 48 / 48 esterno / interno
- Design del cuscinetto
- Sfere a quattro punti di contatto
- Intercambiabilità dimensionale verificata
- Materiali controllati da MERYDOM
- Documentazione di fabbrica disponibile
DIMENSIONI DEL PRODOTTO
Vedi specifiche complete ↓Dimensioni e interfacce pubblicate
Qui sono riportati tutti i valori disponibili di dimensioni, interfacce di montaggio e dentatura nell’unità originale pubblicata.
Dimensioni
- Diametro esterno totale (Do)
- 72.500 incirca 1.842 mm
- Diametro interno totale (di)
- 57.000 incirca 1.448 mm
- Diametro interno corpo anello interno (dr)
- 59.380 incirca 1.508,3 mm
- Altezza totale (H)
- 6.000 incirca 152 mm
- Peso del gruppo (G)
- 1900 lbcirca 861,826 kg
- Altezza dell’anello interno (Hi)
- 5.000 incirca 127 mm
- Altezza dell’anello esterno (Ho)
- 5.000 incirca 127 mm
Montaggio
- Circonferenza bulloni anello esterno (Lo)
- 69.750 incirca 1.771,7 mm
- Circonferenza bulloni anello interno (Li)
- 61.500 incirca 1.562 mm
Dentatura
- Diametro primitivo dentatura (D2)
- 58.000 incirca 1.473 mm
- Passo diametrale (Pd)
- 2
- Numero di denti (z2)
- 116
- Larghezza della dentatura da catalogo (b2)
- 4.500 incirca 114 mm
SPECIFICA CERTIFICATA MERYDOM
Verificato in fabbrica da MERYDOM · Registro controllatoSpecifiche del cuscinetto di rotazione Kaydon 16299001
Identità del prodotto MERYDOM, certificazione, materiali e dati dimensionali della sostituzione certificata.
| Parametro tecnico | Valore prodotto certificato MERYDOM |
|---|---|
| Prodotto certificato MERYDOM | |
| Marca prodotto | MERYDOM |
| Modello MERYDOM | 16299001 |
| Certificato intercambiabile con | Kaydon 16299001 |
| Verifica di fabbrica | Livello 3 · Verificato da ingegneria |
| Verificato da | Reparto tecnico MERYDOM |
| Metadati di verifica | Registro interno controllato; data e revisione del disegno non sono pubblicate. |
| Materiali | |
| Opzioni configurabili del materiale degli anelli | 42CrMo / 50Mn |
| Materiale tenuta | NBR · Gomma nitrilica |
| Opzioni configurabili del materiale del distanziatore | Nylon tecnico / Ottone |
| Identificazione | |
| Marchio di riferimento | Kaydon |
| Serie | Xt Serie |
| Modello di riferimento | 16299001 |
| Sistema di misura | PolliciRiferimento metrico mostrato a fianco |
| Struttura del cuscinetto | Sfere a quattro punti di contatto |
| Configurazione dentatura | Dentatura interna |
| Dimensioni | |
| Diametro esterno totale (Do) | 72.500 incirca 1.842 mm |
| Diametro interno totale (di) | 57.000 incirca 1.448 mm |
| Altezza totale (H) | 6.000 incirca 152 mm |
| Altezza dell’anello interno (Hi) | 5.000 incirca 127 mm |
| Altezza dell’anello esterno (Ho) | 5.000 incirca 127 mm |
| Diametro interno corpo anello interno (dr) | 59.380 incirca 1.508,3 mm |
| Circonferenza bulloni anello esterno (Lo) | 69.750 incirca 1.771,7 mm |
| Circonferenza bulloni anello interno (Li) | 61.500 incirca 1.562 mm |
| Diametro primitivo dentatura (D2) | 58.000 incirca 1.473 mm |
| Peso del gruppo (G) | 1900 lbcirca 861,826 kg |
| Capacità di carico | |
| Carico massimo sul dente (Fz) | 46600 lbfcirca 207,29 kN |
| Capacità di carico a momento (Crm) | 1831000 ft·lbfcirca 2.482,5 kN·m |
| Montaggio | |
| Fori bulloni anello esterno (no) | 48 fori · 1.063 |
| Fori bulloni anello interno (ni) | 48 fori · 1.063 |
| Dentatura | |
| Sistema di passo | DP |
| Passo diametrale di origine (Pd) | 2 DP |
| Modulo equivalente (derived reference only) (m) | 12.7 mm |
| Numero di denti (z2) | 116 |
Livello 3 · Verificato dall’ufficio tecnico MERYDOMVerificato da Reparto tecnico MERYDOM. La data della prova e la revisione del disegno non sono pubblicate.

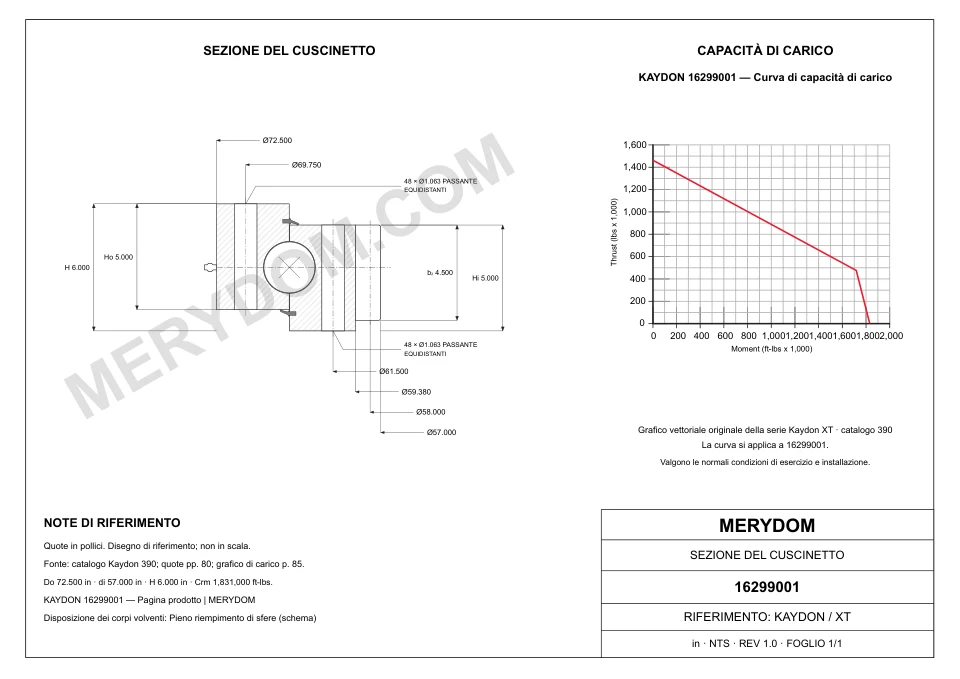

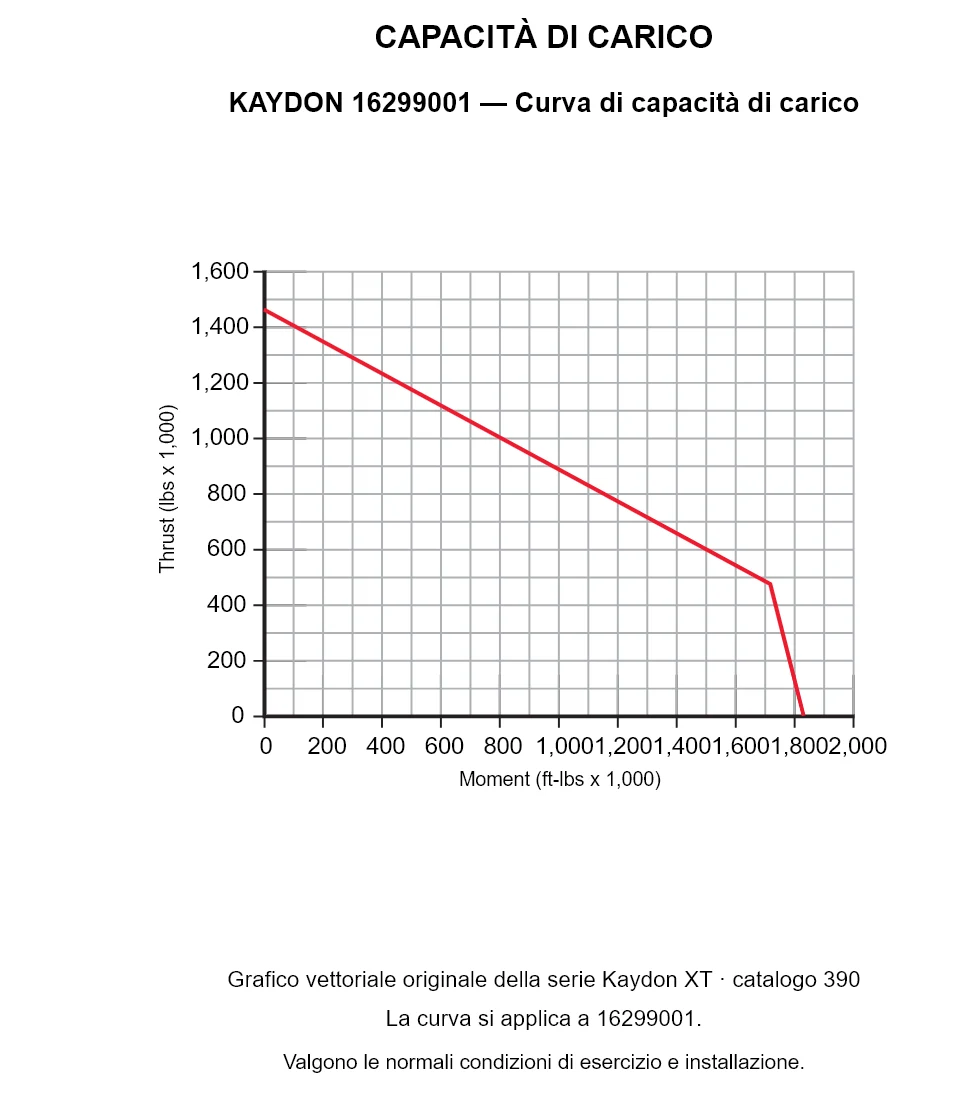

KAYDON 16299001 — Curva di capacità di carico
KAYDON 16299001 — Curva di capacità di carico
KAYDON 16299001 — Curva di capacità di carico. Valgono le normali condizioni di esercizio e installazione.
Nota di selezione tecnica
Questo diagramma è un ausilio di preselezione. L’approvazione finale MERYDOM deve considerare anche rigidezza del montaggio, capacità dei bulloni, ciclo di lavoro, lubrificazione e condizioni operative.
