Verifizierte Austauschbarkeit
- Übereinstimmende Modellbezeichnung und Einbaumaße
- Geprüfte Bohrungs- und Lochkreisschnittstellen
- Verzahnung passend zur Referenzausführung
Drehverbindung als Ersatz für Kaydon 16300001
Level 3 verifiziertVon MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit Kaydon 16300001. Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
Referenzmodell: Kaydon 16300001. Serie: Xt. Lagerkonstruktion: Vierpunkt-Kugellager. Verzahnungsart: Innenverzahnt.
Wälzkörperanordnung: Vollkugelige Anordnung

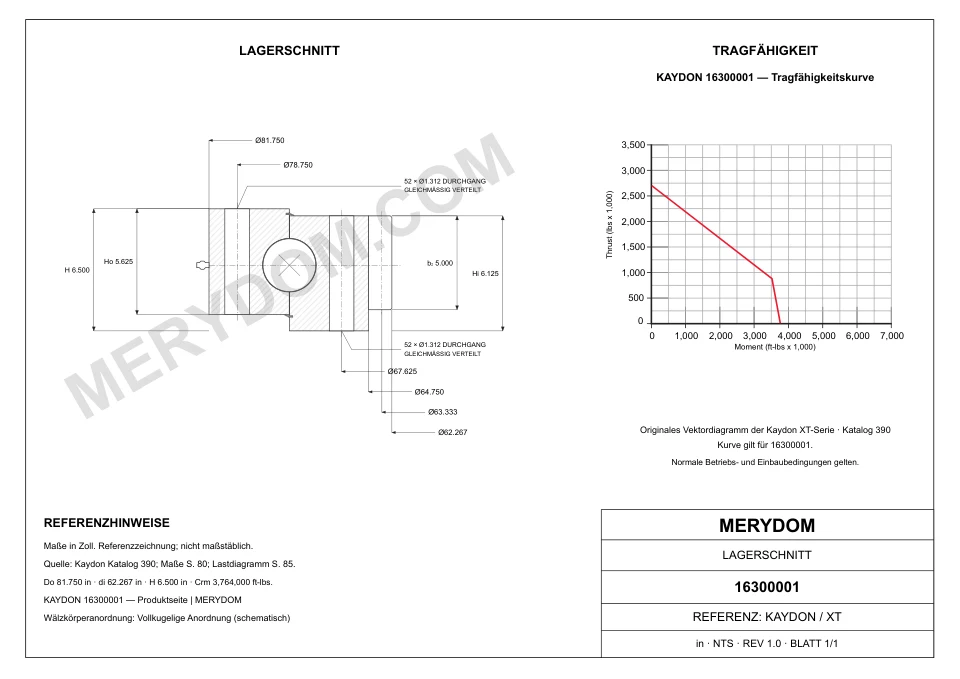

Katalog 390, S. 75: maximale Kugelanzahl. Kugelgröße, Kugelanzahl und innere Abstände in der Darstellung sind schematisch.
MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKTVerifizierte ProduktdatenVollständige Spezifikationen ansehen ↓ Werkssicherheit
16300001
MERYDOM verifiziertStufe 3 · Technischer PrüfdatensatzVon MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit Kaydon 16300001.
- Overall OD (Do)
- 81.750 in
- Overall ID (di)
- 62.267 in
- Gesamthöhe
- 6.500 in
- Verzahnungsart
- Innenverzahnt
- Befestigungsbohrungen
- 52 / 52 außen / innen
- Lagerbauart
- Vierpunkt-Kugellager
- Verifizierte Maßaustauschbarkeit
- MERYDOM kontrollierte Werkstoffe
- Werksdokumentation verfügbar
PRODUKTABMESSUNGEN
Vollständige Spezifikationen ansehen ↓Veröffentlichte Abmessungen und Schnittstellen
Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.
Abmessungen
- Gesamt-Außendurchmesser (Do)
- 81.750 inca. 2.076,5 mm
- Gesamt-Innendurchmesser (di)
- 62.267 inca. 1.581,58 mm
- Innendurchmesser des Innenringkörpers (dr)
- 64.750 inca. 1.644,7 mm
- Gesamthöhe (H)
- 6.500 inca. 165 mm
- Gesamtgewicht (G)
- 3080 lbca. 1.397,064 kg
- Innenringhöhe (Hi)
- 6.125 inca. 155,58 mm
- Außenringhöhe (Ho)
- 5.625 inca. 142,88 mm
Befestigung
- Lochkreis Außenring (Lo)
- 78.750 inca. 2.000,3 mm
- Lochkreis Innenring (Li)
- 67.625 inca. 1.717,68 mm
Verzahnung
- Teilkreisdurchmesser der Verzahnung (D2)
- 63.333 inca. 1.608,66 mm
- Diametralteilung (Pd)
- 1,5
- Zähnezahl (z2)
- 95
- Zahnbreite laut Katalog (b2)
- 5.000 inca. 127 mm
MERYDOM VERIFIZIERTE SPEZIFIKATION
MERYDOM werkseitig verifiziert · Kontrollierter DatensatzSpezifikationen der Ersatz-Drehverbindung Kaydon 16300001
MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.
| Technischer Parameter | Verifizierter MERYDOM Produktwert |
|---|---|
| MERYDOM zertifiziertes Produkt | |
| Produktmarke | MERYDOM |
| MERYDOM Modell | 16300001 |
| Zertifiziert austauschbar mit | Kaydon 16300001 |
| Werksverifizierung | Stufe 3 · Technisch verifiziert |
| Geprüft von | MERYDOM Technikabteilung |
| Verifizierungsmetadaten | Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht. |
| Werkstoffe | |
| Konfigurierbare Ringwerkstoffoptionen | 42CrMo / 50Mn |
| Dichtungswerkstoff | NBR · Nitrilkautschuk |
| Konfigurierbare Distanzstückwerkstoffe | Technisches Nylon / Messing |
| Identifikation | |
| Referenzmarke | Kaydon |
| Serie | Xt Serie |
| Referenzmodell | 16300001 |
| Maßsystem | ZollMetrischer Referenzwert daneben |
| Lagerkonstruktion | Vierpunkt-Kugellager |
| Verzahnungsart | Innenverzahnt |
| Abmessungen | |
| Gesamt-Außendurchmesser (Do) | 81.750 inca. 2.076,5 mm |
| Gesamt-Innendurchmesser (di) | 62.267 inca. 1.581,58 mm |
| Gesamthöhe (H) | 6.500 inca. 165 mm |
| Innenringhöhe (Hi) | 6.125 inca. 155,58 mm |
| Außenringhöhe (Ho) | 5.625 inca. 142,88 mm |
| Innendurchmesser des Innenringkörpers (dr) | 64.750 inca. 1.644,7 mm |
| Lochkreis Außenring (Lo) | 78.750 inca. 2.000,3 mm |
| Lochkreis Innenring (Li) | 67.625 inca. 1.717,68 mm |
| Teilkreisdurchmesser der Verzahnung (D2) | 63.333 inca. 1.608,66 mm |
| Gesamtgewicht (G) | 3080 lbca. 1.397,064 kg |
| Tragzahlen | |
| Maximale Zahnkraft (Fz) | 75450 lbfca. 335,62 kN |
| Momententragzahl (Crm) | 3764000 ft·lbfca. 5.103,3 kN·m |
| Befestigung | |
| Schraubenbohrungen Außenring (no) | 52 Bohrungen · 1.312 |
| Schraubenbohrungen Innenring (ni) | 52 Bohrungen · 1.312 |
| Verzahnung | |
| Teilungssystem | DP |
| Diametralteilung der Quelle (Pd) | 1.5 DP |
| Äquivalentes Modul (derived reference only) (m) | 16.933333 mm |
| Zähnezahl (z2) | 95 |
| Zahnbreite laut Katalog (b2) | 5.000 inca. 127 mm |
| Profilverschiebungsfaktor (x2) | 0 |
Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.

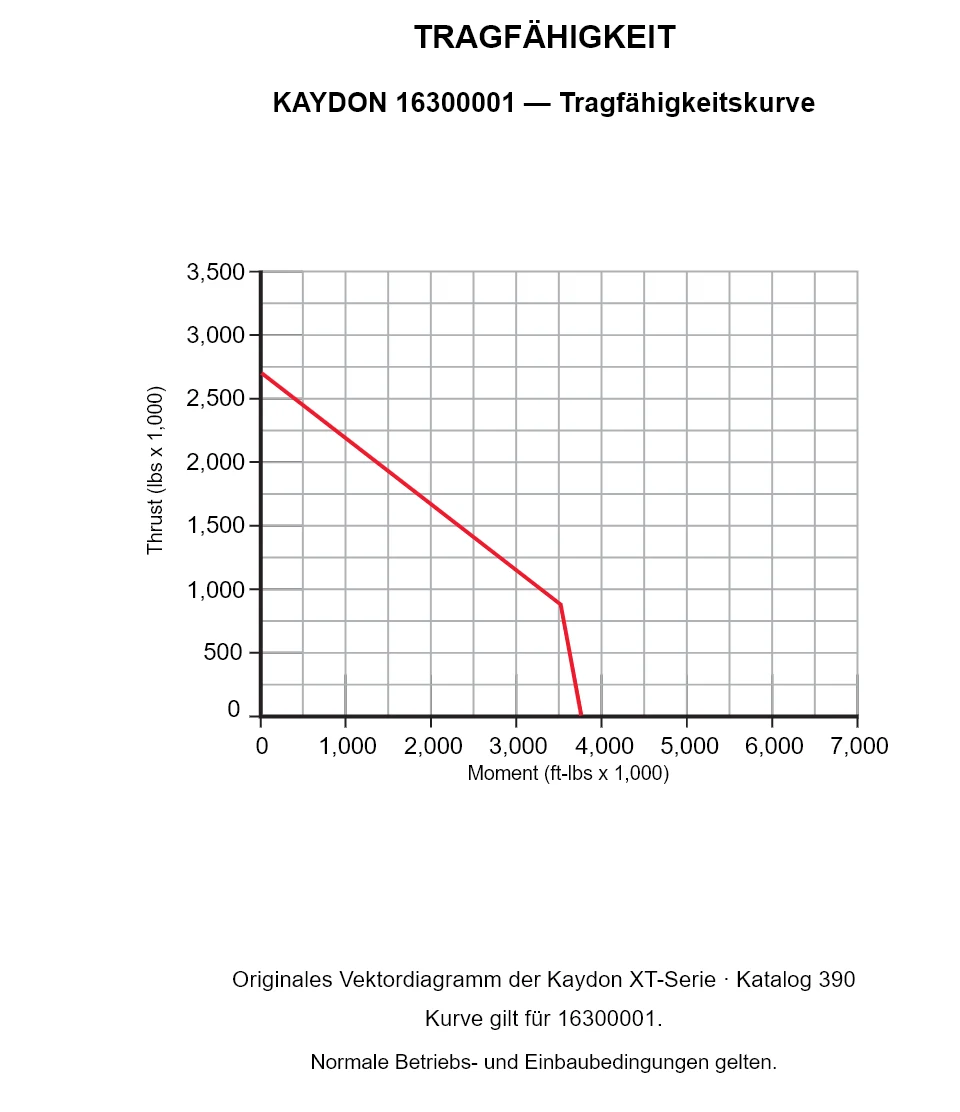

KAYDON 16300001 — Tragfähigkeitskurve
KAYDON 16300001 — Tragfähigkeitskurve
KAYDON 16300001 — Tragfähigkeitskurve. Normale Betriebs- und Einbaubedingungen gelten.
Technischer Auswahlhinweis
Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.
MERYDOM TECHNIK
MERYDOM Ersatz für Kaydon 16300001
Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
MERYDOM Ausführung
- Konfigurierbare Ringwerkstoffoptionen 42CrMo oder 50Mn
- Dichtungssystem aus NBR-Nitrilkautschuk
- Konfigurierbare Distanzstückoptionen aus technischem Nylon oder Messing
Werksdokumentation
- Technische Verifizierung durch die MERYDOM Technikabteilung
- Verifizierungsnachweise werden im kontrollierten internen Datensatz geführt
- Zeichnungsrevision und endgültiges Dokumentationspaket werden mit dem Angebot bestätigt
Anwendungsbestätigung
- Auflageebenheit, Schraubengüte und Vorspannung bestätigen
- Einwirkende Lasten, Lastzyklus und Schmierung prüfen
- Temperatur-, Umgebungs- und Einbaubedingungen bestätigen
RECHTLICHER UND TECHNISCHER HINWEIS
Unabhängige Ersatzprodukt-Verifizierung
- MERYDOM ist Hersteller und verifizierende Stelle des auf dieser Seite dargestellten MERYDOM Produkts.
- Marken und Modellnummern Dritter bleiben Eigentum der jeweiligen Inhaber und dienen ausschließlich zur Kennzeichnung der vorgesehenen Austauschreferenz.
- MERYDOM ist ein unabhängiger Hersteller und weder mit dem genannten OEM verbunden noch von ihm unterstützt oder gesponsert.
- Die Austauschbarkeitserklärung gilt für die übereinstimmende Modellbezeichnung und den veröffentlichten Prüfumfang; die Anwendungseignung hängt weiterhin von Lasten, Lastzyklus, Einbau, Schmierung und Betriebsumgebung ab.
- Das freigegebene Angebot, die Fertigungszeichnung und die vertragliche technische Vereinbarung bestimmen das endgültig gelieferte Produkt.
