Kaydon 16312001 Döner Tabla Rulmanı Muadili

Seviye 3 doğrulandı

MERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: Kaydon 16312001. Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.

Referans model: Kaydon 16312001. Seri: Xt. Rulman yapısı: Dört nokta temaslı bilyalı. Dişli düzeni: Dıştan dişli.

Yuvarlanma elemanı düzeni: Tam dolu bilya düzeni
Katalog 390, s75: azami bilya sayısı. Çizimdeki bilya boyutu, sayısı ve iç boşluklar şematiktir.

Fiyat ve teslimat isteMuadil kataloğuna dön
Muadil kataloğuna dön

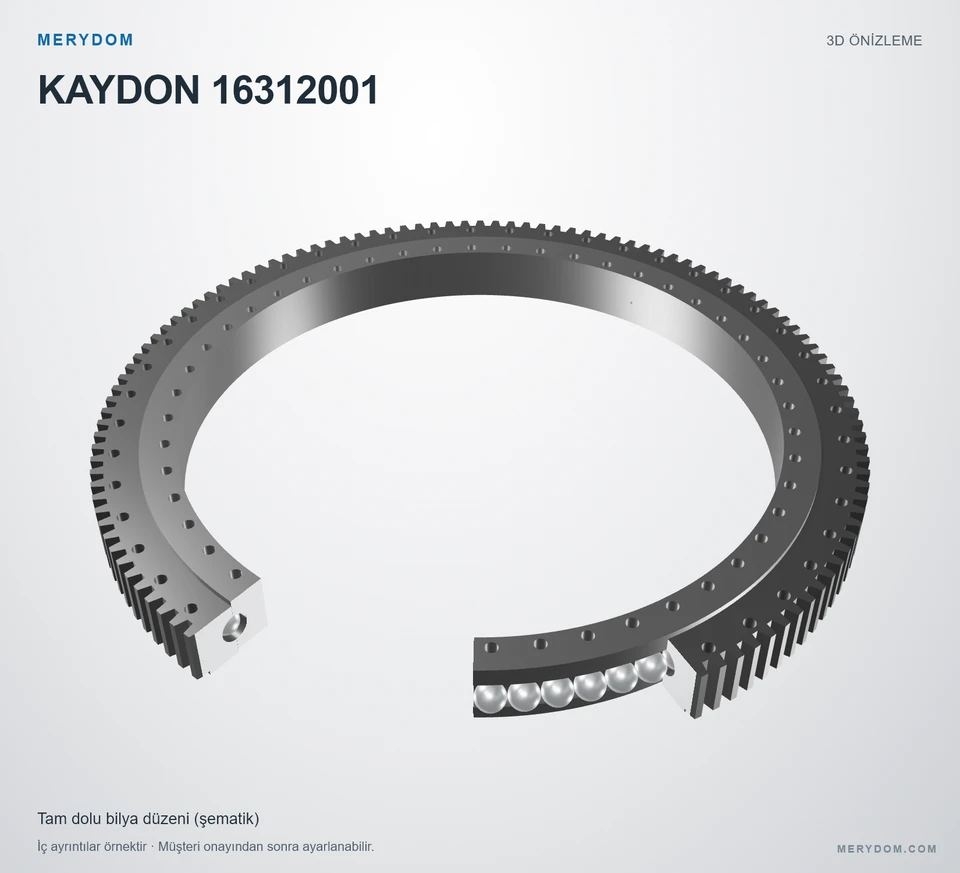

KAYDON 16312001 — 3D model önizlemesi
MERYDOM MARKASI · SERTİFİKALI MUADİL

16312001

MERYDOM doğrulamalıSeviye 3 · Mühendislik doğrulama kaydı

MERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: Kaydon 16312001.

Sertifikalı ürün verileriTüm teknik özellikleri görüntüle ↓
Overall OD (Do)
85.067 in
Overall ID (di)
66.750 in
Toplam yükseklik
7.120 in
Dişli düzeni
Dıştan dişli
Montaj delikleri
48 / 48 dış / iç
Rulman tasarımı
Dört nokta temaslı bilyalı
Fabrika güvencesi
  • Doğrulanmış boyutsal değiştirilebilirlik
  • MERYDOM kontrollü malzemeler
  • Fabrika dokümantasyonu mevcut
ÜRÜN ÖLÇÜLERİ

Yayımlanmış ölçüler ve bağlantı arayüzleri

Mevcut tüm katalog ölçüleri, montaj arayüzleri ve dişli değerleri yayımlanan özgün birimleriyle burada gösterilir.

Tüm teknik özellikleri görüntüle ↓

Boyutlar

Toplam dış çap (Do)
85.067 inyaklaşık 2 160,7 mm
Toplam iç çap (di)
66.750 inyaklaşık 1 695,5 mm
Dış bilezik gövde dış çapı (Dr)
82.120 inyaklaşık 2 085,8 mm
Toplam yükseklik (H)
7.120 inyaklaşık 180,8 mm
Montaj ağırlığı (G)
3410 lbyaklaşık 1 546,75 kg
İç bilezik yüksekliği (Hi)
6.620 inyaklaşık 168,1 mm
Dış bilezik yüksekliği (Ho)
6.500 inyaklaşık 165 mm

Montaj

Dış bilezik cıvata dairesi (Lo)
80.125 inyaklaşık 2 035,18 mm
İç bilezik cıvata dairesi (Li)
69.250 inyaklaşık 1 759 mm

Dişli

Dişli hatve çapı (D2)
84.000 inyaklaşık 2 134 mm
Diametral adım (Pd)
1,5
Diş sayısı (z2)
126
Katalogdaki diş genişliği (b2)
6.000 inyaklaşık 152 mm
MERYDOM SERTİFİKALI ŞARTNAME

Kaydon 16312001 Döner Tabla Rulmanı Teknik Özellikleri

Sertifikalı muadil için MERYDOM ürün kimliği, sertifika, malzeme ve boyut verileri.

MERYDOM fabrikada doğrulandı · Kontrollü kayıt
Teknik parametreMERYDOM sertifikalı ürün değeri
MERYDOM sertifikalı ürün
Ürün markasıMERYDOM
MERYDOM modelii16312001
Şununla değiştirilebilirliği sertifikalıKaydon 16312001
Fabrika doğrulamasıSeviye 3 · Mühendislik doğrulamalı
İnceleyenMERYDOM Mühendislik Bölümü
Doğrulama meta verileriKontrollü dahili kayıt; tarih ve çizim revizyonu yayımlanmaz.
Malzemeler
Yapılandırılabilir bilezik malzemesi seçenekleri42CrMo / 50Mn
Keçe malzemesiNBR · Nitril kauçuk
Yapılandırılabilir ara parça malzemesi seçenekleriMühendislik naylonu / Pirinç
Tanımlama
Referans markaKaydon
SeriXt Seri
Referans model16312001
Ölçü sistemiİnçMetrik referans yanında gösterilir
Rulman yapısıDört nokta temaslı bilyalı
Dişli düzeniDıştan dişli
Boyutlar
Toplam dış çap (Do)85.067 inyaklaşık 2 160,7 mm
Toplam iç çap (di)66.750 inyaklaşık 1 695,5 mm
Toplam yükseklik (H)7.120 inyaklaşık 180,8 mm
İç bilezik yüksekliği (Hi)6.620 inyaklaşık 168,1 mm
Dış bilezik yüksekliği (Ho)6.500 inyaklaşık 165 mm
Dış bilezik gövde dış çapı (Dr)82.120 inyaklaşık 2 085,8 mm
Dış bilezik cıvata dairesi (Lo)80.125 inyaklaşık 2 035,18 mm
İç bilezik cıvata dairesi (Li)69.250 inyaklaşık 1 759 mm
Dişli hatve çapı (D2)84.000 inyaklaşık 2 134 mm
Montaj ağırlığı (G)3410 lbyaklaşık 1 546,75 kg
Yük değerleri
Maksimum diş yükü (Fz)81900 lbfyaklaşık 364,31 kN
Moment yük kapasitesi (Crm)3575000 ft·lbfyaklaşık 4 847,05 kN·m
Montaj
Dış bilezik cıvata delikleri (no)48 delik · 1.313
İç bilezik cıvata delikleri (ni)48 delik · 1.313
Dişli
Hatve sistemiDP
Kaynak diametral adımı (Pd)1.5 DP
Eşdeğer modül (derived reference only) (m)16.933333 mm
Diş sayısı (z2)126
Katalogdaki diş genişliği (b2)6.000 inyaklaşık 152 mm
Profil kaydırma katsayısı (x2)0
Seviye 3 · MERYDOM mühendislik doğrulamalıMERYDOM Mühendislik Bölümü tarafından incelendi. Kanıt tarihi ve çizim revizyonu yayımlanmaz.

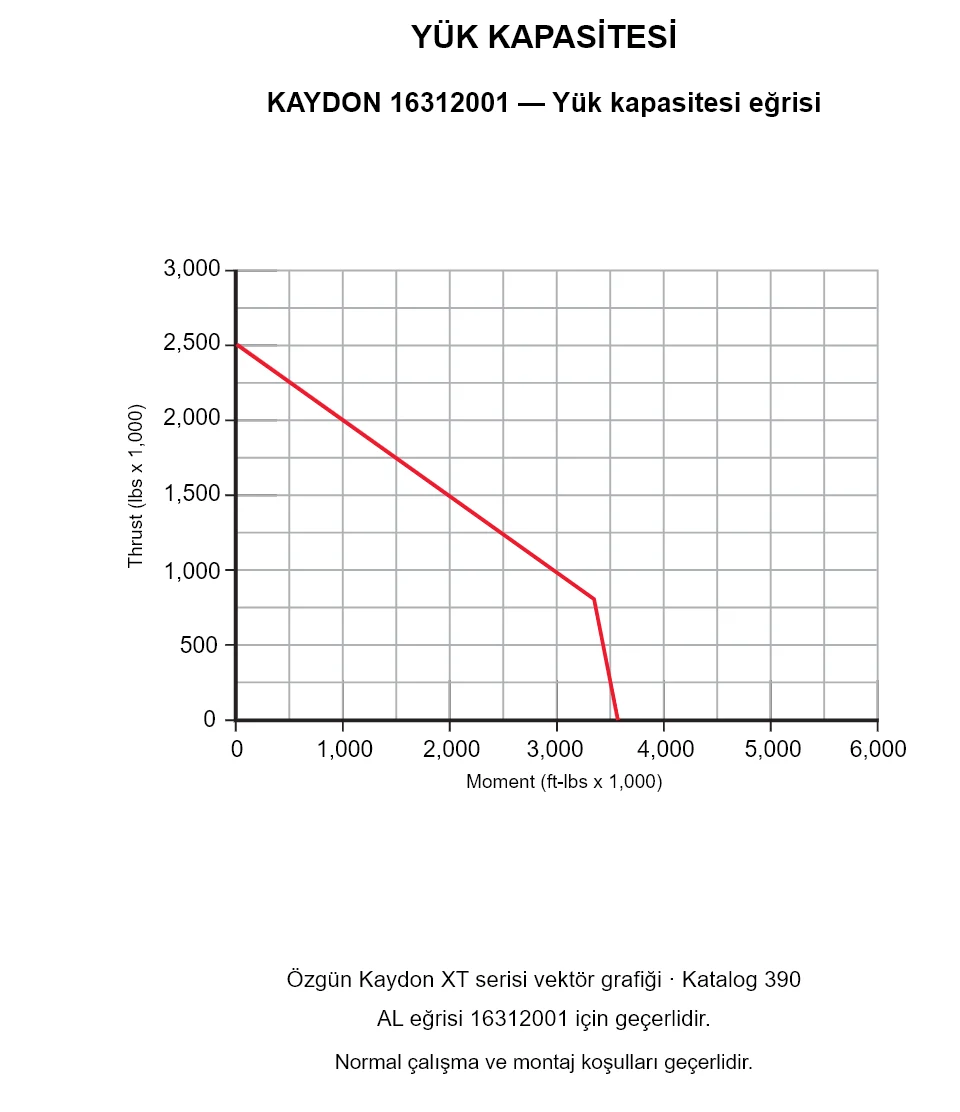

KAYDON 16312001 — Yük kapasitesi eğrisi

KAYDON 16312001 — Yük kapasitesi eğrisi

KAYDON 16312001 — Yük kapasitesi eğrisi. Normal çalışma ve montaj koşulları geçerlidir.

KAYDON 16312001 — Yük kapasitesi eğrisi. Normal çalışma ve montaj koşulları geçerlidir.
Mühendislik seçim notu

Bu katalog grafiği ön seçim yardımcısıdır. Nihai MERYDOM uygulama onayında montaj rijitliği, cıvata kapasitesi, görev çevrimi, yağlama ve çalışma koşulları da dikkate alınmalıdır.

MERYDOM MÜHENDİSLİK

Kaydon 16312001 için MERYDOM muadili

Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.

Sertifikalı değiştirilebilirlik

  • Eşleşen model tanımı ve montaj zarfı
  • İncelenmiş montaj deliği ve cıvata dairesi arayüzleri
  • Referans yapılandırmayla eşleşen dişli düzeni

MERYDOM yapısı

  • Yapılandırılabilir 42CrMo veya 50Mn bilezik malzemesi seçenekleri
  • NBR nitril kauçuk sızdırmazlık sistemi
  • Yapılandırılabilir mühendislik naylonu veya pirinç ara parça seçenekleri

Fabrika dokümantasyonu

  • MERYDOM Mühendislik Bölümü tarafından mühendislik doğrulaması
  • Doğrulama kanıtı kontrollü dahili kayıtta tutulur
  • Çizim revizyonu ve nihai dokümantasyon paketi teklifle onaylanır

Uygulama onayı

  • Destek düzlüğünü, cıvata sınıfını ve ön yükü doğrulayın
  • Uygulanan yükleri, görev çevrimini ve yağlamayı doğrulayın
  • Sıcaklık, ortam ve montaj koşullarını doğrulayın
