Rolamento de giro de substituição para Kaydon 16301001
Verificado no nível 3Rolamento de giro fabricado pela MERYDOM e verificado para intercâmbio com Kaydon 16301001. Este rolamento MERYDOM foi revisado em relação ao envelope, às interfaces de montagem, à engrenagem e à especificação de materiais publicados para uso como substituto.
Modelo de referência: Kaydon 16301001. Série: XT. Estrutura do rolamento: Esferas de contato de quatro pontos. Configuração da engrenagem: Engrenagem interna.
MARCA MERYDOM · SUBSTITUIÇÃO CERTIFICADADados certificados do produtoVer especificações completas ↓ Garantia de fábrica

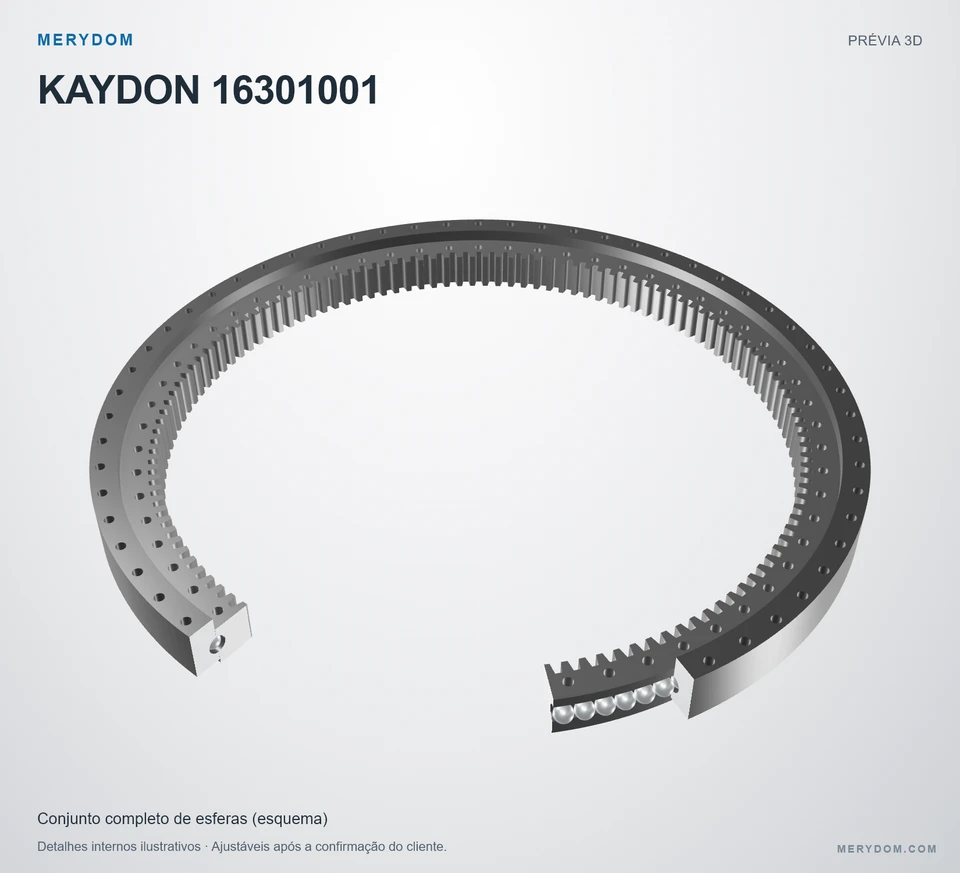

16301001
Verificado pela MERYDOMNível 3 · Registro de verificação de engenhariaRolamento de giro fabricado pela MERYDOM e verificado para intercâmbio com Kaydon 16301001.
- Overall OD (Do)
- 102.500 in
- Overall ID (di)
- 85.360 in
- Altura total
- 7.440 in
- Configuração da engrenagem
- Engrenagem interna
- Furos de montagem
- 60 / 60 externo / interno
- Projeto do rolamento
- Esferas de contato de quatro pontos
- Intercambiabilidade dimensional verificada
- Materiais controlados pela MERYDOM
- Documentação de fábrica disponível

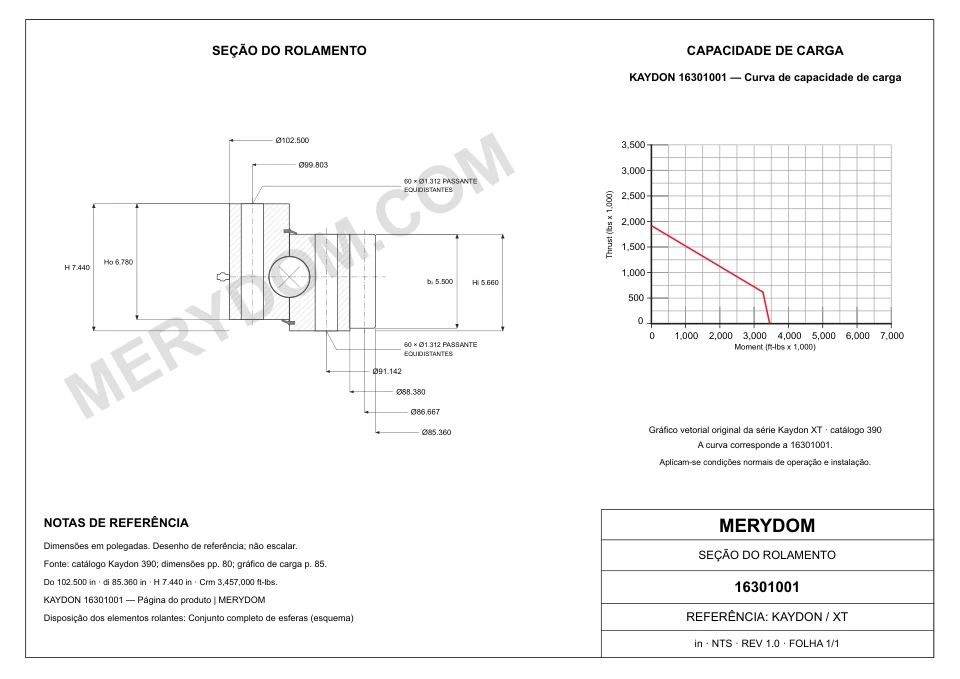

DIMENSÕES DO PRODUTO
Ver especificações completas ↓Dimensões e interfaces publicadas
Aqui são mostrados todos os valores disponíveis de dimensões, interfaces de montagem e engrenagem na unidade original publicada.
Dimensões
- Diâmetro externo total (Do)
- 102.500 inaproximadamente 2.604 mm
- Diâmetro interno total (di)
- 85.360 inaproximadamente 2.168,1 mm
- Diâmetro interno do corpo do anel interno (dr)
- 88.380 inaproximadamente 2.244,9 mm
- Altura total (H)
- 7.440 inaproximadamente 189 mm
- Peso do conjunto (G)
- 3750 lbaproximadamente 1.700,971 kg
Montagem
- Círculo de parafusos do anel externo (Lo)
- 99.803 inaproximadamente 2.535 mm
- Círculo de parafusos do anel interno (Li)
- 91.142 inaproximadamente 2.315,01 mm
Engrenagem
- Diâmetro primitivo da engrenagem (D2)
- 86.667 inaproximadamente 2.201,34 mm
- Passo diametral (Pd)
- 1,5
- Número de dentes (z2)
- 130
ESPECIFICAÇÃO CERTIFICADA MERYDOM
Verificado em fábrica pela MERYDOM · Registro controladoEspecificações do rolamento de giro Kaydon 16301001
Identidade do produto MERYDOM, certificação, materiais e dados dimensionais da substituição certificada.
| Parâmetro técnico | Valor certificado do produto MERYDOM |
|---|---|
| Produto certificado MERYDOM | |
| Marca do produto | MERYDOM |
| Modelo MERYDOM | 16301001 |
| Certificado como intercambiável com | Kaydon 16301001 |
| Verificação de fábrica | Nível 3 · Verificado pela engenharia |
| Revisado por | Departamento de Engenharia da MERYDOM |
| Metadados de verificação | Registro interno controlado; a data e a revisão do desenho não são publicadas. |
| Materiais | |
| Opções configuráveis de material dos anéis | 42CrMo / 50Mn |
| Material da vedação | NBR · Borracha nitrílica |
| Opções configuráveis de material do espaçador | Nylon de engenharia / Latão |
| Identificação | |
| Marca de referência | Kaydon |
| Série | XT Série |
| Modelo de referência | 16301001 |
| Sistema de medição | PolegadasReferência métrica exibida ao lado |
| Estrutura do rolamento | Esferas de contato de quatro pontos |
| Configuração da engrenagem | Engrenagem interna |
| Dimensões | |
| Diâmetro externo total (Do) | 102.500 inaproximadamente 2.604 mm |
| Diâmetro interno total (di) | 85.360 inaproximadamente 2.168,1 mm |
| Altura total (H) | 7.440 inaproximadamente 189 mm |
| Diâmetro interno do corpo do anel interno (dr) | 88.380 inaproximadamente 2.244,9 mm |
| Círculo de parafusos do anel externo (Lo) | 99.803 inaproximadamente 2.535 mm |
| Círculo de parafusos do anel interno (Li) | 91.142 inaproximadamente 2.315,01 mm |
| Diâmetro primitivo da engrenagem (D2) | 86.667 inaproximadamente 2.201,34 mm |
| Peso do conjunto (G) | 3750 lbaproximadamente 1.700,971 kg |
| Capacidades | |
| Carga máxima por dente (Fz) | 81500 lbfaproximadamente 362,53 kN |
| Capacidade de carga de momento (Crm) | 3457000 ft·lbfaproximadamente 4.687,06 kN·m |
| Montagem | |
| Furos de parafusos do anel externo (no) | 60 furos · 1.312 |
| Furos de parafusos do anel interno (ni) | 60 furos · 1.312 |
| Engrenagem | |
| Sistema de passo | DP |
| Passo diametral de origem (Pd) | 1.5 DP |
| Módulo equivalente (derived reference only) (m) | 16.933333 mm |
| Número de dentes (z2) | 130 |
Nível 3 · Verificado pela Engenharia MERYDOMRevisado por Departamento de Engenharia da MERYDOM. A data da evidência e a revisão do desenho não são publicadas.
CAPACIDADE DE CARGA DA SÉRIE

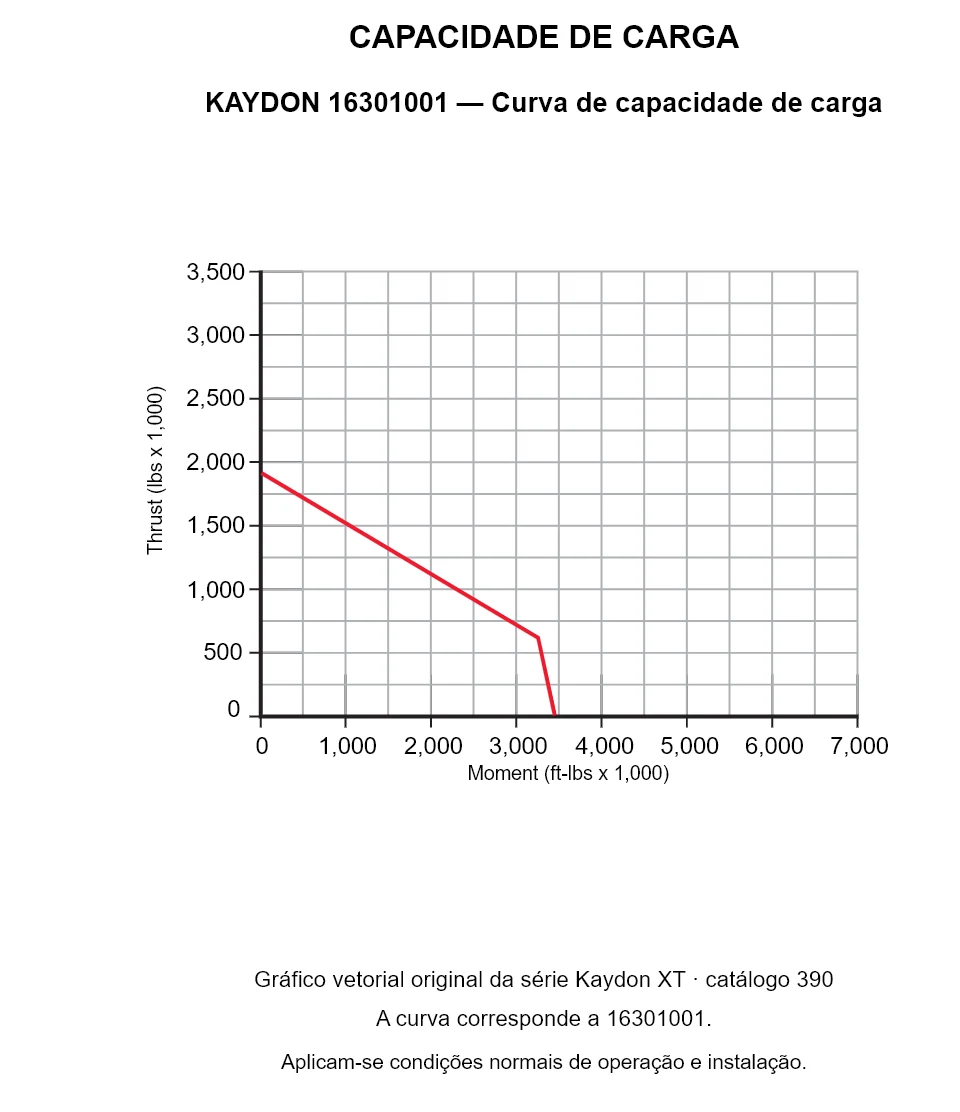

Gráfico de capacidade de carga da série XT
Use a designação do modelo na legenda do catálogo como referência inicial de capacidade de momento e empuxo.
Nota de seleção de engenharia
Este gráfico auxilia a seleção preliminar. A aprovação final da MERYDOM também deve considerar rigidez de montagem, capacidade dos parafusos, ciclo de trabalho, lubrificação e condições operacionais.
ENGENHARIA MERYDOM
Substituto MERYDOM para Kaydon 16301001
Este rolamento MERYDOM foi revisado em relação ao envelope, às interfaces de montagem, à engrenagem e à especificação de materiais publicados para uso como substituto.
