Drehverbindung als Ersatz für Kaydon 16321001
Level 3 verifiziertVon MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit Kaydon 16321001. Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
Referenzmodell: Kaydon 16321001. Serie: Xr. Lagerkonstruktion: Kreuzrollenlager. Verzahnungsart: Unverzahnt.

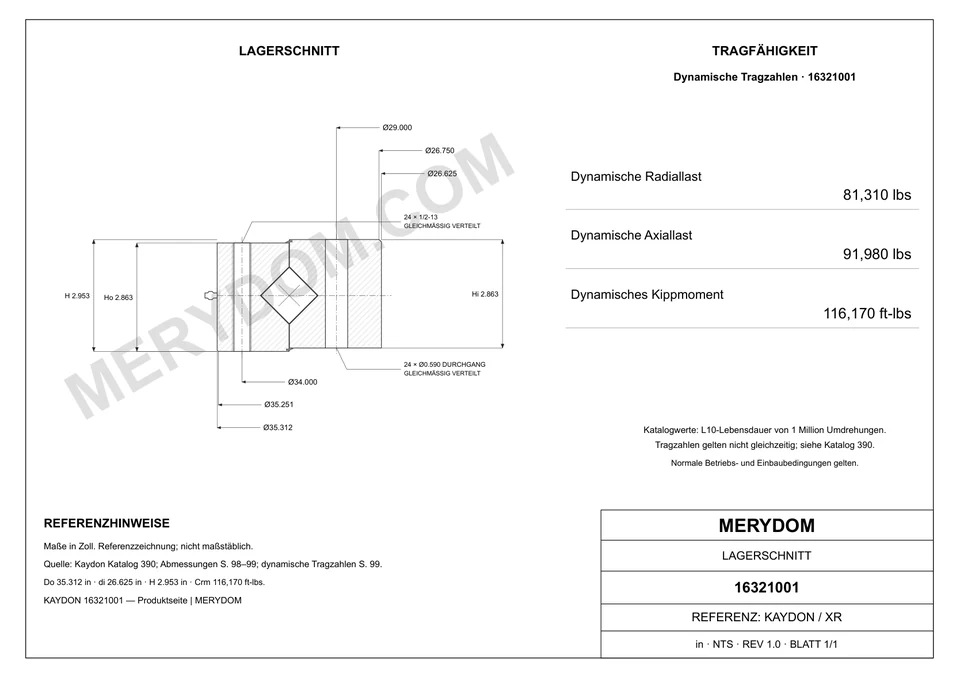

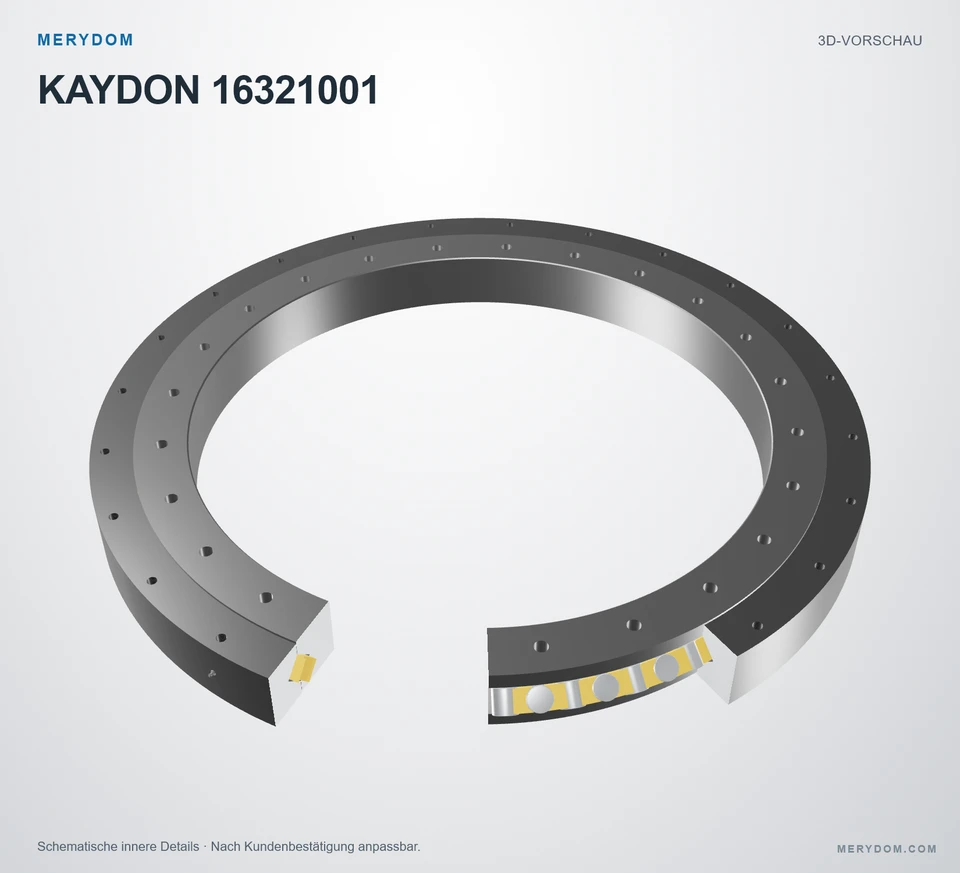

Gekreuzte Zylinderrollen in V-förmigen Laufbahnen. Rollenabmessungen, Anzahl und Abstandhalter sind schematisch.
Die Befestigungsgewinde entsprechen den Katalogangaben. Wenn Gewindetiefe oder Bohrungsende im Katalog fehlen, zeigen Zeichnung und 3D-Modell schematische Durchgangsgewinde über die Ringhöhe. Diese anpassbaren Referenzdetails sind keine vom Hersteller bestätigten Bearbeitungsmaße.
MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKTVerifizierte ProduktdatenVollständige Spezifikationen ansehen ↓ Werkssicherheit
16321001
MERYDOM verifiziertStufe 3 · Technischer PrüfdatensatzVon MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit Kaydon 16321001.
- Overall OD (Do)
- 35.312 in
- Overall ID (di)
- 26.625 in
- Gesamthöhe
- 2.953 in
- Verzahnungsart
- Unverzahnt
- Befestigungsbohrungen
- 24 / 24 außen / innen
- Lagerbauart
- Kreuzrollenlager
- Verifizierte Maßaustauschbarkeit
- MERYDOM kontrollierte Werkstoffe
- Werksdokumentation verfügbar
PRODUKTABMESSUNGEN
Vollständige Spezifikationen ansehen ↓Veröffentlichte Abmessungen und Schnittstellen
Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.
Abmessungen
- Gesamt-Außendurchmesser (Do)
- 35.312 inca. 896,92 mm
- Gesamt-Innendurchmesser (di)
- 26.625 inca. 676,28 mm
- Außendurchmesser des Außenringkörpers (Dr)
- 35.251 inca. 895,38 mm
- Innendurchmesser des Innenringkörpers (dr)
- 26.750 inca. 679,5 mm
- Gesamthöhe (H)
- 2.953 inca. 75,01 mm
- Gesamtgewicht (G)
- 325 lbca. 147,418 kg
- Innenringhöhe (Hi)
- 2.863 inca. 72,72 mm
- Außenringhöhe (Ho)
- 2.863 inca. 72,72 mm
Befestigung
- Lochkreis Außenring (Lo)
- 34.000 inca. 864 mm
- Lochkreis Innenring (Li)
- 29.000 inca. 737 mm
MERYDOM VERIFIZIERTE SPEZIFIKATION
MERYDOM werkseitig verifiziert · Kontrollierter DatensatzSpezifikationen der Ersatz-Drehverbindung Kaydon 16321001
MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.
| Technischer Parameter | Verifizierter MERYDOM Produktwert |
|---|---|
| MERYDOM zertifiziertes Produkt | |
| Produktmarke | MERYDOM |
| MERYDOM Modell | 16321001 |
| Zertifiziert austauschbar mit | Kaydon 16321001 |
| Werksverifizierung | Stufe 3 · Technisch verifiziert |
| Geprüft von | MERYDOM Technikabteilung |
| Verifizierungsmetadaten | Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht. |
| Werkstoffe | |
| Konfigurierbare Ringwerkstoffoptionen | 42CrMo / 50Mn |
| Dichtungswerkstoff | NBR · Nitrilkautschuk |
| Konfigurierbare Distanzstückwerkstoffe | Technisches Nylon / Messing |
| Identifikation | |
| Referenzmarke | Kaydon |
| Serie | Xr Serie |
| Referenzmodell | 16321001 |
| Maßsystem | ZollMetrischer Referenzwert daneben |
| Lagerkonstruktion | Kreuzrollenlager |
| Verzahnungsart | Unverzahnt |
| Abmessungen | |
| Gesamt-Außendurchmesser (Do) | 35.312 inca. 896,92 mm |
| Gesamt-Innendurchmesser (di) | 26.625 inca. 676,28 mm |
| Gesamthöhe (H) | 2.953 inca. 75,01 mm |
| Innenringhöhe (Hi) | 2.863 inca. 72,72 mm |
| Außenringhöhe (Ho) | 2.863 inca. 72,72 mm |
| Außendurchmesser des Außenringkörpers (Dr) | 35.251 inca. 895,38 mm |
| Innendurchmesser des Innenringkörpers (dr) | 26.750 inca. 679,5 mm |
| Lochkreis Außenring (Lo) | 34.000 inca. 864 mm |
| Lochkreis Innenring (Li) | 29.000 inca. 737 mm |
| Gesamtgewicht (G) | 325 lbca. 147,418 kg |
| Tragzahlen | |
| Dynamische radiale Tragzahl · L10 at 1,000,000 revolutions · not simultaneous with other listed dynamic ratings | 81310.0000000000 lbfca. 361,68 kN |
| Dynamic thrust load rating · L10 at 1,000,000 revolutions · not simultaneous with other listed dynamic ratings | 91980.0000000000 lbfca. 409,15 kN |
| Dynamic moment load rating · L10 at 1,000,000 revolutions · not simultaneous with other listed dynamic ratings | 116170.0000000000 ft·lbfca. 157,51 kN·m |
| Befestigung | |
| Schraubenbohrungen Außenring (no) | 24 Bohrungen · 1/2-13 |
| Schraubenbohrungen Innenring (ni) | 24 Bohrungen · 0.590 |
| Verzahnung | |
| Integrierte Verzahnung | Nicht zutreffend |
