Drehverbindung als Ersatz für Kaydon 16330001
Level 3 verifiziertVon MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit Kaydon 16330001. Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
Referenzmodell: Kaydon 16330001. Serie: Xr. Lagerkonstruktion: Kreuzrollenlager. Verzahnungsart: Innenverzahnt.

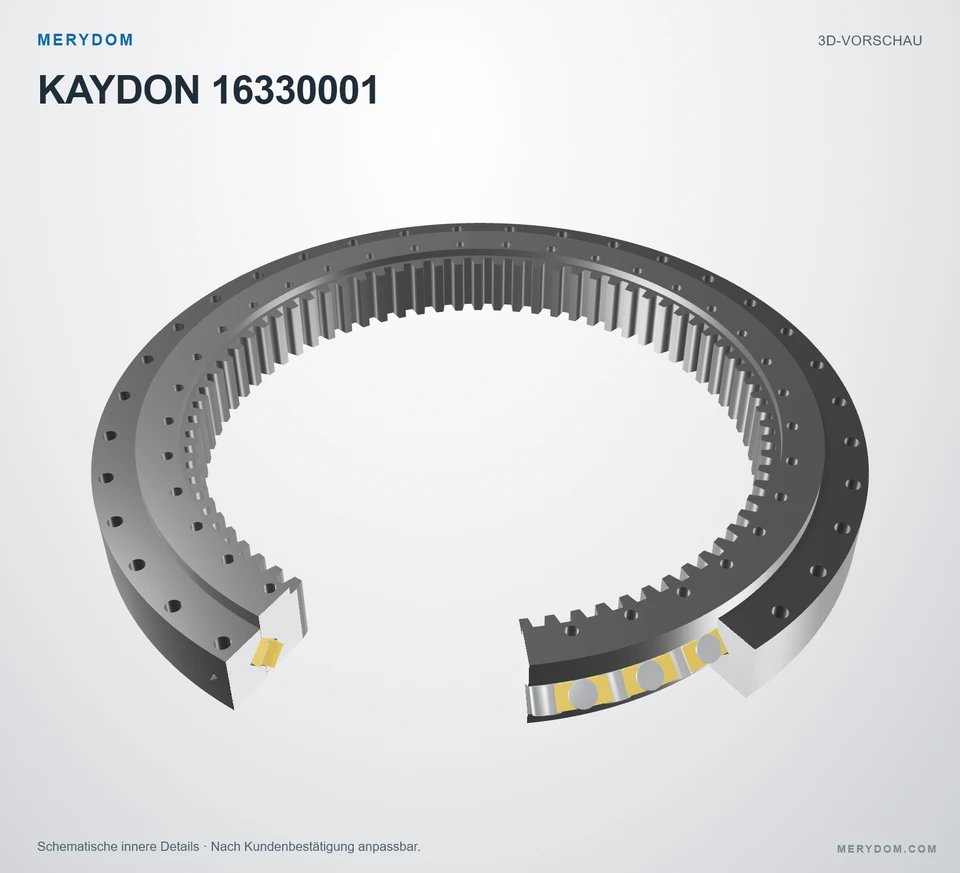

Gekreuzte Zylinderrollen in V-förmigen Laufbahnen. Rollenabmessungen, Anzahl und Abstandhalter sind schematisch.

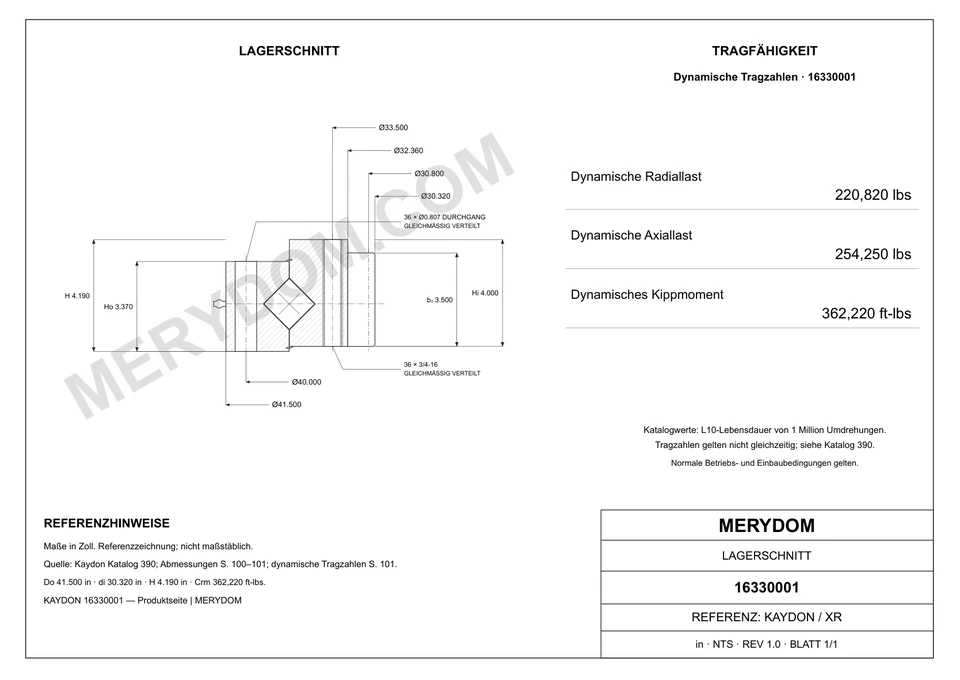

Die Befestigungsgewinde entsprechen den Katalogangaben. Wenn Gewindetiefe oder Bohrungsende im Katalog fehlen, zeigen Zeichnung und 3D-Modell schematische Durchgangsgewinde über die Ringhöhe. Diese anpassbaren Referenzdetails sind keine vom Hersteller bestätigten Bearbeitungsmaße.
MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKTVerifizierte ProduktdatenVollständige Spezifikationen ansehen ↓ Werkssicherheit
16330001
MERYDOM verifiziertStufe 3 · Technischer PrüfdatensatzVon MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit Kaydon 16330001.
- Overall OD (Do)
- 41.500 in
- Overall ID (di)
- 30.320 in
- Gesamthöhe
- 4.190 in
- Verzahnungsart
- Innenverzahnt
- Befestigungsbohrungen
- 36 / 36 außen / innen
- Lagerbauart
- Kreuzrollenlager
- Verifizierte Maßaustauschbarkeit
- MERYDOM kontrollierte Werkstoffe
- Werksdokumentation verfügbar
PRODUKTABMESSUNGEN
Vollständige Spezifikationen ansehen ↓Veröffentlichte Abmessungen und Schnittstellen
Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.
Abmessungen
- Gesamt-Außendurchmesser (Do)
- 41.500 inca. 1.054 mm
- Gesamt-Innendurchmesser (di)
- 30.320 inca. 770,1 mm
- Innendurchmesser des Innenringkörpers (dr)
- 32.360 inca. 821,9 mm
- Gesamthöhe (H)
- 4.190 inca. 106,4 mm
- Gesamtgewicht (G)
- 510 lbca. 231,332 kg
- Innenringhöhe (Hi)
- 4.000 inca. 102 mm
- Außenringhöhe (Ho)
- 3.370 inca. 85,6 mm
Befestigung
- Lochkreis Außenring (Lo)
- 40.000 inca. 1.016 mm
- Lochkreis Innenring (Li)
- 33.500 inca. 851 mm
Verzahnung
- Teilkreisdurchmesser der Verzahnung (D2)
- 30.800 inca. 782 mm
- Diametralteilung (Pd)
- 2,5
- Zähnezahl (z2)
- 77
- Zahnbreite laut Katalog (b2)
- 3.500 inca. 89 mm
MERYDOM VERIFIZIERTE SPEZIFIKATION
MERYDOM werkseitig verifiziert · Kontrollierter DatensatzSpezifikationen der Ersatz-Drehverbindung Kaydon 16330001
MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.
| Technischer Parameter | Verifizierter MERYDOM Produktwert |
|---|---|
| MERYDOM zertifiziertes Produkt | |
| Produktmarke | MERYDOM |
| MERYDOM Modell | 16330001 |
| Zertifiziert austauschbar mit | Kaydon 16330001 |
| Werksverifizierung | Stufe 3 · Technisch verifiziert |
| Geprüft von | MERYDOM Technikabteilung |
| Verifizierungsmetadaten | Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht. |
| Werkstoffe | |
| Konfigurierbare Ringwerkstoffoptionen | 42CrMo / 50Mn |
| Dichtungswerkstoff | NBR · Nitrilkautschuk |
| Konfigurierbare Distanzstückwerkstoffe | Technisches Nylon / Messing |
| Identifikation | |
| Referenzmarke | Kaydon |
| Serie | Xr Serie |
| Referenzmodell | 16330001 |
| Maßsystem | ZollMetrischer Referenzwert daneben |
| Lagerkonstruktion | Kreuzrollenlager |
| Verzahnungsart | Innenverzahnt |
| Abmessungen | |
| Gesamt-Außendurchmesser (Do) | 41.500 inca. 1.054 mm |
| Gesamt-Innendurchmesser (di) | 30.320 inca. 770,1 mm |
| Gesamthöhe (H) | 4.190 inca. 106,4 mm |
| Innenringhöhe (Hi) | 4.000 inca. 102 mm |
| Außenringhöhe (Ho) | 3.370 inca. 85,6 mm |
| Innendurchmesser des Innenringkörpers (dr) | 32.360 inca. 821,9 mm |
| Lochkreis Außenring (Lo) | 40.000 inca. 1.016 mm |
| Lochkreis Innenring (Li) | 33.500 inca. 851 mm |
| Teilkreisdurchmesser der Verzahnung (D2) | 30.800 inca. 782 mm |
| Gesamtgewicht (G) | 510 lbca. 231,332 kg |
| Tragzahlen | |
| Maximale Zahnkraft (Fz) | 27600 lbfca. 122,77 kN |
| Dynamische radiale Tragzahl · L10 at 1,000,000 revolutions · not simultaneous with other listed dynamic ratings | 220820.0000000000 lbfca. 982,26 kN |
| Dynamic thrust load rating · L10 at 1,000,000 revolutions · not simultaneous with other listed dynamic ratings | 254250.0000000000 lbfca. 1.130,96 kN |
| Dynamic moment load rating · L10 at 1,000,000 revolutions · not simultaneous with other listed dynamic ratings | 362220.0000000000 ft·lbfca. 491,1 kN·m |
| Befestigung | |
| Schraubenbohrungen Außenring (no) | 36 Bohrungen · 0.807 |
| Schraubenbohrungen Innenring (ni) | 36 Bohrungen · 3/4-16 |
| Verzahnung | |
| Teilungssystem | DP |
| Diametralteilung der Quelle (Pd) | 2.5 DP |
| Äquivalentes Modul (derived reference only) (m) | 10.16 mm |
| Zähnezahl (z2) | 77 |
| Zahnbreite laut Katalog (b2) | 3.500 inca. 89 mm |
| Profilverschiebungsfaktor (x2) | -.400 |
