Cuscinetto di rotazione sostitutivo per Kaydon 16330001
Verificato di livello 3Cuscinetto di rotazione prodotto da MERYDOM e verificato per l’intercambiabilità con Kaydon 16330001. Questo cuscinetto MERYDOM è stato verificato rispetto a ingombro, interfacce di montaggio, dentatura e specifica materiali pubblicati per l’uso sostitutivo.
Modello di riferimento: Kaydon 16330001. Serie: Xr. Struttura del cuscinetto: Rulli incrociati. Configurazione dentatura: Dentatura interna.

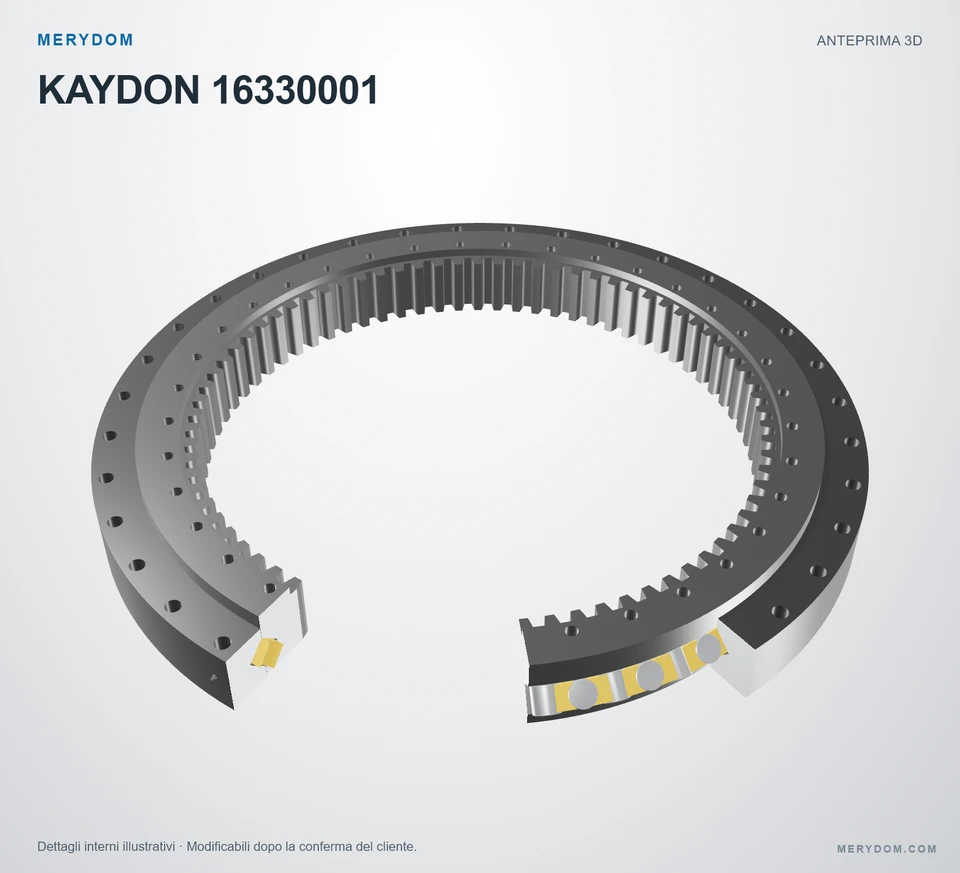

Rulli cilindrici incrociati in piste a V. Dimensioni, numero dei rulli e separatori sono illustrativi.

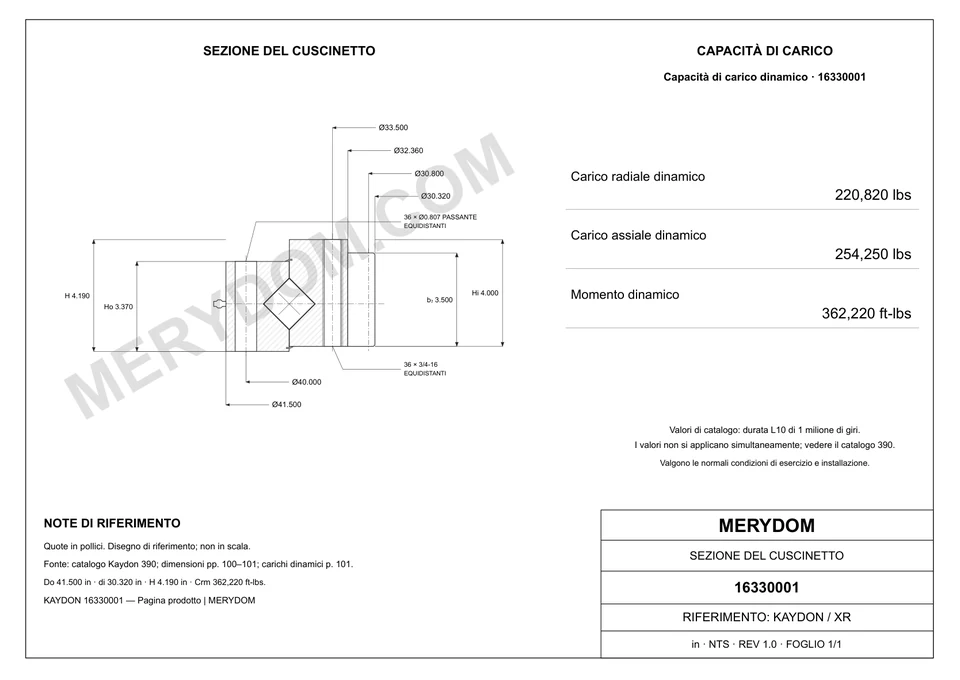

Le filettature di fissaggio seguono le specifiche del catalogo. Se profondità ed estremità del foro non sono definite, il disegno e il modello 3D mostrano filettature passanti illustrative lungo l’altezza dell’anello. Sono dettagli di riferimento modificabili, non quote di lavorazione verificate dal produttore.
MARCHIO MERYDOM · SOSTITUZIONE CERTIFICATADati prodotto certificatiVedi specifiche complete ↓ Garanzia di fabbrica
16330001
Verificato da MERYDOMLivello 3 · Registro di verifica tecnicaCuscinetto di rotazione prodotto da MERYDOM e verificato per l’intercambiabilità con Kaydon 16330001.
- Overall OD (Do)
- 41.500 in
- Overall ID (di)
- 30.320 in
- Altezza totale
- 4.190 in
- Configurazione dentatura
- Dentatura interna
- Fori di fissaggio
- 36 / 36 esterno / interno
- Design del cuscinetto
- Rulli incrociati
- Intercambiabilità dimensionale verificata
- Materiali controllati da MERYDOM
- Documentazione di fabbrica disponibile
DIMENSIONI DEL PRODOTTO
Vedi specifiche complete ↓Dimensioni e interfacce pubblicate
Qui sono riportati tutti i valori disponibili di dimensioni, interfacce di montaggio e dentatura nell’unità originale pubblicata.
Dimensioni
- Diametro esterno totale (Do)
- 41.500 incirca 1.054 mm
- Diametro interno totale (di)
- 30.320 incirca 770,1 mm
- Diametro interno corpo anello interno (dr)
- 32.360 incirca 821,9 mm
- Altezza totale (H)
- 4.190 incirca 106,4 mm
- Peso del gruppo (G)
- 510 lbcirca 231,332 kg
- Altezza dell’anello interno (Hi)
- 4.000 incirca 102 mm
- Altezza dell’anello esterno (Ho)
- 3.370 incirca 85,6 mm
Montaggio
- Circonferenza bulloni anello esterno (Lo)
- 40.000 incirca 1.016 mm
- Circonferenza bulloni anello interno (Li)
- 33.500 incirca 851 mm
Dentatura
- Diametro primitivo dentatura (D2)
- 30.800 incirca 782 mm
- Passo diametrale (Pd)
- 2,5
- Numero di denti (z2)
- 77
- Larghezza della dentatura da catalogo (b2)
- 3.500 incirca 89 mm
SPECIFICA CERTIFICATA MERYDOM
Verificato in fabbrica da MERYDOM · Registro controllatoSpecifiche del cuscinetto di rotazione Kaydon 16330001
Identità del prodotto MERYDOM, certificazione, materiali e dati dimensionali della sostituzione certificata.
| Parametro tecnico | Valore prodotto certificato MERYDOM |
|---|---|
| Prodotto certificato MERYDOM | |
| Marca prodotto | MERYDOM |
| Modello MERYDOM | 16330001 |
| Certificato intercambiabile con | Kaydon 16330001 |
| Verifica di fabbrica | Livello 3 · Verificato da ingegneria |
| Verificato da | Reparto tecnico MERYDOM |
| Metadati di verifica | Registro interno controllato; data e revisione del disegno non sono pubblicate. |
| Materiali | |
| Opzioni configurabili del materiale degli anelli | 42CrMo / 50Mn |
| Materiale tenuta | NBR · Gomma nitrilica |
| Opzioni configurabili del materiale del distanziatore | Nylon tecnico / Ottone |
| Identificazione | |
| Marchio di riferimento | Kaydon |
| Serie | Xr Serie |
| Modello di riferimento | 16330001 |
| Sistema di misura | PolliciRiferimento metrico mostrato a fianco |
| Struttura del cuscinetto | Rulli incrociati |
| Configurazione dentatura | Dentatura interna |
| Dimensioni | |
| Diametro esterno totale (Do) | 41.500 incirca 1.054 mm |
| Diametro interno totale (di) | 30.320 incirca 770,1 mm |
| Altezza totale (H) | 4.190 incirca 106,4 mm |
| Altezza dell’anello interno (Hi) | 4.000 incirca 102 mm |
| Altezza dell’anello esterno (Ho) | 3.370 incirca 85,6 mm |
| Diametro interno corpo anello interno (dr) | 32.360 incirca 821,9 mm |
| Circonferenza bulloni anello esterno (Lo) | 40.000 incirca 1.016 mm |
| Circonferenza bulloni anello interno (Li) | 33.500 incirca 851 mm |
| Diametro primitivo dentatura (D2) | 30.800 incirca 782 mm |
| Peso del gruppo (G) | 510 lbcirca 231,332 kg |
| Capacità di carico | |
| Carico massimo sul dente (Fz) | 27600 lbfcirca 122,77 kN |
| Capacità di carico radiale dinamica · L10 at 1,000,000 revolutions · not simultaneous with other listed dynamic ratings | 220820.0000000000 lbfcirca 982,26 kN |
| Dynamic thrust load rating · L10 at 1,000,000 revolutions · not simultaneous with other listed dynamic ratings | 254250.0000000000 lbfcirca 1.130,96 kN |
| Dynamic moment load rating · L10 at 1,000,000 revolutions · not simultaneous with other listed dynamic ratings | 362220.0000000000 ft·lbfcirca 491,1 kN·m |
| Montaggio | |
| Fori bulloni anello esterno (no) | 36 fori · 0.807 |
| Fori bulloni anello interno (ni) | 36 fori · 3/4-16 |
| Dentatura | |
| Sistema di passo | DP |
| Passo diametrale di origine (Pd) | 2.5 DP |
| Modulo equivalente (derived reference only) (m) | 10.16 mm |
| Numero di denti (z2) | 77 |
| Larghezza della dentatura da catalogo (b2) | 3.500 incirca 89 mm |
| Coefficiente di spostamento del profilo (x2) | -.400 |
Livello 3 · Verificato dall’ufficio tecnico MERYDOMVerificato da Reparto tecnico MERYDOM. La data della prova e la revisione del disegno non sono pubblicate.
INGEGNERIA MERYDOM
Ricambio MERYDOM per Kaydon 16330001
Questo cuscinetto MERYDOM è stato verificato rispetto a ingombro, interfacce di montaggio, dentatura e specifica materiali pubblicati per l’uso sostitutivo.
Costruzione MERYDOM
- Opzioni configurabili del materiale degli anelli 42CrMo o 50Mn
- Sistema di tenuta in gomma nitrilica NBR
- Opzioni configurabili del distanziatore in nylon tecnico o ottone
Documentazione di fabbrica
- Verifica del reparto tecnico MERYDOM
- Le prove di verifica sono conservate nel registro interno controllato
- La revisione del disegno e il pacchetto documentale finale sono confermati con l’offerta
Conferma applicazione
- Confermare planarità del supporto, classe e precarico bulloni
- Verificare carichi applicati, ciclo di lavoro e lubrificazione
- Confermare temperatura, ambiente e condizioni di installazione
