Cuscinetto di rotazione sostitutivo per Kaydon 16331001
Verificato di livello 3Cuscinetto di rotazione prodotto da MERYDOM e verificato per l’intercambiabilità con Kaydon 16331001. Questo cuscinetto MERYDOM è stato verificato rispetto a ingombro, interfacce di montaggio, dentatura e specifica materiali pubblicati per l’uso sostitutivo.
Modello di riferimento: Kaydon 16331001. Serie: Xr. Struttura del cuscinetto: Rulli incrociati. Configurazione dentatura: Dentatura interna.

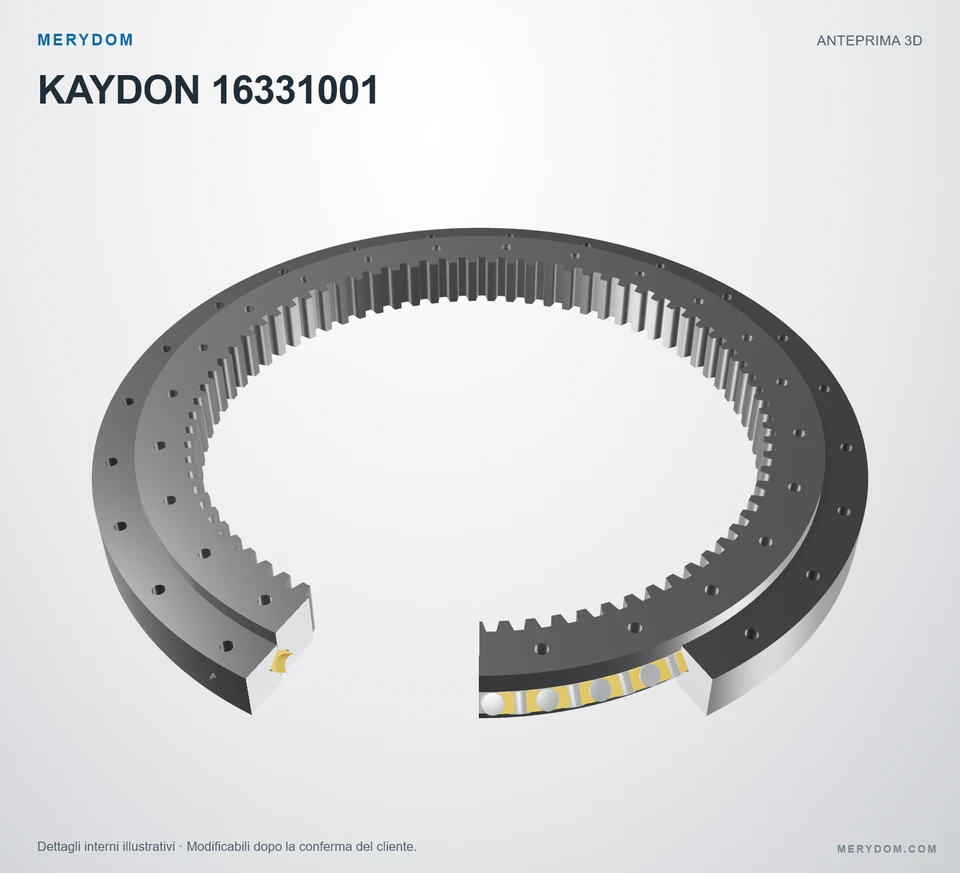

Rulli cilindrici incrociati in piste a V. Dimensioni, numero dei rulli e separatori sono illustrativi.

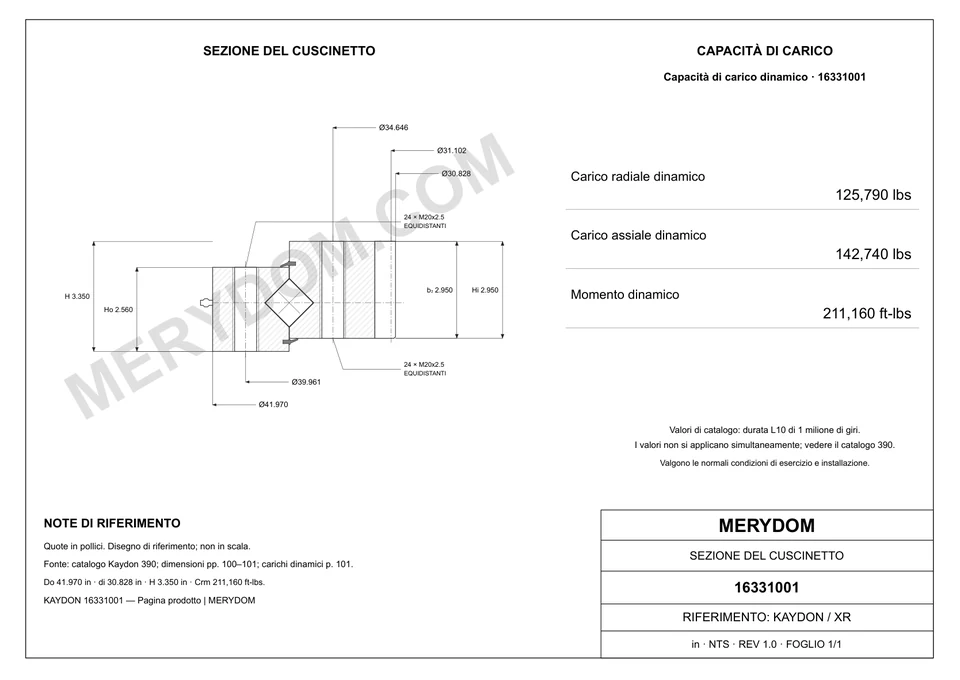

Le filettature di fissaggio seguono le specifiche del catalogo. Se profondità ed estremità del foro non sono definite, il disegno e il modello 3D mostrano filettature passanti illustrative lungo l’altezza dell’anello. Sono dettagli di riferimento modificabili, non quote di lavorazione verificate dal produttore.
MARCHIO MERYDOM · SOSTITUZIONE CERTIFICATADati prodotto certificatiVedi specifiche complete ↓ Garanzia di fabbrica
16331001
Verificato da MERYDOMLivello 3 · Registro di verifica tecnicaCuscinetto di rotazione prodotto da MERYDOM e verificato per l’intercambiabilità con Kaydon 16331001.
- Overall OD (Do)
- 41.970 in
- Overall ID (di)
- 30.828 in
- Altezza totale
- 3.350 in
- Configurazione dentatura
- Dentatura interna
- Fori di fissaggio
- 24 / 24 esterno / interno
- Design del cuscinetto
- Rulli incrociati
- Intercambiabilità dimensionale verificata
- Materiali controllati da MERYDOM
- Documentazione di fabbrica disponibile
DIMENSIONI DEL PRODOTTO
Vedi specifiche complete ↓Dimensioni e interfacce pubblicate
Qui sono riportati tutti i valori disponibili di dimensioni, interfacce di montaggio e dentatura nell’unità originale pubblicata.
Dimensioni
- Diametro esterno totale (Do)
- 41.970 incirca 1.066 mm
- Diametro interno totale (di)
- 30.828 incirca 783,03 mm
- Diametro esterno corpo anello esterno (Dr)
- 41.929 incirca 1.065 mm
- Altezza totale (H)
- 3.350 incirca 85,1 mm
- Peso del gruppo (G)
- 400 lbcirca 181,437 kg
- Altezza dell’anello interno (Hi)
- 2.950 incirca 74,9 mm
- Altezza dell’anello esterno (Ho)
- 2.560 incirca 65 mm
Montaggio
- Circonferenza bulloni anello esterno (Lo)
- 39.961 incirca 1.015,01 mm
- Circonferenza bulloni anello interno (Li)
- 34.646 incirca 880,01 mm
Dentatura
- Diametro primitivo dentatura (D2)
- 31.102 incirca 789,99 mm
- Numero di denti (z2)
- 79
- Larghezza della dentatura da catalogo (b2)
- 2.950 incirca 74,9 mm
SPECIFICA CERTIFICATA MERYDOM
Verificato in fabbrica da MERYDOM · Registro controllatoSpecifiche del cuscinetto di rotazione Kaydon 16331001
Identità del prodotto MERYDOM, certificazione, materiali e dati dimensionali della sostituzione certificata.
| Parametro tecnico | Valore prodotto certificato MERYDOM |
|---|---|
| Prodotto certificato MERYDOM | |
| Marca prodotto | MERYDOM |
| Modello MERYDOM | 16331001 |
| Certificato intercambiabile con | Kaydon 16331001 |
| Verifica di fabbrica | Livello 3 · Verificato da ingegneria |
| Verificato da | Reparto tecnico MERYDOM |
| Metadati di verifica | Registro interno controllato; data e revisione del disegno non sono pubblicate. |
| Materiali | |
| Opzioni configurabili del materiale degli anelli | 42CrMo / 50Mn |
| Materiale tenuta | NBR · Gomma nitrilica |
| Opzioni configurabili del materiale del distanziatore | Nylon tecnico / Ottone |
| Identificazione | |
| Marchio di riferimento | Kaydon |
| Serie | Xr Serie |
| Modello di riferimento | 16331001 |
| Sistema di misura | PolliciRiferimento metrico mostrato a fianco |
| Struttura del cuscinetto | Rulli incrociati |
| Configurazione dentatura | Dentatura interna |
| Dimensioni | |
| Diametro esterno totale (Do) | 41.970 incirca 1.066 mm |
| Diametro interno totale (di) | 30.828 incirca 783,03 mm |
| Altezza totale (H) | 3.350 incirca 85,1 mm |
| Altezza dell’anello interno (Hi) | 2.950 incirca 74,9 mm |
| Altezza dell’anello esterno (Ho) | 2.560 incirca 65 mm |
| Diametro esterno corpo anello esterno (Dr) | 41.929 incirca 1.065 mm |
| Circonferenza bulloni anello esterno (Lo) | 39.961 incirca 1.015,01 mm |
| Circonferenza bulloni anello interno (Li) | 34.646 incirca 880,01 mm |
| Diametro primitivo dentatura (D2) | 31.102 incirca 789,99 mm |
| Peso del gruppo (G) | 400 lbcirca 181,437 kg |
| Capacità di carico | |
| Carico massimo sul dente (Fz) | 22820 lbfcirca 101,51 kN |
| Capacità di carico radiale dinamica · L10 at 1,000,000 revolutions · not simultaneous with other listed dynamic ratings | 125790.0000000000 lbfcirca 559,54 kN |
| Dynamic thrust load rating · L10 at 1,000,000 revolutions · not simultaneous with other listed dynamic ratings | 142740.0000000000 lbfcirca 634,94 kN |
| Dynamic moment load rating · L10 at 1,000,000 revolutions · not simultaneous with other listed dynamic ratings | 211160.0000000000 ft·lbfcirca 286,29 kN·m |
| Montaggio | |
| Fori bulloni anello esterno (no) | 24 fori · M20x2.5 |
| Fori bulloni anello interno (ni) | 24 fori · M20x2.5 |
| Dentatura | |
| Sistema di passo | MODULE |
| Source module (m) | Modulo 10 (origine (10)) |
| Numero di denti (z2) | 79 |
| Larghezza della dentatura da catalogo (b2) | 2.950 incirca 75 mm |
| Coefficiente di spostamento del profilo (x2) | -.625 |
Livello 3 · Verificato dall’ufficio tecnico MERYDOMVerificato da Reparto tecnico MERYDOM. La data della prova e la revisione del disegno non sono pubblicate.
INGEGNERIA MERYDOM
Ricambio MERYDOM per Kaydon 16331001
Questo cuscinetto MERYDOM è stato verificato rispetto a ingombro, interfacce di montaggio, dentatura e specifica materiali pubblicati per l’uso sostitutivo.
Costruzione MERYDOM
- Opzioni configurabili del materiale degli anelli 42CrMo o 50Mn
- Sistema di tenuta in gomma nitrilica NBR
- Opzioni configurabili del distanziatore in nylon tecnico o ottone
Documentazione di fabbrica
- Verifica del reparto tecnico MERYDOM
- Le prove di verifica sono conservate nel registro interno controllato
- La revisione del disegno e il pacchetto documentale finale sono confermati con l’offerta
Conferma applicazione
- Confermare planarità del supporto, classe e precarico bulloni
- Verificare carichi applicati, ciclo di lavoro e lubrificazione
- Confermare temperatura, ambiente e condizioni di installazione
NOTA LEGALE E TECNICA
Certificazione indipendente del ricambio
- MERYDOM è il produttore e il soggetto certificatore del prodotto MERYDOM mostrato in questa pagina.
- Marchi e codici modello di terzi restano di proprietà dei rispettivi titolari e sono usati solo per identificare il riferimento di intercambiabilità previsto.
- MERYDOM è un produttore indipendente e non è affiliato, approvato o sponsorizzato dall’OEM indicato.
- La dichiarazione di intercambiabilità vale per la sigla corrispondente e l’ambito di verifica pubblicato; l’idoneità dipende da carichi, ciclo, installazione, lubrificazione e ambiente.
- L’offerta approvata, il disegno di produzione e l’accordo tecnico contrattuale regolano il prodotto finale fornito.
