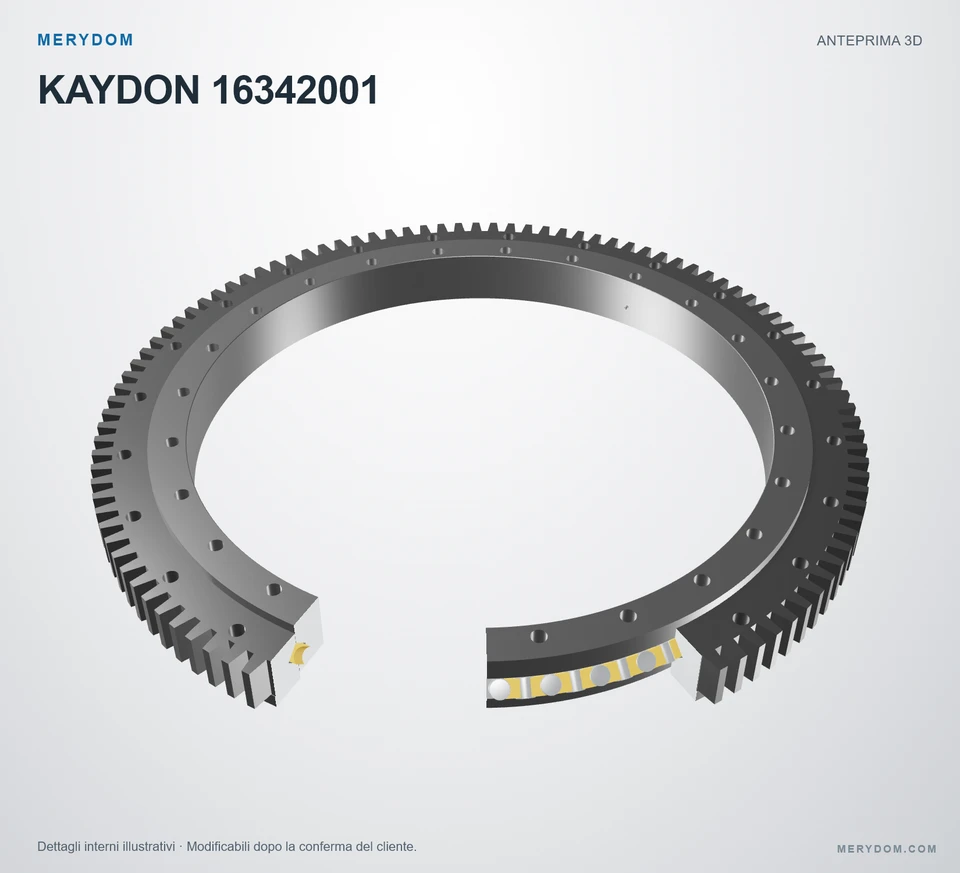

Cuscinetto di rotazione sostitutivo per Kaydon 16342001
Verificato di livello 3Cuscinetto di rotazione prodotto da MERYDOM e verificato per l’intercambiabilità con Kaydon 16342001. Questo cuscinetto MERYDOM è stato verificato rispetto a ingombro, interfacce di montaggio, dentatura e specifica materiali pubblicati per l’uso sostitutivo.
Modello di riferimento: Kaydon 16342001. Serie: Xr. Struttura del cuscinetto: Rulli incrociati. Configurazione dentatura: Dentatura esterna.
MARCHIO MERYDOM · SOSTITUZIONE CERTIFICATADati prodotto certificatiVedi specifiche complete ↓ Garanzia di fabbrica
16342001
Verificato da MERYDOMLivello 3 · Registro di verifica tecnicaCuscinetto di rotazione prodotto da MERYDOM e verificato per l’intercambiabilità con Kaydon 16342001.
- Overall OD (Do)
- 45.050 in
- Overall ID (di)
- 34.180 in
- Altezza totale
- 3.930 in
- Configurazione dentatura
- Dentatura esterna
- Fori di fissaggio
- 24 / 24 esterno / interno
- Design del cuscinetto
- Rulli incrociati
- Intercambiabilità dimensionale verificata
- Materiali controllati da MERYDOM
- Documentazione di fabbrica disponibile

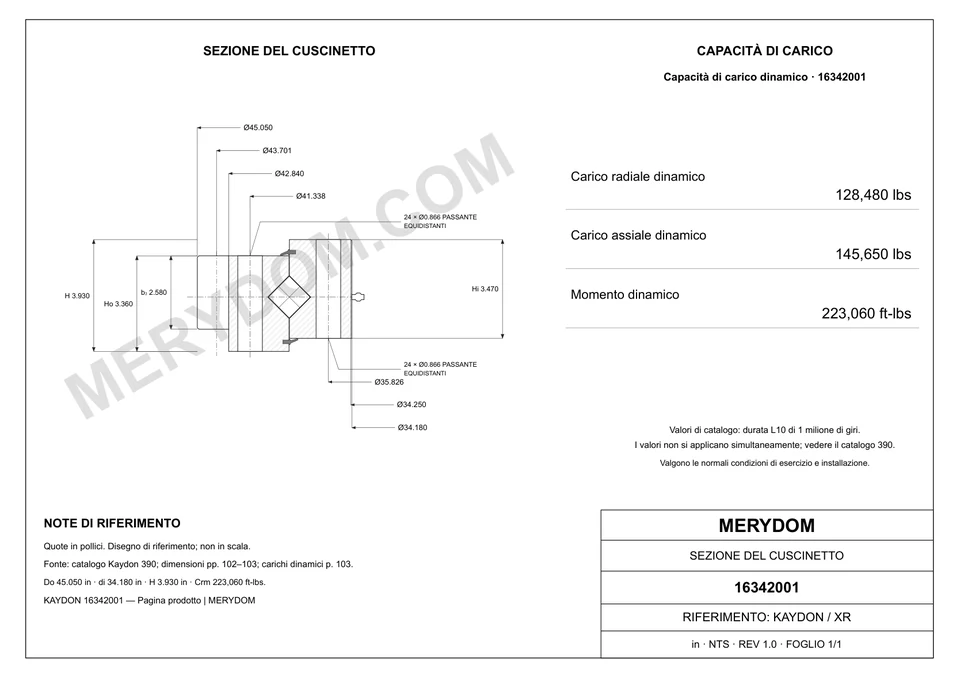

DIMENSIONI DEL PRODOTTO
Vedi specifiche complete ↓Dimensioni e interfacce pubblicate
Qui sono riportati tutti i valori disponibili di dimensioni, interfacce di montaggio e dentatura nell’unità originale pubblicata.
Dimensioni
- Diametro esterno totale (Do)
- 45.050 incirca 1.144,3 mm
- Diametro interno totale (di)
- 34.180 incirca 868,2 mm
- Diametro esterno corpo anello esterno (Dr)
- 42.840 incirca 1.088,1 mm
- Diametro interno corpo anello interno (dr)
- 34.250 incirca 870 mm
- Altezza totale (H)
- 3.930 incirca 99,8 mm
- Peso del gruppo (G)
- 470 lbcirca 213,188 kg
Montaggio
- Circonferenza bulloni anello esterno (Lo)
- 41.338 incirca 1.049,99 mm
- Circonferenza bulloni anello interno (Li)
- 35.826 incirca 909,98 mm
Dentatura
- Diametro primitivo dentatura (D2)
- 43.701 incirca 1.110,01 mm
- Numero di denti (z2)
- 111
SPECIFICA CERTIFICATA MERYDOM
Verificato in fabbrica da MERYDOM · Registro controllatoSpecifiche del cuscinetto di rotazione Kaydon 16342001
Identità del prodotto MERYDOM, certificazione, materiali e dati dimensionali della sostituzione certificata.
| Parametro tecnico | Valore prodotto certificato MERYDOM |
|---|---|
| Prodotto certificato MERYDOM | |
| Marca prodotto | MERYDOM |
| Modello MERYDOM | 16342001 |
| Certificato intercambiabile con | Kaydon 16342001 |
| Verifica di fabbrica | Livello 3 · Verificato da ingegneria |
| Verificato da | Reparto tecnico MERYDOM |
| Metadati di verifica | Registro interno controllato; data e revisione del disegno non sono pubblicate. |
| Materiali | |
| Opzioni configurabili del materiale degli anelli | 42CrMo / 50Mn |
| Materiale tenuta | NBR · Gomma nitrilica |
| Opzioni configurabili del materiale del distanziatore | Nylon tecnico / Ottone |
| Identificazione | |
| Marchio di riferimento | Kaydon |
| Serie | Xr Serie |
| Modello di riferimento | 16342001 |
| Sistema di misura | PolliciRiferimento metrico mostrato a fianco |
| Struttura del cuscinetto | Rulli incrociati |
| Configurazione dentatura | Dentatura esterna |
| Dimensioni | |
| Diametro esterno totale (Do) | 45.050 incirca 1.144,3 mm |
| Diametro interno totale (di) | 34.180 incirca 868,2 mm |
| Altezza totale (H) | 3.930 incirca 99,8 mm |
| Diametro esterno corpo anello esterno (Dr) | 42.840 incirca 1.088,1 mm |
| Diametro interno corpo anello interno (dr) | 34.250 incirca 870 mm |
| Circonferenza bulloni anello esterno (Lo) | 41.338 incirca 1.049,99 mm |
| Circonferenza bulloni anello interno (Li) | 35.826 incirca 909,98 mm |
| Diametro primitivo dentatura (D2) | 43.701 incirca 1.110,01 mm |
| Peso del gruppo (G) | 470 lbcirca 213,188 kg |
| Capacità di carico | |
| Carico massimo sul dente (Fz) | 15490 lbfcirca 68,9 kN |
| Capacità di carico radiale dinamica · L10 at 1,000,000 revolutions · not simultaneous with other listed dynamic ratings | 128480.0000000000 lbfcirca 571,51 kN |
| Dynamic thrust load rating · L10 at 1,000,000 revolutions · not simultaneous with other listed dynamic ratings | 145650.0000000000 lbfcirca 647,88 kN |
| Dynamic moment load rating · L10 at 1,000,000 revolutions · not simultaneous with other listed dynamic ratings | 223060.0000000000 ft·lbfcirca 302,43 kN·m |
| Montaggio | |
| Fori bulloni anello esterno (no) | 24 fori · 0.866 |
| Fori bulloni anello interno (ni) | 24 fori · 0.866 |
| Dentatura | |
| Sistema di passo | MODULE |
| Source module (m) | Modulo 10 (origine (10)) |
| Numero di denti (z2) | 111 |
Livello 3 · Verificato dall’ufficio tecnico MERYDOMVerificato da Reparto tecnico MERYDOM. La data della prova e la revisione del disegno non sono pubblicate.
INGEGNERIA MERYDOM
Ricambio MERYDOM per Kaydon 16342001
Questo cuscinetto MERYDOM è stato verificato rispetto a ingombro, interfacce di montaggio, dentatura e specifica materiali pubblicati per l’uso sostitutivo.
Costruzione MERYDOM
- Opzioni configurabili del materiale degli anelli 42CrMo o 50Mn
- Sistema di tenuta in gomma nitrilica NBR
- Opzioni configurabili del distanziatore in nylon tecnico o ottone
Documentazione di fabbrica
- Verifica del reparto tecnico MERYDOM
- Le prove di verifica sono conservate nel registro interno controllato
- La revisione del disegno e il pacchetto documentale finale sono confermati con l’offerta
Conferma applicazione
- Confermare planarità del supporto, classe e precarico bulloni
- Verificare carichi applicati, ciclo di lavoro e lubrificazione
- Confermare temperatura, ambiente e condizioni di installazione
NOTA LEGALE E TECNICA
Certificazione indipendente del ricambio
- MERYDOM è il produttore e il soggetto certificatore del prodotto MERYDOM mostrato in questa pagina.
- Marchi e codici modello di terzi restano di proprietà dei rispettivi titolari e sono usati solo per identificare il riferimento di intercambiabilità previsto.
- MERYDOM è un produttore indipendente e non è affiliato, approvato o sponsorizzato dall’OEM indicato.
- La dichiarazione di intercambiabilità vale per la sigla corrispondente e l’ambito di verifica pubblicato; l’idoneità dipende da carichi, ciclo, installazione, lubrificazione e ambiente.
- L’offerta approvata, il disegno di produzione e l’accordo tecnico contrattuale regolano il prodotto finale fornito.
SUPPORTO RICAMBI MERYDOM
Richiedi prezzo e consegnaPronto per prezzo, consegna e conferma applicativa?
Send the required quantity and operating conditions. MERYDOM will confirm the supply configuration, documentation package and delivery schedule for model 16342001.
