Drehverbindung als Ersatz für Kaydon 16337001

Level 3 verifiziert

Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit Kaydon 16337001. Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.

Referenzmodell: Kaydon 16337001. Serie: Xr. Lagerkonstruktion: Kreuzrollenlager. Verzahnungsart: Außenverzahnt.

Preis und Lieferzeit anfragenZurück zum Ersatzkatalog
Zurück zum Ersatzkatalog

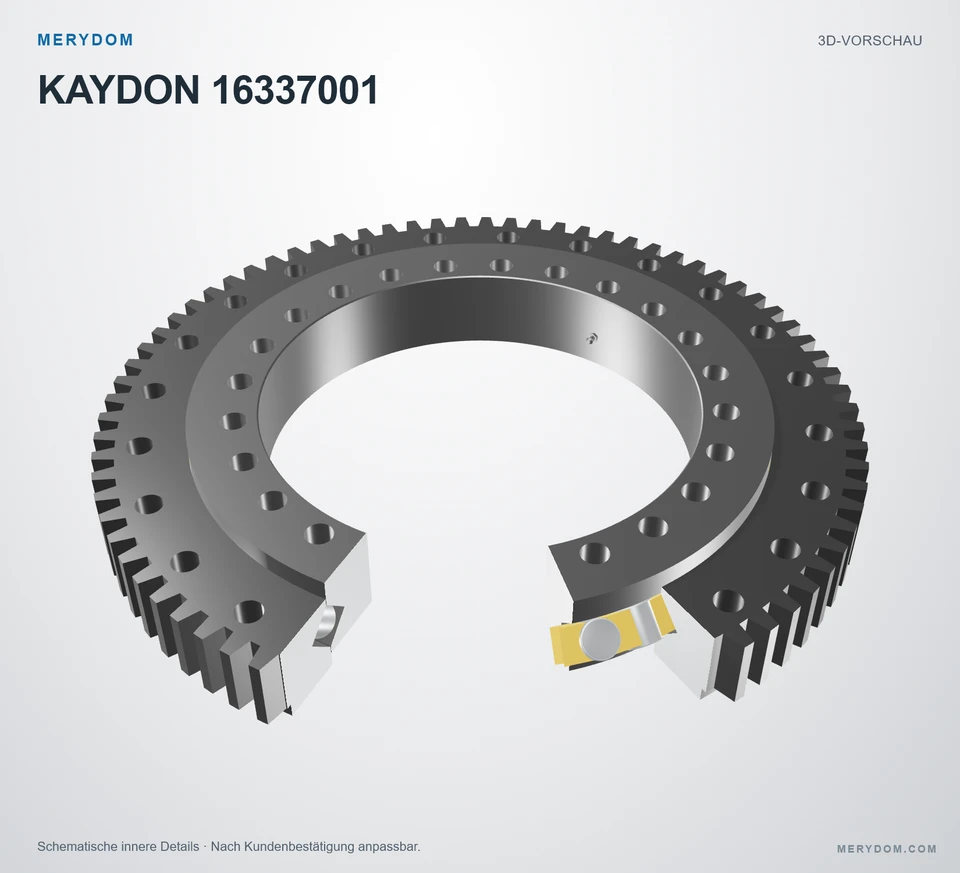

KAYDON 16337001 — 3D-Modellvorschau
MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKT

16337001

MERYDOM verifiziertStufe 3 · Technischer Prüfdatensatz

Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit Kaydon 16337001.

Verifizierte ProduktdatenVollständige Spezifikationen ansehen ↓
Overall OD (Do)
16.000 in
Overall ID (di)
9.190 in
Gesamthöhe
2.170 in
Verzahnungsart
Außenverzahnt
Befestigungsbohrungen
24 / 24 außen / innen
Lagerbauart
Kreuzrollenlager
Werkssicherheit
  • Verifizierte Maßaustauschbarkeit
  • MERYDOM kontrollierte Werkstoffe
  • Werksdokumentation verfügbar

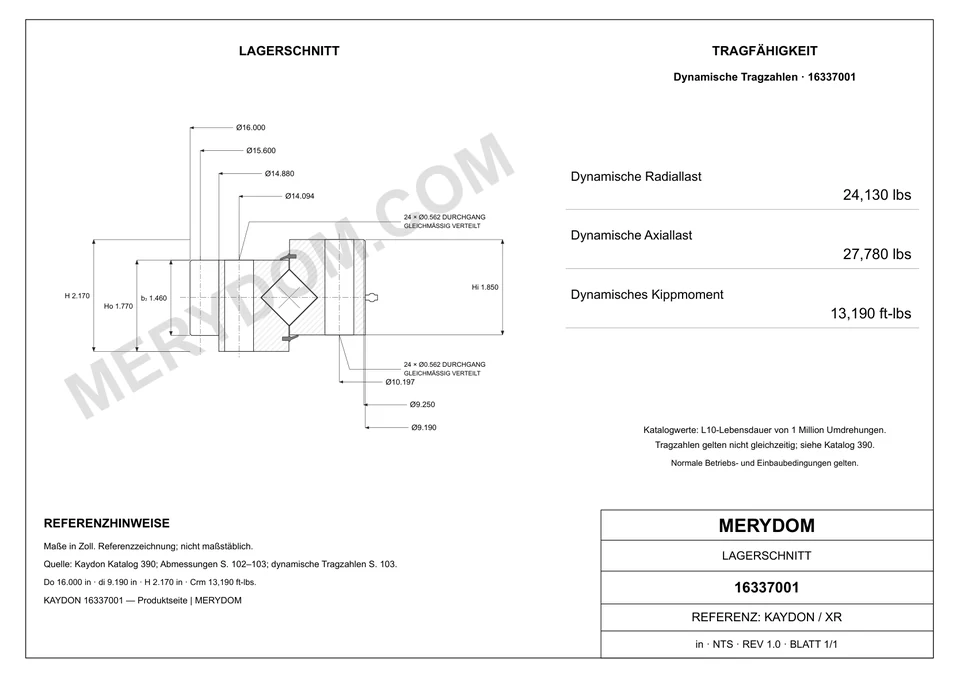

PRODUKTABMESSUNGEN

Veröffentlichte Abmessungen und Schnittstellen

Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.

Vollständige Spezifikationen ansehen ↓

Abmessungen

Gesamt-Außendurchmesser (Do)
16.000 inca. 406 mm
Gesamt-Innendurchmesser (di)
9.190 inca. 233,4 mm
Außendurchmesser des Außenringkörpers (Dr)
14.880 inca. 378 mm
Innendurchmesser des Innenringkörpers (dr)
9.250 inca. 235 mm
Gesamthöhe (H)
2.170 inca. 55,1 mm
Gesamtgewicht (G)
55 lbca. 24,948 kg
Innenringhöhe (Hi)
1.850 inca. 47 mm
Außenringhöhe (Ho)
1.770 inca. 45 mm

Befestigung

Lochkreis Außenring (Lo)
14.094 inca. 357,99 mm
Lochkreis Innenring (Li)
10.197 inca. 259 mm

Verzahnung

Teilkreisdurchmesser der Verzahnung (D2)
15.600 inca. 396 mm
Diametralteilung (Pd)
5
Zähnezahl (z2)
78
Zahnbreite laut Katalog (b2)
1.460 inca. 37,1 mm
MERYDOM VERIFIZIERTE SPEZIFIKATION

Spezifikationen der Ersatz-Drehverbindung Kaydon 16337001

MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.

MERYDOM werkseitig verifiziert · Kontrollierter Datensatz
Technischer ParameterVerifizierter MERYDOM Produktwert
MERYDOM zertifiziertes Produkt
ProduktmarkeMERYDOM
MERYDOM Modell16337001
Zertifiziert austauschbar mitKaydon 16337001
WerksverifizierungStufe 3 · Technisch verifiziert
Geprüft vonMERYDOM Technikabteilung
VerifizierungsmetadatenKontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht.
Werkstoffe
Konfigurierbare Ringwerkstoffoptionen42CrMo / 50Mn
DichtungswerkstoffNBR · Nitrilkautschuk
Konfigurierbare DistanzstückwerkstoffeTechnisches Nylon / Messing
Identifikation
ReferenzmarkeKaydon
SerieXr Serie
Referenzmodell16337001
MaßsystemZollMetrischer Referenzwert daneben
LagerkonstruktionKreuzrollenlager
VerzahnungsartAußenverzahnt
Abmessungen
Gesamt-Außendurchmesser (Do)16.000 inca. 406 mm
Gesamt-Innendurchmesser (di)9.190 inca. 233,4 mm
Gesamthöhe (H)2.170 inca. 55,1 mm
Innenringhöhe (Hi)1.850 inca. 47 mm
Außenringhöhe (Ho)1.770 inca. 45 mm
Außendurchmesser des Außenringkörpers (Dr)14.880 inca. 378 mm
Innendurchmesser des Innenringkörpers (dr)9.250 inca. 235 mm
Lochkreis Außenring (Lo)14.094 inca. 357,99 mm
Lochkreis Innenring (Li)10.197 inca. 259 mm
Teilkreisdurchmesser der Verzahnung (D2)15.600 inca. 396 mm
Gesamtgewicht (G)55 lbca. 24,948 kg
Tragzahlen
Maximale Zahnkraft (Fz)4320 lbfca. 19,22 kN
Dynamische radiale Tragzahl · L10 at 1,000,000 revolutions · not simultaneous with other listed dynamic ratings24130.0000000000 lbfca. 107,34 kN
Dynamic thrust load rating · L10 at 1,000,000 revolutions · not simultaneous with other listed dynamic ratings27780.0000000000 lbfca. 123,57 kN
Dynamic moment load rating · L10 at 1,000,000 revolutions · not simultaneous with other listed dynamic ratings13190.0000000000 ft·lbfca. 17,88 kN·m
Befestigung
Schraubenbohrungen Außenring (no)24 Bohrungen · 0.562
Schraubenbohrungen Innenring (ni)24 Bohrungen · 0.562
Verzahnung
TeilungssystemDP
Diametralteilung der Quelle (Pd)5 DP
Äquivalentes Modul (derived reference only) (m)5.08 mm
Zähnezahl (z2)78
Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.
MERYDOM TECHNIK

MERYDOM Ersatz für Kaydon 16337001

Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.

Verifizierte Austauschbarkeit

  • Übereinstimmende Modellbezeichnung und Einbaumaße
  • Geprüfte Bohrungs- und Lochkreisschnittstellen
  • Verzahnung passend zur Referenzausführung

MERYDOM Ausführung

  • Konfigurierbare Ringwerkstoffoptionen 42CrMo oder 50Mn
  • Dichtungssystem aus NBR-Nitrilkautschuk
  • Konfigurierbare Distanzstückoptionen aus technischem Nylon oder Messing

Werksdokumentation

  • Technische Verifizierung durch die MERYDOM Technikabteilung
  • Verifizierungsnachweise werden im kontrollierten internen Datensatz geführt
  • Zeichnungsrevision und endgültiges Dokumentationspaket werden mit dem Angebot bestätigt

Anwendungsbestätigung

  • Auflageebenheit, Schraubengüte und Vorspannung bestätigen
  • Einwirkende Lasten, Lastzyklus und Schmierung prüfen
  • Temperatur-, Umgebungs- und Einbaubedingungen bestätigen
MERYDOM ERSATZPRODUKT-SUPPORT

Bereit für Preis-, Liefer- und Anwendungsbestätigung?

Send the required quantity and operating conditions. MERYDOM will confirm the supply configuration, documentation package and delivery schedule for model 16337001.

Preis und Lieferzeit anfragen
