Drehverbindung als Ersatz für Kaydon 16339001

Name: MERYDOM Replacement for Kaydon 16339001 Slewing Bearing
Brand: MERYDOM
SKU: 16339001

Zurück zum Ersatzkatalog

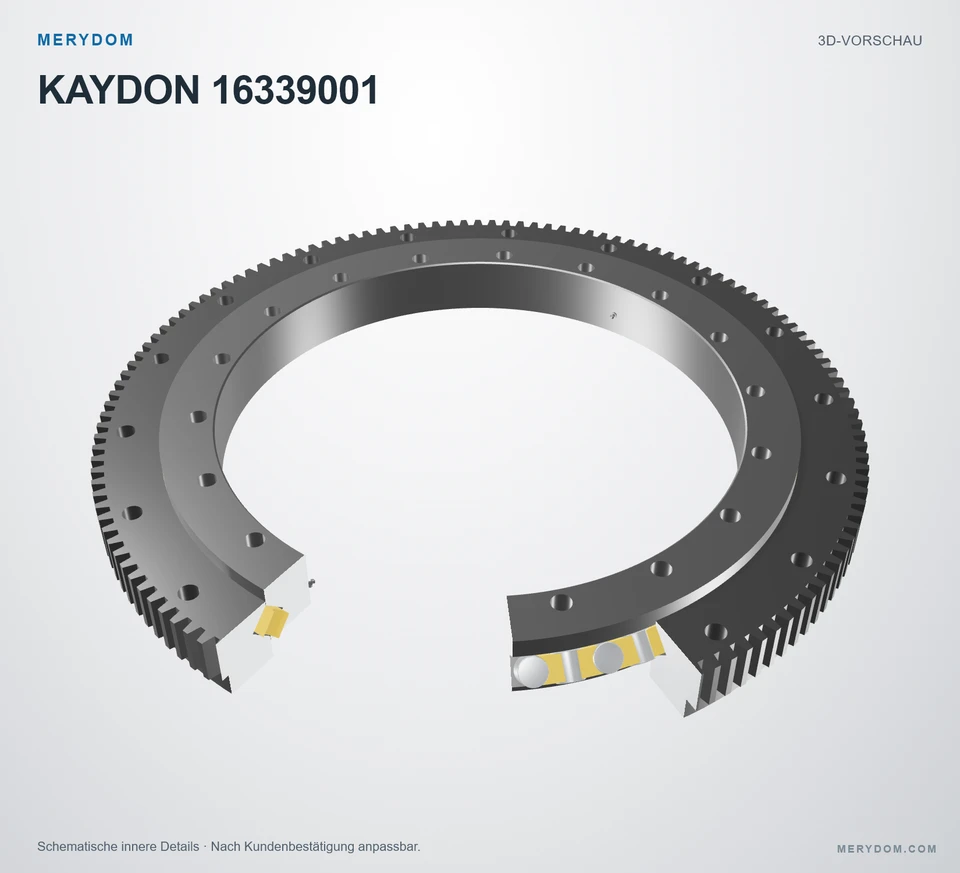

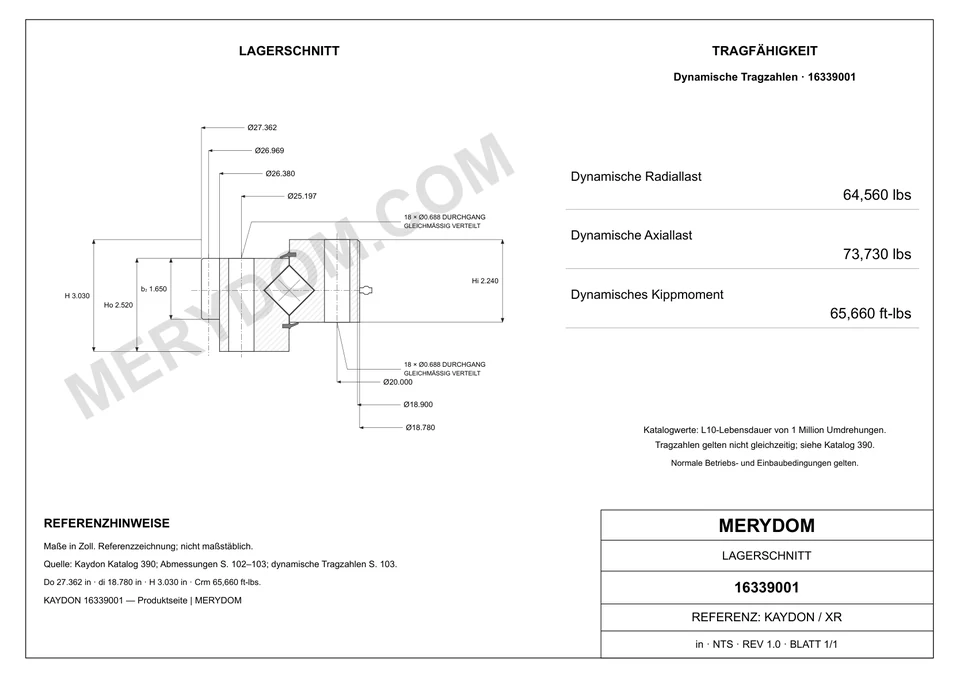

Kaydon Xr Series Außenverzahnt outline drawing — Xr Serie · Außenverzahnt outlineBild zum Vergrößern anklicken

MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKT

16339001

MERYDOM verifiziertStufe 3 · Technischer Prüfdatensatz

Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit Kaydon 16339001.

Verifizierte ProduktdatenVollständige Spezifikationen ansehen ↓

Overall OD (Do): 27.362 in
Overall ID (di): 18.780 in
Gesamthöhe: 3.030 in
Verzahnungsart: Außenverzahnt
Befestigungsbohrungen: 18 / 18 außen / innen
Lagerbauart: Kreuzrollenlager

Werkssicherheit

Verifizierte Maßaustauschbarkeit
MERYDOM kontrollierte Werkstoffe
Werksdokumentation verfügbar

PRODUKTABMESSUNGEN

Veröffentlichte Abmessungen und Schnittstellen

Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.

Vollständige Spezifikationen ansehen ↓

Abmessungen

Gesamt-Außendurchmesser (Do): 27.362 inca. 694,99 mm
Gesamt-Innendurchmesser (di): 18.780 inca. 477 mm
Außendurchmesser des Außenringkörpers (Dr): 26.380 inca. 670,1 mm
Innendurchmesser des Innenringkörpers (dr): 18.900 inca. 480 mm
Gesamthöhe (H): 3.030 inca. 77 mm
Gesamtgewicht (G): 180 lbca. 81,647 kg

Befestigung

Lochkreis Außenring (Lo): 25.197 inca. 640 mm
Lochkreis Innenring (Li): 20.000 inca. 508 mm

Verzahnung

Teilkreisdurchmesser der Verzahnung (D2): 26.969 inca. 685,01 mm
Zähnezahl (z2): 137

MERYDOM VERIFIZIERTE SPEZIFIKATION

Spezifikationen der Ersatz-Drehverbindung Kaydon 16339001

MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.

MERYDOM werkseitig verifiziert · Kontrollierter Datensatz

Technischer Parameter	Verifizierter MERYDOM Produktwert
MERYDOM zertifiziertes Produkt
Produktmarke	MERYDOM
MERYDOM Modell	16339001
Zertifiziert austauschbar mit	Kaydon 16339001
Werksverifizierung	Stufe 3 · Technisch verifiziert
Geprüft von	MERYDOM Technikabteilung
Verifizierungsmetadaten	Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht.
Werkstoffe
Konfigurierbare Ringwerkstoffoptionen	42CrMo / 50Mn
Dichtungswerkstoff	NBR · Nitrilkautschuk
Konfigurierbare Distanzstückwerkstoffe	Technisches Nylon / Messing
Identifikation
Referenzmarke	Kaydon
Serie	Xr Serie
Referenzmodell	16339001
Maßsystem	ZollMetrischer Referenzwert daneben
Lagerkonstruktion	Kreuzrollenlager
Verzahnungsart	Außenverzahnt
Abmessungen
Gesamt-Außendurchmesser (Do)	27.362 inca. 694,99 mm
Gesamt-Innendurchmesser (di)	18.780 inca. 477 mm
Gesamthöhe (H)	3.030 inca. 77 mm
Außendurchmesser des Außenringkörpers (Dr)	26.380 inca. 670,1 mm
Innendurchmesser des Innenringkörpers (dr)	18.900 inca. 480 mm
Lochkreis Außenring (Lo)	25.197 inca. 640 mm
Lochkreis Innenring (Li)	20.000 inca. 508 mm
Teilkreisdurchmesser der Verzahnung (D2)	26.969 inca. 685,01 mm
Gesamtgewicht (G)	180 lbca. 81,647 kg
Tragzahlen
Maximale Zahnkraft (Fz)	5725 lbfca. 25,47 kN
Dynamische radiale Tragzahl · L10 at 1,000,000 revolutions · not simultaneous with other listed dynamic ratings	64560.0000000000 lbfca. 287,18 kN
Dynamic thrust load rating · L10 at 1,000,000 revolutions · not simultaneous with other listed dynamic ratings	73730.0000000000 lbfca. 327,97 kN
Dynamic moment load rating · L10 at 1,000,000 revolutions · not simultaneous with other listed dynamic ratings	65660.0000000000 ft·lbfca. 89,02 kN·m
Befestigung
Schraubenbohrungen Außenring (no)	18 Bohrungen · 0.688
Schraubenbohrungen Innenring (ni)	18 Bohrungen · 0.688
Verzahnung
Teilungssystem	MODULE
Source module (m)	Modul 5 (Quelle (5))
Zähnezahl (z2)	137

Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.

MERYDOM TECHNIK

MERYDOM Ersatz für Kaydon 16339001

Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.

Verifizierte Austauschbarkeit

Übereinstimmende Modellbezeichnung und Einbaumaße
Geprüfte Bohrungs- und Lochkreisschnittstellen
Verzahnung passend zur Referenzausführung

MERYDOM Ausführung

Konfigurierbare Ringwerkstoffoptionen 42CrMo oder 50Mn
Dichtungssystem aus NBR-Nitrilkautschuk
Konfigurierbare Distanzstückoptionen aus technischem Nylon oder Messing

Werksdokumentation

Technische Verifizierung durch die MERYDOM Technikabteilung
Verifizierungsnachweise werden im kontrollierten internen Datensatz geführt
Zeichnungsrevision und endgültiges Dokumentationspaket werden mit dem Angebot bestätigt

Anwendungsbestätigung

Auflageebenheit, Schraubengüte und Vorspannung bestätigen
Einwirkende Lasten, Lastzyklus und Schmierung prüfen
Temperatur-, Umgebungs- und Einbaubedingungen bestätigen

ZUGEHÖRIGE ZERTIFIZIERTE PRODUKTE

MERYDOM Modell	Verzahnung	OD × ID × H
16320001	Unverzahnt	694.995 × 476.987 × 76.987 mm	Details ansehen →
16328001	Innenverzahnt	678.18 × 474.142 × 63.5 mm	Details ansehen →
16338001	Außenverzahnt	592.658 × 349.25 × 69.85 mm	Details ansehen →
16340001	Außenverzahnt	854.126 × 673.989 × 56.007 mm	Details ansehen →

Unabhängige Ersatzprodukt-Verifizierung

MERYDOM ist Hersteller und verifizierende Stelle des auf dieser Seite dargestellten MERYDOM Produkts.
Marken und Modellnummern Dritter bleiben Eigentum der jeweiligen Inhaber und dienen ausschließlich zur Kennzeichnung der vorgesehenen Austauschreferenz.
MERYDOM ist ein unabhängiger Hersteller und weder mit dem genannten OEM verbunden noch von ihm unterstützt oder gesponsert.
Die Austauschbarkeitserklärung gilt für die übereinstimmende Modellbezeichnung und den veröffentlichten Prüfumfang; die Anwendungseignung hängt weiterhin von Lasten, Lastzyklus, Einbau, Schmierung und Betriebsumgebung ab.
Das freigegebene Angebot, die Fertigungszeichnung und die vertragliche technische Vereinbarung bestimmen das endgültig gelieferte Produkt.
