Drehverbindung als Ersatz für Kaydon 16354001

Name: MERYDOM Replacement for Kaydon 16354001 Slewing Bearing
Brand: MERYDOM
SKU: 16354001

Zurück zum Ersatzkatalog

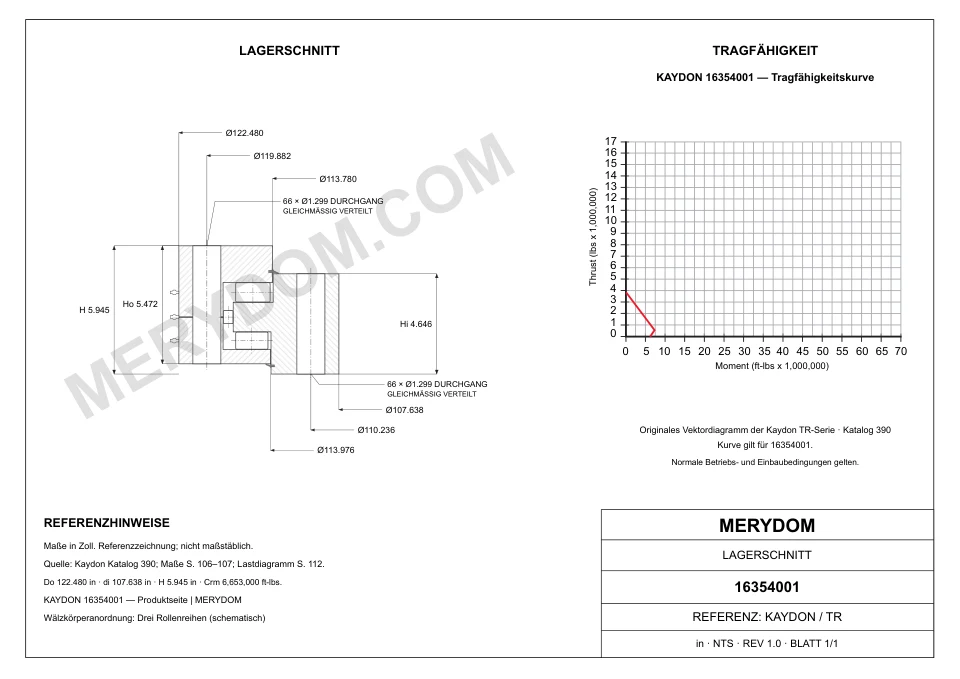

Kaydon Tr Series Unverzahnt outline drawing — Tr Serie · Unverzahnt outlineBild zum Vergrößern anklicken

MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKT

16354001

MERYDOM verifiziertStufe 3 · Technischer Prüfdatensatz

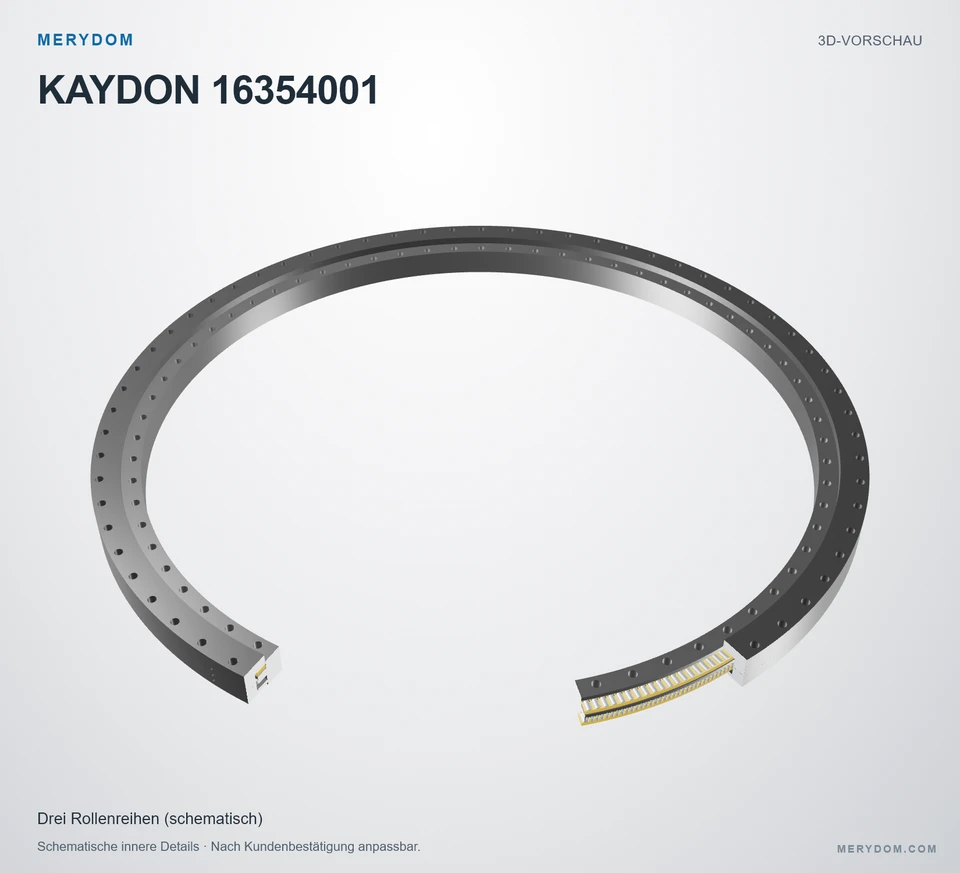

Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit Kaydon 16354001.

Verifizierte ProduktdatenVollständige Spezifikationen ansehen ↓

Overall OD (Do): 122.480 in
Overall ID (di): 107.638 in
Gesamthöhe: 5.945 in
Verzahnungsart: Unverzahnt
Befestigungsbohrungen: 66 / 66 außen / innen
Lagerbauart: Dreireihiges Rollenlager

Werkssicherheit

Verifizierte Maßaustauschbarkeit
MERYDOM kontrollierte Werkstoffe
Werksdokumentation verfügbar

PRODUKTABMESSUNGEN

Veröffentlichte Abmessungen und Schnittstellen

Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.

Vollständige Spezifikationen ansehen ↓

Abmessungen

Gesamt-Außendurchmesser (Do): 122.480 inca. 3.111 mm
Gesamt-Innendurchmesser (di): 107.638 inca. 2.734,01 mm
Innendurchmesser des Außenrings (Di): 113.780 inca. 2.890 mm
Außendurchmesser des Innenrings (do): 113.976 inca. 2.894,99 mm
Gesamthöhe (H): 5.945 inca. 151 mm
Gesamtgewicht (G): 3500 lbca. 1.587,573 kg

Befestigung

Lochkreis Außenring (Lo): 119.882 inca. 3.045 mm
Lochkreis Innenring (Li): 110.236 inca. 2.799,99 mm

MERYDOM VERIFIZIERTE SPEZIFIKATION

Spezifikationen der Ersatz-Drehverbindung Kaydon 16354001

MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.

MERYDOM werkseitig verifiziert · Kontrollierter Datensatz

Technischer Parameter	Verifizierter MERYDOM Produktwert
MERYDOM zertifiziertes Produkt
Produktmarke	MERYDOM
MERYDOM Modell	16354001
Zertifiziert austauschbar mit	Kaydon 16354001
Werksverifizierung	Stufe 3 · Technisch verifiziert
Geprüft von	MERYDOM Technikabteilung
Verifizierungsmetadaten	Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht.
Werkstoffe
Konfigurierbare Ringwerkstoffoptionen	42CrMo / 50Mn
Dichtungswerkstoff	NBR · Nitrilkautschuk
Konfigurierbare Distanzstückwerkstoffe	Technisches Nylon / Messing
Identifikation
Referenzmarke	Kaydon
Serie	Tr Serie
Referenzmodell	16354001
Maßsystem	ZollMetrischer Referenzwert daneben
Lagerkonstruktion	Dreireihiges Rollenlager
Verzahnungsart	Unverzahnt
Abmessungen
Gesamt-Außendurchmesser (Do)	122.480 inca. 3.111 mm
Gesamt-Innendurchmesser (di)	107.638 inca. 2.734,01 mm
Gesamthöhe (H)	5.945 inca. 151 mm
Innendurchmesser des Außenrings (Di)	113.780 inca. 2.890 mm
Außendurchmesser des Innenrings (do)	113.976 inca. 2.894,99 mm
Lochkreis Außenring (Lo)	119.882 inca. 3.045 mm
Lochkreis Innenring (Li)	110.236 inca. 2.799,99 mm
Gesamtgewicht (G)	3500 lbca. 1.587,573 kg
Tragzahlen
Momententragzahl (Crm)	6653000 ft·lbfca. 9.020,26 kN·m
Befestigung
Schraubenbohrungen Außenring (no)	66 Bohrungen · 1.299
Schraubenbohrungen Innenring (ni)	66 Bohrungen · 1.299
Verzahnung
Integrierte Verzahnung	Nicht zutreffend

Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.

SERIEN-TRAGFÄHIGKEIT

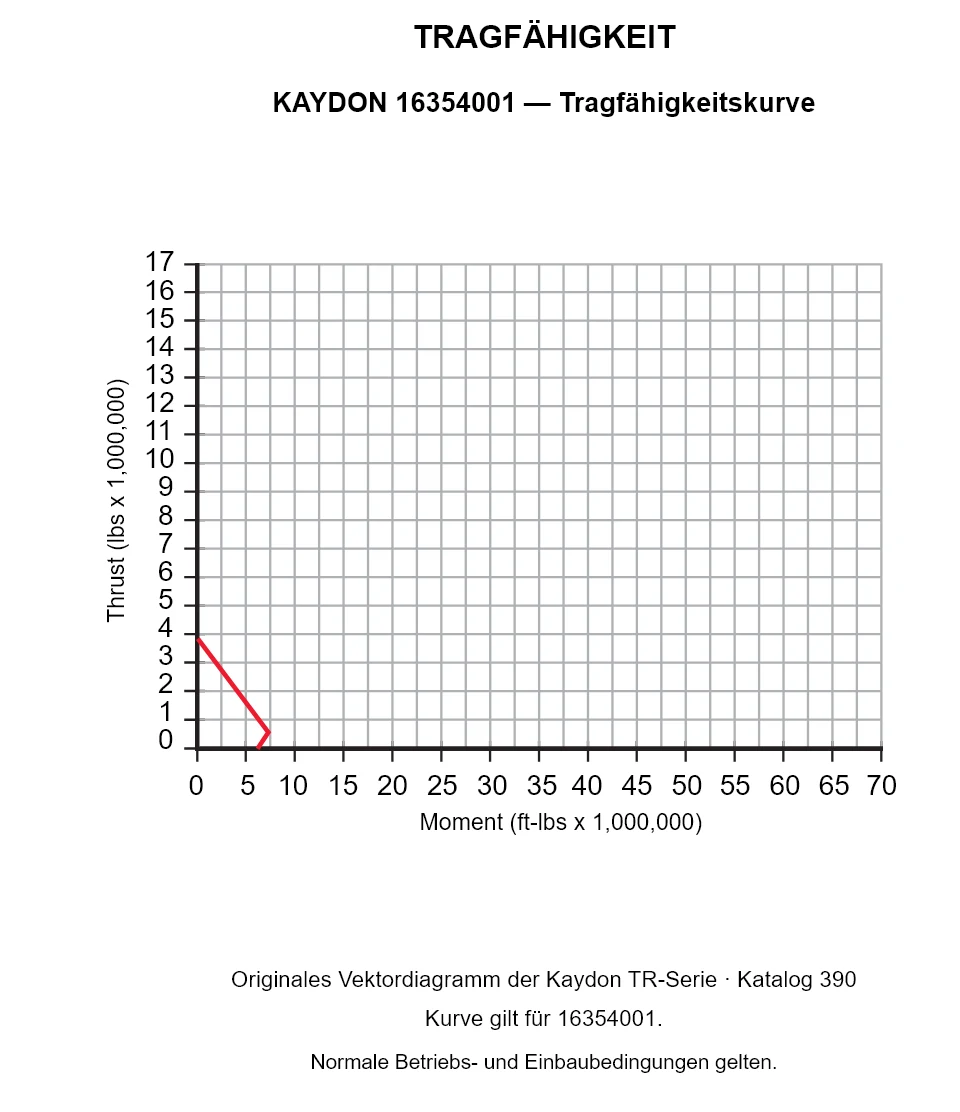

Traglastdiagramm der Serie Tr

Verwenden Sie die Modellbezeichnung in der Kataloglegende als erste Referenz für Moment- und Axialtragfähigkeit.

Technischer Auswahlhinweis

Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.

MERYDOM TECHNIK

MERYDOM Ersatz für Kaydon 16354001

Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.

Verifizierte Austauschbarkeit

Übereinstimmende Modellbezeichnung und Einbaumaße
Geprüfte Bohrungs- und Lochkreisschnittstellen
Verzahnung passend zur Referenzausführung

MERYDOM Ausführung

Konfigurierbare Ringwerkstoffoptionen 42CrMo oder 50Mn
Dichtungssystem aus NBR-Nitrilkautschuk
Konfigurierbare Distanzstückoptionen aus technischem Nylon oder Messing

Werksdokumentation

Technische Verifizierung durch die MERYDOM Technikabteilung
Verifizierungsnachweise werden im kontrollierten internen Datensatz geführt
Zeichnungsrevision und endgültiges Dokumentationspaket werden mit dem Angebot bestätigt

Anwendungsbestätigung

Auflageebenheit, Schraubengüte und Vorspannung bestätigen
Einwirkende Lasten, Lastzyklus und Schmierung prüfen
Temperatur-, Umgebungs- und Einbaubedingungen bestätigen
