Verifizierte Austauschbarkeit
- Übereinstimmende Modellbezeichnung und Einbaumaße
- Geprüfte Bohrungs- und Lochkreisschnittstellen
- Verzahnung passend zur Referenzausführung
Drehverbindung als Ersatz für Kaydon 16382001
Level 3 verifiziertVon MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit Kaydon 16382001. Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
Referenzmodell: Kaydon 16382001. Serie: Tr. Lagerkonstruktion: Dreireihiges Rollenlager. Verzahnungsart: Innenverzahnt.
Wälzkörperanordnung: Drei unabhängige Rollenreihen

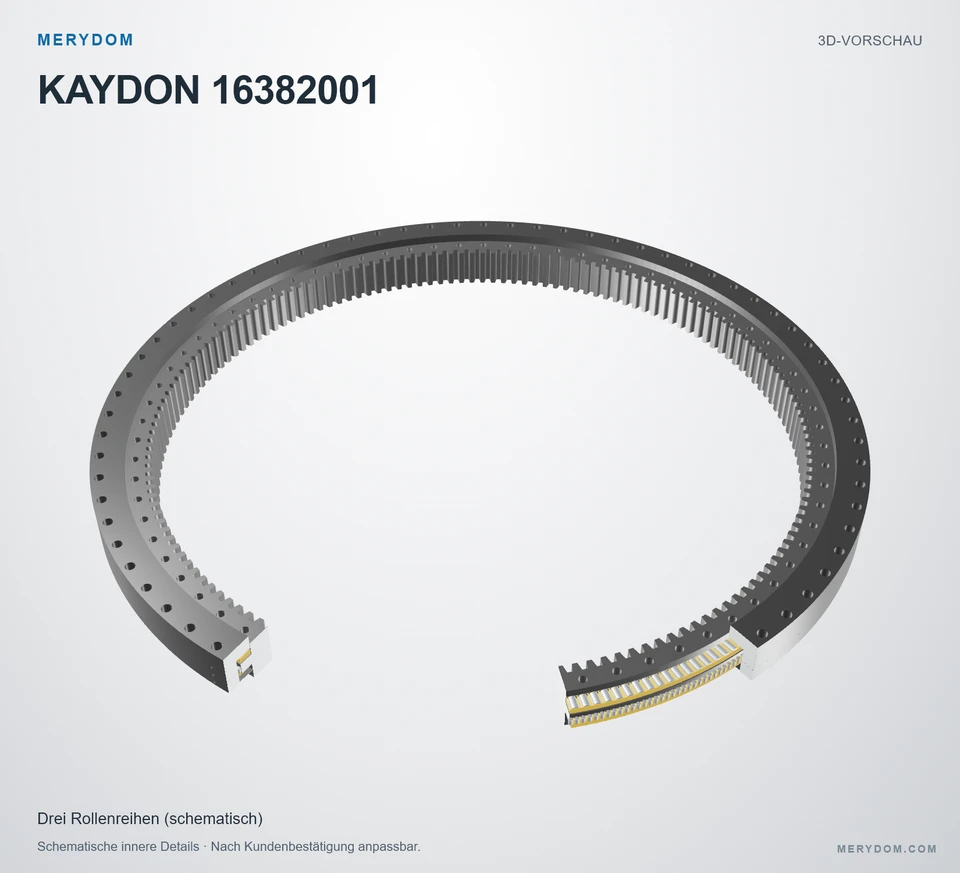

Katalog 390, S. 103: Die obere und untere Reihe übertragen Axiallasten und Kippmomente; die mittlere Reihe überträgt Radiallasten. Rollengrößen und -anzahl, gelbe Käfigrahmen und Abstandshalter sowie interne Spiele sind schematisch.

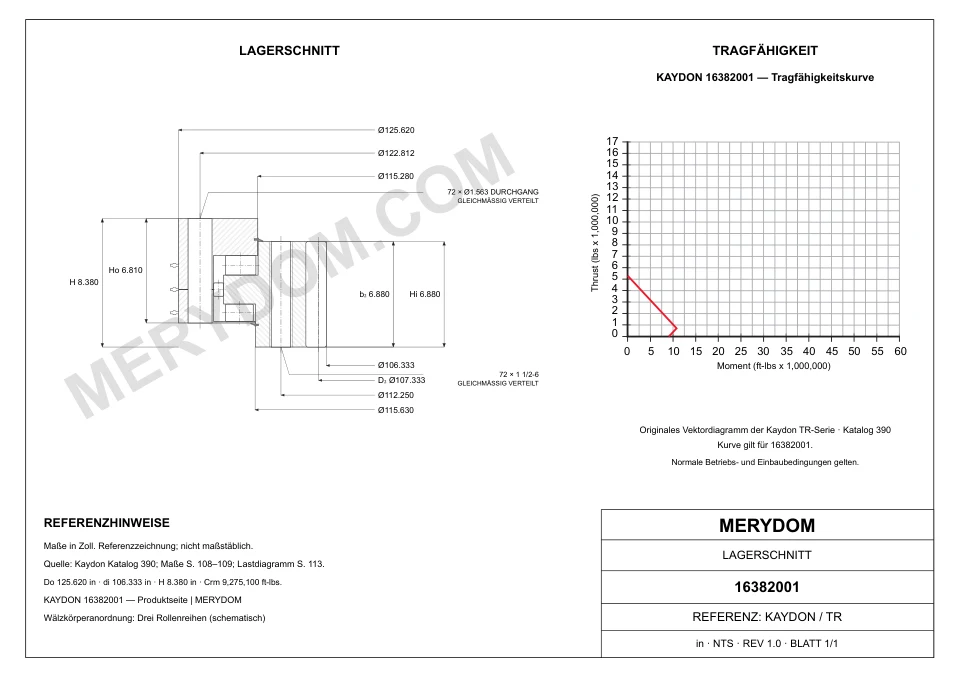

Die Befestigungsgewinde entsprechen den Katalogangaben. Wenn Gewindetiefe oder Bohrungsende im Katalog fehlen, zeigen Zeichnung und 3D-Modell schematische Durchgangsgewinde über die Ringhöhe. Diese anpassbaren Referenzdetails sind keine vom Hersteller bestätigten Bearbeitungsmaße.
MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKTVerifizierte ProduktdatenVollständige Spezifikationen ansehen ↓ Werkssicherheit
16382001
MERYDOM verifiziertStufe 3 · Technischer PrüfdatensatzVon MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit Kaydon 16382001.
- Overall OD (Do)
- 125.620 in
- Overall ID (di)
- 106.333 in
- Gesamthöhe
- 8.380 in
- Verzahnungsart
- Innenverzahnt
- Befestigungsbohrungen
- 72 / 72 außen / innen
- Lagerbauart
- Dreireihiges Rollenlager
- Verifizierte Maßaustauschbarkeit
- MERYDOM kontrollierte Werkstoffe
- Werksdokumentation verfügbar
PRODUKTABMESSUNGEN
Vollständige Spezifikationen ansehen ↓Veröffentlichte Abmessungen und Schnittstellen
Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.
Abmessungen
- Gesamt-Außendurchmesser (Do)
- 125.620 inca. 3.190,7 mm
- Gesamt-Innendurchmesser (di)
- 106.333 inca. 2.700,86 mm
- Innendurchmesser des Außenrings (Di)
- 115.280 inca. 2.928,1 mm
- Außendurchmesser des Innenrings (do)
- 115.630 inca. 2.937 mm
- Gesamthöhe (H)
- 8.380 inca. 212,9 mm
- Gesamtgewicht (G)
- 5800 lbca. 2.630,836 kg
- Innenringhöhe (Hi)
- 6.880 inca. 174,8 mm
- Außenringhöhe (Ho)
- 6.810 inca. 173 mm
Befestigung
- Lochkreis Außenring (Lo)
- 122.812 inca. 3.119,42 mm
- Lochkreis Innenring (Li)
- 112.250 inca. 2.851,2 mm
Verzahnung
- Teilkreisdurchmesser der Verzahnung (D2)
- 107.333 inca. 2.726,26 mm
- Diametralteilung (Pd)
- 1,5
- Zähnezahl (z2)
- 161
- Zahnbreite laut Katalog (b2)
- 6.880 inca. 174,8 mm
MERYDOM VERIFIZIERTE SPEZIFIKATION
MERYDOM werkseitig verifiziert · Kontrollierter DatensatzSpezifikationen der Ersatz-Drehverbindung Kaydon 16382001
MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.
| Technischer Parameter | Verifizierter MERYDOM Produktwert |
|---|---|
| MERYDOM zertifiziertes Produkt | |
| Produktmarke | MERYDOM |
| MERYDOM Modell | 16382001 |
| Zertifiziert austauschbar mit | Kaydon 16382001 |
| Werksverifizierung | Stufe 3 · Technisch verifiziert |
| Geprüft von | MERYDOM Technikabteilung |
| Verifizierungsmetadaten | Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht. |
| Werkstoffe | |
| Konfigurierbare Ringwerkstoffoptionen | 42CrMo / 50Mn |
| Dichtungswerkstoff | NBR · Nitrilkautschuk |
| Konfigurierbare Distanzstückwerkstoffe | Technisches Nylon / Messing |
| Identifikation | |
| Referenzmarke | Kaydon |
| Serie | Tr Serie |
| Referenzmodell | 16382001 |
| Maßsystem | ZollMetrischer Referenzwert daneben |
| Lagerkonstruktion | Dreireihiges Rollenlager |
| Verzahnungsart | Innenverzahnt |
| Abmessungen | |
| Gesamt-Außendurchmesser (Do) | 125.620 inca. 3.190,7 mm |
| Gesamt-Innendurchmesser (di) | 106.333 inca. 2.700,86 mm |
| Gesamthöhe (H) | 8.380 inca. 212,9 mm |
| Innenringhöhe (Hi) | 6.880 inca. 174,8 mm |
| Außenringhöhe (Ho) | 6.810 inca. 173 mm |
| Innendurchmesser des Außenrings (Di) | 115.280 inca. 2.928,1 mm |
| Außendurchmesser des Innenrings (do) | 115.630 inca. 2.937 mm |
| Lochkreis Außenring (Lo) | 122.812 inca. 3.119,42 mm |
| Lochkreis Innenring (Li) | 112.250 inca. 2.851,2 mm |
| Teilkreisdurchmesser der Verzahnung (D2) | 107.333 inca. 2.726,26 mm |
| Gesamtgewicht (G) | 5800 lbca. 2.630,836 kg |
| Tragzahlen | |
| Maximale Zahnkraft (Fz) | 93140 lbfca. 414,31 kN |
| Momententragzahl (Crm) | 9275100 ft·lbfca. 12.575,35 kN·m |
| Befestigung | |
| Schraubenbohrungen Außenring (no) | 72 Bohrungen · 1.563 |
| Schraubenbohrungen Innenring (ni) | 72 Bohrungen · 1 1/2-6 |
| Verzahnung | |
| Teilungssystem | DP |
| Diametralteilung der Quelle (Pd) | 1.5 DP |
| Äquivalentes Modul (derived reference only) (m) | 16.933333 mm |
| Zähnezahl (z2) | 161 |
| Zahnbreite laut Katalog (b2) | 6.880 inca. 175 mm |
| Profilverschiebungsfaktor (x2) | -0.25 |
Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.

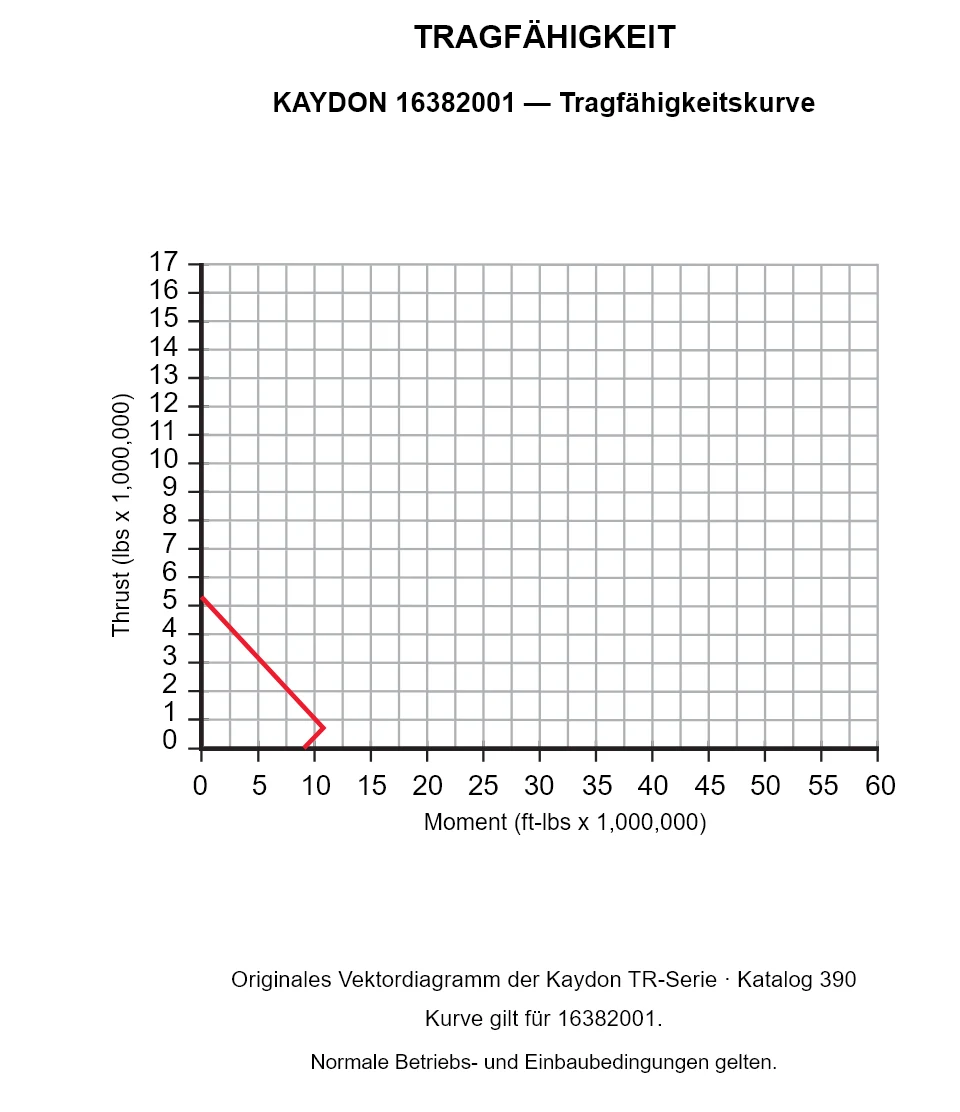

KAYDON 16382001 — Tragfähigkeitskurve
KAYDON 16382001 — Tragfähigkeitskurve
KAYDON 16382001 — Tragfähigkeitskurve. Normale Betriebs- und Einbaubedingungen gelten.
Technischer Auswahlhinweis
Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.
MERYDOM TECHNIK
MERYDOM Ersatz für Kaydon 16382001
Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
MERYDOM Ausführung
- Konfigurierbare Ringwerkstoffoptionen 42CrMo oder 50Mn
- Dichtungssystem aus NBR-Nitrilkautschuk
- Konfigurierbare Distanzstückoptionen aus technischem Nylon oder Messing
Werksdokumentation
- Technische Verifizierung durch die MERYDOM Technikabteilung
- Verifizierungsnachweise werden im kontrollierten internen Datensatz geführt
- Zeichnungsrevision und endgültiges Dokumentationspaket werden mit dem Angebot bestätigt
Anwendungsbestätigung
- Auflageebenheit, Schraubengüte und Vorspannung bestätigen
- Einwirkende Lasten, Lastzyklus und Schmierung prüfen
- Temperatur-, Umgebungs- und Einbaubedingungen bestätigen
RECHTLICHER UND TECHNISCHER HINWEIS
Unabhängige Ersatzprodukt-Verifizierung
- MERYDOM ist Hersteller und verifizierende Stelle des auf dieser Seite dargestellten MERYDOM Produkts.
- Marken und Modellnummern Dritter bleiben Eigentum der jeweiligen Inhaber und dienen ausschließlich zur Kennzeichnung der vorgesehenen Austauschreferenz.
- MERYDOM ist ein unabhängiger Hersteller und weder mit dem genannten OEM verbunden noch von ihm unterstützt oder gesponsert.
- Die Austauschbarkeitserklärung gilt für die übereinstimmende Modellbezeichnung und den veröffentlichten Prüfumfang; die Anwendungseignung hängt weiterhin von Lasten, Lastzyklus, Einbau, Schmierung und Betriebsumgebung ab.
- Das freigegebene Angebot, die Fertigungszeichnung und die vertragliche technische Vereinbarung bestimmen das endgültig gelieferte Produkt.
MERYDOM ERSATZPRODUKT-SUPPORT
Preis und Lieferzeit anfragenBereit für Preis-, Liefer- und Anwendungsbestätigung?
Send the required quantity and operating conditions. MERYDOM will confirm the supply configuration, documentation package and delivery schedule for model 16382001.
