Kaydon 16382001 Döner Tabla Rulmanı Muadili

Seviye 3 doğrulandı

MERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: Kaydon 16382001. Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.

Referans model: Kaydon 16382001. Seri: Tr. Rulman yapısı: Üç sıralı makaralı. Dişli düzeni: İçten dişli.

Fiyat ve teslimat isteDownload complete PDFMuadil kataloğuna dön
Muadil kataloğuna dön

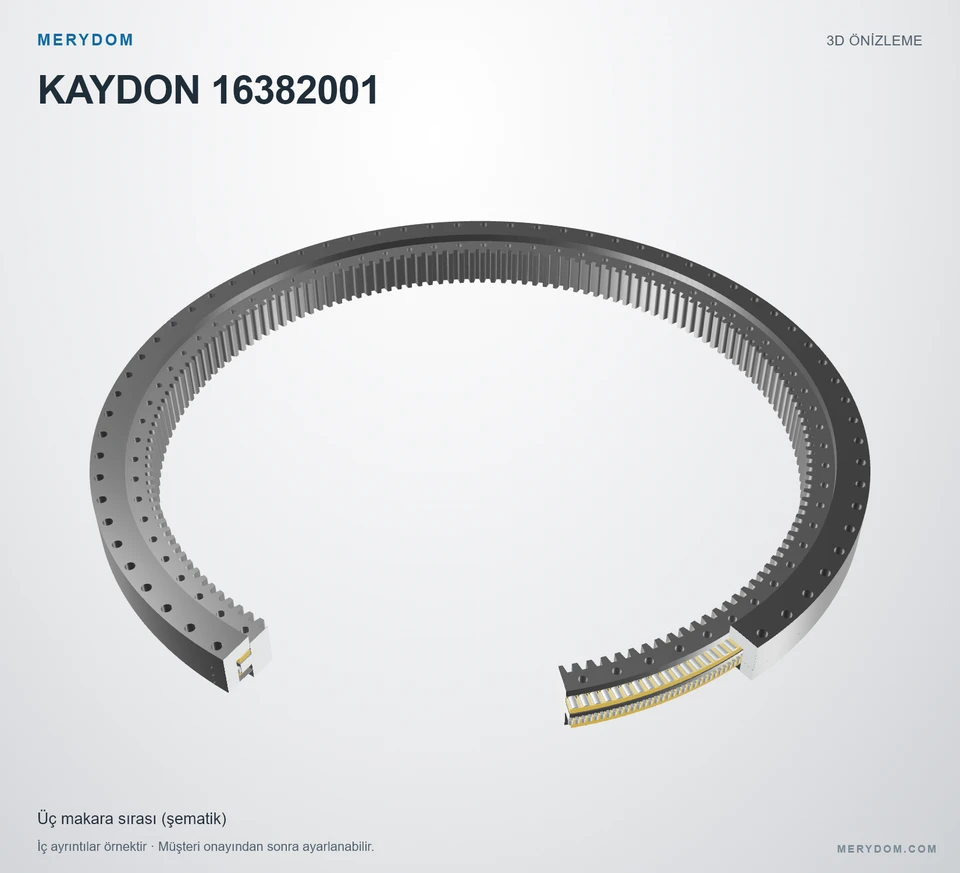

Tr Seri · İçten dişli outlineBüyütmek için görsele tıklayın
MERYDOM MARKASI · SERTİFİKALI MUADİL

16382001

MERYDOM doğrulamalıSeviye 3 · Mühendislik doğrulama kaydı

MERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: Kaydon 16382001.

Sertifikalı ürün verileriTüm teknik özellikleri görüntüle ↓
Overall OD (Do)
125.620 in
Overall ID (di)
106.333 in
Toplam yükseklik
8.380 in
Dişli düzeni
İçten dişli
Montaj delikleri
72 / 72 dış / iç
Rulman tasarımı
Üç sıralı makaralı
Fabrika güvencesi
  • Doğrulanmış boyutsal değiştirilebilirlik
  • MERYDOM kontrollü malzemeler
  • Fabrika dokümantasyonu mevcut

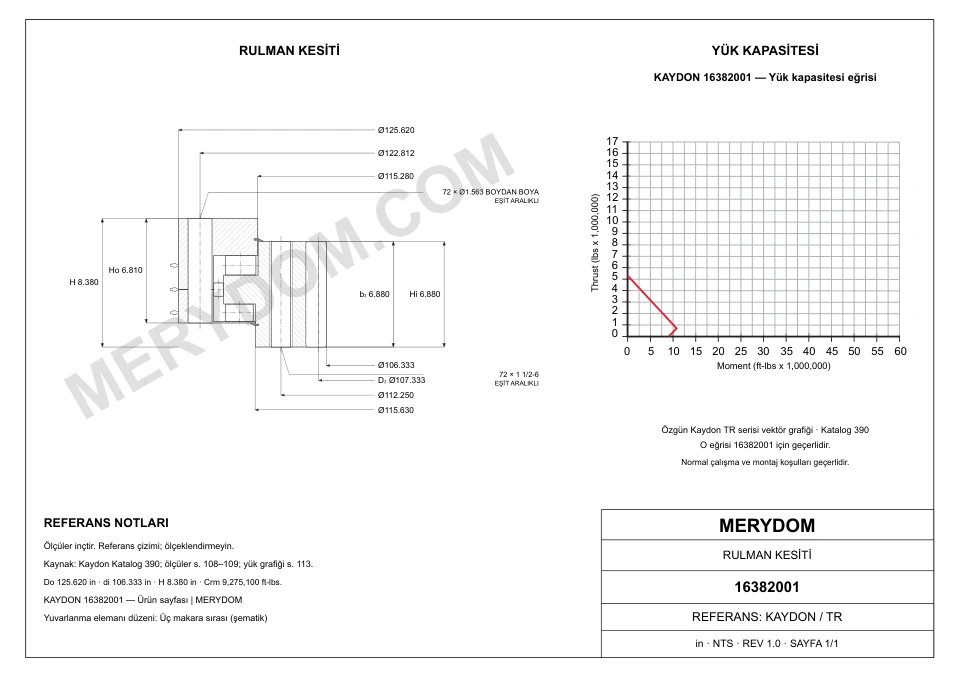

ÜRÜN ÖLÇÜLERİ

Yayımlanmış ölçüler ve bağlantı arayüzleri

Mevcut tüm katalog ölçüleri, montaj arayüzleri ve dişli değerleri yayımlanan özgün birimleriyle burada gösterilir.

Tüm teknik özellikleri görüntüle ↓

Boyutlar

Toplam dış çap (Do)
125.620 inyaklaşık 3 190,7 mm
Toplam iç çap (di)
106.333 inyaklaşık 2 700,86 mm
Dış bilezik iç çapı (Di)
115.280 inyaklaşık 2 928,1 mm
İç bilezik dış çapı (do)
115.630 inyaklaşık 2 937 mm
Toplam yükseklik (H)
8.380 inyaklaşık 212,9 mm
Montaj ağırlığı (G)
5800 lbyaklaşık 2 630,836 kg

Montaj

Dış bilezik cıvata dairesi (Lo)
122.812 inyaklaşık 3 119,42 mm
İç bilezik cıvata dairesi (Li)
112.250 inyaklaşık 2 851,2 mm

Dişli

Dişli hatve çapı (D2)
107.333 inyaklaşık 2 726,26 mm
Diametral adım (Pd)
1,5
Diş sayısı (z2)
161
MERYDOM SERTİFİKALI ŞARTNAME

Kaydon 16382001 Döner Tabla Rulmanı Teknik Özellikleri

Sertifikalı muadil için MERYDOM ürün kimliği, sertifika, malzeme ve boyut verileri.

MERYDOM fabrikada doğrulandı · Kontrollü kayıt
Teknik parametreMERYDOM sertifikalı ürün değeri
MERYDOM sertifikalı ürün
Ürün markasıMERYDOM
MERYDOM modelii16382001
Şununla değiştirilebilirliği sertifikalıKaydon 16382001
Fabrika doğrulamasıSeviye 3 · Mühendislik doğrulamalı
İnceleyenMERYDOM Mühendislik Bölümü
Doğrulama meta verileriKontrollü dahili kayıt; tarih ve çizim revizyonu yayımlanmaz.
Malzemeler
Yapılandırılabilir bilezik malzemesi seçenekleri42CrMo / 50Mn
Keçe malzemesiNBR · Nitril kauçuk
Yapılandırılabilir ara parça malzemesi seçenekleriMühendislik naylonu / Pirinç
Tanımlama
Referans markaKaydon
SeriTr Seri
Referans model16382001
Ölçü sistemiİnçMetrik referans yanında gösterilir
Rulman yapısıÜç sıralı makaralı
Dişli düzeniİçten dişli
Boyutlar
Toplam dış çap (Do)125.620 inyaklaşık 3 190,7 mm
Toplam iç çap (di)106.333 inyaklaşık 2 700,86 mm
Toplam yükseklik (H)8.380 inyaklaşık 212,9 mm
Dış bilezik iç çapı (Di)115.280 inyaklaşık 2 928,1 mm
İç bilezik dış çapı (do)115.630 inyaklaşık 2 937 mm
Dış bilezik cıvata dairesi (Lo)122.812 inyaklaşık 3 119,42 mm
İç bilezik cıvata dairesi (Li)112.250 inyaklaşık 2 851,2 mm
Dişli hatve çapı (D2)107.333 inyaklaşık 2 726,26 mm
Montaj ağırlığı (G)5800 lbyaklaşık 2 630,836 kg
Yük değerleri
Maksimum diş yükü (Fz)93140 lbfyaklaşık 414,31 kN
Moment yük kapasitesi (Crm)9275100 ft·lbfyaklaşık 12 575,35 kN·m
Montaj
Dış bilezik cıvata delikleri (no)72 delik · 1.563
İç bilezik cıvata delikleri (ni)72 delik · 1 1/2-6
Dişli
Hatve sistemiDP
Kaynak diametral adımı (Pd)1.5 DP
Eşdeğer modül (derived reference only) (m)16.933333 mm
Diş sayısı (z2)161
Seviye 3 · MERYDOM mühendislik doğrulamalıMERYDOM Mühendislik Bölümü tarafından incelendi. Kanıt tarihi ve çizim revizyonu yayımlanmaz.

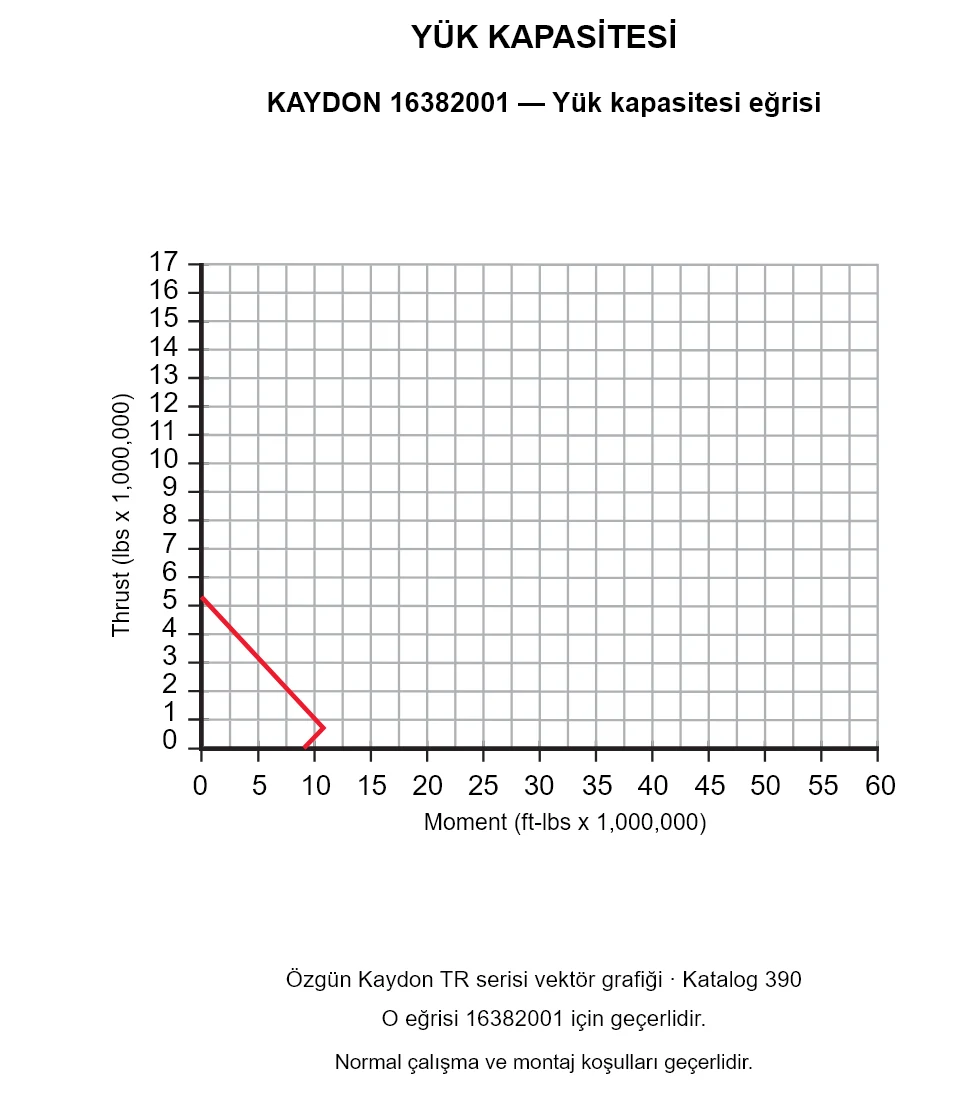

SERİ YÜK KAPASİTESİ

Tr Serisi yük grafiği

Katalog açıklamasındaki model tanımını ilk moment ve eksenel yük kapasitesi referansı olarak kullanın.

Geçerli model: 16382001Tr katalog açıklaması
Mühendislik seçim notu

Bu katalog grafiği ön seçim yardımcısıdır. Nihai MERYDOM uygulama onayında montaj rijitliği, cıvata kapasitesi, görev çevrimi, yağlama ve çalışma koşulları da dikkate alınmalıdır.

MERYDOM MÜHENDİSLİK

Kaydon 16382001 için MERYDOM muadili

Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.

Sertifikalı değiştirilebilirlik

  • Eşleşen model tanımı ve montaj zarfı
  • İncelenmiş montaj deliği ve cıvata dairesi arayüzleri
  • Referans yapılandırmayla eşleşen dişli düzeni

MERYDOM yapısı

  • Yapılandırılabilir 42CrMo veya 50Mn bilezik malzemesi seçenekleri
  • NBR nitril kauçuk sızdırmazlık sistemi
  • Yapılandırılabilir mühendislik naylonu veya pirinç ara parça seçenekleri

Fabrika dokümantasyonu

  • MERYDOM Mühendislik Bölümü tarafından mühendislik doğrulaması
  • Doğrulama kanıtı kontrollü dahili kayıtta tutulur
  • Çizim revizyonu ve nihai dokümantasyon paketi teklifle onaylanır

Uygulama onayı

  • Destek düzlüğünü, cıvata sınıfını ve ön yükü doğrulayın
  • Uygulanan yükleri, görev çevrimini ve yağlamayı doğrulayın
  • Sıcaklık, ortam ve montaj koşullarını doğrulayın
