Drehverbindung als Ersatz für Kaydon 16374001

Level 3 verifiziert

Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit Kaydon 16374001. Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.

Referenzmodell: Kaydon 16374001. Serie: Xt. Lagerkonstruktion: Vierpunkt-Kugellager. Verzahnungsart: Innenverzahnt.

Preis und Lieferzeit anfragenZurück zum Ersatzkatalog
Zurück zum Ersatzkatalog

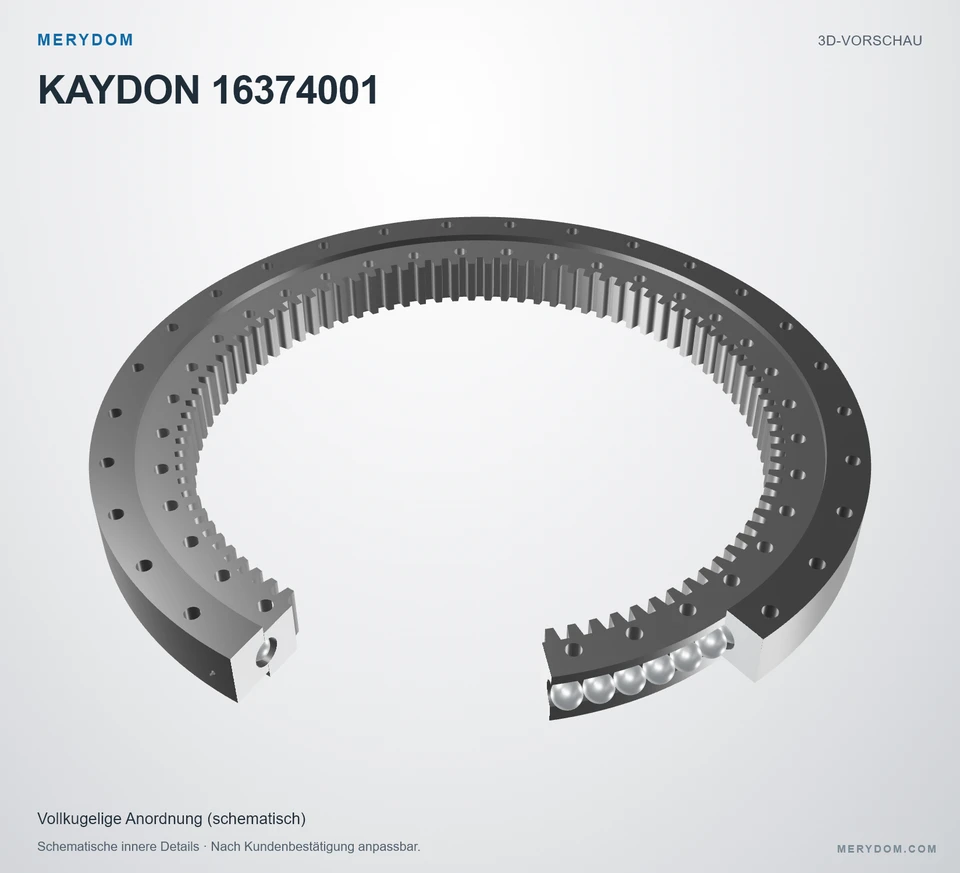

KAYDON 16374001 — 3D-Modellvorschau
MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKT

16374001

MERYDOM verifiziertStufe 3 · Technischer Prüfdatensatz

Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit Kaydon 16374001.

Verifizierte ProduktdatenVollständige Spezifikationen ansehen ↓
Overall OD (Do)
48.250 in
Overall ID (di)
36.400 in
Gesamthöhe
4.000 in
Verzahnungsart
Innenverzahnt
Befestigungsbohrungen
30 / 36 außen / innen
Lagerbauart
Vierpunkt-Kugellager
Werkssicherheit
  • Verifizierte Maßaustauschbarkeit
  • MERYDOM kontrollierte Werkstoffe
  • Werksdokumentation verfügbar

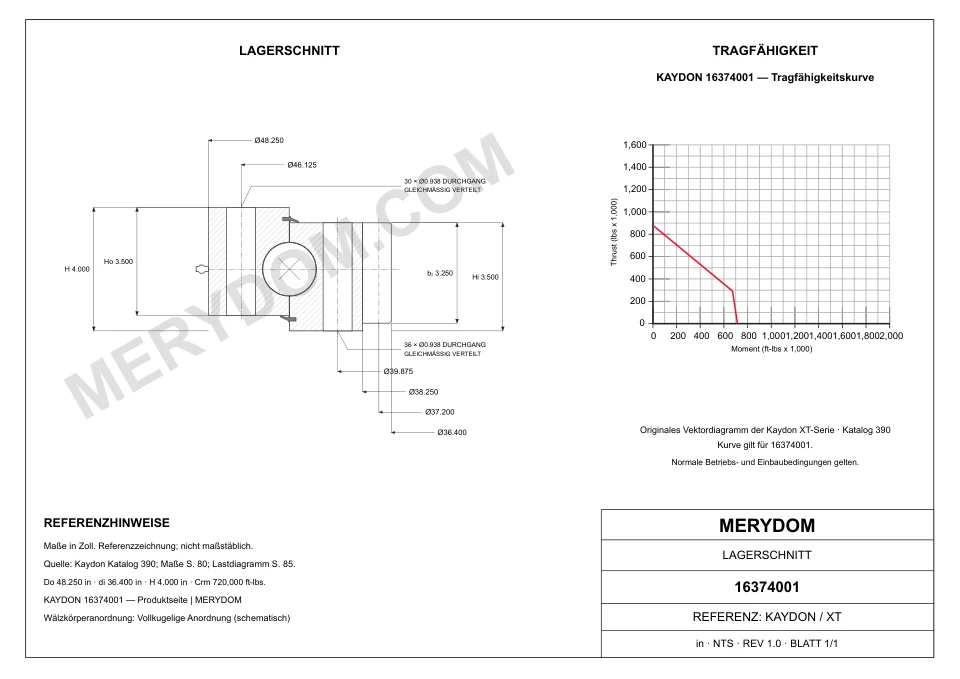

PRODUKTABMESSUNGEN

Veröffentlichte Abmessungen und Schnittstellen

Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.

Vollständige Spezifikationen ansehen ↓

Abmessungen

Gesamt-Außendurchmesser (Do)
48.250 inca. 1.225,6 mm
Gesamt-Innendurchmesser (di)
36.400 inca. 925 mm
Innendurchmesser des Innenringkörpers (dr)
38.250 inca. 971,6 mm
Gesamthöhe (H)
4.000 inca. 102 mm
Gesamtgewicht (G)
660 lbca. 299,371 kg
Innenringhöhe (Hi)
3.500 inca. 89 mm
Außenringhöhe (Ho)
3.500 inca. 89 mm

Befestigung

Lochkreis Außenring (Lo)
46.125 inca. 1.171,58 mm
Lochkreis Innenring (Li)
39.875 inca. 1.012,83 mm

Verzahnung

Teilkreisdurchmesser der Verzahnung (D2)
37.200 inca. 945 mm
Diametralteilung (Pd)
2,5
Zähnezahl (z2)
93
Zahnbreite laut Katalog (b2)
3.250 inca. 82,6 mm
MERYDOM VERIFIZIERTE SPEZIFIKATION

Spezifikationen der Ersatz-Drehverbindung Kaydon 16374001

MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.

MERYDOM werkseitig verifiziert · Kontrollierter Datensatz
Technischer ParameterVerifizierter MERYDOM Produktwert
MERYDOM zertifiziertes Produkt
ProduktmarkeMERYDOM
MERYDOM Modell16374001
Zertifiziert austauschbar mitKaydon 16374001
WerksverifizierungStufe 3 · Technisch verifiziert
Geprüft vonMERYDOM Technikabteilung
VerifizierungsmetadatenKontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht.
Werkstoffe
Konfigurierbare Ringwerkstoffoptionen42CrMo / 50Mn
DichtungswerkstoffNBR · Nitrilkautschuk
Konfigurierbare DistanzstückwerkstoffeTechnisches Nylon / Messing
Identifikation
ReferenzmarkeKaydon
SerieXt Serie
Referenzmodell16374001
MaßsystemZollMetrischer Referenzwert daneben
LagerkonstruktionVierpunkt-Kugellager
VerzahnungsartInnenverzahnt
Abmessungen
Gesamt-Außendurchmesser (Do)48.250 inca. 1.225,6 mm
Gesamt-Innendurchmesser (di)36.400 inca. 925 mm
Gesamthöhe (H)4.000 inca. 102 mm
Innenringhöhe (Hi)3.500 inca. 89 mm
Außenringhöhe (Ho)3.500 inca. 89 mm
Innendurchmesser des Innenringkörpers (dr)38.250 inca. 971,6 mm
Lochkreis Außenring (Lo)46.125 inca. 1.171,58 mm
Lochkreis Innenring (Li)39.875 inca. 1.012,83 mm
Teilkreisdurchmesser der Verzahnung (D2)37.200 inca. 945 mm
Gesamtgewicht (G)660 lbca. 299,371 kg
Tragzahlen
Maximale Zahnkraft (Fz)21290 lbfca. 94,7 kN
Momententragzahl (Crm)720000 ft·lbfca. 976,19 kN·m
Befestigung
Schraubenbohrungen Außenring (no)30 Bohrungen · 0.938
Schraubenbohrungen Innenring (ni)36 Bohrungen · 0.938
Verzahnung
TeilungssystemDP
Diametralteilung der Quelle (Pd)2.5 DP
Äquivalentes Modul (derived reference only) (m)10.16 mm
Zähnezahl (z2)93
Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.

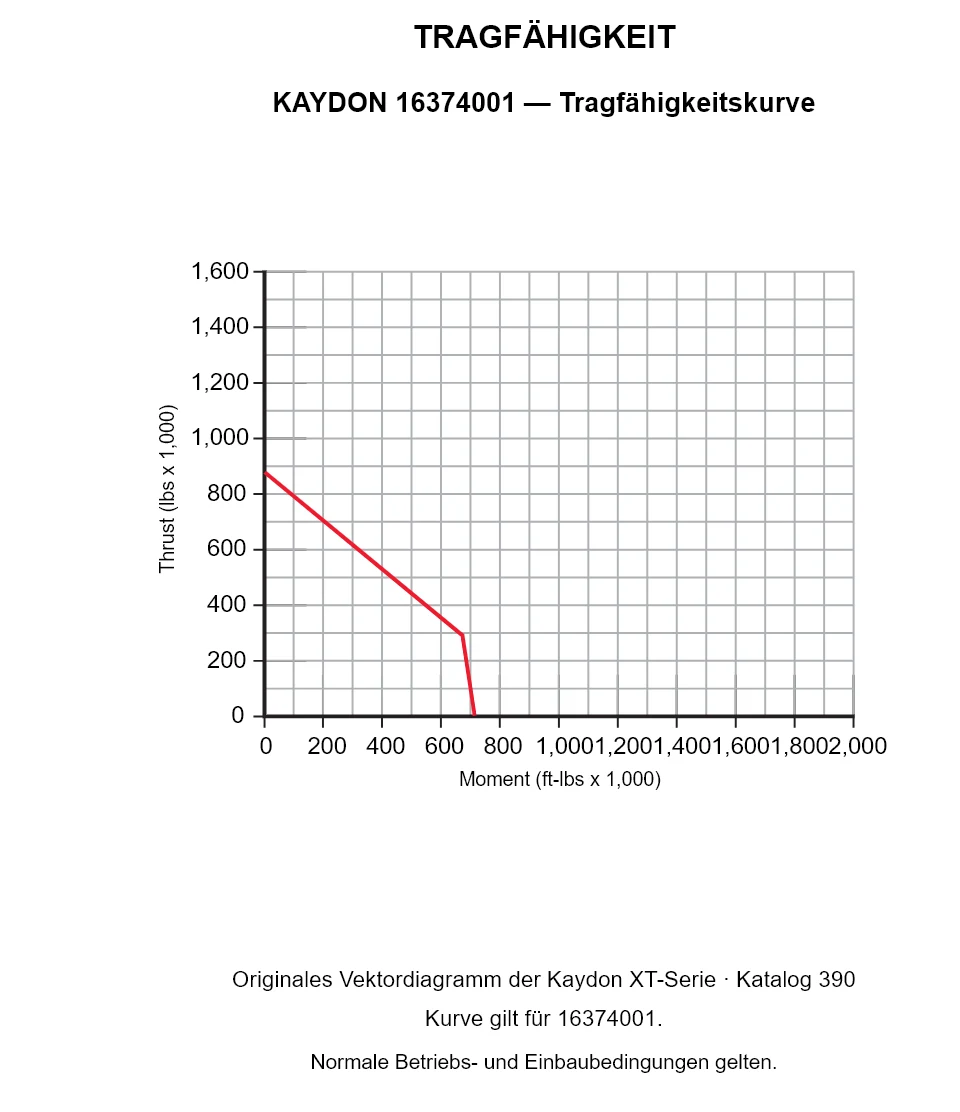

KAYDON 16374001 — Tragfähigkeitskurve

KAYDON 16374001 — Tragfähigkeitskurve

KAYDON 16374001 — Tragfähigkeitskurve. Normale Betriebs- und Einbaubedingungen gelten.

KAYDON 16374001 — Tragfähigkeitskurve. Normale Betriebs- und Einbaubedingungen gelten.
Technischer Auswahlhinweis

Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.

MERYDOM TECHNIK

MERYDOM Ersatz für Kaydon 16374001

Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.

Verifizierte Austauschbarkeit

  • Übereinstimmende Modellbezeichnung und Einbaumaße
  • Geprüfte Bohrungs- und Lochkreisschnittstellen
  • Verzahnung passend zur Referenzausführung

MERYDOM Ausführung

  • Konfigurierbare Ringwerkstoffoptionen 42CrMo oder 50Mn
  • Dichtungssystem aus NBR-Nitrilkautschuk
  • Konfigurierbare Distanzstückoptionen aus technischem Nylon oder Messing

Werksdokumentation

  • Technische Verifizierung durch die MERYDOM Technikabteilung
  • Verifizierungsnachweise werden im kontrollierten internen Datensatz geführt
  • Zeichnungsrevision und endgültiges Dokumentationspaket werden mit dem Angebot bestätigt

Anwendungsbestätigung

  • Auflageebenheit, Schraubengüte und Vorspannung bestätigen
  • Einwirkende Lasten, Lastzyklus und Schmierung prüfen
  • Temperatur-, Umgebungs- und Einbaubedingungen bestätigen
