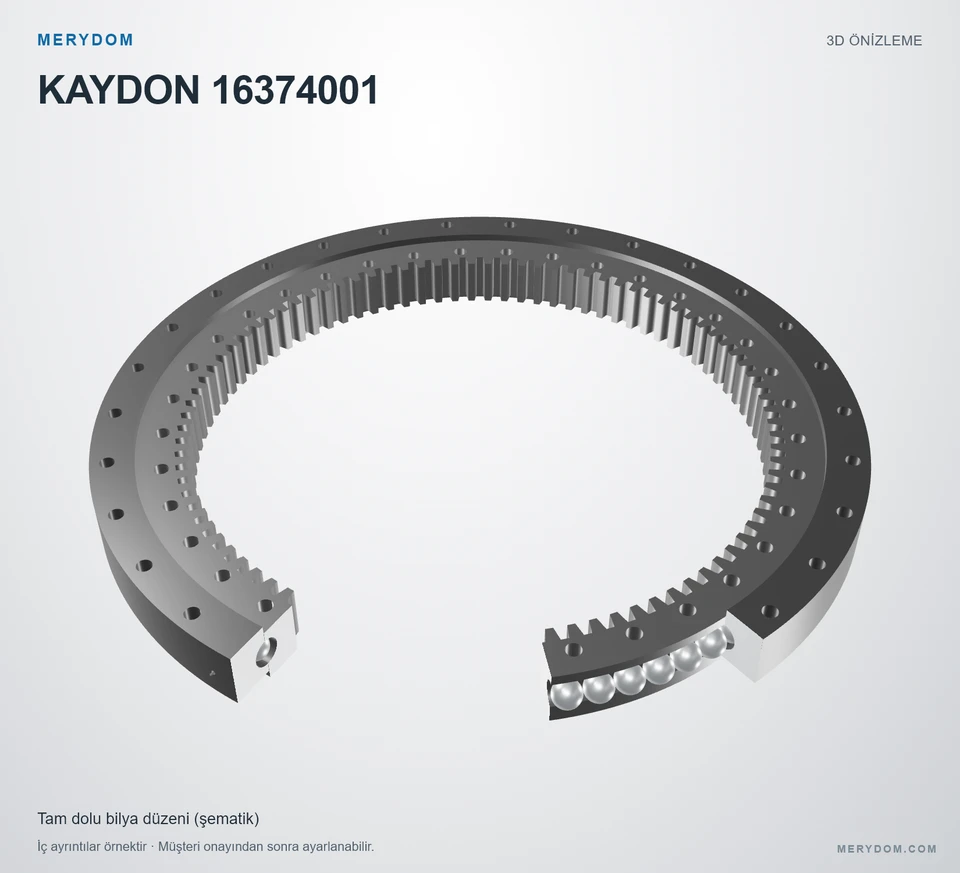

Kaydon 16374001 Döner Tabla Rulmanı Muadili
Seviye 3 doğrulandıMERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: Kaydon 16374001. Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.
Referans model: Kaydon 16374001. Seri: Xt. Rulman yapısı: Dört nokta temaslı bilyalı. Dişli düzeni: İçten dişli.
MERYDOM MARKASI · SERTİFİKALI MUADİLSertifikalı ürün verileriTüm teknik özellikleri görüntüle ↓ Fabrika güvencesi
16374001
MERYDOM doğrulamalıSeviye 3 · Mühendislik doğrulama kaydıMERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: Kaydon 16374001.
- Overall OD (Do)
- 48.250 in
- Overall ID (di)
- 36.400 in
- Toplam yükseklik
- 4.000 in
- Dişli düzeni
- İçten dişli
- Montaj delikleri
- 30 / 36 dış / iç
- Rulman tasarımı
- Dört nokta temaslı bilyalı
- Doğrulanmış boyutsal değiştirilebilirlik
- MERYDOM kontrollü malzemeler
- Fabrika dokümantasyonu mevcut

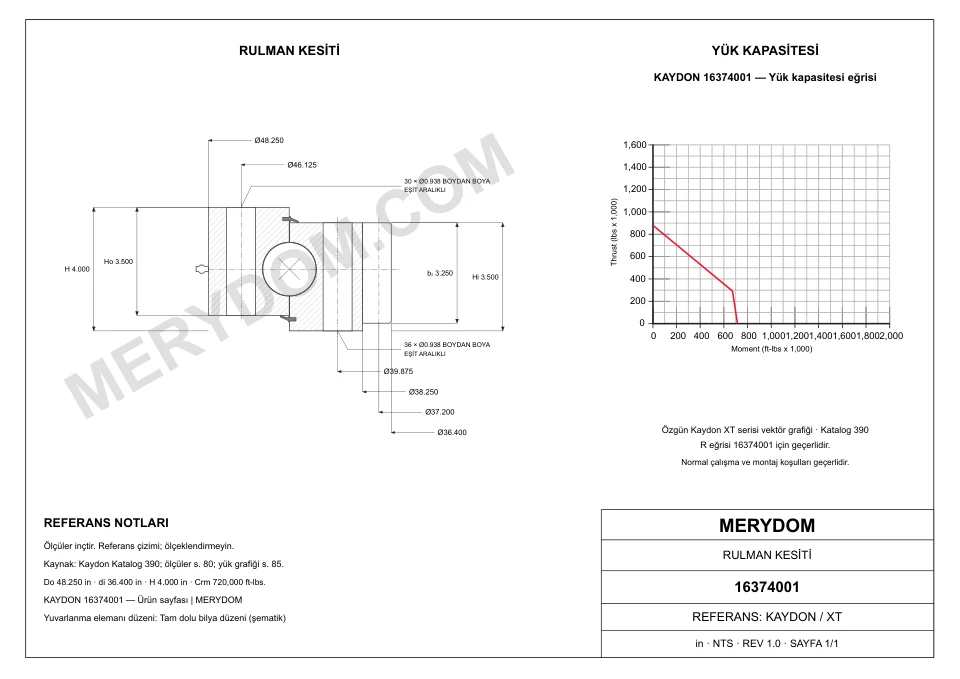

ÜRÜN ÖLÇÜLERİ
Tüm teknik özellikleri görüntüle ↓Yayımlanmış ölçüler ve bağlantı arayüzleri
Mevcut tüm katalog ölçüleri, montaj arayüzleri ve dişli değerleri yayımlanan özgün birimleriyle burada gösterilir.
Boyutlar
- Toplam dış çap (Do)
- 48.250 inyaklaşık 1 225,6 mm
- Toplam iç çap (di)
- 36.400 inyaklaşık 925 mm
- İç bilezik gövde iç çapı (dr)
- 38.250 inyaklaşık 971,6 mm
- Toplam yükseklik (H)
- 4.000 inyaklaşık 102 mm
- Montaj ağırlığı (G)
- 660 lbyaklaşık 299,371 kg
Montaj
- Dış bilezik cıvata dairesi (Lo)
- 46.125 inyaklaşık 1 171,58 mm
- İç bilezik cıvata dairesi (Li)
- 39.875 inyaklaşık 1 012,83 mm
Dişli
- Dişli hatve çapı (D2)
- 37.200 inyaklaşık 945 mm
- Diametral adım (Pd)
- 2,5
- Diş sayısı (z2)
- 93
MERYDOM SERTİFİKALI ŞARTNAME
MERYDOM fabrikada doğrulandı · Kontrollü kayıtKaydon 16374001 Döner Tabla Rulmanı Teknik Özellikleri
Sertifikalı muadil için MERYDOM ürün kimliği, sertifika, malzeme ve boyut verileri.
| Teknik parametre | MERYDOM sertifikalı ürün değeri |
|---|---|
| MERYDOM sertifikalı ürün | |
| Ürün markası | MERYDOM |
| MERYDOM modelii | 16374001 |
| Şununla değiştirilebilirliği sertifikalı | Kaydon 16374001 |
| Fabrika doğrulaması | Seviye 3 · Mühendislik doğrulamalı |
| İnceleyen | MERYDOM Mühendislik Bölümü |
| Doğrulama meta verileri | Kontrollü dahili kayıt; tarih ve çizim revizyonu yayımlanmaz. |
| Malzemeler | |
| Yapılandırılabilir bilezik malzemesi seçenekleri | 42CrMo / 50Mn |
| Keçe malzemesi | NBR · Nitril kauçuk |
| Yapılandırılabilir ara parça malzemesi seçenekleri | Mühendislik naylonu / Pirinç |
| Tanımlama | |
| Referans marka | Kaydon |
| Seri | Xt Seri |
| Referans model | 16374001 |
| Ölçü sistemi | İnçMetrik referans yanında gösterilir |
| Rulman yapısı | Dört nokta temaslı bilyalı |
| Dişli düzeni | İçten dişli |
| Boyutlar | |
| Toplam dış çap (Do) | 48.250 inyaklaşık 1 225,6 mm |
| Toplam iç çap (di) | 36.400 inyaklaşık 925 mm |
| Toplam yükseklik (H) | 4.000 inyaklaşık 102 mm |
| İç bilezik gövde iç çapı (dr) | 38.250 inyaklaşık 971,6 mm |
| Dış bilezik cıvata dairesi (Lo) | 46.125 inyaklaşık 1 171,58 mm |
| İç bilezik cıvata dairesi (Li) | 39.875 inyaklaşık 1 012,83 mm |
| Dişli hatve çapı (D2) | 37.200 inyaklaşık 945 mm |
| Montaj ağırlığı (G) | 660 lbyaklaşık 299,371 kg |
| Yük değerleri | |
| Maksimum diş yükü (Fz) | 21290 lbfyaklaşık 94,7 kN |
| Moment yük kapasitesi (Crm) | 720000 ft·lbfyaklaşık 976,19 kN·m |
| Montaj | |
| Dış bilezik cıvata delikleri (no) | 30 delik · 0.938 |
| İç bilezik cıvata delikleri (ni) | 36 delik · 0.938 |
| Dişli | |
| Hatve sistemi | DP |
| Kaynak diametral adımı (Pd) | 2.5 DP |
| Eşdeğer modül (derived reference only) (m) | 10.16 mm |
| Diş sayısı (z2) | 93 |
Seviye 3 · MERYDOM mühendislik doğrulamalıMERYDOM Mühendislik Bölümü tarafından incelendi. Kanıt tarihi ve çizim revizyonu yayımlanmaz.
SERİ YÜK KAPASİTESİ

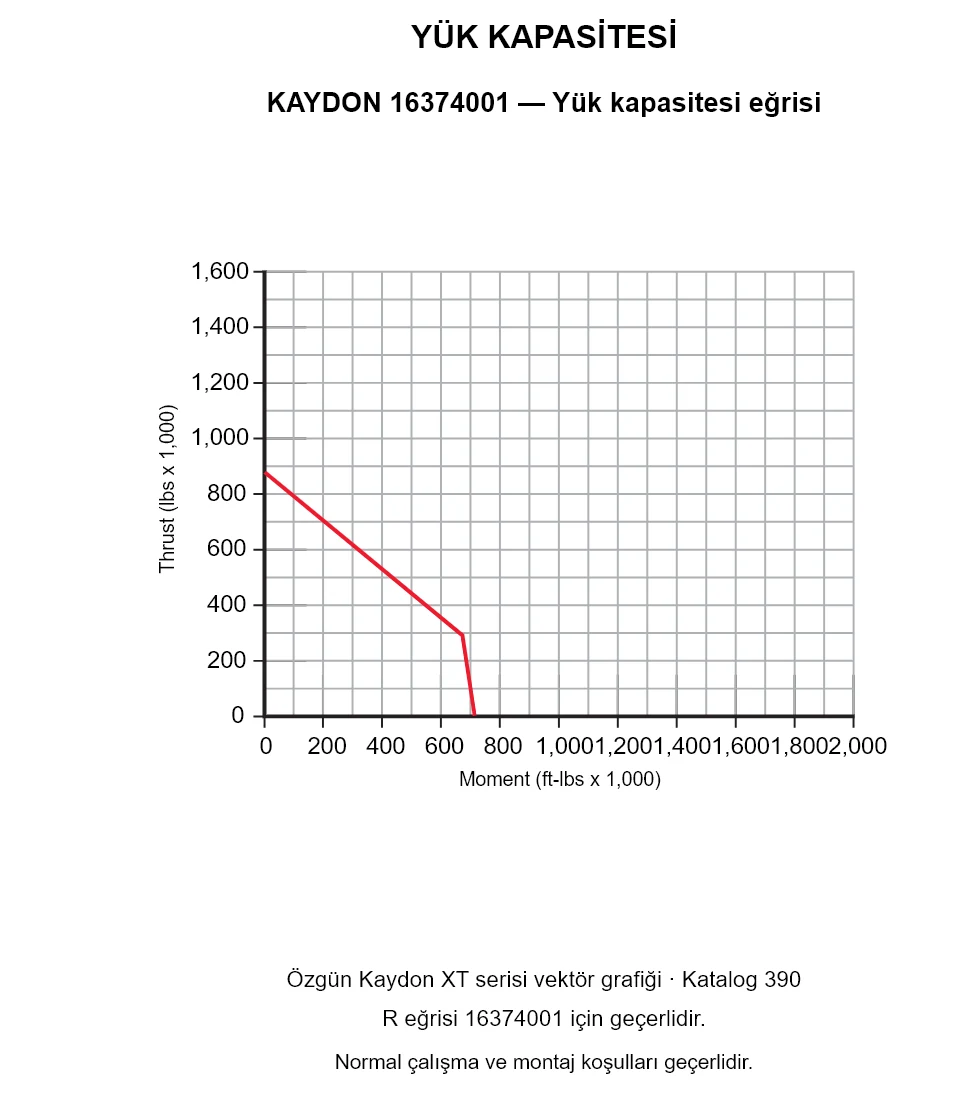

Xt Serisi yük grafiği
