Verifizierte Austauschbarkeit
- Übereinstimmende Modellbezeichnung und Einbaumaße
- Geprüfte Bohrungs- und Lochkreisschnittstellen
- Verzahnung passend zur Referenzausführung

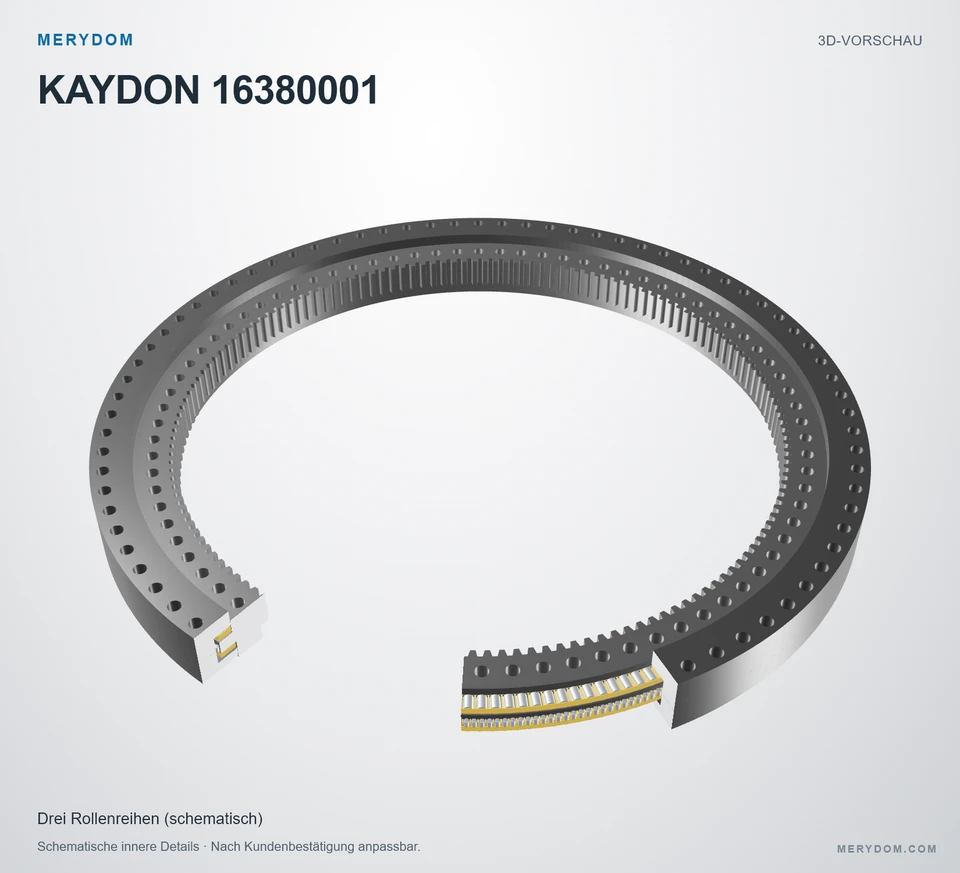

Drehverbindung als Ersatz für Kaydon 16380001
Level 3 verifiziertVon MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit Kaydon 16380001. Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
Referenzmodell: Kaydon 16380001. Serie: Tr. Lagerkonstruktion: Dreireihiges Rollenlager. Verzahnungsart: Innenverzahnt.
MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKTVerifizierte ProduktdatenVollständige Spezifikationen ansehen ↓ Werkssicherheit
16380001
MERYDOM verifiziertStufe 3 · Technischer PrüfdatensatzVon MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit Kaydon 16380001.
- Overall OD (Do)
- 108.189 in
- Overall ID (di)
- 85.433 in
- Gesamthöhe
- 8.504 in
- Verzahnungsart
- Innenverzahnt
- Befestigungsbohrungen
- 80 / 80 außen / innen
- Lagerbauart
- Dreireihiges Rollenlager
- Verifizierte Maßaustauschbarkeit
- MERYDOM kontrollierte Werkstoffe
- Werksdokumentation verfügbar

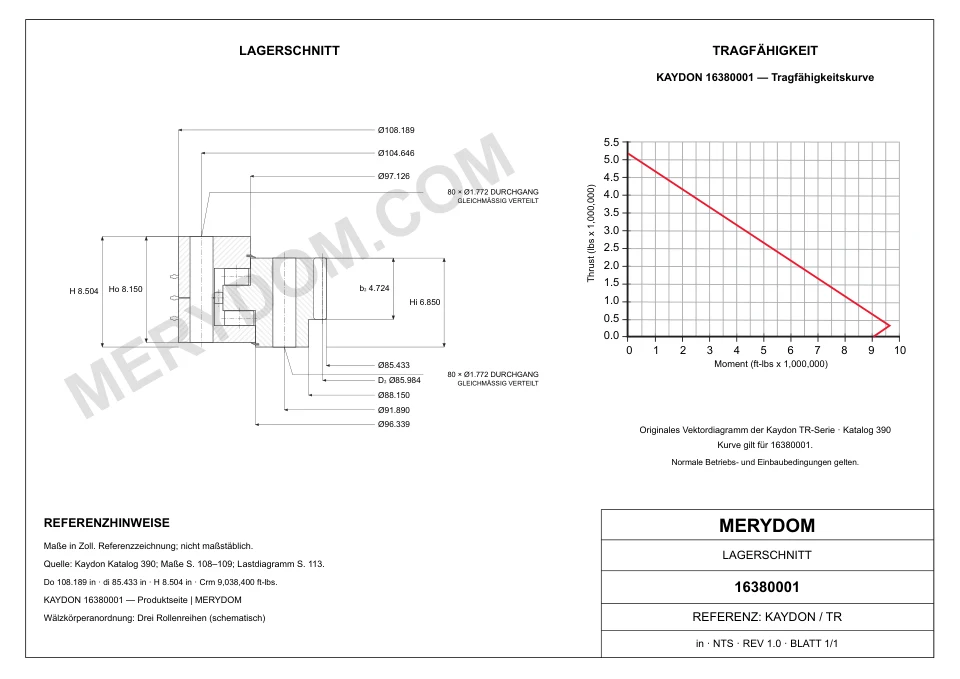

PRODUKTABMESSUNGEN
Vollständige Spezifikationen ansehen ↓Veröffentlichte Abmessungen und Schnittstellen
Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.
Abmessungen
- Gesamt-Außendurchmesser (Do)
- 108.189 inca. 2.748 mm
- Gesamt-Innendurchmesser (di)
- 85.433 inca. 2.170 mm
- Innendurchmesser des Außenrings (Di)
- 97.126 inca. 2.467 mm
- Außendurchmesser des Innenrings (do)
- 96.339 inca. 2.447,01 mm
- Innendurchmesser des Innenringkörpers (dr)
- 88.150 inca. 2.239 mm
- Gesamthöhe (H)
- 8.504 inca. 216 mm
- Gesamtgewicht (G)
- 6000 lbca. 2.721,554 kg
Befestigung
- Lochkreis Außenring (Lo)
- 104.646 inca. 2.658,01 mm
- Lochkreis Innenring (Li)
- 91.890 inca. 2.334 mm
Verzahnung
- Teilkreisdurchmesser der Verzahnung (D2)
- 85.984 inca. 2.183,99 mm
- Zähnezahl (z2)
- 156
MERYDOM VERIFIZIERTE SPEZIFIKATION
MERYDOM werkseitig verifiziert · Kontrollierter DatensatzSpezifikationen der Ersatz-Drehverbindung Kaydon 16380001
MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.
| Technischer Parameter | Verifizierter MERYDOM Produktwert |
|---|---|
| MERYDOM zertifiziertes Produkt | |
| Produktmarke | MERYDOM |
| MERYDOM Modell | 16380001 |
| Zertifiziert austauschbar mit | Kaydon 16380001 |
| Werksverifizierung | Stufe 3 · Technisch verifiziert |
| Geprüft von | MERYDOM Technikabteilung |
| Verifizierungsmetadaten | Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht. |
| Werkstoffe | |
| Konfigurierbare Ringwerkstoffoptionen | 42CrMo / 50Mn |
| Dichtungswerkstoff | NBR · Nitrilkautschuk |
| Konfigurierbare Distanzstückwerkstoffe | Technisches Nylon / Messing |
| Identifikation | |
| Referenzmarke | Kaydon |
| Serie | Tr Serie |
| Referenzmodell | 16380001 |
| Maßsystem | ZollMetrischer Referenzwert daneben |
| Lagerkonstruktion | Dreireihiges Rollenlager |
| Verzahnungsart | Innenverzahnt |
| Abmessungen | |
| Gesamt-Außendurchmesser (Do) | 108.189 inca. 2.748 mm |
| Gesamt-Innendurchmesser (di) | 85.433 inca. 2.170 mm |
| Gesamthöhe (H) | 8.504 inca. 216 mm |
| Innendurchmesser des Außenrings (Di) | 97.126 inca. 2.467 mm |
| Außendurchmesser des Innenrings (do) | 96.339 inca. 2.447,01 mm |
| Innendurchmesser des Innenringkörpers (dr) | 88.150 inca. 2.239 mm |
| Lochkreis Außenring (Lo) | 104.646 inca. 2.658,01 mm |
| Lochkreis Innenring (Li) | 91.890 inca. 2.334 mm |
| Teilkreisdurchmesser der Verzahnung (D2) | 85.984 inca. 2.183,99 mm |
| Gesamtgewicht (G) | 6000 lbca. 2.721,554 kg |
| Tragzahlen | |
| Maximale Zahnkraft (Fz) | 57210 lbfca. 254,48 kN |
| Momententragzahl (Crm) | 9038400 ft·lbfca. 12.254,42 kN·m |
| Befestigung | |
| Schraubenbohrungen Außenring (no) | 80 Bohrungen · 1.772 |
| Schraubenbohrungen Innenring (ni) | 80 Bohrungen · 1.772 |
| Verzahnung | |
| Teilungssystem | MODULE |
| Source module (m) | Modul 14 (Quelle (14)) |
| Zähnezahl (z2) | 156 |
Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.
SERIEN-TRAGFÄHIGKEIT

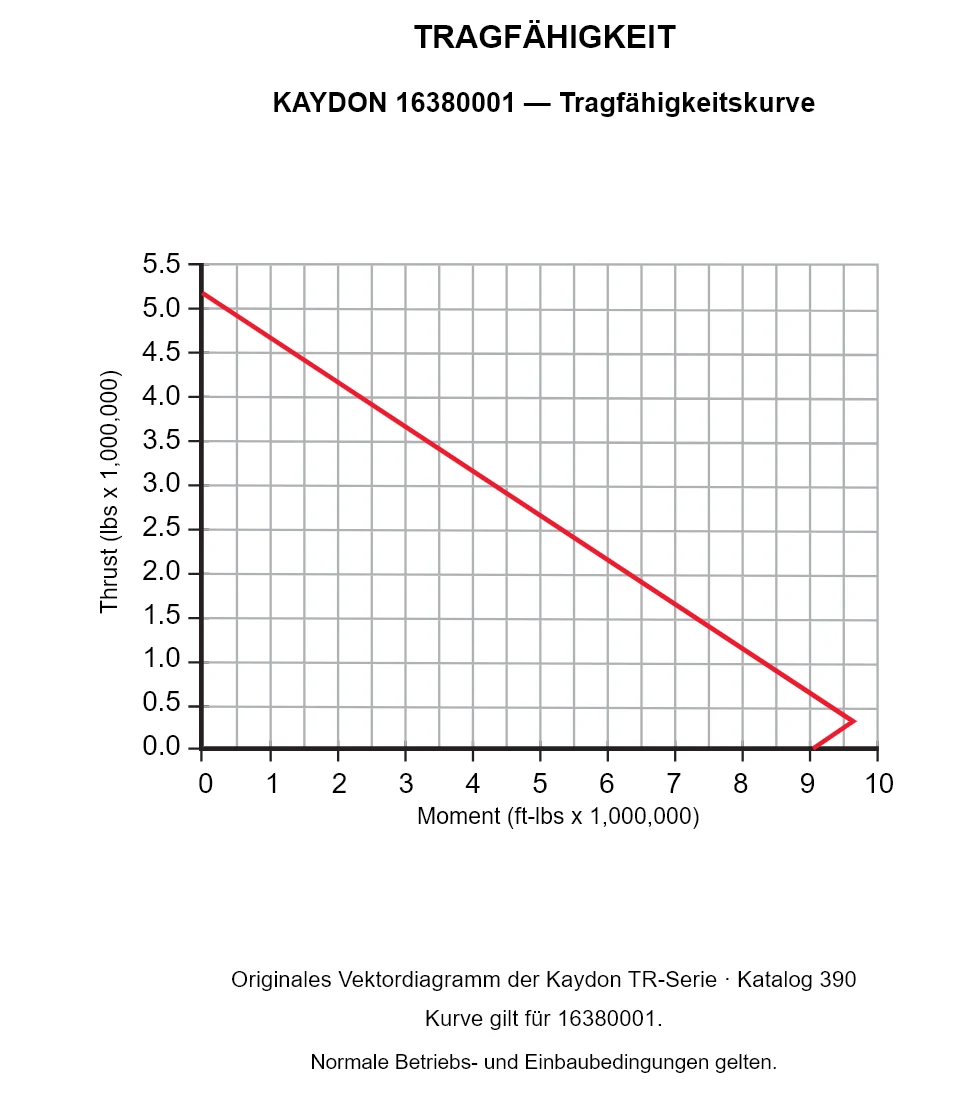

Traglastdiagramm der Serie Tr
Verwenden Sie die Modellbezeichnung in der Kataloglegende als erste Referenz für Moment- und Axialtragfähigkeit.
Technischer Auswahlhinweis
Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.
MERYDOM TECHNIK
MERYDOM Ersatz für Kaydon 16380001
Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
MERYDOM Ausführung
- Konfigurierbare Ringwerkstoffoptionen 42CrMo oder 50Mn
- Dichtungssystem aus NBR-Nitrilkautschuk
- Konfigurierbare Distanzstückoptionen aus technischem Nylon oder Messing
Werksdokumentation
- Technische Verifizierung durch die MERYDOM Technikabteilung
- Verifizierungsnachweise werden im kontrollierten internen Datensatz geführt
- Zeichnungsrevision und endgültiges Dokumentationspaket werden mit dem Angebot bestätigt
Anwendungsbestätigung
- Auflageebenheit, Schraubengüte und Vorspannung bestätigen
- Einwirkende Lasten, Lastzyklus und Schmierung prüfen
- Temperatur-, Umgebungs- und Einbaubedingungen bestätigen
RECHTLICHER UND TECHNISCHER HINWEIS
Unabhängige Ersatzprodukt-Verifizierung
- MERYDOM ist Hersteller und verifizierende Stelle des auf dieser Seite dargestellten MERYDOM Produkts.
- Marken und Modellnummern Dritter bleiben Eigentum der jeweiligen Inhaber und dienen ausschließlich zur Kennzeichnung der vorgesehenen Austauschreferenz.
- MERYDOM ist ein unabhängiger Hersteller und weder mit dem genannten OEM verbunden noch von ihm unterstützt oder gesponsert.
- Die Austauschbarkeitserklärung gilt für die übereinstimmende Modellbezeichnung und den veröffentlichten Prüfumfang; die Anwendungseignung hängt weiterhin von Lasten, Lastzyklus, Einbau, Schmierung und Betriebsumgebung ab.
- Das freigegebene Angebot, die Fertigungszeichnung und die vertragliche technische Vereinbarung bestimmen das endgültig gelieferte Produkt.
