Verifizierte Austauschbarkeit
- Übereinstimmende Modellbezeichnung und Einbaumaße
- Geprüfte Bohrungs- und Lochkreisschnittstellen
- Verzahnung passend zur Referenzausführung
Drehverbindung als Ersatz für Kaydon 16369001
Level 3 verifiziertVon MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit Kaydon 16369001. Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
Referenzmodell: Kaydon 16369001. Serie: Tr. Lagerkonstruktion: Dreireihiges Rollenlager. Verzahnungsart: Außenverzahnt.

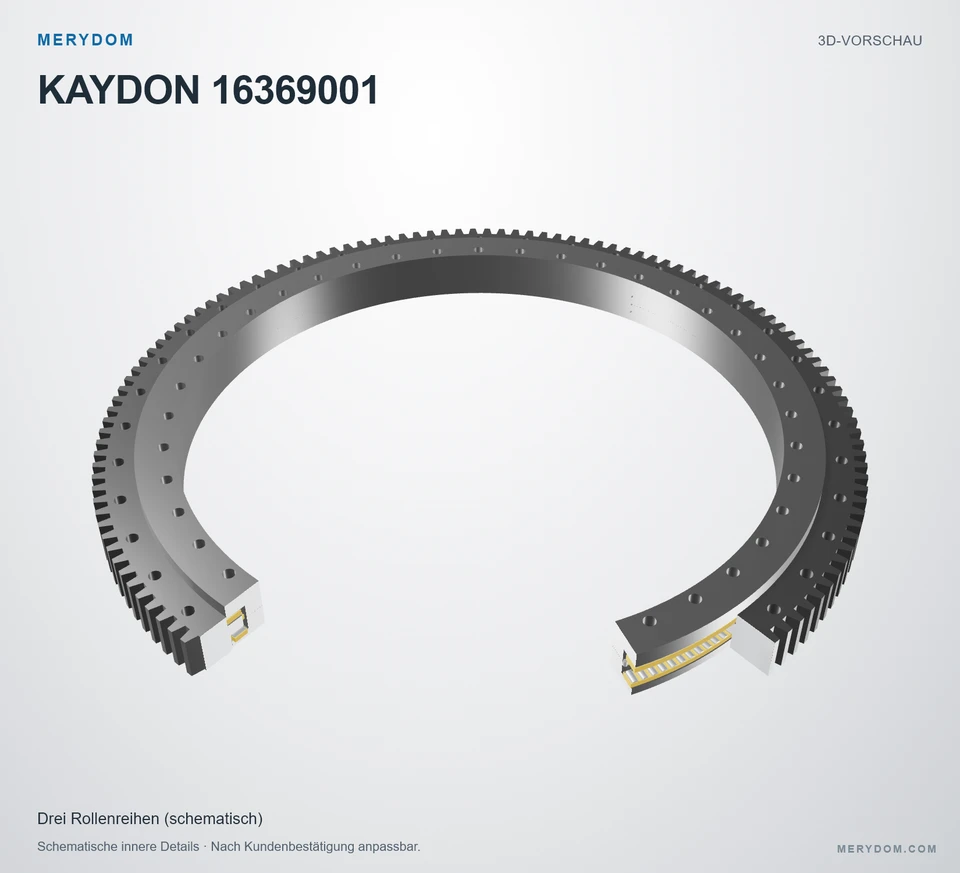

Wälzkörperanordnung: Drei unabhängige Rollenreihen
Katalog 390, S. 103: Die obere und untere Reihe übertragen Axiallasten und Kippmomente; die mittlere Reihe überträgt Radiallasten. Rollengrößen und -anzahl, gelbe Käfigrahmen und Abstandshalter sowie interne Spiele sind schematisch.
MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKTVerifizierte ProduktdatenVollständige Spezifikationen ansehen ↓ Werkssicherheit
16369001
MERYDOM verifiziertStufe 3 · Technischer PrüfdatensatzVon MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit Kaydon 16369001.
- Overall OD (Do)
- 97.795 in
- Overall ID (di)
- 76.850 in
- Gesamthöhe
- 7.126 in
- Verzahnungsart
- Außenverzahnt
- Befestigungsbohrungen
- 40 / 40 außen / innen
- Lagerbauart
- Dreireihiges Rollenlager
- Verifizierte Maßaustauschbarkeit
- MERYDOM kontrollierte Werkstoffe
- Werksdokumentation verfügbar

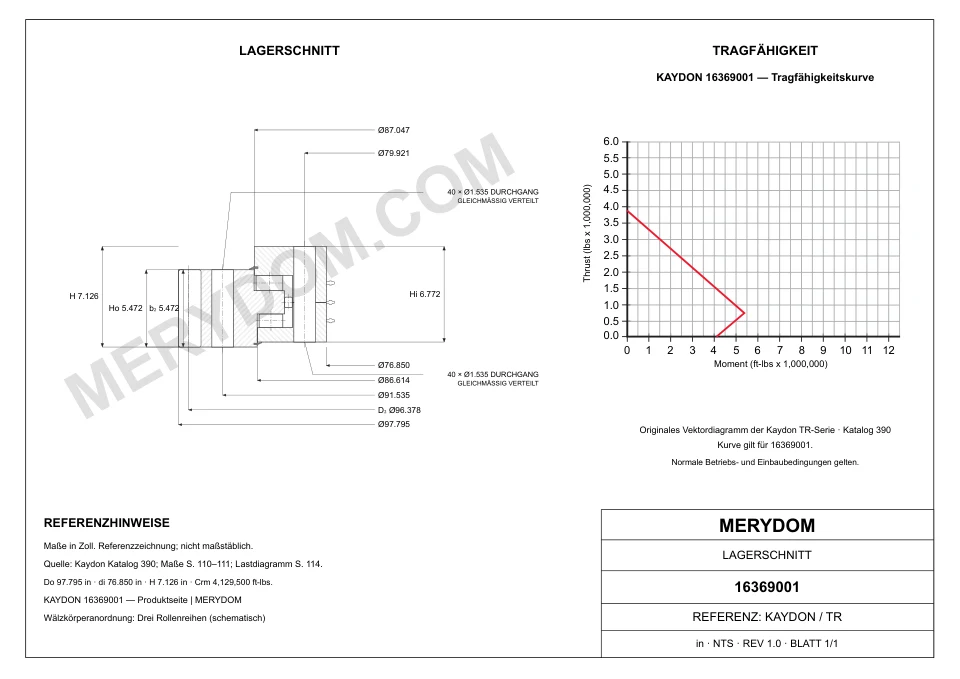

PRODUKTABMESSUNGEN
Vollständige Spezifikationen ansehen ↓Veröffentlichte Abmessungen und Schnittstellen
Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.
Abmessungen
- Gesamt-Außendurchmesser (Do)
- 97.795 inca. 2.483,99 mm
- Gesamt-Innendurchmesser (di)
- 76.850 inca. 1.952 mm
- Innendurchmesser des Außenrings (Di)
- 86.614 inca. 2.200 mm
- Außendurchmesser des Innenrings (do)
- 87.047 inca. 2.210,99 mm
- Gesamthöhe (H)
- 7.126 inca. 181 mm
- Gesamtgewicht (G)
- 4400 lbca. 1.995,806 kg
- Innenringhöhe (Hi)
- 6.772 inca. 172,01 mm
- Außenringhöhe (Ho)
- 5.472 inca. 138,99 mm
Befestigung
- Lochkreis Außenring (Lo)
- 91.535 inca. 2.324,99 mm
- Lochkreis Innenring (Li)
- 79.921 inca. 2.029,99 mm
Verzahnung
- Teilkreisdurchmesser der Verzahnung (D2)
- 96.378 inca. 2.448 mm
- Zähnezahl (z2)
- 136
- Zahnbreite laut Katalog (b2)
- 5.472 inca. 138,99 mm
MERYDOM VERIFIZIERTE SPEZIFIKATION
MERYDOM werkseitig verifiziert · Kontrollierter DatensatzSpezifikationen der Ersatz-Drehverbindung Kaydon 16369001
MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.
| Technischer Parameter | Verifizierter MERYDOM Produktwert |
|---|---|
| MERYDOM zertifiziertes Produkt | |
| Produktmarke | MERYDOM |
| MERYDOM Modell | 16369001 |
| Zertifiziert austauschbar mit | Kaydon 16369001 |
| Werksverifizierung | Stufe 3 · Technisch verifiziert |
| Geprüft von | MERYDOM Technikabteilung |
| Verifizierungsmetadaten | Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht. |
| Werkstoffe | |
| Konfigurierbare Ringwerkstoffoptionen | 42CrMo / 50Mn |
| Dichtungswerkstoff | NBR · Nitrilkautschuk |
| Konfigurierbare Distanzstückwerkstoffe | Technisches Nylon / Messing |
| Identifikation | |
| Referenzmarke | Kaydon |
| Serie | Tr Serie |
| Referenzmodell | 16369001 |
| Maßsystem | ZollMetrischer Referenzwert daneben |
| Lagerkonstruktion | Dreireihiges Rollenlager |
| Verzahnungsart | Außenverzahnt |
| Abmessungen | |
| Gesamt-Außendurchmesser (Do) | 97.795 inca. 2.483,99 mm |
| Gesamt-Innendurchmesser (di) | 76.850 inca. 1.952 mm |
| Gesamthöhe (H) | 7.126 inca. 181 mm |
| Innenringhöhe (Hi) | 6.772 inca. 172,01 mm |
| Außenringhöhe (Ho) | 5.472 inca. 138,99 mm |
| Innendurchmesser des Außenrings (Di) | 86.614 inca. 2.200 mm |
| Außendurchmesser des Innenrings (do) | 87.047 inca. 2.210,99 mm |
| Lochkreis Außenring (Lo) | 91.535 inca. 2.324,99 mm |
| Lochkreis Innenring (Li) | 79.921 inca. 2.029,99 mm |
| Teilkreisdurchmesser der Verzahnung (D2) | 96.378 inca. 2.448 mm |
| Gesamtgewicht (G) | 4400 lbca. 1.995,806 kg |
| Tragzahlen | |
| Maximale Zahnkraft (Fz) | 70630 lbfca. 314,18 kN |
| Momententragzahl (Crm) | 4129500 ft·lbfca. 5.598,85 kN·m |
| Befestigung | |
| Schraubenbohrungen Außenring (no) | 40 Bohrungen · 1.535 |
| Schraubenbohrungen Innenring (ni) | 40 Bohrungen · 1.535 |
| Verzahnung | |
| Teilungssystem | MODULE |
| Source module (m) | Modul 18 (Quelle (18)) |
| Zähnezahl (z2) | 136 |
| Zahnbreite laut Katalog (b2) | 5.472 inca. 139 mm |
| Profilverschiebungsfaktor (x2) | 0 |
Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.

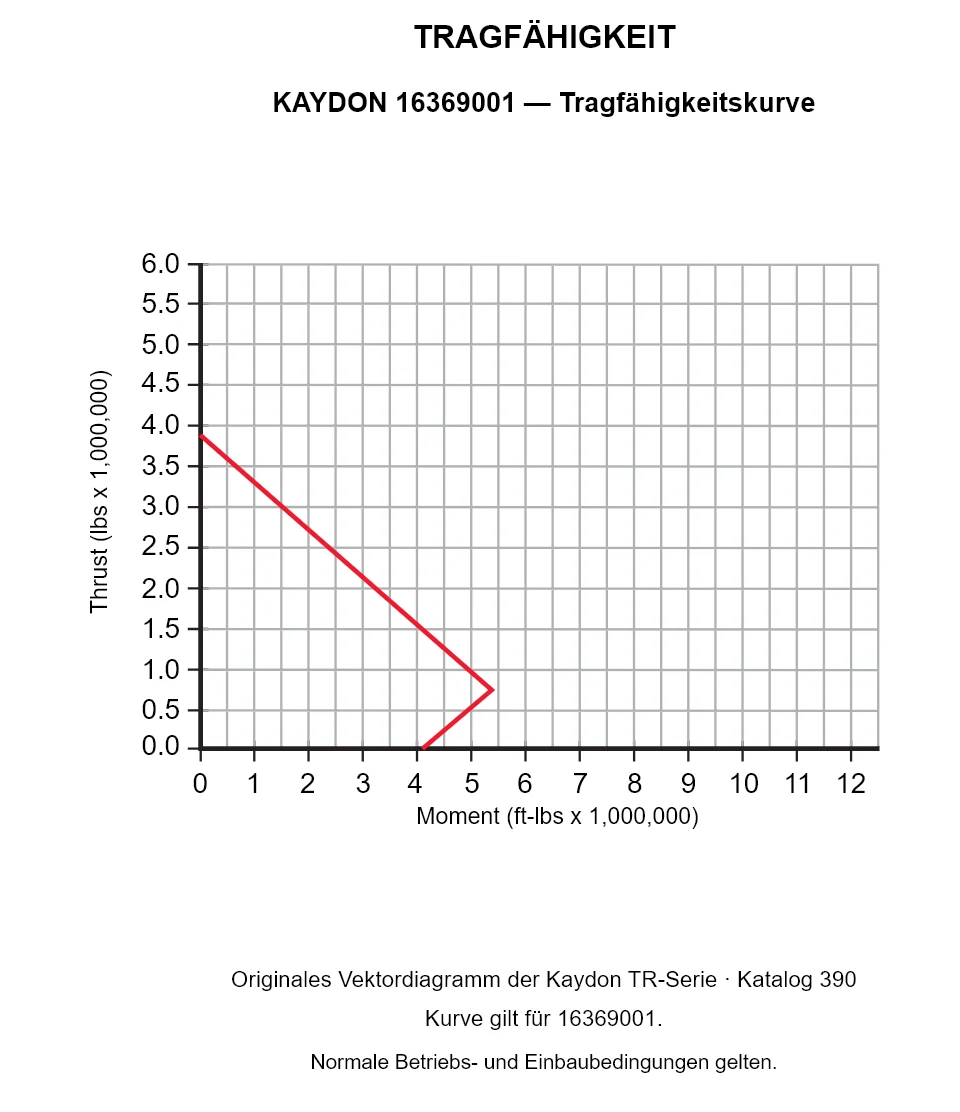

KAYDON 16369001 — Tragfähigkeitskurve
KAYDON 16369001 — Tragfähigkeitskurve
KAYDON 16369001 — Tragfähigkeitskurve. Normale Betriebs- und Einbaubedingungen gelten.
Technischer Auswahlhinweis
Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.
MERYDOM TECHNIK
MERYDOM Ersatz für Kaydon 16369001
Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
MERYDOM Ausführung
- Konfigurierbare Ringwerkstoffoptionen 42CrMo oder 50Mn
- Dichtungssystem aus NBR-Nitrilkautschuk
- Konfigurierbare Distanzstückoptionen aus technischem Nylon oder Messing
Werksdokumentation
- Technische Verifizierung durch die MERYDOM Technikabteilung
- Verifizierungsnachweise werden im kontrollierten internen Datensatz geführt
- Zeichnungsrevision und endgültiges Dokumentationspaket werden mit dem Angebot bestätigt
Anwendungsbestätigung
- Auflageebenheit, Schraubengüte und Vorspannung bestätigen
- Einwirkende Lasten, Lastzyklus und Schmierung prüfen
- Temperatur-, Umgebungs- und Einbaubedingungen bestätigen
RECHTLICHER UND TECHNISCHER HINWEIS
Unabhängige Ersatzprodukt-Verifizierung
- MERYDOM ist Hersteller und verifizierende Stelle des auf dieser Seite dargestellten MERYDOM Produkts.
- Marken und Modellnummern Dritter bleiben Eigentum der jeweiligen Inhaber und dienen ausschließlich zur Kennzeichnung der vorgesehenen Austauschreferenz.
- MERYDOM ist ein unabhängiger Hersteller und weder mit dem genannten OEM verbunden noch von ihm unterstützt oder gesponsert.
- Die Austauschbarkeitserklärung gilt für die übereinstimmende Modellbezeichnung und den veröffentlichten Prüfumfang; die Anwendungseignung hängt weiterhin von Lasten, Lastzyklus, Einbau, Schmierung und Betriebsumgebung ab.
- Das freigegebene Angebot, die Fertigungszeichnung und die vertragliche technische Vereinbarung bestimmen das endgültig gelieferte Produkt.
