Сертифицированная взаимозаменяемость
- Совпадающее обозначение модели и установочный габарит
- Проверенные интерфейсы монтажных отверстий и окружностей болтов
- Исполнение зубчатого венца соответствует референсной конфигурации

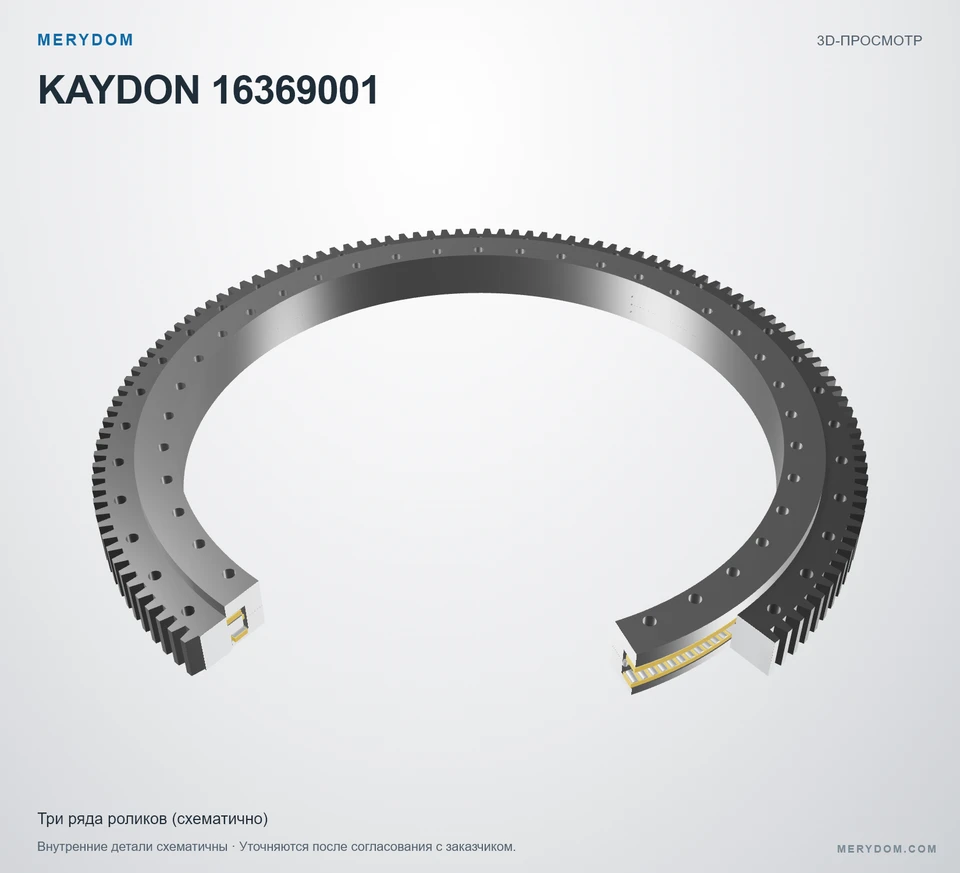

Аналог ОПУ для Kaydon 16369001
Проверено по уровню 3Опорно-поворотный подшипник производства MERYDOM, сертифицированный как взаимозаменяемый с Kaydon 16369001. Этот подшипник MERYDOM проверен по опубликованному габариту модели, монтажным интерфейсам, исполнению зубчатого венца и заявленной спецификации материалов для использования в качестве аналога.
Исходная модель: Kaydon 16369001. Серия: Tr. Конструкция подшипника: Трехрядные ролики. Исполнение зубчатого венца: Внешнее зацепление.
БРЕНД MERYDOM · СЕРТИФИЦИРОВАННЫЙ АНАЛОГСертифицированные данные изделияВсе характеристики ↓ Гарантии завода
16369001
Проверено MERYDOMУровень 3 · Запись инженерной проверкиОпорно-поворотный подшипник производства MERYDOM, сертифицированный как взаимозаменяемый с Kaydon 16369001.
- Overall OD (Do)
- 97.795 in
- Overall ID (di)
- 76.850 in
- Общая высота
- 7.126 in
- Исполнение зубчатого венца
- Внешнее зацепление
- Монтажные отверстия
- 40 / 40 наружное / внутреннее
- Тип подшипника
- Трехрядные ролики
- Проверенная размерная взаимозаменяемость
- Материалы под контролем MERYDOM
- Доступна заводская документация

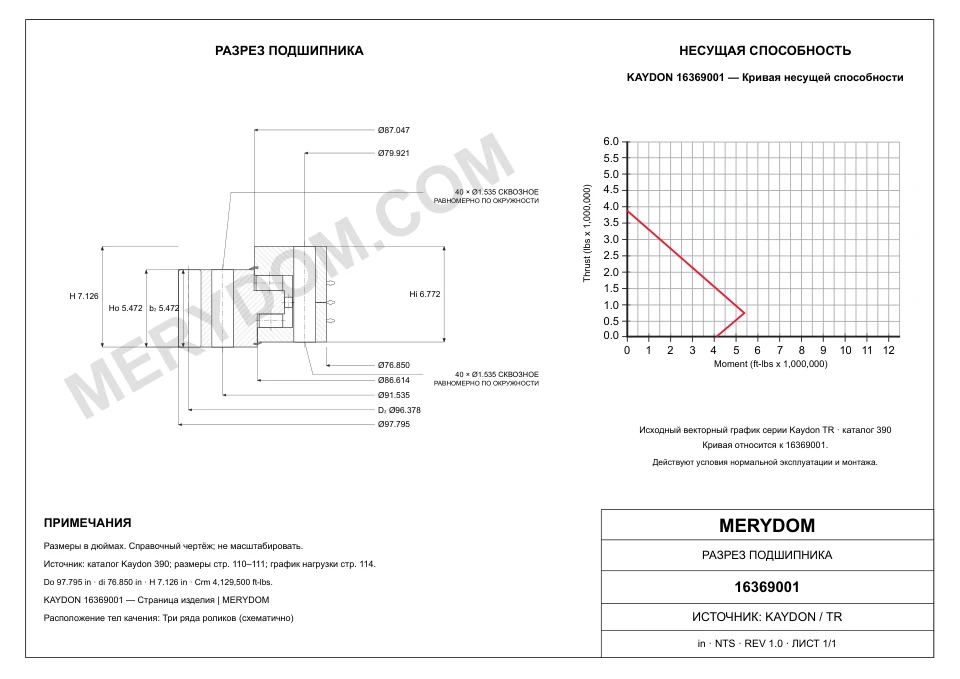

РАЗМЕРЫ ИЗДЕЛИЯ
Все характеристики ↓Опубликованные размеры и присоединительные параметры
Здесь показаны все доступные каталожные размеры, монтажные параметры и данные зубчатого венца в исходных опубликованных единицах.
Размеры
- Общий наружный диаметр (Do)
- 97.795 inпримерно 2 483,99 mm
- Общий внутренний диаметр (di)
- 76.850 inпримерно 1 952 mm
- Внутренний диаметр наружного кольца (Di)
- 86.614 inпримерно 2 200 mm
- Наружный диаметр внутреннего кольца (do)
- 87.047 inпримерно 2 210,99 mm
- Общая высота (H)
- 7.126 inпримерно 181 mm
- Масса в сборе (G)
- 4400 lbпримерно 1 995,806 kg
Монтаж
- Окружность крепежных отверстий наружного кольца (Lo)
- 91.535 inпримерно 2 324,99 mm
- Окружность крепежных отверстий внутреннего кольца (Li)
- 79.921 inпримерно 2 029,99 mm
Зубчатый венец
- Делительный диаметр зубчатого венца (D2)
- 96.378 inпримерно 2 448 mm
- Количество зубьев (z2)
- 136
СЕРТИФИЦИРОВАННАЯ СПЕЦИФИКАЦИЯ MERYDOM
Проверено MERYDOM · Контролируемая записьХарактеристики аналога ОПУ Kaydon 16369001
Идентификация изделия MERYDOM, сертификация, материалы и размерные данные сертифицированного аналога.
| Технический параметр | Сертифицированное значение MERYDOM |
|---|---|
| Сертифицированное изделие MERYDOM | |
| Бренд изделия | MERYDOM |
| Модель MERYDOM | 16369001 |
| Сертифицировано для замены | Kaydon 16369001 |
| Заводская проверка | Уровень 3 · Проверено инженерным отделом |
| Проверил | Инженерный отдел MERYDOM |
| Метаданные проверки | Контролируемая внутренняя запись; дата и ревизия чертежа не публикуются. |
| Материалы | |
| Настраиваемые варианты материала колец | 42CrMo / 50Mn |
| Материал уплотнения | NBR · Бутадиен-нитрильный каучук |
| Настраиваемые варианты материала сепаратора | Инженерный нейлон / Латунь |
| Идентификация | |
| Исходный бренд | Kaydon |
| Серия | Tr Серия |
| Исходная модель | 16369001 |
| Система измерения | ДюймРядом указан метрический справочный размер |
| Конструкция подшипника | Трехрядные ролики |
| Исполнение зубчатого венца | Внешнее зацепление |
| Размеры | |
| Общий наружный диаметр (Do) | 97.795 inпримерно 2 483,99 mm |
| Общий внутренний диаметр (di) | 76.850 inпримерно 1 952 mm |
| Общая высота (H) | 7.126 inпримерно 181 mm |
| Внутренний диаметр наружного кольца (Di) | 86.614 inпримерно 2 200 mm |
| Наружный диаметр внутреннего кольца (do) | 87.047 inпримерно 2 210,99 mm |
| Окружность крепежных отверстий наружного кольца (Lo) | 91.535 inпримерно 2 324,99 mm |
| Окружность крепежных отверстий внутреннего кольца (Li) | 79.921 inпримерно 2 029,99 mm |
| Делительный диаметр зубчатого венца (D2) | 96.378 inпримерно 2 448 mm |
| Масса в сборе (G) | 4400 lbпримерно 1 995,806 kg |
| Допустимые нагрузки | |
| Максимальная нагрузка на зуб (Fz) | 70630 lbfпримерно 314,18 kN |
| Допустимый опрокидывающий момент (Crm) | 4129500 ft·lbfпримерно 5 598,85 kN·m |
| Монтаж | |
| Отверстия под болты наружного кольца (no) | 40 отверстий · 1.535 |
| Отверстия под болты внутреннего кольца (ni) | 40 отверстий · 1.535 |
| Зубчатый венец | |
| Система шага | MODULE |
| Source module (m) | Модуль 18 (источник (18)) |
| Число зубьев (z2) | 136 |
Уровень 3 · Проверено инженерным отделом MERYDOMПроверил: Инженерный отдел MERYDOM. Дата доказательства и ревизия чертежа не публикуются.
НЕСУЩАЯ СПОСОБНОСТЬ СЕРИИ

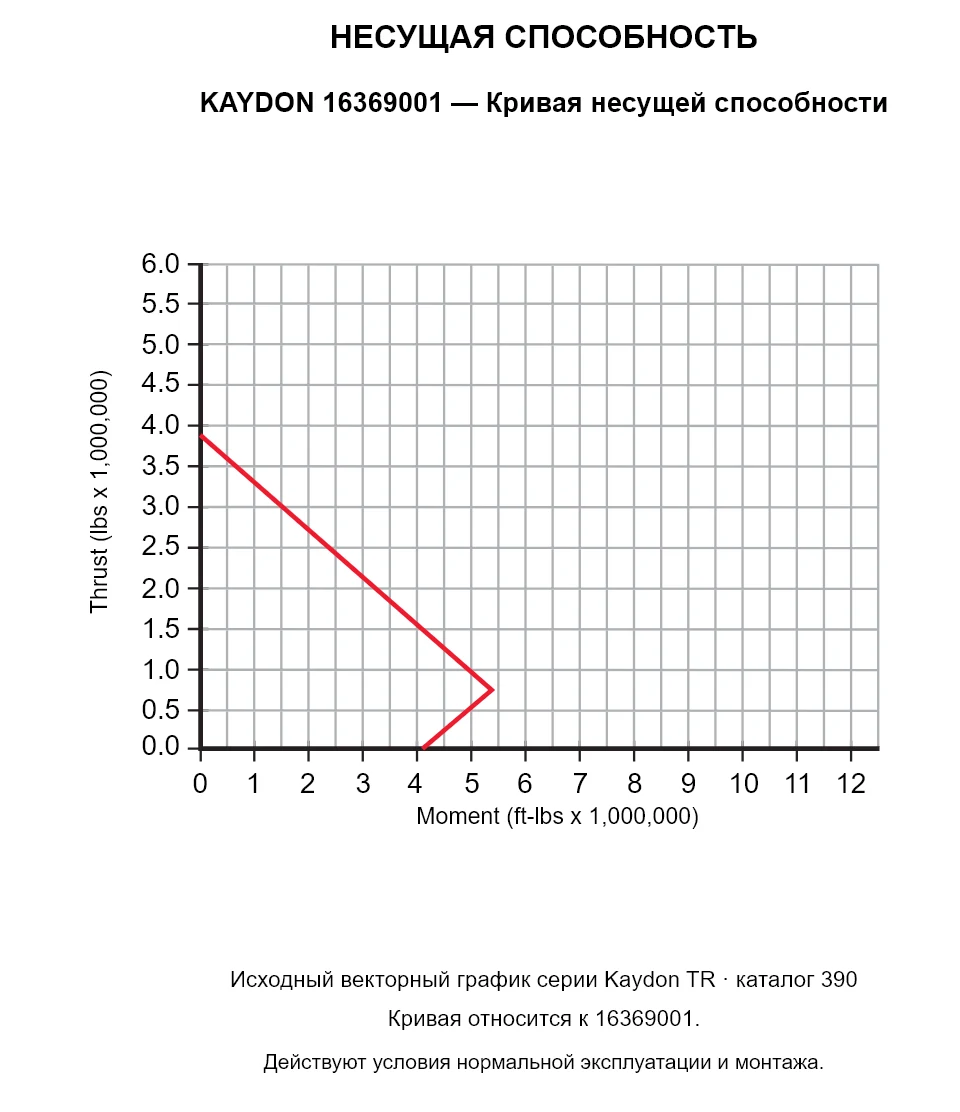

Диаграмма нагрузочной способности серии Tr
Используйте обозначение модели в легенде каталога как исходный ориентир по допустимым моменту и осевой нагрузке.
Примечание по инженерному подбору
Этот каталожный график предназначен для предварительного подбора. При окончательном согласовании MERYDOM также учитываются жесткость монтажа, несущая способность болтов, рабочий цикл, смазка и условия эксплуатации.
ИНЖЕНЕРНАЯ СЛУЖБА MERYDOM
Аналог MERYDOM для Kaydon 16369001
Этот подшипник MERYDOM проверен по опубликованному габариту модели, монтажным интерфейсам, исполнению зубчатого венца и заявленной спецификации материалов для использования в качестве аналога.
Конструкция MERYDOM
- Настраиваемые варианты материала колец: 42CrMo или 50Mn
- Система уплотнений из бутадиен-нитрильного каучука NBR
- Настраиваемые варианты сепаратора из инженерного нейлона или латуни
Заводская документация
- Инженерная проверка отделом Инженерная служба MERYDOM
- Доказательства проверки хранятся в контролируемой внутренней записи
- Ревизия чертежа и окончательный комплект документации подтверждаются в коммерческом предложении
Подтверждение применения
- Подтвердить плоскостность опоры, класс болтов и преднатяг
- Проверить действующие нагрузки, рабочий цикл и смазку
- Подтвердить температуру, окружающую среду и условия монтажа
ПРАВОВОЕ И ИНЖЕНЕРНОЕ УВЕДОМЛЕНИЕ
Независимая сертификация аналога
- MERYDOM является производителем и сертифицирующей стороной изделия MERYDOM, представленного на этой странице.
- Сторонние бренды и номера моделей принадлежат их владельцам и используются только для идентификации предполагаемого референса взаимозаменяемости.
- MERYDOM — независимый производитель, не связанный с указанным OEM, не одобренный и не спонсируемый им.
- Заявление о взаимозаменяемости относится к совпадающему обозначению модели и опубликованному объему проверки; пригодность применения по-прежнему зависит от нагрузок, рабочего цикла, монтажа, смазки и рабочей среды.
- Окончательно поставляемое изделие определяется утвержденным предложением, производственным чертежом и техническим соглашением к договору.
