Сертифицированная взаимозаменяемость
- Совпадающее обозначение модели и установочный габарит
- Проверенные интерфейсы монтажных отверстий и окружностей болтов
- Исполнение зубчатого венца соответствует референсной конфигурации
Аналог ОПУ для Kaydon 16352001
Проверено по уровню 3Опорно-поворотный подшипник производства MERYDOM, сертифицированный как взаимозаменяемый с Kaydon 16352001. Этот подшипник MERYDOM проверен по опубликованному габариту модели, монтажным интерфейсам, исполнению зубчатого венца и заявленной спецификации материалов для использования в качестве аналога.

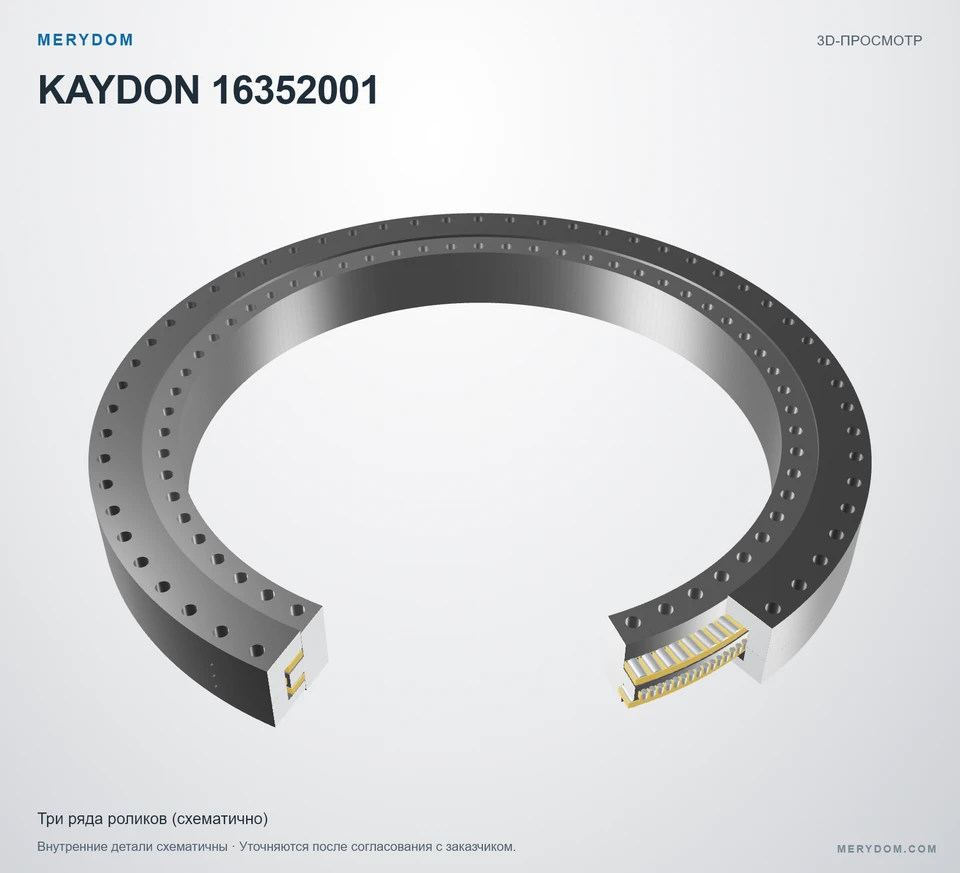

Исходная модель: Kaydon 16352001. Серия: Tr. Конструкция подшипника: Трехрядные ролики. Исполнение зубчатого венца: Без зубчатого венца.
БРЕНД MERYDOM · СЕРТИФИЦИРОВАННЫЙ АНАЛОГСертифицированные данные изделияВсе характеристики ↓ Гарантии завода
16352001
Проверено MERYDOMУровень 3 · Запись инженерной проверкиОпорно-поворотный подшипник производства MERYDOM, сертифицированный как взаимозаменяемый с Kaydon 16352001.
- Overall OD (Do)
- 93.000 in
- Overall ID (di)
- 72.500 in
- Общая высота
- 9.050 in
- Исполнение зубчатого венца
- Без зубчатого венца
- Монтажные отверстия
- 60 / 60 наружное / внутреннее
- Тип подшипника
- Трехрядные ролики
- Проверенная размерная взаимозаменяемость
- Материалы под контролем MERYDOM
- Доступна заводская документация
РАЗМЕРЫ ИЗДЕЛИЯ
Все характеристики ↓Опубликованные размеры и присоединительные параметры
Здесь показаны все доступные каталожные размеры, монтажные параметры и данные зубчатого венца в исходных опубликованных единицах.

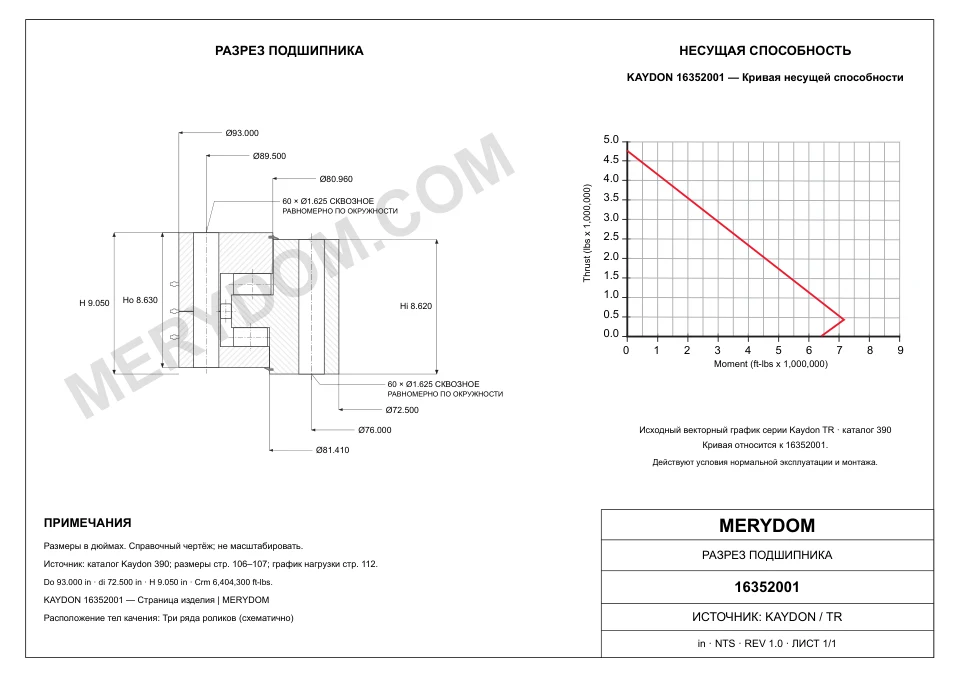

Размеры
- Общий наружный диаметр (Do)
- 93.000 inпримерно 2 362 mm
- Общий внутренний диаметр (di)
- 72.500 inпримерно 1 842 mm
- Внутренний диаметр наружного кольца (Di)
- 80.960 inпримерно 2 056,4 mm
- Наружный диаметр внутреннего кольца (do)
- 81.410 inпримерно 2 067,8 mm
- Общая высота (H)
- 9.050 inпримерно 229,9 mm
- Масса в сборе (G)
- 5630 lbпримерно 2 553,725 kg
- Высота внутреннего кольца (Hi)
- 8.620 inпримерно 218,9 mm
- Высота наружного кольца (Ho)
- 8.630 inпримерно 219,2 mm
Монтаж
- Окружность крепежных отверстий наружного кольца (Lo)
- 89.500 inпримерно 2 273 mm
- Окружность крепежных отверстий внутреннего кольца (Li)
- 76.000 inпримерно 1 930 mm
СЕРТИФИЦИРОВАННАЯ СПЕЦИФИКАЦИЯ MERYDOM
Проверено MERYDOM · Контролируемая записьХарактеристики аналога ОПУ Kaydon 16352001
Идентификация изделия MERYDOM, сертификация, материалы и размерные данные сертифицированного аналога.
| Технический параметр | Сертифицированное значение MERYDOM |
|---|---|
| Сертифицированное изделие MERYDOM | |
| Бренд изделия | MERYDOM |
| Модель MERYDOM | 16352001 |
| Сертифицировано для замены | Kaydon 16352001 |
| Заводская проверка | Уровень 3 · Проверено инженерным отделом |
| Проверил | Инженерный отдел MERYDOM |
| Метаданные проверки | Контролируемая внутренняя запись; дата и ревизия чертежа не публикуются. |
| Материалы | |
| Настраиваемые варианты материала колец | 42CrMo / 50Mn |
| Материал уплотнения | NBR · Бутадиен-нитрильный каучук |
| Настраиваемые варианты материала сепаратора | Инженерный нейлон / Латунь |
| Идентификация | |
| Исходный бренд | Kaydon |
| Серия | Tr Серия |
| Исходная модель | 16352001 |
| Система измерения | ДюймРядом указан метрический справочный размер |
| Конструкция подшипника | Трехрядные ролики |
| Исполнение зубчатого венца | Без зубчатого венца |
| Размеры | |
| Общий наружный диаметр (Do) | 93.000 inпримерно 2 362 mm |
| Общий внутренний диаметр (di) | 72.500 inпримерно 1 842 mm |
| Общая высота (H) | 9.050 inпримерно 229,9 mm |
| Высота внутреннего кольца (Hi) | 8.620 inпримерно 218,9 mm |
| Высота наружного кольца (Ho) | 8.630 inпримерно 219,2 mm |
| Внутренний диаметр наружного кольца (Di) | 80.960 inпримерно 2 056,4 mm |
| Наружный диаметр внутреннего кольца (do) | 81.410 inпримерно 2 067,8 mm |
| Окружность крепежных отверстий наружного кольца (Lo) | 89.500 inпримерно 2 273 mm |
| Окружность крепежных отверстий внутреннего кольца (Li) | 76.000 inпримерно 1 930 mm |
| Масса в сборе (G) | 5630 lbпримерно 2 553,725 kg |
| Допустимые нагрузки | |
| Допустимый опрокидывающий момент (Crm) | 6404300 ft·lbfпримерно 8 683,06 kN·m |
| Монтаж | |
| Отверстия под болты наружного кольца (no) | 60 отверстий · 1.625 |
| Отверстия под болты внутреннего кольца (ni) | 60 отверстий · 1.625 |
| Зубчатый венец | |
| Встроенный зубчатый венец | Не применимо |
Уровень 3 · Проверено инженерным отделом MERYDOMПроверил: Инженерный отдел MERYDOM. Дата доказательства и ревизия чертежа не публикуются.

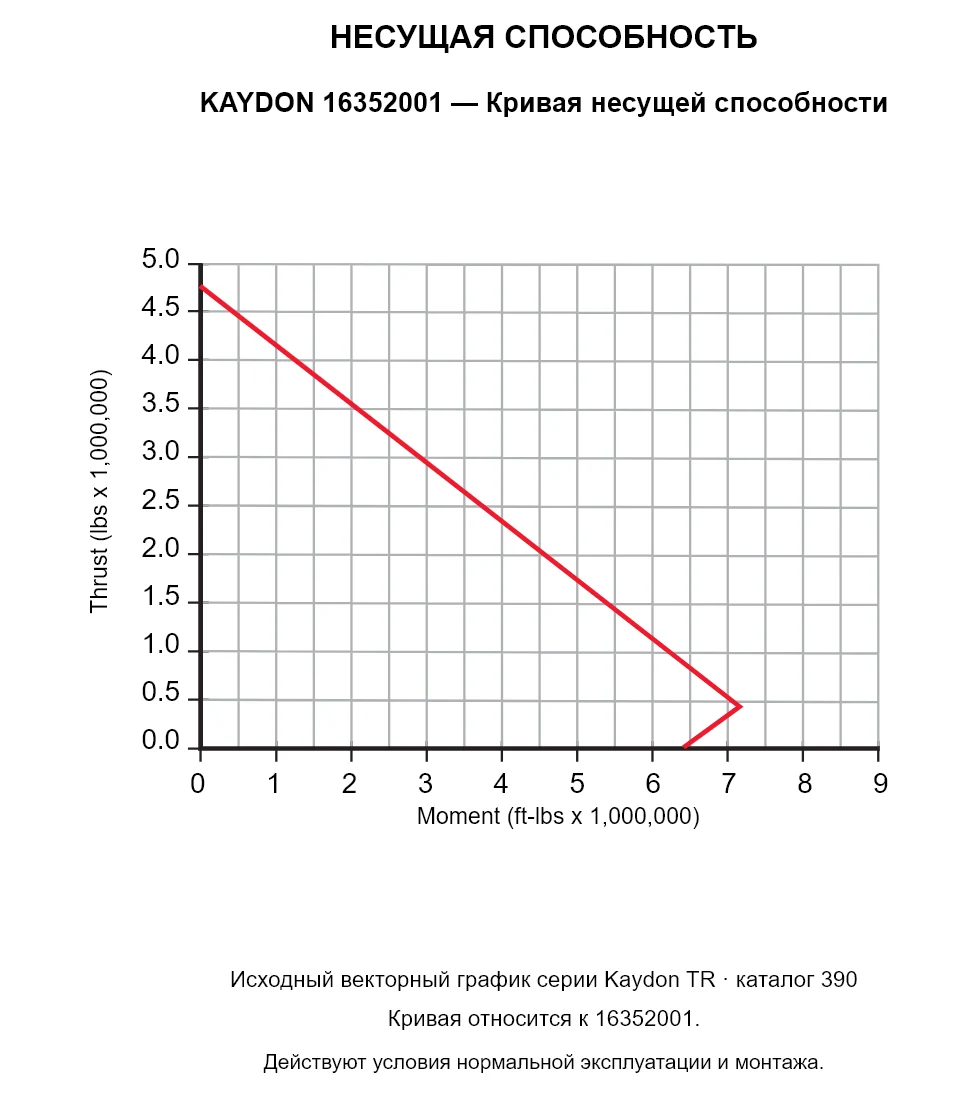

KAYDON 16352001 — Кривая несущей способности
KAYDON 16352001 — Кривая несущей способности
KAYDON 16352001 — Кривая несущей способности. Действуют условия нормальной эксплуатации и монтажа.
Примечание по инженерному подбору
Этот каталожный график предназначен для предварительного подбора. При окончательном согласовании MERYDOM также учитываются жесткость монтажа, несущая способность болтов, рабочий цикл, смазка и условия эксплуатации.
ИНЖЕНЕРНАЯ СЛУЖБА MERYDOM
Аналог MERYDOM для Kaydon 16352001
Этот подшипник MERYDOM проверен по опубликованному габариту модели, монтажным интерфейсам, исполнению зубчатого венца и заявленной спецификации материалов для использования в качестве аналога.
Конструкция MERYDOM
- Настраиваемые варианты материала колец: 42CrMo или 50Mn
- Система уплотнений из бутадиен-нитрильного каучука NBR
- Настраиваемые варианты сепаратора из инженерного нейлона или латуни
Заводская документация
- Инженерная проверка отделом Инженерная служба MERYDOM
- Доказательства проверки хранятся в контролируемой внутренней записи
- Ревизия чертежа и окончательный комплект документации подтверждаются в коммерческом предложении
Подтверждение применения
- Подтвердить плоскостность опоры, класс болтов и преднатяг
- Проверить действующие нагрузки, рабочий цикл и смазку
- Подтвердить температуру, окружающую среду и условия монтажа
ПРАВОВОЕ И ИНЖЕНЕРНОЕ УВЕДОМЛЕНИЕ
Независимая сертификация аналога
- MERYDOM является производителем и сертифицирующей стороной изделия MERYDOM, представленного на этой странице.
- Сторонние бренды и номера моделей принадлежат их владельцам и используются только для идентификации предполагаемого референса взаимозаменяемости.
- MERYDOM — независимый производитель, не связанный с указанным OEM, не одобренный и не спонсируемый им.
- Заявление о взаимозаменяемости относится к совпадающему обозначению модели и опубликованному объему проверки; пригодность применения по-прежнему зависит от нагрузок, рабочего цикла, монтажа, смазки и рабочей среды.
- Окончательно поставляемое изделие определяется утвержденным предложением, производственным чертежом и техническим соглашением к договору.
