Kaydon 16352001 Döner Tabla Rulmanı Muadili
Seviye 3 doğrulandıMERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: Kaydon 16352001. Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.
Referans model: Kaydon 16352001. Seri: Tr. Rulman yapısı: Üç sıralı makaralı. Dişli düzeni: Dişlisiz.
MERYDOM MARKASI · SERTİFİKALI MUADİLSertifikalı ürün verileriTüm teknik özellikleri görüntüle ↓ Fabrika güvencesi

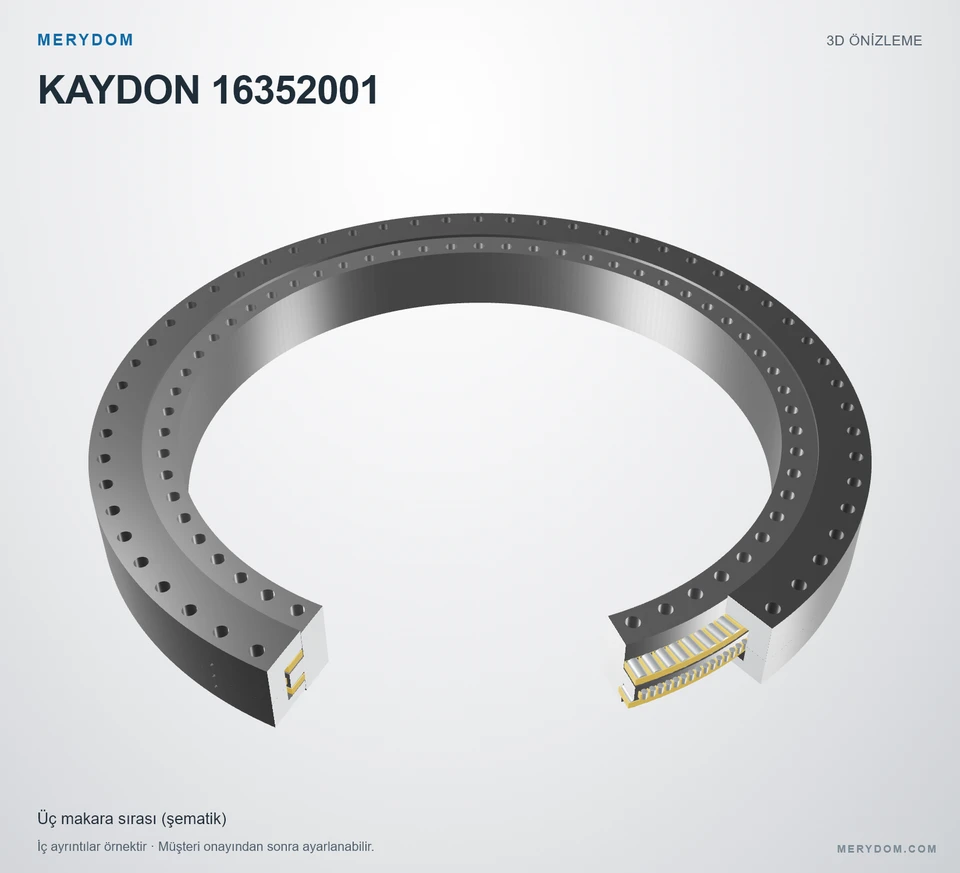

16352001
MERYDOM doğrulamalıSeviye 3 · Mühendislik doğrulama kaydıMERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: Kaydon 16352001.
- Overall OD (Do)
- 93.000 in
- Overall ID (di)
- 72.500 in
- Toplam yükseklik
- 9.050 in
- Dişli düzeni
- Dişlisiz
- Montaj delikleri
- 60 / 60 dış / iç
- Rulman tasarımı
- Üç sıralı makaralı
- Doğrulanmış boyutsal değiştirilebilirlik
- MERYDOM kontrollü malzemeler
- Fabrika dokümantasyonu mevcut

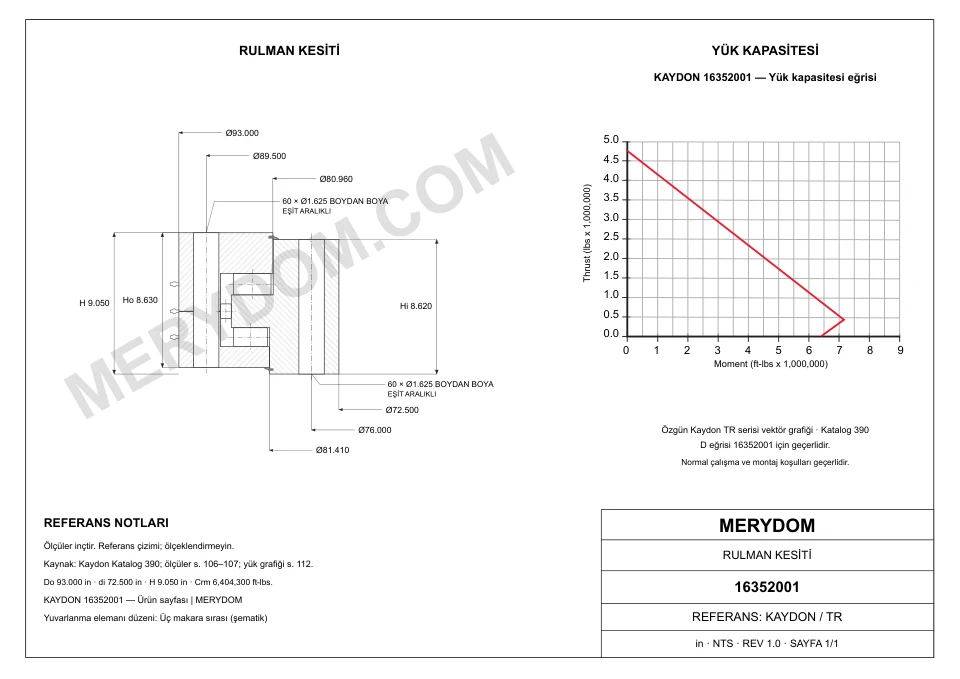

ÜRÜN ÖLÇÜLERİ
Tüm teknik özellikleri görüntüle ↓Yayımlanmış ölçüler ve bağlantı arayüzleri
Mevcut tüm katalog ölçüleri, montaj arayüzleri ve dişli değerleri yayımlanan özgün birimleriyle burada gösterilir.
Boyutlar
- Toplam dış çap (Do)
- 93.000 inyaklaşık 2 362 mm
- Toplam iç çap (di)
- 72.500 inyaklaşık 1 842 mm
- Dış bilezik iç çapı (Di)
- 80.960 inyaklaşık 2 056,4 mm
- İç bilezik dış çapı (do)
- 81.410 inyaklaşık 2 067,8 mm
- Toplam yükseklik (H)
- 9.050 inyaklaşık 229,9 mm
- Montaj ağırlığı (G)
- 5630 lbyaklaşık 2 553,725 kg
Montaj
- Dış bilezik cıvata dairesi (Lo)
- 89.500 inyaklaşık 2 273 mm
- İç bilezik cıvata dairesi (Li)
- 76.000 inyaklaşık 1 930 mm
MERYDOM SERTİFİKALI ŞARTNAME
MERYDOM fabrikada doğrulandı · Kontrollü kayıtKaydon 16352001 Döner Tabla Rulmanı Teknik Özellikleri
Sertifikalı muadil için MERYDOM ürün kimliği, sertifika, malzeme ve boyut verileri.
| Teknik parametre | MERYDOM sertifikalı ürün değeri |
|---|---|
| MERYDOM sertifikalı ürün | |
| Ürün markası | MERYDOM |
| MERYDOM modelii | 16352001 |
| Şununla değiştirilebilirliği sertifikalı | Kaydon 16352001 |
| Fabrika doğrulaması | Seviye 3 · Mühendislik doğrulamalı |
| İnceleyen | MERYDOM Mühendislik Bölümü |
| Doğrulama meta verileri | Kontrollü dahili kayıt; tarih ve çizim revizyonu yayımlanmaz. |
| Malzemeler | |
| Yapılandırılabilir bilezik malzemesi seçenekleri | 42CrMo / 50Mn |
| Keçe malzemesi | NBR · Nitril kauçuk |
| Yapılandırılabilir ara parça malzemesi seçenekleri | Mühendislik naylonu / Pirinç |
| Tanımlama | |
| Referans marka | Kaydon |
| Seri | Tr Seri |
| Referans model | 16352001 |
| Ölçü sistemi | İnçMetrik referans yanında gösterilir |
| Rulman yapısı | Üç sıralı makaralı |
| Dişli düzeni | Dişlisiz |
| Boyutlar | |
| Toplam dış çap (Do) | 93.000 inyaklaşık 2 362 mm |
| Toplam iç çap (di) | 72.500 inyaklaşık 1 842 mm |
| Toplam yükseklik (H) | 9.050 inyaklaşık 229,9 mm |
| Dış bilezik iç çapı (Di) | 80.960 inyaklaşık 2 056,4 mm |
| İç bilezik dış çapı (do) | 81.410 inyaklaşık 2 067,8 mm |
| Dış bilezik cıvata dairesi (Lo) | 89.500 inyaklaşık 2 273 mm |
| İç bilezik cıvata dairesi (Li) | 76.000 inyaklaşık 1 930 mm |
| Montaj ağırlığı (G) | 5630 lbyaklaşık 2 553,725 kg |
| Yük değerleri | |
| Moment yük kapasitesi (Crm) | 6404300 ft·lbfyaklaşık 8 683,06 kN·m |
| Montaj | |
| Dış bilezik cıvata delikleri (no) | 60 delik · 1.625 |
| İç bilezik cıvata delikleri (ni) | 60 delik · 1.625 |
| Dişli | |
| Entegre dişli | Uygulanamaz |
Seviye 3 · MERYDOM mühendislik doğrulamalıMERYDOM Mühendislik Bölümü tarafından incelendi. Kanıt tarihi ve çizim revizyonu yayımlanmaz.
SERİ YÜK KAPASİTESİ

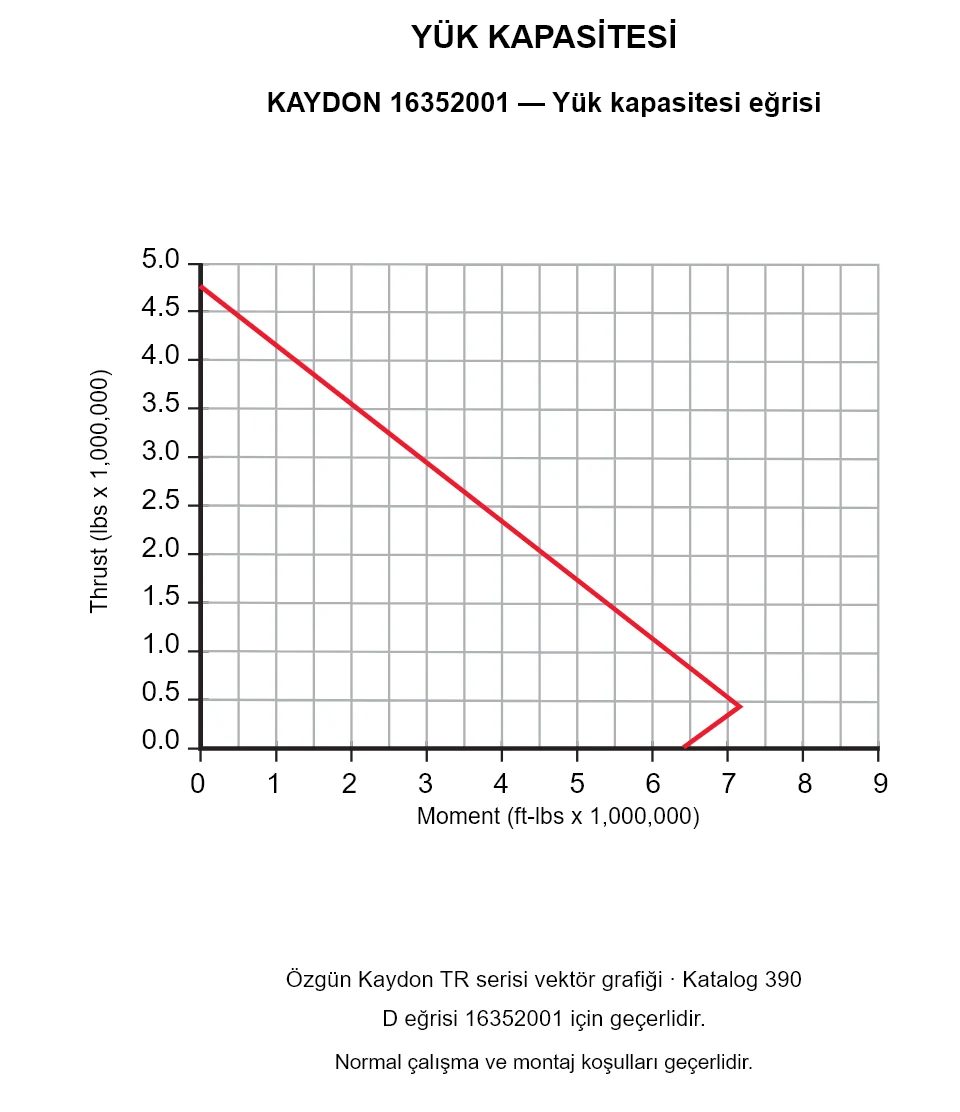

Tr Serisi yük grafiği
Katalog açıklamasındaki model tanımını ilk moment ve eksenel yük kapasitesi referansı olarak kullanın.
Mühendislik seçim notu
Bu katalog grafiği ön seçim yardımcısıdır. Nihai MERYDOM uygulama onayında montaj rijitliği, cıvata kapasitesi, görev çevrimi, yağlama ve çalışma koşulları da dikkate alınmalıdır.
MERYDOM MÜHENDİSLİK
Kaydon 16352001 için MERYDOM muadili
Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.
