Kaydon 16379001 Döner Tabla Rulmanı Muadili
Seviye 3 doğrulandıMERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: Kaydon 16379001. Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.
Referans model: Kaydon 16379001. Seri: Tr. Rulman yapısı: Üç sıralı makaralı. Dişli düzeni: İçten dişli.
Yuvarlanma elemanı düzeni: Üç bağımsız makara sırası
Katalog 390, s103: üst ve alt sıralar eksenel yükleri ve momentleri, orta sıra radyal yükleri aktarır. Makara boyutları ve sayıları, sarı kafes çerçeveleri ve ayırıcı bloklar ile iç boşluklar şematiktir.
MERYDOM MARKASI · SERTİFİKALI MUADİLSertifikalı ürün verileriTüm teknik özellikleri görüntüle ↓ Fabrika güvencesi
16379001
MERYDOM doğrulamalıSeviye 3 · Mühendislik doğrulama kaydıMERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: Kaydon 16379001.
- Overall OD (Do)
- 87.244 in
- Overall ID (di)
- 68.032 in
- Toplam yükseklik
- 6.969 in
- Dişli düzeni
- İçten dişli
- Montaj delikleri
- 60 / 60 dış / iç
- Rulman tasarımı
- Üç sıralı makaralı
- Doğrulanmış boyutsal değiştirilebilirlik
- MERYDOM kontrollü malzemeler
- Fabrika dokümantasyonu mevcut

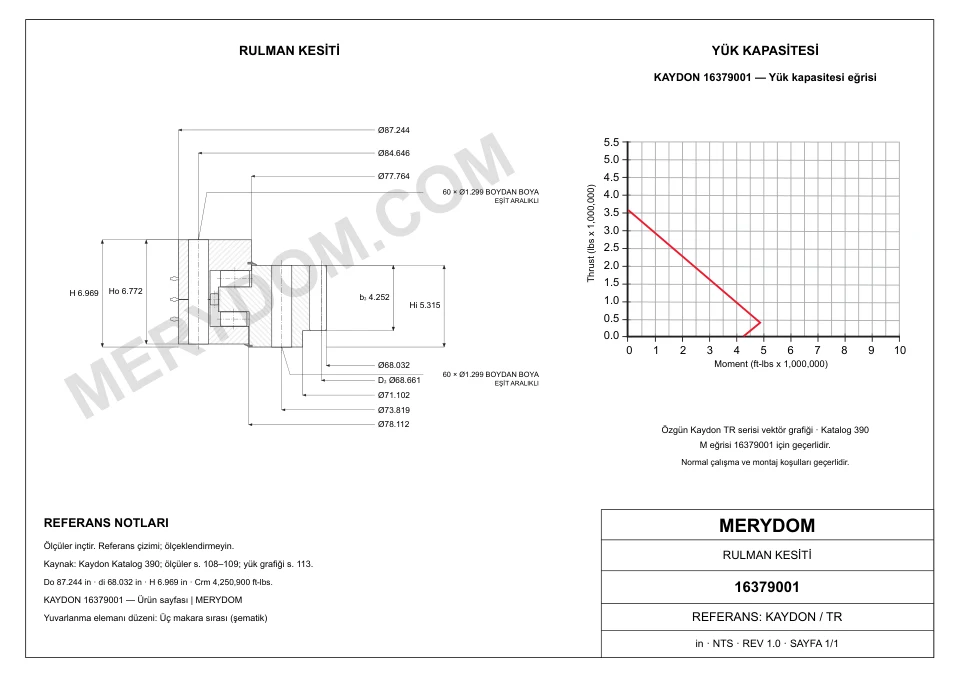

ÜRÜN ÖLÇÜLERİ
Tüm teknik özellikleri görüntüle ↓Yayımlanmış ölçüler ve bağlantı arayüzleri
Mevcut tüm katalog ölçüleri, montaj arayüzleri ve dişli değerleri yayımlanan özgün birimleriyle burada gösterilir.
Boyutlar
- Toplam dış çap (Do)
- 87.244 inyaklaşık 2 216 mm
- Toplam iç çap (di)
- 68.032 inyaklaşık 1 728,01 mm
- Dış bilezik iç çapı (Di)
- 77.764 inyaklaşık 1 975,21 mm
- İç bilezik dış çapı (do)
- 78.112 inyaklaşık 1 984,04 mm
- İç bilezik gövde iç çapı (dr)
- 71.102 inyaklaşık 1 805,99 mm
- Toplam yükseklik (H)
- 6.969 inyaklaşık 177,01 mm
- Montaj ağırlığı (G)
- 3460 lbyaklaşık 1 569,43 kg
- İç bilezik yüksekliği (Hi)
- 5.315 inyaklaşık 135 mm
- Dış bilezik yüksekliği (Ho)
- 6.772 inyaklaşık 172,01 mm
Montaj
- Dış bilezik cıvata dairesi (Lo)
- 84.646 inyaklaşık 2 150,01 mm
- İç bilezik cıvata dairesi (Li)
- 73.819 inyaklaşık 1 875 mm
Dişli
- Dişli hatve çapı (D2)
- 68.661 inyaklaşık 1 743,99 mm
- Diş sayısı (z2)
- 109
- Katalogdaki diş genişliği (b2)
- 4.252 inyaklaşık 108 mm
MERYDOM SERTİFİKALI ŞARTNAME
MERYDOM fabrikada doğrulandı · Kontrollü kayıtKaydon 16379001 Döner Tabla Rulmanı Teknik Özellikleri
Sertifikalı muadil için MERYDOM ürün kimliği, sertifika, malzeme ve boyut verileri.
| Teknik parametre | MERYDOM sertifikalı ürün değeri |
|---|---|
| MERYDOM sertifikalı ürün | |
| Ürün markası | MERYDOM |
| MERYDOM modelii | 16379001 |
| Şununla değiştirilebilirliği sertifikalı | Kaydon 16379001 |
| Fabrika doğrulaması | Seviye 3 · Mühendislik doğrulamalı |
| İnceleyen | MERYDOM Mühendislik Bölümü |
| Doğrulama meta verileri | Kontrollü dahili kayıt; tarih ve çizim revizyonu yayımlanmaz. |
| Malzemeler | |
| Yapılandırılabilir bilezik malzemesi seçenekleri | 42CrMo / 50Mn |
| Keçe malzemesi | NBR · Nitril kauçuk |
| Yapılandırılabilir ara parça malzemesi seçenekleri | Mühendislik naylonu / Pirinç |
| Tanımlama | |
| Referans marka | Kaydon |
| Seri | Tr Seri |
| Referans model | 16379001 |
| Ölçü sistemi | İnçMetrik referans yanında gösterilir |
| Rulman yapısı | Üç sıralı makaralı |
| Dişli düzeni | İçten dişli |
| Boyutlar | |
| Toplam dış çap (Do) | 87.244 inyaklaşık 2 216 mm |
| Toplam iç çap (di) | 68.032 inyaklaşık 1 728,01 mm |
| Toplam yükseklik (H) | 6.969 inyaklaşık 177,01 mm |
| İç bilezik yüksekliği (Hi) | 5.315 inyaklaşık 135 mm |
| Dış bilezik yüksekliği (Ho) | 6.772 inyaklaşık 172,01 mm |
| Dış bilezik iç çapı (Di) | 77.764 inyaklaşık 1 975,21 mm |
| İç bilezik dış çapı (do) | 78.112 inyaklaşık 1 984,04 mm |
| İç bilezik gövde iç çapı (dr) | 71.102 inyaklaşık 1 805,99 mm |
| Dış bilezik cıvata dairesi (Lo) | 84.646 inyaklaşık 2 150,01 mm |
| İç bilezik cıvata dairesi (Li) | 73.819 inyaklaşık 1 875 mm |
| Dişli hatve çapı (D2) | 68.661 inyaklaşık 1 743,99 mm |
| Montaj ağırlığı (G) | 3460 lbyaklaşık 1 569,43 kg |
| Yük değerleri | |
| Maksimum diş yükü (Fz) | 60240 lbfyaklaşık 267,96 kN |
| Moment yük kapasitesi (Crm) | 4250900 ft·lbfyaklaşık 5 763,45 kN·m |
| Montaj | |
| Dış bilezik cıvata delikleri (no) | 60 delik · 1.299 |
| İç bilezik cıvata delikleri (ni) | 60 delik · 1.299 |
| Dişli | |
| Hatve sistemi | MODULE |
| Source module (m) | Modül 16 (kaynak (16)) |
| Diş sayısı (z2) | 109 |
| Katalogdaki diş genişliği (b2) | 4.252 inyaklaşık 108 mm |
| Profil kaydırma katsayısı (x2) | -0.5 |
Seviye 3 · MERYDOM mühendislik doğrulamalıMERYDOM Mühendislik Bölümü tarafından incelendi. Kanıt tarihi ve çizim revizyonu yayımlanmaz.

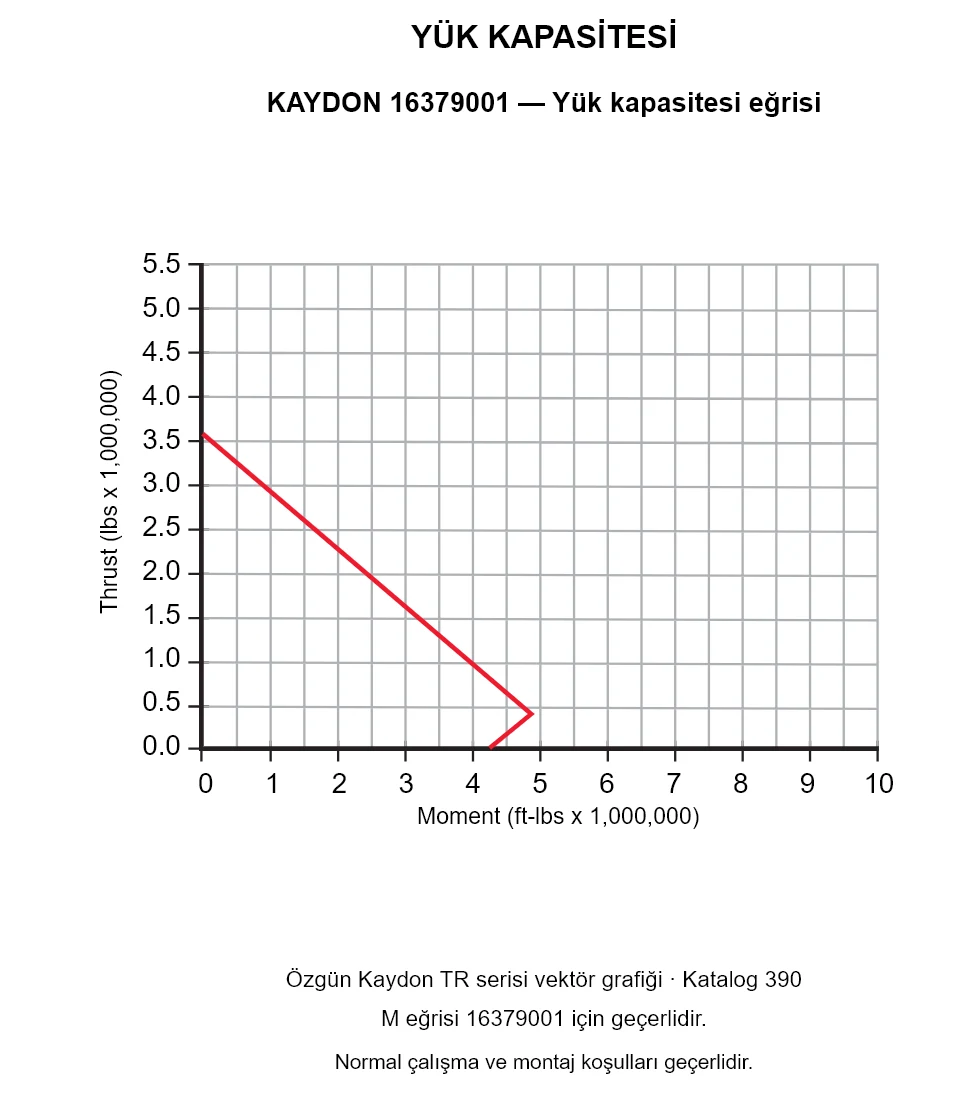

KAYDON 16379001 — Yük kapasitesi eğrisi
