Rodamiento de giro de sustitución para Kaydon 16369001
Verificado de nivel 3Rodamiento de giro fabricado por MERYDOM y verificado para intercambiar con Kaydon 16369001. Este rodamiento MERYDOM se ha revisado frente a la envolvente, las interfaces de montaje, el engranaje y la especificación de materiales publicados para uso como reemplazo.
Modelo de referencia: Kaydon 16369001. Serie: TR. Estructura del rodamiento: Rodillos de tres hileras. Disposición del engranaje: Engranaje externo.
MARCA MERYDOM · SUSTITUCIÓN CERTIFICADADatos certificados del productoVer especificaciones completas ↓ Garantía de fábrica
16369001
Verificado por MERYDOMNivel 3 · Registro de verificación técnicaRodamiento de giro fabricado por MERYDOM y verificado para intercambiar con Kaydon 16369001.
- Overall OD (Do)
- 97.795 in
- Overall ID (di)
- 76.850 in
- Altura total
- 7.126 in
- Disposición del engranaje
- Engranaje externo
- Orificios de montaje
- 40 / 40 exterior / interior
- Diseño del rodamiento
- Rodillos de tres hileras
- Intercambio dimensional verificado
- Materiales controlados por MERYDOM
- Documentación de fábrica disponible

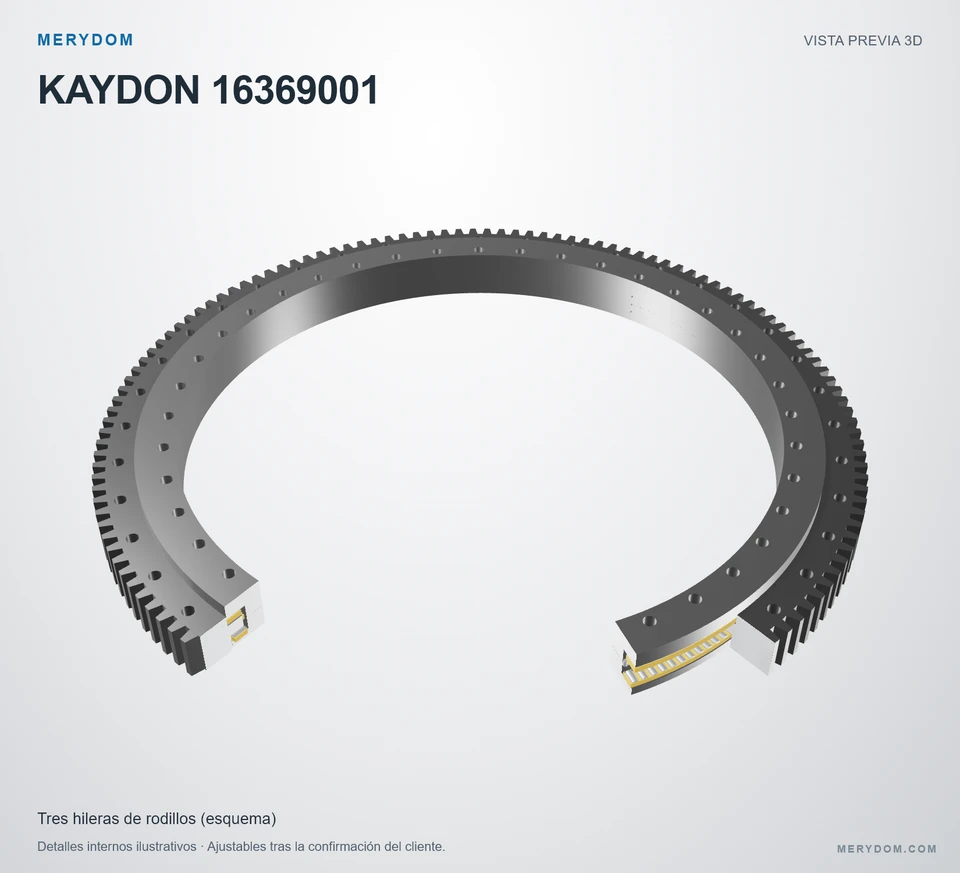

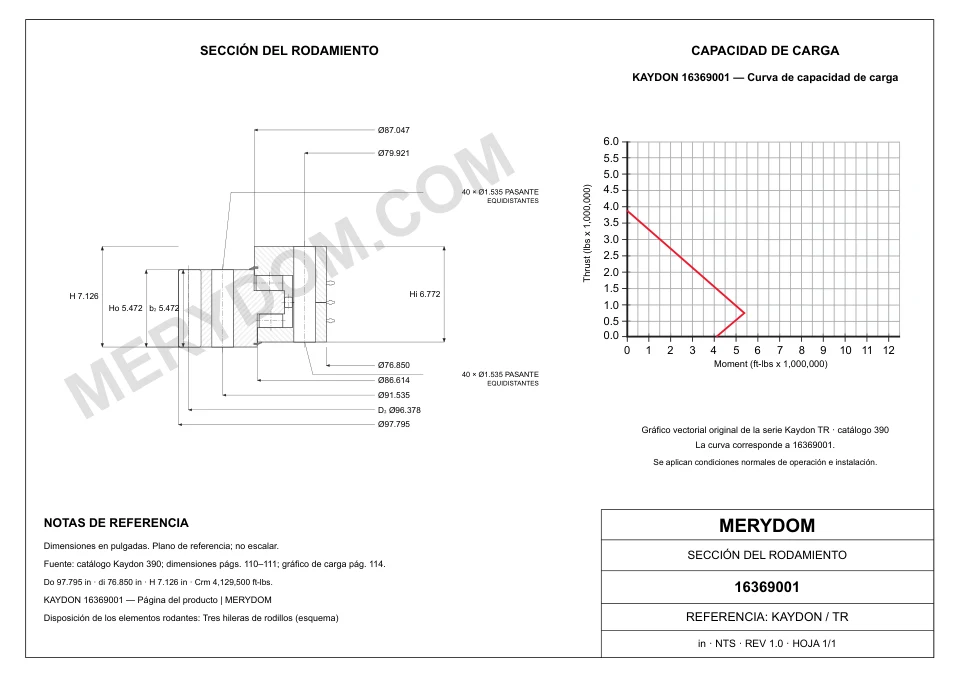

DIMENSIONES DEL PRODUCTO
Ver especificaciones completas ↓Dimensiones e interfaces publicadas
Aquí se muestran todas las dimensiones, interfaces de montaje y valores de engranaje disponibles en la unidad original publicada.
Dimensiones
- Diámetro exterior total (Do)
- 97.795 inaproximadamente 2.483,99 mm
- Diámetro interior total (di)
- 76.850 inaproximadamente 1.952 mm
- Diámetro interior del anillo exterior (Di)
- 86.614 inaproximadamente 2.200 mm
- Diámetro exterior del anillo interior (do)
- 87.047 inaproximadamente 2.210,99 mm
- Altura total (H)
- 7.126 inaproximadamente 181 mm
- Peso del conjunto (G)
- 4400 lbaproximadamente 1.995,806 kg
Montaje
- Círculo de pernos del anillo exterior (Lo)
- 91.535 inaproximadamente 2.324,99 mm
- Círculo de pernos del anillo interior (Li)
- 79.921 inaproximadamente 2.029,99 mm
Engranaje
- Diámetro primitivo del engranaje (D2)
- 96.378 inaproximadamente 2.448 mm
- Número de dientes (z2)
- 136
ESPECIFICACIÓN CERTIFICADA MERYDOM
Verificado en fábrica por MERYDOM · Registro controladoEspecificaciones del rodamiento de giro Kaydon 16369001
Identidad del producto MERYDOM, certificación, materiales y datos dimensionales de la sustitución certificada.
| Parámetro técnico | Valor certificado del producto MERYDOM |
|---|---|
| Producto certificado MERYDOM | |
| Marca del producto | MERYDOM |
| Modelo MERYDOM | 16369001 |
| Certificado intercambiable con | Kaydon 16369001 |
| Verificación de fábrica | Nivel 3 · Verificado por ingeniería |
| Revisado por | Departamento de Ingeniería de MERYDOM |
| Metadatos de verificación | Registro interno controlado; no se publican la fecha ni la revisión del plano. |
| Materiales | |
| Opciones configurables de material de anillos | 42CrMo / 50Mn |
| Material de la junta | NBR · Caucho nitrilo |
| Opciones configurables de material del separador | Nailon técnico / Latón |
| Identificación | |
| Marca de referencia | Kaydon |
| Serie | TR Serie |
| Modelo de referencia | 16369001 |
| Sistema de medición | PulgadasLa referencia métrica se muestra al lado |
| Estructura del rodamiento | Rodillos de tres hileras |
| Disposición del engranaje | Engranaje externo |
| Dimensiones | |
| Diámetro exterior total (Do) | 97.795 inaproximadamente 2.483,99 mm |
| Diámetro interior total (di) | 76.850 inaproximadamente 1.952 mm |
| Altura total (H) | 7.126 inaproximadamente 181 mm |
| Diámetro interior del anillo exterior (Di) | 86.614 inaproximadamente 2.200 mm |
| Diámetro exterior del anillo interior (do) | 87.047 inaproximadamente 2.210,99 mm |
| Círculo de pernos del anillo exterior (Lo) | 91.535 inaproximadamente 2.324,99 mm |
| Círculo de pernos del anillo interior (Li) | 79.921 inaproximadamente 2.029,99 mm |
| Diámetro primitivo del engranaje (D2) | 96.378 inaproximadamente 2.448 mm |
| Peso del conjunto (G) | 4400 lbaproximadamente 1.995,806 kg |
| Capacidades | |
| Carga máxima por diente (Fz) | 70630 lbfaproximadamente 314,18 kN |
| Capacidad de carga de momento (Crm) | 4129500 ft·lbfaproximadamente 5.598,85 kN·m |
| Montaje | |
| Orificios de pernos del anillo exterior (no) | 40 orificios · 1.535 |
| Orificios de pernos del anillo interior (ni) | 40 orificios · 1.535 |
| Engranaje | |
| Sistema de paso | MODULE |
| Source module (m) | Módulo 18 (origen (18)) |
| Número de dientes (z2) | 136 |
Nivel 3 · Verificado por Ingeniería MERYDOMRevisado por Departamento de Ingeniería de MERYDOM. No se publican la fecha de evidencia ni la revisión del plano.
CAPACIDAD DE CARGA DE LA SERIE

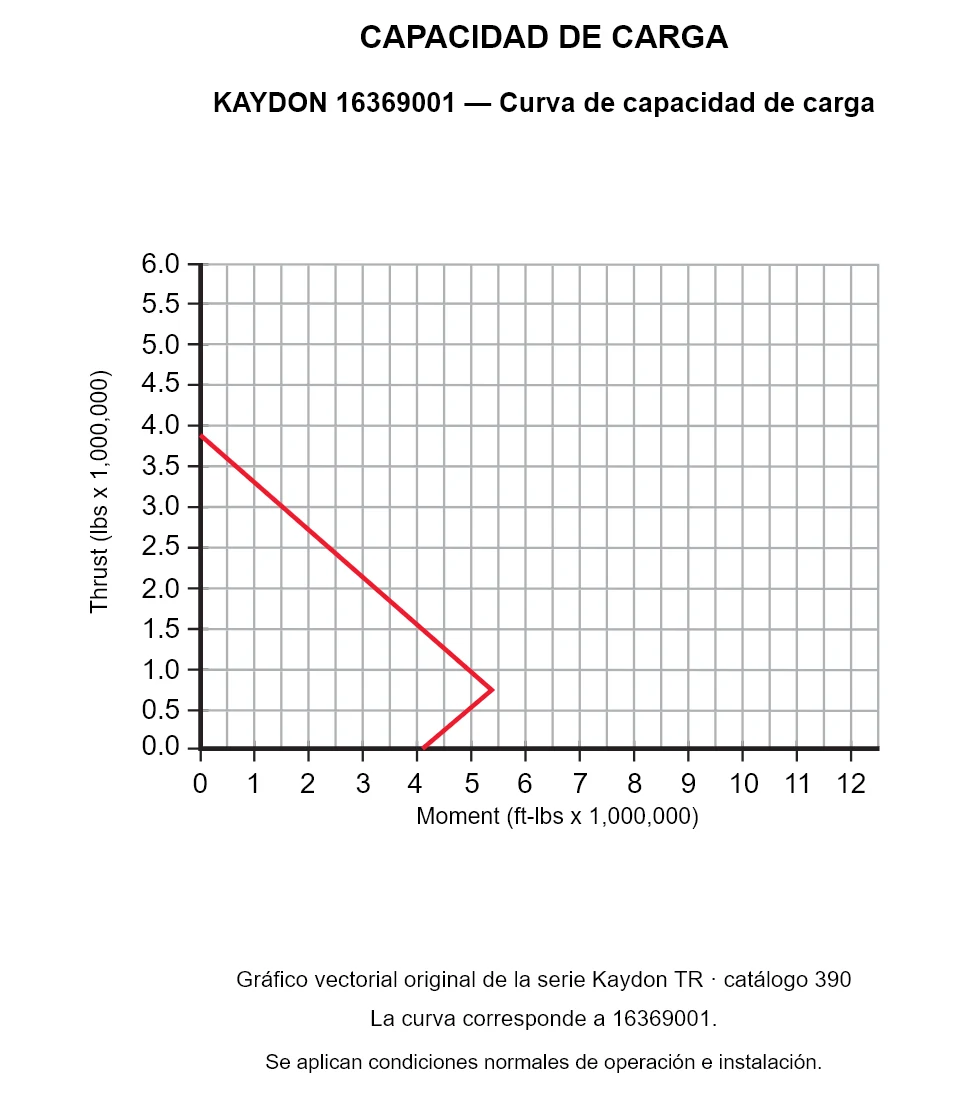

Gráfico de capacidad de carga de la serie TR
