Аналог ОПУ для Kaydon 16370001
Проверено по уровню 3Опорно-поворотный подшипник производства MERYDOM, сертифицированный как взаимозаменяемый с Kaydon 16370001. Этот подшипник MERYDOM проверен по опубликованному габариту модели, монтажным интерфейсам, исполнению зубчатого венца и заявленной спецификации материалов для использования в качестве аналога.
Исходная модель: Kaydon 16370001. Серия: Tr. Конструкция подшипника: Трехрядные ролики. Исполнение зубчатого венца: Внешнее зацепление.
Расположение тел качения: Три независимых ряда роликов
Каталог 390, стр. 103: верхний и нижний ряды воспринимают осевые нагрузки и опрокидывающие моменты; средний ряд — радиальные нагрузки. Размеры и количество роликов, жёлтые рамки сепараторов и разделительные блоки, а также внутренние зазоры показаны схематично.

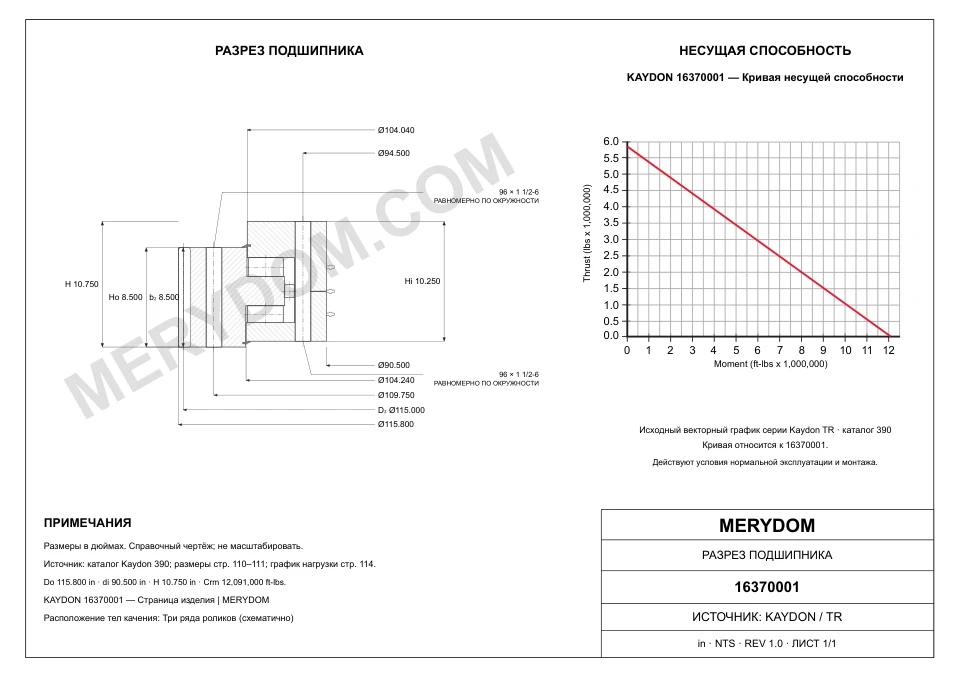

Спецификации крепёжной резьбы соответствуют каталогу. Если глубина резьбы и форма конца отверстия не указаны, на чертеже и в 3D-модели условно показана сквозная резьба по высоте кольца. Это изменяемые справочные детали, а не подтверждённые изготовителем размеры обработки.
БРЕНД MERYDOM · СЕРТИФИЦИРОВАННЫЙ АНАЛОГСертифицированные данные изделияВсе характеристики ↓ Гарантии завода
16370001
Проверено MERYDOMУровень 3 · Запись инженерной проверкиОпорно-поворотный подшипник производства MERYDOM, сертифицированный как взаимозаменяемый с Kaydon 16370001.
- Overall OD (Do)
- 115.800 in
- Overall ID (di)
- 90.500 in
- Общая высота
- 10.750 in
- Исполнение зубчатого венца
- Внешнее зацепление
- Монтажные отверстия
- 96 / 96 наружное / внутреннее
- Тип подшипника
- Трехрядные ролики
- Проверенная размерная взаимозаменяемость
- Материалы под контролем MERYDOM
- Доступна заводская документация
РАЗМЕРЫ ИЗДЕЛИЯ
Все характеристики ↓Опубликованные размеры и присоединительные параметры
Здесь показаны все доступные каталожные размеры, монтажные параметры и данные зубчатого венца в исходных опубликованных единицах.
Размеры
- Общий наружный диаметр (Do)
- 115.800 inпримерно 2 941 mm
- Общий внутренний диаметр (di)
- 90.500 inпримерно 2 299 mm
- Внутренний диаметр наружного кольца (Di)
- 104.240 inпримерно 2 647,7 mm
- Наружный диаметр внутреннего кольца (do)
- 104.040 inпримерно 2 642,6 mm
- Общая высота (H)
- 10.750 inпримерно 273,1 mm
- Масса в сборе (G)
- 10000 lbпримерно 4 535,924 kg
- Высота внутреннего кольца (Hi)
- 10.250 inпримерно 260,4 mm
- Высота наружного кольца (Ho)
- 8.500 inпримерно 216 mm
Монтаж
- Окружность крепежных отверстий наружного кольца (Lo)
- 109.750 inпримерно 2 787,7 mm
- Окружность крепежных отверстий внутреннего кольца (Li)
- 94.500 inпримерно 2 400 mm
Зубчатый венец
- Делительный диаметр зубчатого венца (D2)
- 115.000 inпримерно 2 921 mm
- Диаметральный питч (Pd)
- 2
- Количество зубьев (z2)
- 230
- Ширина зубчатого венца по каталогу (b2)
- 8.500 inпримерно 216 mm
СЕРТИФИЦИРОВАННАЯ СПЕЦИФИКАЦИЯ MERYDOM
Проверено MERYDOM · Контролируемая записьХарактеристики аналога ОПУ Kaydon 16370001
Идентификация изделия MERYDOM, сертификация, материалы и размерные данные сертифицированного аналога.
| Технический параметр | Сертифицированное значение MERYDOM |
|---|---|
| Сертифицированное изделие MERYDOM | |
| Бренд изделия | MERYDOM |
| Модель MERYDOM | 16370001 |
| Сертифицировано для замены | Kaydon 16370001 |
| Заводская проверка | Уровень 3 · Проверено инженерным отделом |
| Проверил | Инженерный отдел MERYDOM |
| Метаданные проверки | Контролируемая внутренняя запись; дата и ревизия чертежа не публикуются. |
| Материалы | |
| Настраиваемые варианты материала колец | 42CrMo / 50Mn |
| Материал уплотнения | NBR · Бутадиен-нитрильный каучук |
| Настраиваемые варианты материала сепаратора | Инженерный нейлон / Латунь |
| Идентификация | |
| Исходный бренд | Kaydon |
| Серия | Tr Серия |
| Исходная модель | 16370001 |
| Система измерения | ДюймРядом указан метрический справочный размер |
| Конструкция подшипника | Трехрядные ролики |
| Исполнение зубчатого венца | Внешнее зацепление |
| Размеры | |
| Общий наружный диаметр (Do) | 115.800 inпримерно 2 941 mm |
| Общий внутренний диаметр (di) | 90.500 inпримерно 2 299 mm |
| Общая высота (H) | 10.750 inпримерно 273,1 mm |
| Высота внутреннего кольца (Hi) | 10.250 inпримерно 260,4 mm |
| Высота наружного кольца (Ho) | 8.500 inпримерно 216 mm |
| Внутренний диаметр наружного кольца (Di) | 104.240 inпримерно 2 647,7 mm |
| Наружный диаметр внутреннего кольца (do) | 104.040 inпримерно 2 642,6 mm |
| Окружность крепежных отверстий наружного кольца (Lo) | 109.750 inпримерно 2 787,7 mm |
| Окружность крепежных отверстий внутреннего кольца (Li) | 94.500 inпримерно 2 400 mm |
| Делительный диаметр зубчатого венца (D2) | 115.000 inпримерно 2 921 mm |
| Масса в сборе (G) | 10000 lbпримерно 4 535,924 kg |
| Допустимые нагрузки | |
| Максимальная нагрузка на зуб (Fz) | 89510 lbfпримерно 398,16 kN |
| Допустимый опрокидывающий момент (Crm) | 12091000 ft·lbfпримерно 16 393,19 kN·m |
| Монтаж | |
| Отверстия под болты наружного кольца (no) | 96 отверстий · 1 1/2-6 |
| Отверстия под болты внутреннего кольца (ni) | 96 отверстий · 1 1/2-6 |
| Зубчатый венец | |
| Система шага | DP |
| Исходный диаметральный питч (Pd) | 2 DP |
| Эквивалентный модуль (derived reference only) (m) | 12.7 mm |
| Число зубьев (z2) | 230 |
| Ширина зубчатого венца по каталогу (b2) | 8.500 inпримерно 216 mm |
| Коэффициент смещения профиля (x2) | 0 |
Уровень 3 · Проверено инженерным отделом MERYDOMПроверил: Инженерный отдел MERYDOM. Дата доказательства и ревизия чертежа не публикуются.

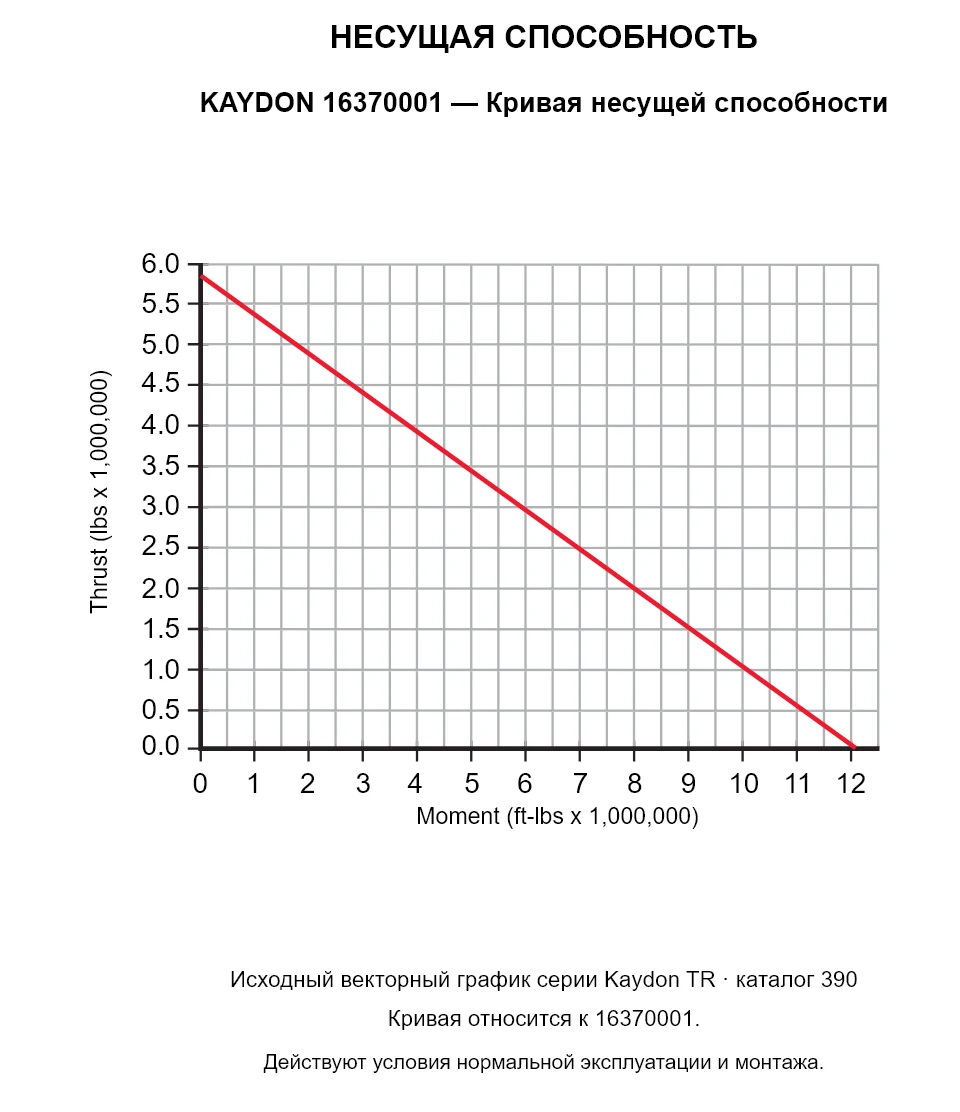

KAYDON 16370001 — Кривая несущей способности
KAYDON 16370001 — Кривая несущей способности
KAYDON 16370001 — Кривая несущей способности. Действуют условия нормальной эксплуатации и монтажа.
Примечание по инженерному подбору
Этот каталожный график предназначен для предварительного подбора. При окончательном согласовании MERYDOM также учитываются жесткость монтажа, несущая способность болтов, рабочий цикл, смазка и условия эксплуатации.
ИНЖЕНЕРНАЯ СЛУЖБА MERYDOM
Аналог MERYDOM для Kaydon 16370001
Этот подшипник MERYDOM проверен по опубликованному габариту модели, монтажным интерфейсам, исполнению зубчатого венца и заявленной спецификации материалов для использования в качестве аналога.
Конструкция MERYDOM
- Настраиваемые варианты материала колец: 42CrMo или 50Mn
- Система уплотнений из бутадиен-нитрильного каучука NBR
- Настраиваемые варианты сепаратора из инженерного нейлона или латуни
Заводская документация
- Инженерная проверка отделом Инженерная служба MERYDOM
- Доказательства проверки хранятся в контролируемой внутренней записи
- Ревизия чертежа и окончательный комплект документации подтверждаются в коммерческом предложении
Подтверждение применения
- Подтвердить плоскостность опоры, класс болтов и преднатяг
- Проверить действующие нагрузки, рабочий цикл и смазку
- Подтвердить температуру, окружающую среду и условия монтажа
